Антенны для модемов, репитеров и усилителей сотовой связи.

sidney1977, если не ошибаюсь, то это у вас прошивка веб морды такая. На скрине нет иконки для входа в режим наведения антенны. Прошить можно по инструкции на 4PDA. Я шился в HiLink, не помню какая версия, завтра утром поищу в истории и напишу. Но должно выглядеть примерно так:

скрытый текст

А что говорит приложение Сотовые вышки - локатор ?
У него видно и Cell id и eNB id и положение. Или БС далеко и на смартфон не ловится?

скрытый текст

PS: шьется этот модем очень легко, но прошить, опять же если правильно помню, можно только E3372-153. Версия E3372-320 не шьется, но у нее вроде и совсем другой интерфейс, не как на вашем скрине.

eraheht, спасибо. Буду пробовать.

Что влияет на выбор — диаграмма направленности. У антенн типа «волновой канал» она почти лучевая, поэтому их необходимо очень точно ориентировать на БС. Зато они и мощнее остальных. Панельные антенны в целом немного слабее , зато из-за более широкого «луча» не столь требовательны к точности ориентирования. Кроме того, у них, как правило, шире рабочий диапазон, что позволяет, например, переключаться между 3G и 4G по требованию. Так же нужна возможность фиксировать частоты в 3г и 4г (в модеме / роутере).
При дальности от БС до 10 км можно использовать MIMO антенны усилением от 15 до 20 dBi, на расстояниях 10-15 км - антенны усилением от 20 до 24 dBi , направлять в сторону ближайшей БС оператора , вешать как можно выше. На кабеле и переходниках может теряться сигнал. Что-то универсальное наверно Antex Zeta F MIMO Широкополосная 2G(EDGE, GPRS на частотах GSM1800) 3G (UMTS 2100) 4G (LTE1800, LTE2600) , Коэффициент усиления 20 Дб . Без мимо дешевле.
Есть 4g пушки на 1800 и 2600 (отдельно) усиление 17 Дб , но они без 3g Судя по карте биклауд 4g БС в удаленности от городов на 800, в городах 1800 и 2600.

Выбор оборудования (MIMO или нет, 50 Ом или 75 Ом , Гермобокс или нет)

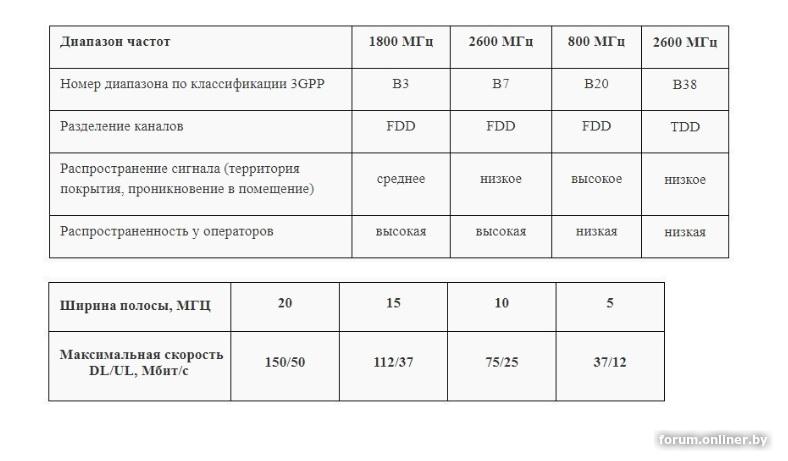

Полосы частот LTE
Калькулятор скорости 4G

Частоты 4G - Ширина канала

Количество каналов, как и в любой технологии использующей радиоволны, строго ограничено. Причем каналы или диапазон может выделятся для конкретного сотового оператора или базовой станции. Именно на этих принципах и основывается работа LTE-модемов или LTE-роутеров (4G роутеров).
Чем меньше ширина канала (1,5, 3, 5, 10, 15 или 20 МГц), тем больше базовая станция может обслуживать абонентов, но тогда начинает страдать скорость передачи.

(5G): 2600 и 3500 тыц ...
Полосы частот 5G NR
NSA и SA
Тема 5G
Список поддерживаемых USB-модемов кинетик

Квантовый интернет ...

Панельные антенны, облучатель + рефлектор сетчатый, прямофокусные антенны

Панельные антенны
VT-BOOST-9 MIMO 4x4 (антенна + гермобокс)
Частота МГц: 1700÷2700
Усиление dBi: 8.5÷10.5

Nitsa 5 mimo \ Nitsa-5 MIMO 2x2 BOX (антенна + гермобокс)
LTE800 /LTE900/GSM900/GSM1800/ LTE1800 / UMTS900/UMTS2100/ LTE2100/WiFi/ LTE2600
Частота МГц: 790÷960/1700÷2700
Усиление dBi: 9.0÷9.5/9.5÷13.5
Ширина ДН (-3дБ), град 63÷69/29÷91

PETRA BB MIMO 2x2 UniBox-2 (антенна + гермобокс)
Частота МГц: 1700÷2700
Усиление, dBi 12.5÷15.5
Ширина ДН (-3дБ), град 27÷49

AGATA-2 MIMO 4x4 \ AGATA-2 MIMO 4x4 BOX (антенна + гермобокс)
2G, 3G (2100), 4G (1700 ,2600, 2700 Мгц), Wi-Fi 2,4 ГГц
Частота МГц: 1700÷2700
Усиление dBi: 13.5÷17.0
Ширина ДН (-3дБ), град 16÷52

ZETA MIMO
3G (2100), 4G (1700 ,2600, 2700 Мгц)
Частота МГц: 1700÷2700
Усиление, dBi 17.0÷20.0
Ширина ДН (-3дБ), град 15-26

Облучатель
Mona MIMO 2x2 Offset
790÷960/1700÷2700
LTE800 (D=0.6 м) 9,5÷11.5 dBi / 36°
LTE1800(D=0.6 м) 16÷17 dBi / 17°
LTE2600 (D=0.6 м) 19.5÷20 dBi / 13°
LTE800 (D=0.9 м) 13÷15 dBi / 25°
LTE1800 (D=0.9 м) 20÷21dBi / 12°
LTE2600 (D=0.9 м) 23÷23.5 dBi / 9°

UMO-3 MIMO 2x2 \ UMO-3 MIMO BOX MHF4 для m2 модемов
4G/3G (LTE1800/DC-HSPA+ 2100 /LTE2600)
Собственный коэффициент облучателя, dBi 8÷10
Вертикальная + горизонтальная / X-pol

1800
0,6м 17.5/18.5dBi (18/16 гр.)
0,9м 23/24 dBi (12/10 гр.)
1,3м 26/27 dBi (9/8 гр.)

2600
0,6м 21,5/22dBi (13 гр.)
0,9м 25,5 dBi (9 гр.)
1,3м 28 dBi (6 гр.)
Расстояние до БС До 15 км и далее

KSS-Pot MIMO (антенна + гермобокс) для установки 3G/4G USB модема в спутниковую тарелку или отдельно с усилением 9 дБ. LTE 1800, GSM 1800, LTE 2600, UMTS 2100. Разъёмы к модему CRC9\u.fl\TS9\MHF4. К KSS-Pot MIMO usb можно подключить переходник M.2 B Key (NGFF) to USB \ VT-USB3-M.2 + M.2 модем, например l850-gl \ T77W968, разъём MHF4 (IPEX4) . Можно разместить VT-AD4-M.2 с VT-UP v.2 + SIM. Габариты (длина , ширина , высота ), мм 225x100x100

Собственное усиление 9 дБ
Диаметр тарелки, м 0,5 0,6 0,8 0,9 1,2
Коэффициент усиления, дБ 23 25 27 29 34

Спутниковая антенна Corab ASC-600P-J
Спутниковая антенна Corab ASC-700PR/P-C перфорированная \ Corab ASC-800PR/M-C перфорированная

Antex AX-Offset D60 рефлектор сетчатый 60см
Antex AX-Offset D90 рефлектор сетчатый 90см

Прямофокусные антенны

Vika-1.1-800/2700N MIMO - сетчатая разборная параболическая широкополосная антенна
Рабочий диапазон частот, МГц 790÷960/1700÷2700
Коэффициент усиления, dBi 2х15÷18/24÷26
Ширина ДН, град 18÷21/7÷11

Vika-24 MIMO - сетчатая разборная параболическая антенна LTE1800/UMTS2100/LTE2600
Рабочий диапазон частот, МГц 1700÷2700
Коэффициент усиления, dBi 2х21÷24
Ширина ДН, град 8÷14

Vika-27 MIMO - сетчатая разборная параболическая антенна LTE1800/UMTS2100/LTE2100/LTE2300/LTE2600
Рабочий диапазон частот, МГц 1700÷2700
Коэффициент усиления, dBi 2х23÷27
Ширина ДН, град 6÷10

Преимущества рефлектора AX-OFFSET D перед стандартными рефлекторами ("тарелками" от систем спутникого телевидения:
Низкая парусность благодаря сетчатой структуре отражающей поверхности рефлектора
Малый вес. Низкая парусность позволила заметно облегчить крепежные узлы
Возможнеость использования облегченных стеновых кронштейнов и мачт при установке антенны
Оптимальный угол офсетности для уменьшения эффекта "затенения". Облучатель сильнее смещен от направления "рефлектор-БС" в меньшей степени сам является отражателем полезного сигнала
Крепление антенны оптимизировано для связи с наземными источниками сигнала, регулировка угла места - +/-15° от горизонта.
Простота настройки. Просто выставьте антенну или мачту по уровню и вращайте в горизонтальной плоскости

Преимущества рефлектора AX-OFFSET D перед прямофокусными (kna \ vika) сетчатыми рефлекторами:
Отсутствие затенения центральной части зеркала. Это снижает уровень боковых лепестков, сохраняет коэффициент усиления антенны в целом, улучшает пространственную избирательность
Отсутствие воздействия отраженной от рефлектора волны на облучатель и сохранение тем самым низкого уровня КСВ и высокого КПД антенны в рабочей полосе частот облучателя

Достоинства рефлектора:
Высокая ветроустойчивость
Малый вес
Высокий коэффициент усиления
Широкий диапазон частот
Сохранения низкого уровня КСВ антенной системы
Малое затенение зеркала облучателем
Удобное крепление с регулировкой угла наклона
Качественные защитные покрытия
Быстрая сборка
Простота установки и настройки

Для усиления 3G/4G сигналов в диапазонах 1700-2700 МГц, использовать облучатели UMO-3 MIMO 2x2.
Для усиления 3G/4G сигналов в диапазонах 790-960МГц и 1700-2700 МГц, использовать облучатели Mona MIMO 2x2 Offset

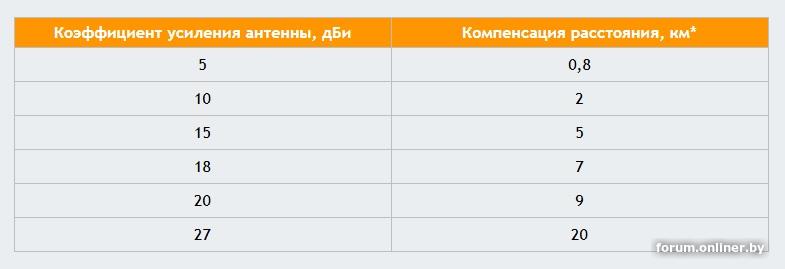

~ Коэффициент усиления антенны - Расстояние (зависит от рельефа, преград и тд)

Качество сигнала LTE-сетей (4G)

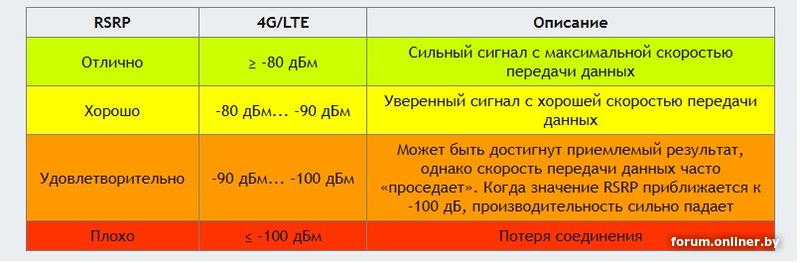

RSRP

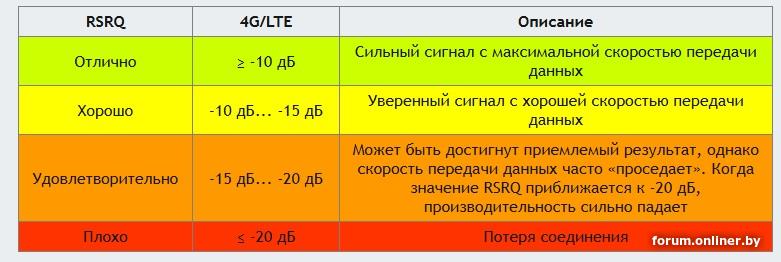

RSRQ

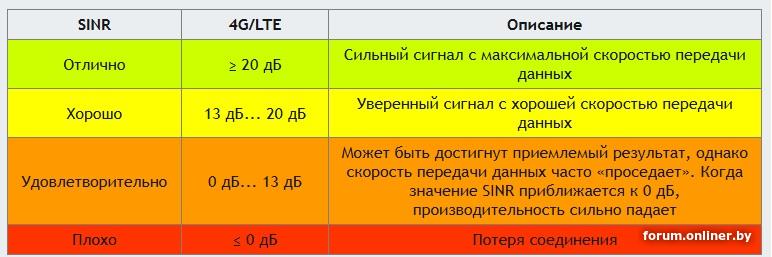

SINR

Если часто будете доставать и вставлять пигтейлы в этот роутер, то могут расшататься разъемы, лучше Keenetic + модем m2 cat 9 > (Fibocom L850-GL cat 9, лучше T77W968 DW5829e cat 9 \ T77W968 DW5821e cat 16 \ T99W175 DW5930e cat.20/5G ), FM350-GL cat 19 4g / 5g c usb переходником в гермобоксе \ распределительной коробке IP66 \ IP67 с гермовводами )

Немного дешманских решений:

Гермобокс из сантехнической трубы:Две заглушки, труба, муфта., гермоввод

Корпус для модемов m2 из кабель канала (короб для кабеля)

4G WiFi роутер ZTE MF286d cat.12 с сим картой ( Только 2G, 3G или 4G, Выбор диапазона частот, параметры сигнала: уровень сигнала RSSI, соотношение сигнал/ шум SINR и др)
Уличный Cudy LT500 Outdoor (802.11ac (Wi-Fi 5), Cat. 4), домашний Cudy LT18 1.0 (4G Cat. 18 ). Настройка
Пример роутер + переходник + сим инжектор: Адаптер Vertell VT-AD4-M.2 с VT-UP v.2 + SIM + Кинетик

Для охлаждения модемов: радиатор 28х28х6 , "DIXSG MH2US V2 M.2 to USB3.0 адаптер"

Полезная информация (Программы для информации о сетях CellMapper , Netmonitor, параметры сигнала, wi fi на роутере)
Привязка модема к базовой станции (альтернатива роутерам с сим)
Как правильно выбрать 4G антенну (антэкс, крокс)
Что такое RSSI, SINR, RSRP, RSRQ? Параметры качества сигнала
Потери сигнала с преградами , примерный расчет выбора усиления антенны
Дальность приема 4G/LTE с усиливающей антенной
Как ускорить мобильный интернет на даче , https://ispdesign.ui.com/# , https://www.linktest.ru/ , https://www.geodzz.by/izuchdzz/ (расстояние, рельеф)
band 3 (1800) , 7 (2600) направление сектора - тыц
Мониторинг сотовых сетей в Беларуси (belnetmon)
Сравнение UMO-3 MIMO BOX, VIKA-24 MIMO BOX и KNA27-1700/2700
Смежная тема
Полезная информация 2
Разница 4 и 16 cat LTE

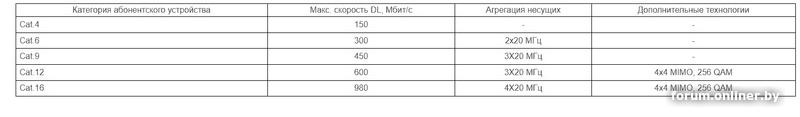

Категории 4g

Агрегация несущих cat 4 - cat 16

Сравнение затухания кабелей 50 и 75 Ом для частот 2-2,8 Гц
Тарелки для спутника для 4г

Elv:

Что влияет на выбор — диаграмма направленности. У антенн типа «волновой канал» она почти лучевая, поэтому их необходимо очень точно ориентировать на БС. Зато они и мощнее остальных. Панельные антенны в целом немного слабее , зато из-за более широкого «луча» не столь требовательны к точности ориентирования. Кроме того, у них, как правило, шире рабочий диапазон, что позволяет, например, переключаться между 3G и 4G по требованию. Так же нужна возможность фиксировать частоты в 3г и 4г (в модеме / роутере).
При дальности от БС до 10 км можно использовать MIMO антенны усилением от 15 до 20 dBi, на расстояниях 10-15 км - антенны усилением от 20 до 24 dBi , направлять в сторону ближайшей БС оператора , вешать как можно выше. На кабеле и переходниках может теряться сигнал. Что-то универсальное наверно Antex Zeta F MIMO Широкополосная 2G(EDGE, GPRS на частотах GSM1800) 3G (UMTS 2100) 4G (LTE1800, LTE2600) , Коэффициент усиления 20 Дб . Без мимо дешевле.
Есть 4g пушки на 1800 и 2600 (отдельно) усиление 17 Дб , но они без 3g Судя по карте биклауд 4g БС в удаленности от городов на 800, в городах 1800 и 2600.
Если часто будете доставать и вставлять пигтейлы в этот роутер, то могут расшататься разъемы, лучше кинетик 4g 1212 (12B 1A) + модем m2 c usb переходником в гермобоксе \ распределительной коробке с гермовводами )

Почти все верно, только для такой задачи лучше Antex Nitsa 5 mimo с N- разьемом , она перекрывает все диапазоны от 800 до 2600 , т.к в лесах и на озерах редко можно увидеть сигнал lte 1800 или umts 2100, а вероятнее всего будет lte800 или umts 900. И еще...Антенна и кабельная сборка( лучше если будет кабель 5d-fb) должна быть только с волновым сопротивлением 50 Ом. Не бывает модемов на 75 Ом. Да , антенна и кабельная сборка будут немного дороже, но и потерь сигнала будет меньше. А лучше, как написано выше, модем около антенны в гермобоксе , вниз usb или витая пара в зависимости от кофигурации выбранного оборудования.

aldsok:

Использование антенны будет всегда в полевых условиях. Поэтому при каждом использовании понятно - нужно будет ориентировать ее.
Предложенная Antex Zeta F MIMO - имеет хорошее усиление, но она не поддерживает частоты 2G 800.
У меня выбор пал на Антэкс Nitsa-5 MIMO 2x2. У нее усиление не самое большое, но она перекрывает максимальное количество частот!
Как я сказал использование антенны почти всегда будет в удаленности от населенных пунктов и поддержка 2G на малых частотах наверное будет приоритетней усиления? Или поддерживаемых частот Antex Zeta F MIMO хватит для моих условий эксплуатации?

Пока я набирал текст ... Правильный выбор. Только берите с N- разьемом 50 Ом.

aldsok,
Мой полевой набор модифицированная Vika-21, для 800 свой облучатель... Все хозяйство крепится на треноге на крыше авто трейлера или просто на дереве и перевозится в сумке. Удобно - питание по PoE12 вольт, но можно и от своих аккумов, wifi 2+5, зоны покрытия на лагерь хватает, но можно и по лану.
Зеркало 600мм, усиление 2 х 18÷21.5dBi, на 800 - 15, направленность не совсем и луч - до 20 град., парусность никакая - можно хоть в движении , вес и размеры - компактные.

.

Не знаю как в этом году, когда операторы сузили соты, ранее B3 - 10-12 км не вопрос. Даже стримили с этого оборудования.

H_2_O:

aldsok,
Мой полевой набор модифицированная Vika-21, для 800 свой облучатель... Все хозяйство крепится на треноге на крыше авто трейлера или просто на дереве и перевозится в сумке. Удобно - питание по PoE12 вольт, но можно и от своих аккумов, wifi 2+5, зоны покрытия на лагерь хватает, но можно и по лану.
Зеркало 600мм, усиление 2 х 18÷21.5dBi, на 800 - 15, направленность не совсем и луч - до 20 град., парусность никакая - можно хоть в движении , вес и размеры - компактные.

.

Не знаю как в этом году, когда операторы сузили соты, ранее B3 - 10-12 км не вопрос. Даже стримили с этого оборудования.

А что за облучатель ?

Раньше столько антенн в метал отдали а сейчас ничего не снимают, вроде на алике готовые есть на 1800-2600, но не знаю стоит ли покупать.

H_2_O:

Панели нет - очень сильно шумят.

Ну не соглашусь... Если вы под шумами понимаете пассивные интермодуляционные помехи, то эти страдают все широкополосные антенны. И это имеет существенное значение в условия " плотного эфира" , например в городах. Другое дело, что у панель диаграмма направленности широкая , поэтому более этому подвержена, чем , скажем параболик. В условия низкой плотности эфира как в сельской местности, леса , когда нет прямой видимости, панельки работаю неплохо , тем что " собирают" различный отраженный и переотраженный сигнал.

H_2_O:

nv_cosmos:

вроде на алике готовые есть

Вот эти ??

.

https://aliexpress.ru/item/1005005440993513.html?sku_id=120000330 ... 4aa67kHrgO

НЕ ТО. Элемент облучателя выполнен на печатной плате... Да и комбо решения всегда проигрывают одиночным, в данном случае из-за широты охвата частот 698-6000 МГц - страдает усиление.

Добавлено спустя 1 минута 27 секунд

Поэтому стандартный облуч от Вики 1700-2600 и второй самоделка, чисто на 800. Работают Крепление к зеркалу 3 барашка, замена 7сек.

Добавлено спустя 7 минут 36 секунд

Спешивал на "Антэксе", начнут ли выпуск облучей, рассчитанных на 800 для Вик -21 -24. Как у Вики 1.1. Сказали НЭТ, не видят смысла - есть офсет+ мона мимо для этих частот. Так что пока альтернатива или KNA-21 800-2700 или офсет или самоделка... Панели нет - очень сильно шумят.

вот такой https://aliexpress.ru/item/1005002484452105.html?spm=a2g2w.cart.c ... 1653342182
но мне больше уже интересен на WI-FI диапазон, надо поднять мост 4,5-5 км, надоели эти грабли с 4G )
в гараже раньше думал повесить панельку и 4G модем для нормального интернета но сделал Wi-fi мост на оптику пона и получил нормальные стабильные 40-45Mb/s.

H_2_O:

anton_kurnenko:

В условия низкой плотности эфира как в сельской местности,

Посмотрите частоты цифровых передатчиков в 1-м мультиплексе, например Гомельской РТПС Жлобин - 762МГц и тд. Все это способна принять и панель и облучатель параболы / офсета. НО в случае с узкой диаграммой - преимуществ больше. Проверено... + сама диаграмма направленности для LTE800 20град.парабола она не такая уж и узкая, но на панели 60-70 град.

Мультиплекс 762 Мгц никак не может создать интермодуляционную помеху ни с одной несущей в канале DL , т.е для модема , это можно легко подсчитать. Для БС по UL может создавать на многодиапазонных антеннах, но эта проблема решается на уровне БС.
