продолжаем начатое тут Паяльник & Отвертка TEAM part I

Вот собственно. Тем кто имеет какое либо отношение к выше перечисленным девайсам. Как говориться добро пожаловаться
Как говориться ремонтники всех направлений объединяйся!
ps сантехников, плотников, и слесарей станочников просьба не беспокоиться. Приглашаются радиоинженеры
Ветки параллельной тематики:
Команда Самоделкиных
Handmade или сделано своими руками
Аудио/Видео→Лучшие конструкции, самоделки, ремонт все и вся...

Состав Team, как войти в команду.

Прописываем у себя код Код:

код выделить все: [url=http://forum.onliner.by/viewtopic.php?t=637523][Паяльник & Отвертка TEAM][/url]

Состав Team:
1. Ну это ессно я rezident
2. Rhezus
4. aen1975
5. Stalker467 (panasonic team)
6. krok
7. Be-up!
9. BigMan
11. AnAtom
12. Vitmain
13. Yason
14. kaban
15. olivar
16. Citrin
17. xvarx
18. Santas
19. Terabit
20. Видасов
21. Алекс-2003
22. Баши
24. Napalm
25. Schumi
26. Netrope
27. konon
28. Szloma
29. lukashevich
30. visyok
31. kls
32. Popesych
33. SimpleSoft
34. Slav
35. Ra88it
36. Mazz
37. Valdis_bsuir
38. Филорентий
39. FlashKiller
40. Dustyara
41. art100
42. Руслан Костиневич
43. SIO

информация может быть неточной и неполной если кого нет пишите в личку добавлю в список.

Где взять радиодетали?

• Тематическая ветка: Главная форума → Offtopic → Где в Минске брать радиодетали?
• Больше всего ссылок в спойлере шапки "Представляю Вам свою коллекцию ссылок, где можно купить радиодетали, комплектующие и запчасти к электроинструментам, к бытовой и профессиональной технике. А также полезные услуги для самоделок."
Для пополнения списка ссылок пишите Дустяре (Dustyara) в личку.

Как грамотно размещать картинки, чтоб не тревожить 3.5.23-й пункт Правил: http://forum.onliner.by/faq.php

Не давите народ килопикселями Ваших изображений. Это я о

. Возможность показать графическую "толстумбу" со стороннего ресурса необходима, чтоб выложить крупную картинку со всеми деталями. Это требуется крайне редко. Лучше всего, жмите изображение руками (чтоб понять Вашу картинку зачастую достаточно разрешения 400х300 пикселей, а то и меньше) или
просто выкладывайте - (онлайнер автоматом сожмет до 800х600) через кнопку "Прикрепить изображение" внизу окна редактирования.
Используйте спойлер (чел в шляпе сверху окна редактирования) для размещения нескольких картинок.

Как правильно поступать, когда надо освежить старое сообщение или раскидать одну и ту же инфу по разным веткам, не нарушая Правила, пункт 3.5.19.

Не надо дублировать целые сообщения. - Этим Вы нарушаете Правила, пункт 3.5.19. Есть другие варианты.
1) Можно перенести инфу в новое сообщение, а в старом сообщении, вместо того, что было, написать "del" (сокращение от deleted).
2) Можно в одной ветке дать ссылку на первоисточник из другой ветки.
3) Можно, комбинируя оба способа, переместить сообщение из одной ветки в другую. Вот пример - см. пост "Месага перенаправлена". В посте на следующей странице человеку посоветовали обратиться в другую ветку. Благодаря ссылке "Месага перенаправлена", сообщение все равно можно прочесть, и картина общения не искажается (пункт правил 3.5.5). Теперь можно получить помощь не только в первой, но и во второй ветке.

In God we trust, all others pay cash

Popesych Паяльник & Отвертка TEAM

офлайн

Popesych Паяльник & Отвертка TEAM

23979

23 года на сайте
пользователь #3482

Профиль
Написать сообщение

23979

# 6 января 2008 23:12

dementey!, судя по фото рабочего брелка 18 и 17 вывод поключены на "-" питания. Судя по даташиту на пик 14 нога это "+" питания пика -> просверленный деталь это кондюк любой от 0.1 до 2.2 мкФ, это уже не важно при питании от батарейки.

Баляць мае крылы

RAE Клуб друзей МТС

офлайн

RAE Клуб друзей МТС

17049

23 года на сайте
пользователь #4424

Профиль
Написать сообщение

17049

# 7 января 2008 00:31

kir[102]:
...

Citrin, резистор там нужен для ограничения тока. чтоб левый девайс не спалил комп. (ну, к примеру, ребенок полезет туда вилкой ковыряться). будь это 5 В usb, то резак расчитали бы так: (5В-4,75В)/0,1А - где 0,1А максимальный по пасспорту ток шины usb, 5,0В - номинальное напряжение шины, 4,75В - минимальное по пасспорту напряжение шины usb. итого резистор 2,5 Ом. иногда вместо резистора стявят перемычку в ферритовой трубочке - заботятся о чистоте питания.

сразу промахнулся - на шине USB несконфигурированный девайс может потреблять не более 100мА, после конфигурации от может попросить до 500мА. В маломощных хостах максимальный ток может быть ограничен до 300мА.

Опыт есть умение применять взятые ненужные вещи взамен забытых нужных. ©(не мое)

Citrin Onliner Auto Club

офлайн

Citrin Onliner Auto Club

7259

22 года на сайте
пользователь #15251

Профиль
Написать сообщение

7259

# 7 января 2008 01:14

Так какой номинал ставить ?

Компьютерная диагностика, электрика Peugeot/Citroen/Kia/Hyundai FAP/DPF_OFF...EGR-OFF...

RAE Клуб друзей МТС

офлайн

RAE Клуб друзей МТС

17049

23 года на сайте
пользователь #4424

Профиль
Написать сообщение

17049

# 7 января 2008 09:32

Citrin, логично предположить, что в твоем случае питание девайса должно быть 3.3В +/-5%, соответственно и считай... Ну а kir[102] еще забыл что в Спецификации оговаривается, что падение не более 350мВ должно быть на всем пути от источника питания до оконечного устройства, с учетом всех разъемов и кабелей.

Опыт есть умение применять взятые ненужные вещи взамен забытых нужных. ©(не мое)

byзер Member

офлайн

byзер Member

259

19 лет на сайте
пользователь #80589

Профиль
Написать сообщение

259

# 7 января 2008 09:54

RAE, а насколько падают характеристики сигнала (желательно в Мб/с или подобной единице измерения) при использовании 1 метрового удлиннителя USB для флэш накопителя?

dhaiduk Member

офлайн

dhaiduk Member

327

20 лет на сайте
пользователь #40736

Профиль
Написать сообщение

327

# 7 января 2008 10:51

Popesych:
dementey!, судя по фото рабочего брелка 18 и 17 вывод поключены на "-" питания. Судя по даташиту на пик 14 нога это "+" питания пика -> просверленный деталь это кондюк любой от 0.1 до 2.2 мкФ, это уже не важно при питании от батарейки.

Действительно, прозвонил 18и 17 выводы они с минусом звонятся, буду пытаться кондер припоять , только где его достать), жданы ваще работают?

Stalker Panasonic Club

офлайн

Stalker Panasonic Club

27316

22 года на сайте
пользователь #12655

Профиль
Написать сообщение

27316

# 7 января 2008 11:21

dementey!, отковыряй с какой нить дохлой платы. :wink:

[url=http://forum.onliner.by/viewtopic.php?t=814397]BELNETMON на onliner.by[/url]

RAE Клуб друзей МТС

офлайн

RAE Клуб друзей МТС

17049

23 года на сайте
пользователь #4424

Профиль
Написать сообщение

17049

# 7 января 2008 12:37

byзер, в USB нет понятия "падает сигнал в МБ/с", там или работает, или нет. А по параметрам, то многое зависит от самого кабеля, стандарты требуют только чтобы со стороны функции напряжение питания было гарантированно быше 4.4В, а со стороны хоста 4.75В. По сигналам - требований много и разных, так просто все не опишешь.

Опыт есть умение применять взятые ненужные вещи взамен забытых нужных. ©(не мое)

Неизвестный кот Паяльник & Отвертка TEAM

офлайн

Неизвестный кот Паяльник & Отвертка TEAM

1984

22 года на сайте
пользователь #8740

Профиль

1984

# 7 января 2008 18:15

RAE, ок, а как же тогда ограничивается 100мА - 500мА?

RAE Клуб друзей МТС

офлайн

RAE Клуб друзей МТС

17049

23 года на сайте
пользователь #4424

Профиль
Написать сообщение

17049

# 7 января 2008 19:38

kir[102], продвинутые хосты имеют средства контроля, попроще - просто заводят 5В, бери не хочу (я так кабель однажды чуть не сжег - коротнул девайс, хорошо что быстро заметил что кабель воняет)... :insane: В хабе 4x с внешним питанием внутри видел просто самовосстанавливающийся предохранитель на 1.5А в линии питания всех портов...

Опыт есть умение применять взятые ненужные вещи взамен забытых нужных. ©(не мое)

tavi Junior Member

офлайн

tavi Junior Member

32

19 лет на сайте
пользователь #79288

Профиль
Написать сообщение

32

# 9 января 2008 14:02

Sc8eR как контора называется - не помню (могу уточнить), расположены в р-не площади победы вверх по киселева

когда то hard был большим и медленным, а soft маленьким и шустрым

tavi Junior Member

офлайн

tavi Junior Member

32

19 лет на сайте
пользователь #79288

Профиль
Написать сообщение

32

# 9 января 2008 17:05

Sc8eR,sorry,червякова 2/4 (возле общаги) вход сбоку

когда то hard был большим и медленным, а soft маленьким и шустрым

d.j.derek Apple Team

офлайн

d.j.derek Apple Team

1289

20 лет на сайте
пользователь #44993

Профиль
Написать сообщение

1289

# 12 января 2008 00:16

люди, помогите плиз синхронизироать серво мотор kollmorgen

dhaiduk Member

офлайн

dhaiduk Member

327

20 лет на сайте
пользователь #40736

Профиль
Написать сообщение

327

# 13 января 2008 17:31

Подскажите пожалуйста, у меня есть сгоревший электродвигатель (моторчик 12вольт) на нем номер 27290 352642 или 27200 352642 , что за он и где и как (может есть каталоги) подобрать аналогичный, на Ждановичах ? Или есть другие магазины в Минске?

Oldraven Паяльник & Отвертка TEAM

офлайн

Oldraven Паяльник & Отвертка TEAM

917

22 года на сайте
пользователь #8855

Профиль
Написать сообщение

917

# 14 января 2008 08:50

dementey!, производителя б еще знак найти - тогда можно даташиты поискать и подобрать аналог

dhaiduk Member

офлайн

dhaiduk Member

327

20 лет на сайте
пользователь #40736

Профиль
Написать сообщение

327

# 14 января 2008 09:14

Oldraven:
dementey!, производителя б еще знак найти - тогда можно даташиты поискать и подобрать аналог

Вот именно производитель то и неизвестен Вот фото моего мотора, если у кого есть куплю!!! Производитель Johnson.

pine Senior Member

офлайн

pine Senior Member

1707

19 лет на сайте
пользователь #72153

Профиль
Написать сообщение

1707

# 15 января 2008 10:19

dementey!, Если не секрет, откуда моторчик? И что-то не верится, что ему нужно 12в. Судя по размерам, подойдет от ЛПМ кассетного магнитофона, там тоже 12в, но у них встроенный стабилизатор.

two beer or not two beer

Oldraven Паяльник & Отвертка TEAM

офлайн

Oldraven Паяльник & Отвертка TEAM

917

22 года на сайте
пользователь #8855

Профиль
Написать сообщение

917

# 15 января 2008 12:55

можно еще в CD-ромах поискать

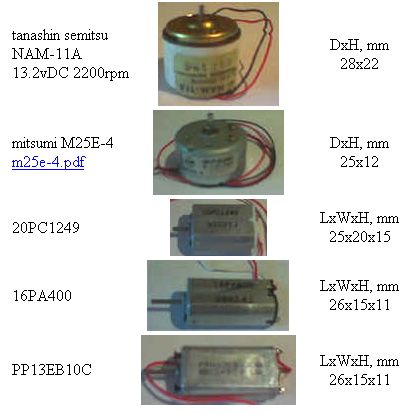

у меня вот такие есть:

правда, 2 последних всандалил в робота, если память не изменяет...

Jatut Senior Member

офлайн

Jatut Senior Member

842

19 лет на сайте
пользователь #65879

Профиль
Написать сообщение

842

# 29 января 2008 18:27

Обломался разъем в клавиатуре, решил поменять шнур, взять от другой клавы.

Но оказалось: в одной провода - белый, зеленый, желтый, красный,

а на другой - коричневый, желтый, красный, серый + еще черный.

и какой куда припаивать, посоветуйте.

Неизвестный кот Паяльник & Отвертка TEAM

офлайн

Неизвестный кот Паяльник & Отвертка TEAM

1984

22 года на сайте
пользователь #8740

Профиль

1984

# 29 января 2008 20:34

надо вызвонить тестером)
