# 23 мая 2014 11:37 Редактировалось m141170, 120 раз(а).

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------
обсуждение фото интересные модели мечты и ремонт
------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

ТАБЛИЦА ДЛИН ПАСИКОВ

https://www.nakamichi.by/

------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------

"Слово любимого человека лечит лучше, чем все врачи мира. И убивает быстрее всех палачей."-Аль-Пачино

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 15 января 2023 15:01

vernic:
Разыскивать таким образом прошивку (софт) в памяти чипа сложнее чем под атомным микроскопом музыку на ленте.

В масочном ПЗУ биты будут видны.

e-mail: wubblick@yahoo.com

FLiNT1011 Senior Member

офлайн

FLiNT1011 Senior Member

1024

13 лет на сайте
пользователь #558140

Профиль
Написать сообщение

1024

# 15 января 2023 15:13 Редактировалось FLiNT1011, 2 раз(а).

vernic:
FLiNT1011:
Это когда физически "стачивают" чип и под микроскопом переписывают прошивку.

так стачивали в ссср заграничные чипы. Но так можно подсмотреть только архитектуру расположения транзисторов. Разыскивать таким образом прошивку (софт) в памяти чипа сложнее чем под атомным микроскопом музыку на ленте.
Добавлено спустя 13 минут 9 секунд

Всё правильно. Также и записаную программу можно считать. В той области памяти 0 и 1 отчетливо видны с микроскопа. Проги также крали в своё время.
Вопрос сейчас это сильно дорого или нет?

[censored by forest.ranger п.п. 3.3.3]

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 15 января 2023 15:52

FLiNT1011:
Вопрос сейчас это сильно дорого или нет?

Можно сделать самостоятельно, затраты только на материалы и оборудование: https://habr.com/ru/post/551278/

e-mail: wubblick@yahoo.com

vernic Senior Member

офлайн

vernic Senior Member

12986

13 лет на сайте
пользователь #542523

Профиль
Написать сообщение

12986

# 15 января 2023 23:02

FLiNT1011:
В той области памяти 0 и 1 отчетливо видны с микроскопа.

я знал что закрытые ячейки видны, я не додумал, что можно написать софт который найдет в этом закономерность и превратит в прошивку.
Как написано в README от Zorrom, “например, фотография загрузочного ПЗУ, преобразованная в двумерный битовый массив (.txt) может быть преобразована в машинно-читаемый двоичный формат. Затем этот .bin можно эмулировать, дизассемблировать и т.д., делать с ним все, что вы бы делали с обычным файлом прошивки ” :super:

Добавлено спустя 4 минуты 50 секунд

Конечно овчинка выделки не стоит, но все равно интересный вариант.

Make Analogue Great Again

Vicos PhotoHunt Team

офлайн

Vicos PhotoHunt Team

21774

22 года на сайте
пользователь #14810

Профиль
Написать сообщение

21774

# 16 января 2023 10:28

vernic:
я знал что закрытые ячейки видны, я не додумал, что можно написать софт который найдет в этом закономерность и превратит в прошивку.

как много нам открытий чудных...

Nakamichi[кропка]by © «Нельзя услышать то, что невозможно измерить» [censored by Vicos: 3.5.18]

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 16 января 2023 11:27

Vicos:
как много нам открытий чудных...

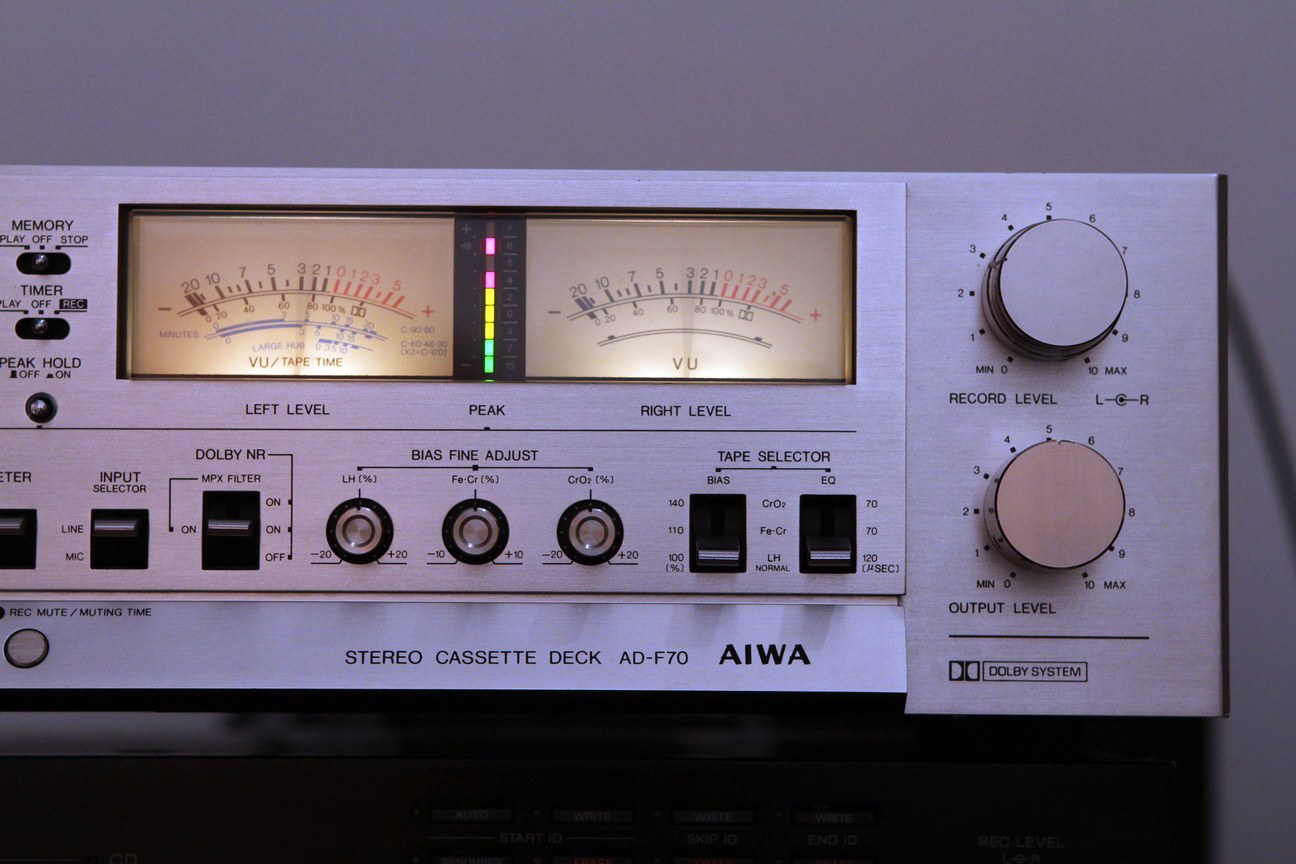

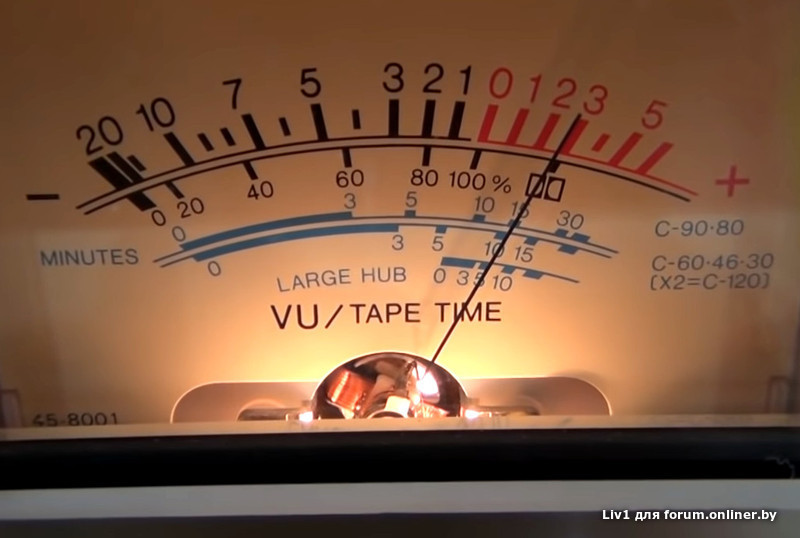

Да, чудного на свете много. Типа счетчика ленты в Aiwa AD-F70 - количество ленты показывает левый индикатор уровня, на шкале есть разметка времени для разных кассет.

e-mail: wubblick@yahoo.com

Олег_В. Senior Member

офлайн

Олег_В. Senior Member

15775

15 лет на сайте
пользователь #343115

Профиль
Написать сообщение

15775

# 16 января 2023 12:34

Если честно, то я и ни знал такой фишки. При том, что в деке есть механический счётчик в у.е.

vernic Senior Member

офлайн

vernic Senior Member

12986

13 лет на сайте
пользователь #542523

Профиль
Написать сообщение

12986

# 17 января 2023 22:16

Олег_В.:
При том, что в деке есть механический счётчик в у.е.

У нас все говорят "в попугаях" Понятно, что из-за мультика в детстве. А вот кто не видел мультика, что они говорят в подобном случае?

Make Analogue Great Again

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 17 января 2023 23:01

In relative units.

e-mail: wubblick@yahoo.com

Vlmax Senior Member

офлайн

Vlmax Senior Member

5139

14 лет на сайте
пользователь #376010

Профиль
Написать сообщение

5139

# 18 января 2023 00:48

Liv1:
In relative units.

УЕ (условная единица) у нас так тоже говорят и довольно часто.

в драке важен не размер собаки, а размер драки в собаке

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 18 января 2023 13:12

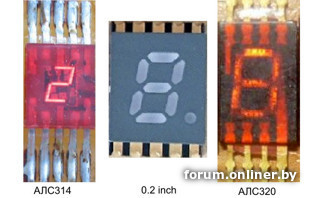

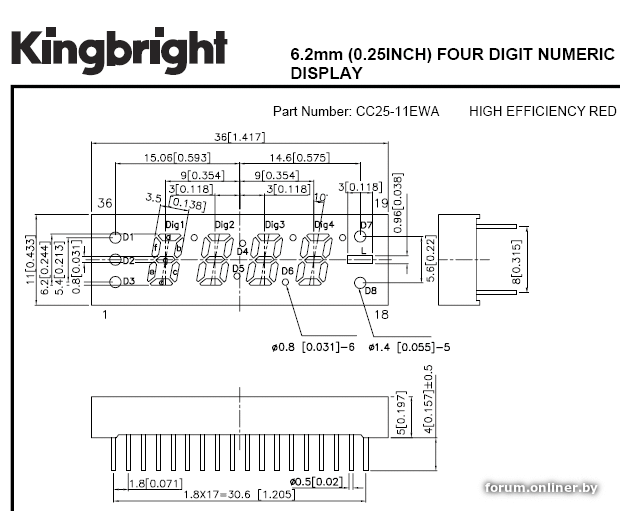

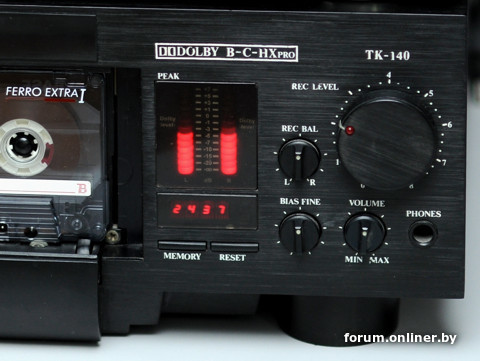

Раз алгоритм счетчика переделывается, можно подумать и о замене индикаторов. Сейчас стоят АЛС314, но у них очень маленькие цифры (высота 2.5 мм). Было бы идельно найти что-то немного побольше, как АЛС320, но желательно нормальной конструкции, с рассеивателем над каждым сегментом. Среди импортных нашел только SMD 0.2 дюйма, почти подходят, но по ширине великоваты. На удивление, больше не нашел ничего похожего. Возможно, подошли бы сборки типа Kingbright CC25-11EWA, но тоже великоваты и купить вряд ли возможно (особенно такую - со статической индикацией). Когда-то видел на Поле Чудес маленькие одноразрядные импортные индикаторы, похоже, древние. Но не взял, а сейчас даже не нахожу ничего подобного. Может кто-то видел что-то подходящее?

e-mail: wubblick@yahoo.com

Vlmax Senior Member

офлайн

Vlmax Senior Member

5139

14 лет на сайте
пользователь #376010

Профиль
Написать сообщение

5139

# 18 января 2023 15:08

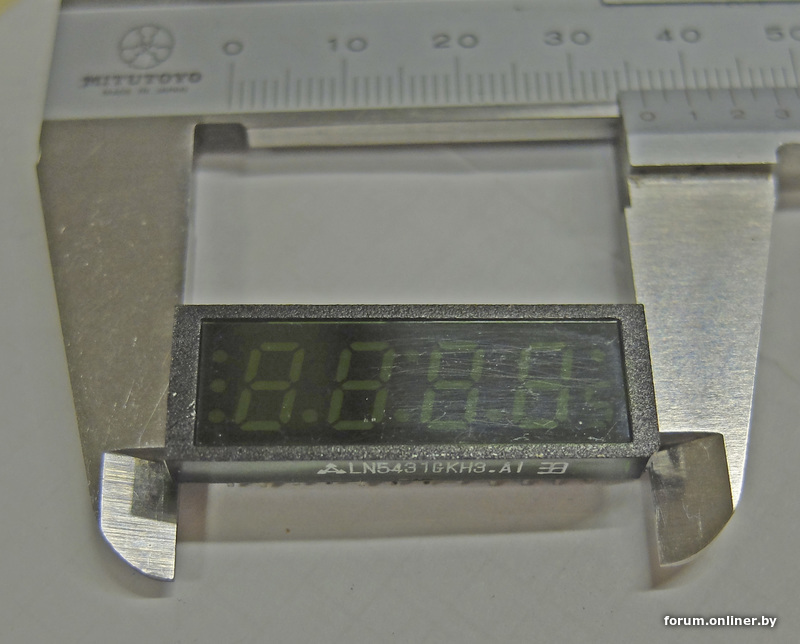

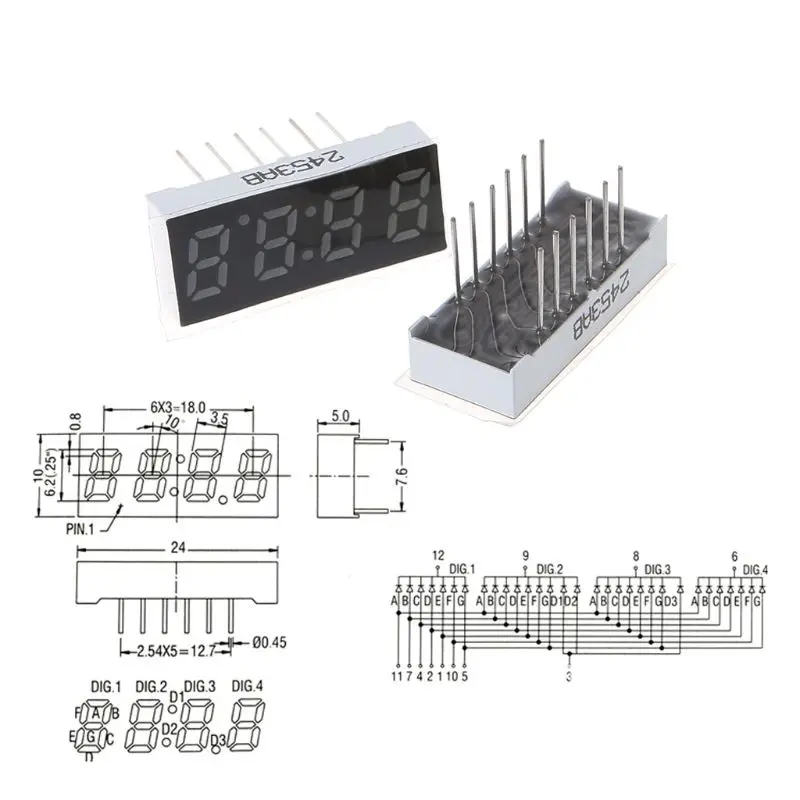

Liv1, самый маленький в классе, на Ali c пересылкой за 5 шт, 2,88 USD

Добавлено спустя 13 минут 37 секунд

Ещё живьём есть такой с распайки, могу отдать

в драке важен не размер собаки, а размер драки в собаке

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 18 января 2023 17:31

У меня на картинке немультиплексный, 18 ног в ряд. А в этом, вроде, меньше.

e-mail: wubblick@yahoo.com

Vlmax Senior Member

офлайн

Vlmax Senior Member

5139

14 лет на сайте
пользователь #376010

Профиль
Написать сообщение

5139

# 18 января 2023 18:25

Liv1:
У меня на картинке немультиплексный

если подключать на микроконтроллер, то разницы вообще нет, даже проще.

в драке важен не размер собаки, а размер драки в собаке

AAG7GAA Senior Member

офлайн

AAG7GAA Senior Member

546

15 лет на сайте
пользователь #348875

Профиль
Написать сообщение

546

# 18 января 2023 20:20

Liv1:
У меня на картинке немультиплексный, 18 ног в ряд. А в этом, вроде, меньше.

Зато Matsushita, как любите).

Кто понял жизнь, тот не спешит...

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 18 января 2023 21:48

Vlmax:
если подключать на микроконтроллер, то разницы вообще нет, даже проще.

Нет! На динамическую индикацию я пойтить не могу!

e-mail: wubblick@yahoo.com

vernic Senior Member

офлайн

vernic Senior Member

12986

13 лет на сайте
пользователь #542523

Профиль
Написать сообщение

12986

# 18 января 2023 22:21

AAG7GAA:
Зато Matsushita,

Вроде Митсубиси.

Добавлено спустя 1 минута 46 секунд

Vlmax:
Ещё живьём есть такой с распайки, могу отдать

У меня найдется с десяток спутниковых тюнеров с подобными индикаторами. могу отдать тюнера целиком.

Добавлено спустя 1 минута 15 секунд

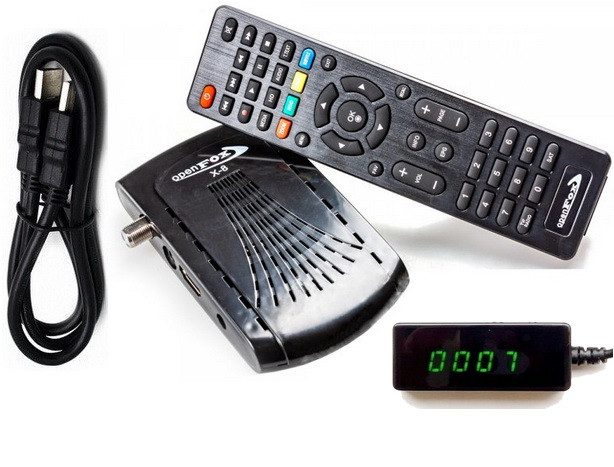

Есть даже выносной индикатор. это когда тюнер вешается за телик, а индикатор клеится возле матрицы.

Добавлено спустя 2 минуты 27 секунд

Добавлено спустя 6 минут 8 секунд

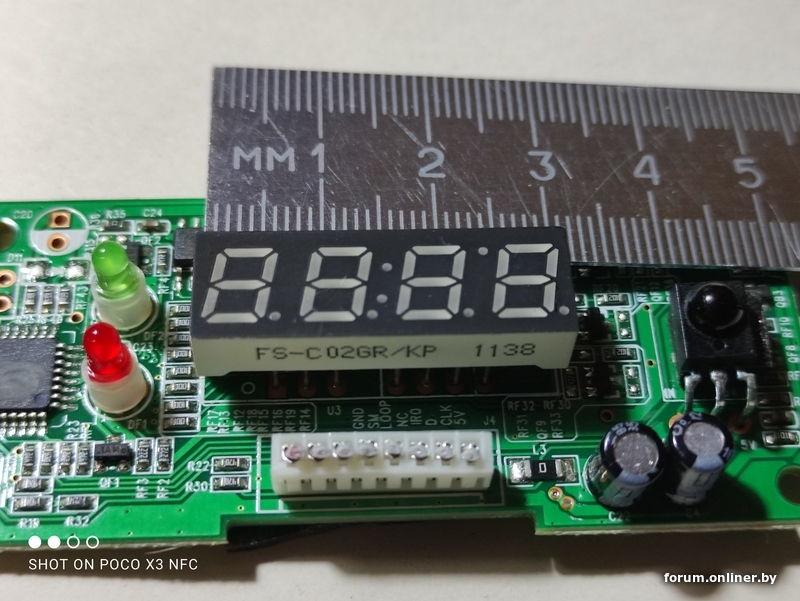

в основном накопилось вот такое

Make Analogue Great Again

Liv1 Senior Member

офлайн

Liv1 Senior Member

7907

10 лет на сайте
пользователь #1728864

Профиль
Написать сообщение

7907

# 18 января 2023 22:39

vernic:
У меня найдется с десяток спутниковых тюнеров с подобными индикаторами.

Все эти индикаторы слишком большие. Нужен экстремально маленький.

e-mail: wubblick@yahoo.com

AAG7GAA Senior Member

офлайн

AAG7GAA Senior Member

546

15 лет на сайте
пользователь #348875

Профиль
Написать сообщение

546

# 18 января 2023 23:14 Редактировалось AAG7GAA, 1 раз.

vernic:
AAG7GAA:
Зато Matsushita,

Вроде Митсубиси.

Matsushita

Кто понял жизнь, тот не спешит...

andrejj-medan Senior Member

офлайн

andrejj-medan Senior Member

6265

14 лет на сайте
пользователь #490844

Профиль
Написать сообщение

6265

# 18 января 2023 23:46 Редактировалось andrejj-medan, 1 раз.

Могу штук 10 -20 на платах

подкинуть.

Добавлено спустя 3 минуты 54 секунды

Liv1:
Нужен экстремально маленький.

с возрастом, экстрим пропадает, если уж очень, то да.))

Добавлено спустя 1 минута 37 секунд

vernic:
У меня найдется с десяток спутниковых тюнеров с подобными индикаторами.

аналогично)))

Я всегда делаю только то, что мне нравится
