Дециметровая антенна для приёма цифрового ТВ DVB-T/T2

azilgo:

Биквадрат Харченко пробовал кто делать ?

Какой именно вариант? Такой или вот такой ?
У меня есть антенна по второму варианту без рефлектора, на расстоянии 30 км от передатчика сигнал совсем слабый.

1. Для начала поменять местами крепление центральной жилы и оплётки кабеля и соединять с антенной в правильных местах

как здесь

. В точке С контачить не обязательно.
Если антенна при поиске сигнала держится в руках, то держать надо за верхнюю перекладину, которая соединяет рамки. Или привязать за большую рамку к палке.
2. Надо было сказать (а лучше дать координаты в картах Гугла), где именно пытаемся ловить сигнал. Возможно, есть передатчик ближе.
3. Лучше настраивать канал вручную.
4. Ступеньки лестницы лучше заглубить на пару сантиметров в брусы - меньше будут шататься. И покрасить.

может, проще купить готовую антенну?)

GUK1969:

Лестничка зачетная.

да ну... весит ппц, одному не поставить длина фиксированная, хранить такую дуру где?
а если посчитать материал и время, потраченное на нее...
проще купить сдвижную трехсекционную и закрыть вопрос с лестницей до конца жизни)

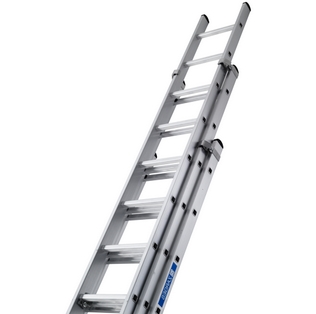

вот так выглядит зачетная лестничка

вот так и с антенной этой самодельной... пол-дня убито было явно, а толку 0...потом будет убито еще пол-дня на изтоговление другой - а результат не факт, что обрадует...

Rhezus, все бы купить да купить...

Rhezus:

проще купить готовую антенну

Rhezus:

проще купить сдвижную трехсекционную

Понятно, что магазинка будет покрасивше и побогаче, но если руки из правильного места растут - это же поощрять надобно
PavNedved, для вашего случая
Центральная частота f: 754 МГц
-------------------------------------------------------------
Длина волны λ: 397.88 мм
Сторона директора D: 92.8 мм
Сторона вибратора V: 105 мм
Сторона рефлектора R: 115.1 мм
Расстояние вибратор-директор v-d: 96.9 мм
Расстояние вибратор-рефлектор v-r: 81 мм
Длина шлейфа H: 95.5 мм
Ширина шлейфа W: 12.3 мм
Диаметр провода dw: 5.75 мм
Суммарная длина провода Lw: 1672 мм
-------------------------------------------------------------
Расчетное усиление антенны Ga: 9.3 dBi
Полоса пропускания по уровню КСВ=2: 55.8 МГц

В Дрогичине вещание первого мультиплекса идёт на 57 канале (762 МГц), из Пинска на 56 (754 МГц).
Антенные кабели меряют не на сопротивление постоянному току, а совсем другими приборами. Изоляция треснула потому, что кабель уже задубел от старости? Там и внутренняя изоляция могла от воды и морозов потерять свои свойства.
А для начала перекинуть местами центральную жилу и оплётку, наматывать в местах перегиба рамки. Картинку я дал.
Вот ещё нашёл картинку, как надо крепить антенну к мачте картинка даже на время экспериментов.

GM:

azilgo:

Биквадрат Харченко пробовал кто делать ?

Какой именно вариант? Такой или вот такой ?
У меня есть антенна по второму варианту без рефлектора, на расстоянии 30 км от передатчика сигнал совсем слабый.

Первый вариант интересует.

GUK1969:

Rhezus, все бы купить да купить...

я не понимаю, зачем самому изобретать "велосипед", когда нынче "велосипедов" большой выбор и стоят они копейки
что до самоделок - да я сам такой!
думаешь, я в 90-х сам не делал волновые каналы из алюм. шины и бруска?))
ромбы из подручных материалов, восьмерки их каких-то колец)) но тогда время было другое и выбора не было... а сейчас - пошел в ближайший магаз/рынок и за 10уе купил аккуратную алюминиевую антенну, которая и работать будет, и глаз радовать...
а зуд в руках сейчас направляю в более интересные русла... делаю вещи, которые или не купишь, или стоят неадекватно или просто не производятся промышленно.. и это явно не эфирные антенны)
Например, походный душ из 50л алюм. пивной кеги с углекислотой в качестве газа-вытеснителя)) поди купи такое в гипермаркете))

сорри за оффтоп по поводу самоделок))

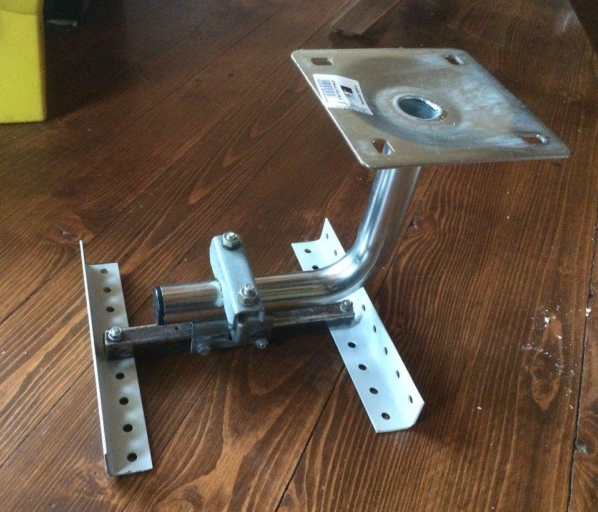

15мин назад сваял кронштейн для телека на кухне на даче))
так что я такой же как вы

GM:

tim1976:

Оооо....много инфы...надо читать.
Спасибо.

Километров 5 до передатчика в Колодищах.
Настраивать частоту 690 МГц.

Как-то странно передатчик рядом, а 8 бесплатных каналов нет. Вернее один показывает "БТ5".
Три антенны подключал:
- просто телевизионный кабель с оголенной жилой длиной 43 см;
- антенну "рожки" с усилителем;
- антенну "рожки" без усилителя;
Результат один: находит около 36-39 каналов, а показ. один "БТ5".
* Наружную антенну на фасад нельзя - еще дом на гарантии (нельзя ничего прикручивать).
** ZALA через вайфай не хочу (хочется вкл тел. и чтоб можно было сразу как на обычном телеке щелкать каналы)
*** я так понимаю остается МТИС - тянуть в квартиру кабель к телевизору.... (хотя так не хотелось этих кабелей).
