Кассетные ДЕКИ

Hamlet:

klistrod:

даже если он вносит немоверно большое количество ошибок, это же цифра и избыточные коды, востановят сигнал в первозданном виде, практически на 100%.

ох уж эти теоретики

Как раз тут я практик

igorfirst, возможно

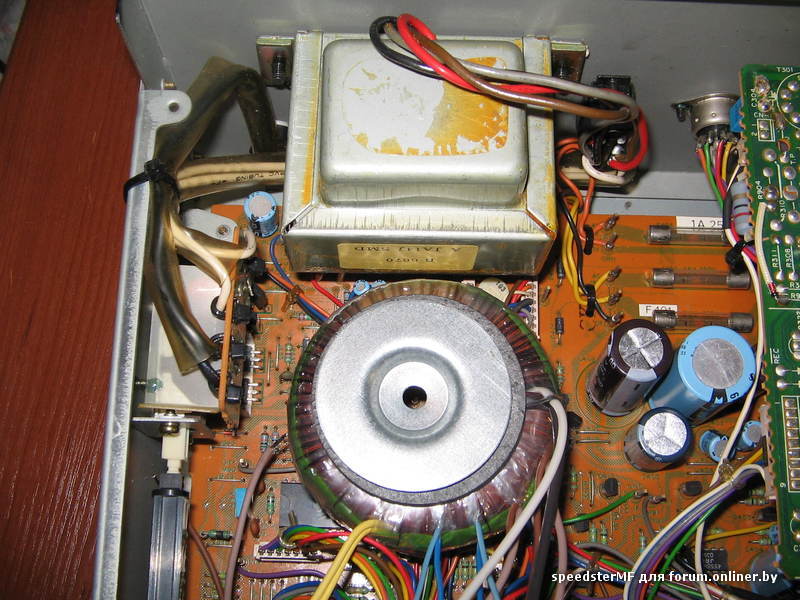

В своей деке я применил тороид в качестве трансформатора питания. Разместил его вертикально на задней стенке и поместил в экран из листовой стали толщиной 1 мм. Но все равно чуть-чуть наводки от трансформатора были слышны. Полностью избавиться от них (они стали ниже уровня шума УВ) удалось поворотом трансформатора вокруг своей оси. При кажущейся осевой симметрии трансформатора его поле рассеяния имеет сложную конфигурацию. Связано это, наверное, с неравномерным распределением обмоток на сердечнике. И еще момент, трансформатор для кассетной деки должен иметь повышенное по сравнению с расчетным число витков на вольт, чтобы уменьшить поле рассеяния. Поэтому трансформаторы с готовой первичкой не очень подходят.

То, что он мощнее штатного, ничего не говорит о поле рассеяния. Размах индукции в магнитопроводе не зависит от нагрузки. В данном применении более полезным является увеличения числа витков на вольт свыше расчетного, чем увеличение мощности.

Liv:

То, что он мощнее штатного, ничего не говорит о поле рассеяния. Размах индукции в магнитопроводе не зависит от нагрузки. В данном применении более полезным является увеличения числа витков на вольт свыше расчетного, чем увеличение мощности.

пять раз перечитал, но про загадочный вольт не понял
почему не два?
"И еще момент, трансформатор для кассетной деки должен иметь повышенное по сравнению с расчетным число витков на вольт, чтобы уменьшить поле рассеяния. Поэтому трансформаторы с готовой первичкой не очень подходят"
где вольт в первичке или вторичке?

Vlmax:

zaicew:

Поэтому трансформаторы с готовой первичкой не очень подходят"
где вольт в первичке или вторичке?

я думаю, что имеются в виду расчетные показатели (число витков на вольт к мощности железа). Это как первичная обмотка, так и вторичные обмотки. На практике так - расчитываем по железу и к расчетному показателю увеличиваем число витков на вольт процентов на 10-20.

если про напряжение на холостом ходу, то понятно оно выше
кто трансы мотает абсолютно в курсе
если заказываешь на 5 вольт, то напряжение без нагрузки будет выше
причем тут какой то вольт
что имелось в виду я не понял

Vlmax, то есть смысл мотать больше витков
больше на первичку и пропорционально на вторичку
при этом излучение от транса меньше

теперь Liv, простите, догнал

1-lv:

При недостаточном количестве витков магнитопровод трансформатора будет входить в насыщение при увеличении тока нагрузки

Это заблуждение. Размах магнитной индукции в сердечнике определяется током намагничивания (то, что имеем на холостом ходу) и никак не связан с током нагрузки. Более того, если учесть падение напряжения на активном сопротивлении первичной обмотки, то больше шансов насытиться будет у сердечника ненагруженного трансформатора.

Ну а насчет борьбы с полем рассеяния - все верно. Виток или экраны не столь эффективны. Для кассетной деки обязательно надо предусматривать крепление трансформатора с возможностью поворота. Подбирая ориентацию трансформатора можно снизить наводки на магнитную головку в большей степени, чем применением экрана.

Vicos:

Кстати в Акаянах предусмотрено вращение транса конструкцией шасси.

много где предусмотрено, даже у вильмы

AlexWalkman, норм цена. Звук как и у всех Акаянов - специфффичский, на любителя. Послушайте, если есть такая возможность.
