siargy:

это ваще не имеет значения, ну будут ленты светица в полсилы, и чё?

серьезно?

Nickl:

Не говоря уже про то, что для теплого цвета могут быть разные токи для цепочек...

В основе и «холодного», и «теплого» светодиода лежит один и тот же синий (или иногда фиолетовый) кристалл на базе нитрида галлия InGaN. Разница в цвете свечения достигается не за счет самого кристалла, а с помощью люминофора — специального слоя, нанесенного поверх него.

siargy:

вангую в исходном драйвере токи в обоих каналах одинаковые, а вот напряжэния на лентах не факт, из чего следует что тупо паралелить разные ленты не стоит.

не надо множить сущности сверх необходимого. При одинаковом количестве диодов падение напряжения на них будет одинаковое. Как и протекащий через каждую из лент ток. Ленты включаютс коммутацией на минус ерез N-канальный мосфет. Их два штуки в одном корпусе стоит. Если ленты объединить, то через каждый из полевиков при включении будет течь удвоенный ток, что может быть не очень хорошо, ибо хез, с каким там запасом сборка стоит. Поэтому посмотреть даташит и ,при необходимости, заменить. А может и так жить будет.

Land:

В основе и «холодного», и «теплого» светодиода лежит один и тот же синий (или иногда фиолетовый) кристалл на базе нитрида галлия InGaN. Разница в цвете свечения достигается не за счет самого кристалла, а с помощью люминофора — специального слоя, нанесенного поверх него

да, но там скорее всего комбинация двух цепочек для плавного изменения цветовой температуры
А то что видимый свет излучает не кристалл а люминофор - это давно известно

GUK1969:

сборку долой и сток-исток в каждом канале накоротко

GUK1969:

Или проще, сборку долой и сток-исток в каждом канале накоротко. Гулять, так с музыкой искрами

и как вы управлять собираетесь такой простотой? Я понимаю, что ответить вы не сможете, но просто чтобы не дать вам понять, что ваш сарказм был замечен.

siargy:

нет, иди померяй

рука-лицо...

siargy:

когда каждая лента жывёт на своём канале, ток определяеца драйвером

и еще раз
реально влом объяснять азы.

Nickl:

да, но там скорее всего комбинация двух цепочек для плавного изменения цветовой температуры
А то что видимый свет излучает не кристалл а люминофор - это давно известно

нет. Там просто включают обе ленты, теплую и холодную и получают в сумме нейтральный цвет. Возможно шимом придавливают яркость при этом, но я сомневаюсь.

Nickl:

А то что видимый свет излучает не кристалл а люминофор - это давно известно

известно давно. Но не всем, это очевидно.

Land:

Я понимаю

... что Вам нечем, но всё ж попробуйте понять.
Примерно так должно было звучать))

Я в общем попробовал мультиком замкнуть два минуса, сработало. Горит как надо. Ток не замерял на лентах, делал замер напруги, выходило при тёплом режиме в районе 180 вольт, при холодном режиме 186 вольт что ли (или 183 вольта, уже точно не помню), при нейтральном режиме по 177 вольт на каждом минусе. Поставил перемычку на этих двух минусах, теперь только нейтральный режим и всегда 177 вольт. Яркость вроде не пострадала, нагрева тоже не заметил. Надеюсь трохи поработает

Похоже сгорел движок для робота мойщика окон

примерно такой

Не подскажете, они где-то продаются?

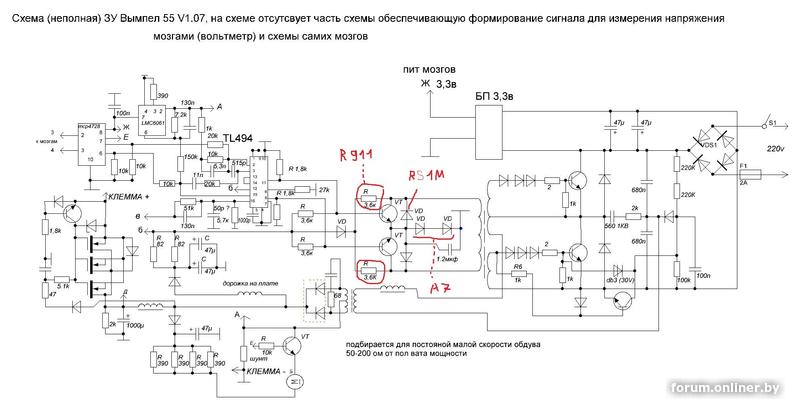

Зарядное Вымпел-55, силовая часть фактически блок питания AT (без дежурки)

Схема

Заявленная проблема - не включается, дисплей не светится, на выходе ноль.
На выходе силового трансформатора - импульсы частотой 30 герц, напряжение в точке "б" - полтора вольта.
По идее в момент старта первичка работает в режиме автогенерации, чтоб выдать напряжение, минимально достаточное для начала работы TL494, и частота автогенерации ну явно не 30 герц.
Вопрос 1: как работает автогенерация?
Вопрос 2: от номинала каких элементов зависит частота автогенерации?

Land:

схема мелковата под мое зрение.

Форум пережимает графику. Вот оригинал.

Land:

Ищите электролиты по цепи питания 494. Меняйте.

Мне бы разобраться, почему без 494 генерация десятки герц, а не килогерц. Может это и не автогенерация вообще, а 30 раз в секунду динистор безуспешно пытается эту генерацию запустить. Запитаю 494 от лабораторника, она начнет одно живое плечо качать, привет сквозные токи и силовые транзисторы в хлам.

Popesych:

какая то странная схема

Да там классика АТ. Можно любую схему открыть и по ней ориентироваться.

dmiple:

Вопрос 1: как работает автогенерация?

Без нагрузки или с малой нагрузкой: динистор пинает один транзистор, он открывается, начинает течь ток через силовой трансформатор и развязывающий трансформатор управления, который совмещён с трансформатором тока для питания баз силовых транзисторов. Как только трансформатор тока достиг насыщения, ток базы падает, силовой транзистор закрывается, энергия накопленная в трансформаторе начинает открывать второй транзистор, процесс повторяется для второго транзистора и далее по кругу.

dmiple:

Вопрос 2: от номинала каких элементов зависит частота автогенерации?

Индуктивность трансформатора тока и напряжение на нём. Больше напряжение - быстрее рост тока и быстрее достигнет насыщения. Индуктивность величина конструктивно постоянная, поэтому частота регулируется напряжением, в данном случае напряжение на обмотке это напряжение базы силового транзистора плюс напряжение на элементах в цепи их баз - резистор 2 ома и три диода. Добавим элементов - напряжение и частота возрастут, убавим, частота снизится. Но явно не 30 Гц, похоже действительно стартовые пинки идут, а дальше почему-то глохнет.
Когда вступает в дело 494-я она закорачивает обмотку ТТ со своей стороны, блокируя генерацию, а потом пинает с заданной частотой силовые транзисторы по - очереди переключая направление пинка в своей обмотке, запуская и обрывая автогенерацию для достижения нужной частоты и скважности.

Popesych:

Со стороны ТЛ494 и транзисторов от нее, на трансформаторе не проведен проводник на среднюю точку первички.

Не обязателен. Вначале оба биполяра открыты и закорачивают обмотку и ТТ в горячей части соответственно. Один из биполяров закрываем, через резистор 3,6 килоома возле него, обмотку и второй биполяр начинает течь ток - пошёл пинок в базу силового транзистора через трансформатор - пошёл период автогенерации. Через нужное по скважности время коротим первый биполяр на землю - обмотка замыкается, шунтируя ТТ в горячей части, автогенерация затыкается. В следующем такте транзисторы меняем и направление тока соответственно.
