Режектор на ОУ не проще чем пол-кило меди из-за бугра тащить?

Если именно режектор, то там катушка не сильно большая, и можно из тонкой проволоки 0.7-0.8. Проще купить на барахолке фильтры от любой акустики, и отмотать до нужных величин.
Для пробы можно взять железяку, и вводя в катушку как сердечник, менять индуктивность, в реальном времени.

Я предлагал катушку, самопальный купленный на барахле, но Паша хочет, чтобы смотрелась как завод, я не могу осуждать человека, который стремится к визуальной эстетике даже в таких вот мелочах))

mtz_fish:

Может и проще, но видимо есть свои заморочки.

Наверно правильнее -"тараканы".

mtz_fish:

я не могу осуждать человека, который стремится к визуальной эстетике даже в таких вот мелочах))

Это готовая конструкция? Или макет для проверки концепции, возможно, ошибочной? Или он (Паша), в последствии, если катушки не пригодятся, повесит их на стену в рамочке, для услаждения взора?

mtz_fish:

Взрослый, человек, сам решил, сам любится))

"Взрослый" человек за 12,5 рублей может купить фильтры от 10мас1 (там заводские катушки ~0,45mH) и баловаться сколь-угодно со своими режекторами -

larion:

Добавлено спустя 7 минут 52 секунды

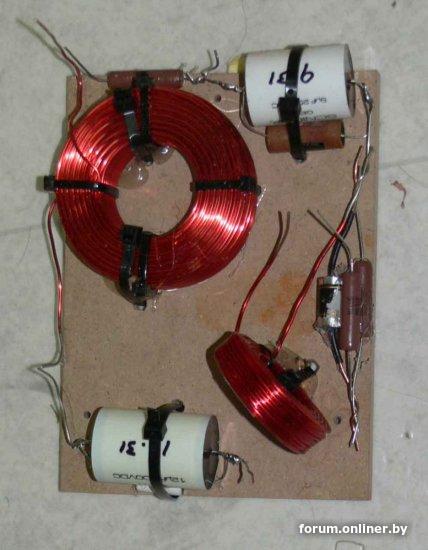

Вот 0.15мгн, это первый порядок самый верх фостекса подравнять, он позже добавлен. Режектор унутры макета.
Писанины уже больше по времени, чем это сделать.
Вот 0.15мгн, это первый порядок самый верх фостекса подравнять, он позже добавлен. Режектор унутры макета.

Обратите внимание на Закон электромагнитной индукции Фарадея

См. там также:

Теорема о циркуляции магнитного поля
Правило Ленца
Сила Лоренца
Теорема Стокса
Индуктивность
Электрический импеданс

Прибор Петроевского (к правилу Ленца)

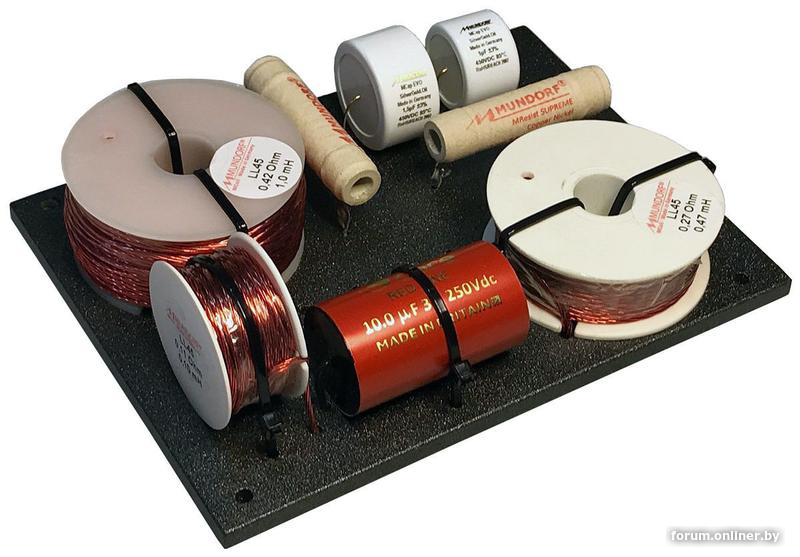

Проведите следующий эксперимент с пассивным кроссовером (разделительным фильтром) вынесенным из корпуса многополосной АС, подключенным к её динамикам :

меняйте осевое расположение катушек относительно друг друга и слушайте тональность и сфазированность АС ...

--

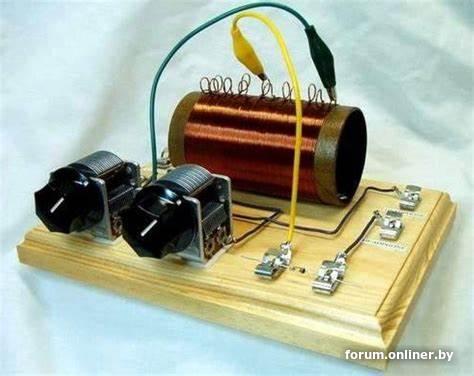

p.s. А, если у вас RLC фильтр только на высокочастотник -- поэспериментируйте вот с такой катушкой индуктивности с ответвлениями :

--

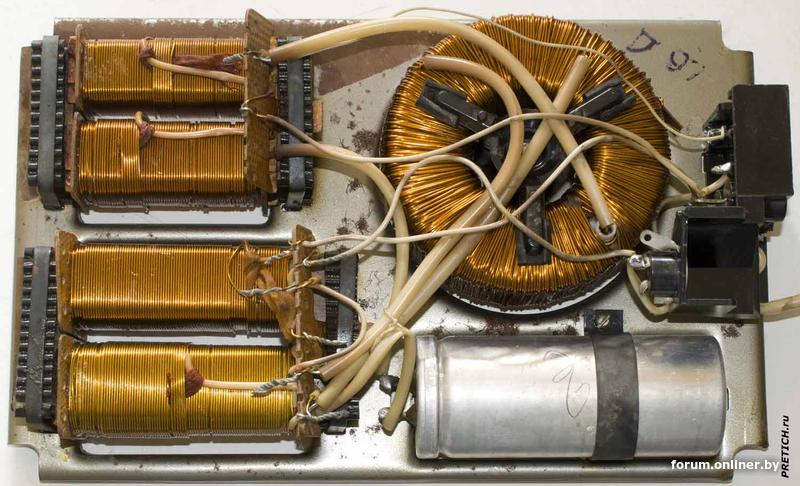

А, если, для совсем продвинутых экспериментов с катушками индуктивности разделительных фильтров АС ,(до сего момента вообще никем не описанных в Интернет) -- то, попробуйте размотать трансформаторы ТСА -..-. , например от БП советского электрофона "Мелодия -103" или старинных советских стабилизаторов напряжения "Украина-2" , которые были мотаны алюминиевым проводом , и свейте между собой эти алюминиевые провода с настоящими медными такого же диаметра -- и, намотайте такой витой парой катушку индуктивности, (при этом подключать в фильтр только медную обмотку, а концы алюминиевой замкнуть между собой) ...,(теория этого дела в видеороликах в предыдущем сообщении).

Pева:

тестер почему-то показывает около 7Ом (списываю на погрешность). На 4Омный С90 показывает почему-то 3.2 Ома. Наверное крону в тестере надо поменять.

Нет. Тестер показывает только активное сопр. катушек (НЧ), а импеданс измеряется на переменом сигнале и он, к слову не постоянный по частотному диапазону.

TypTop:

Следует учесть полярность)))

Спасибо, кстати, не подумал про этот момент. Но, как я вижу, полярность (+ и - ) указана на корпусах эстонии и с90, но rft и техниксах провода одинаковое цвета, и ничего про полярность ничего не отмечено

TypTop:

как поделится между АС сигнал , если например горб ЗЯ придется на впадину между горбами ФИ (?) , сохранится ли настройка каждой АС с учетом взаимного влияния на добротность динов(?) Останется ли ровной (условно) АЧХ? Это про НЧ диапазон.

к сожалению у меня нет осцилографа и прочей измерительной аппаратуры, и достаточного уровня знаний тоже, чтобы что-то измерить и сделать какие-то выводы. Только самые общие знания про закон Ома про параллельные и последовательные соединения.
Тестер пользую в домашнем хозяйстве только по мелочи - проверить, прозвонить, посмотреть на текущее напряжение в сети и пр.

Тестироваться комбинированная АС будет только собственными ушами, пользоваться от случая к случаю.

TypTop:

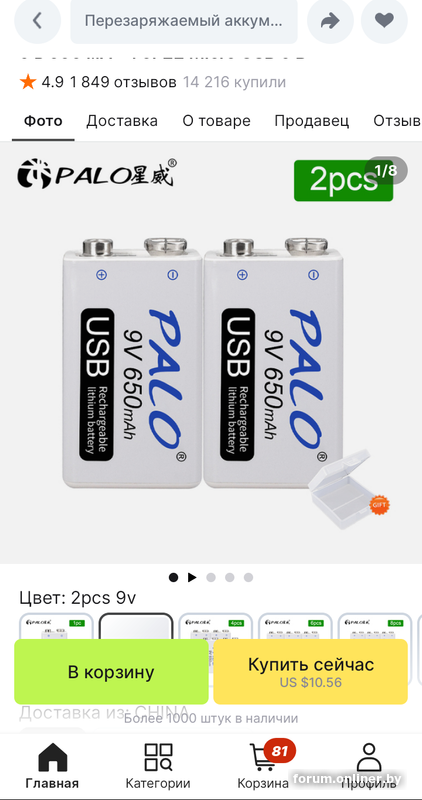

Покупать обдноразовые кроны дороговато, выгоднее использовать shuttle ,

Заменить источник питания раз в 5-6 лет - не такая уже дорогостоящяя покупка , к тому же ещё надо и зарядное покупать для акб, тоже вложение.

Pева:

но rft и техниксах провода одинаковое цвета, и ничего про полярность ничего не отмечено

Смотри внимательнее, метка, штамповка...Если только провода из колонок без маркировки, тогда 1.5в батарейка и по смещению диффузора НЧ.

О, никогда такого не было и вот апять...
