Паяльник & Отвертка TEAM part II

vilin, фото "тумблера" в студию, и что за плита новая только подключил?

vilin:

может ли выбивать тумблер из-за электроплиты и по какой причине?

плохо видно какой там тумблер...

например такой

тумблер может выбивать при превышении протекающего через него тока больше номинала. Но это в случае использования его в бортсети...

Smirno101:

Помогите пж рассчитать тогда какой нужен кабель по сечению, если нужна длина метров 15 и ток заряда максимальный 32А. Потому что онлайн калькуляторы всякие на 15 метров и 32А выдают сечение 4мм, оно как бы и есть.

ввг3х6

Smirno101:

Когда выставляет ток заряда 22 или 24А (не помню точно), провод уже становится ощутимо теплый, навскидку так градусов 45. У соседа зарядка до 32А, он боится включать на все 32А, раз на 22-24 провод уже ощутимо теплый.
Почему он так греется? Там провод медный, многожильный, сечением 4 квадрата. Разве у него рабочий ток не до 40А? Там 220В в розетке. Провод покупал в Материке вроде или Оме, причем ценник был за него высокий, не похоже что шляпа провод.

все что больше 16А из однофазной розетки требует использования специальных соединителей...

VOVAN_L300:

во-во и сопротивление не дурно было бы измерить

да там люминька крашенная будет сечением пару квадратов...

МП42:

купите на участок радиостанции и будет вам связь

РБМ вполне справится

VOVAN_L300:

троху накрутил просмотров

Стоит новый тумблер. Год назад электрик приходил. Плита 10 лет. Если раньше работало все хорошо, то теперь чайник электро и плиту электро одновременно не включить. Это на квартире съемной. А дома у родителей получается включаешь машину стиральную на бережную стирку, обороты добавляет даже если 600 сначала выбивало фильтр, а потом начал щёлкать тоже тумблер. Если например замену электрики проводить как это сделать?

КляйненЕнотен:

у каких это таких моделей радиотелефонов трубка умеет быть репитером?

Ок. Пусть будет стакан.

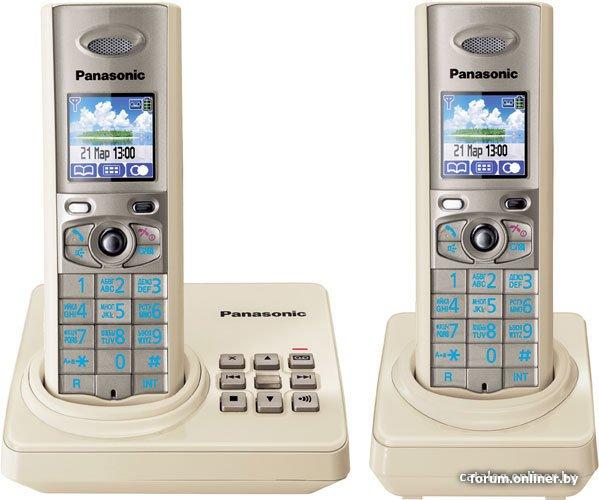

это репитер?

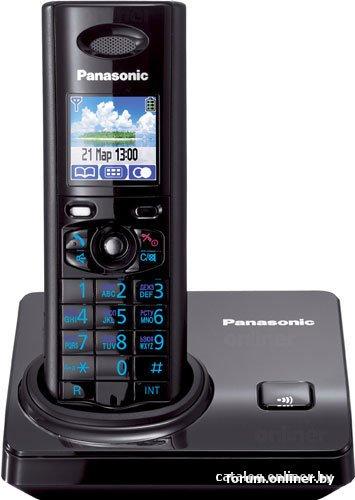

а эта база может быть репитером?

Комрады, есть ГУРУ в реле? Обычных электромеханических.
Преамбула.
У Джили Кулрей есть попогревы. В беларуской интерпретации этой приятной ф-ции есть блок, ф-я которого тригерить слаботочную кнопку на реле, которое уже подключает спираль в сидушках. Тупо вкл выкл.
Руки чесались, я свой блок сделал, который много ф-й имеет, где вместо реле поставил мосфеты, и шимлю попогрев. На первой версии критики спросили, а чего реле убрал? вдруг мосфет станет перемычкой, а реле хоть старый ф-онал оставит. И эта критика у меня так в мозгу засела что 3-ю версию платы сделал с реле EX2-2U1S.
Амбула.
Красиво было на бумаге, но забыли про овраги. Реле сцуко греется, даже без тока через него, тупо греются две катушки, да так что у меня защита по перегреву платы срабатывает. (я в прошивке установил 85 град).Еще мосфеты ток через себя не пускали а уже реле перегревает плату. Ну думаю реле хреновое выбрал (хотя... выбор был не велик на момент заказа плат), включаю штатную плату, там тоже реле греется.
Тут пришла мысля, а почему бы не подать напругу для сработки а потом снижать напругу на реле до уровня тока удержания. Но тут вопрос, до какой степени?
Вопросы:
- Сопротивления замкнутых контактов. Ток через катушку реле создает магнитную силу на для прижима контактов. Чем выше ток, тем сильнее держат контакты. Реле рассчитано на 30А, у меня нагрузка хорошо если 7А будет.
- Вибрация. На кочке удержит ли ток удержания от само произвольного отщёлкивайся контактов?
-Температура. Предпологаеться использование платы в том числе от -40 градусов. Нет ли корреляции температура/ток удержания?

На натурных экспериментах с реле, у нее минимально напряжение удержания 2.2В
По первому пункту пустил 11А через реле и мерил напряжение падения на контактах. От напряжения на катушке это напряжение не зависит.
Думаю остановиться на 4В напряжение удержания

Victorio, ага. Т.е. если хочешь сделать хорошо, сделай это сам?

Popesych:

Думаю остановиться на 4В напряжение удержания

Так ШИМом держи. А от тока через катушку сопротивление контактов реально не будет зависеть. И всё тут очень просто. Замыкание реле состоит из двух стадий:
1. Язычок подтягивается к катушке до момента касания контактов. Отсаётся зазор между язычком и сердечником.
2. Потом выбирается минимальный зазор между язычком и сердечником, изгибая пластину с контактами. При этом сила притягивания язычка становится максимальной и в несколько раз превышающей нужную для нормального функционирования.

И ещё, не забывай, что снизив напряжение на обмотке вдвое, ты снизишь мощность на ней вчетверо. Это я к тому, что я лично остаил бы вольт 5-6, для надёжности. А вообще, нафиг там это реле нужно. Жопный подогрев не способен разогреться до сколь-либо опасной температуры.

Popesych:

-Температура. Предпологаеться использование платы в том числе от -40 градусов. Нет ли корреляции температура/ток удержания?

Корреляции нет. Вот только везде в амбуле фигурирует не ток, а напряжение удержания . Что как бы неправильно, это - условная величина. Магнитное поле создает ток, а не напряжение.
Соответственно, если при определенном фиксированном напряжении хватает тока для удержания при +40, то его и подавно хватит при -40.

Трясу MDR-60-12 - что-то брынчит внутри. А это ферритовая трубка по ножке диода

елозит.

Вот жеж.

Помогите, в очередной раз, опознать деталь:

Стоит в первичной цепи довольно простого зарядного Ni-Cd батареи недорогого шуруповёрта.
