zag:

dimmmmm, КляйненЕнотен, шьёрт побери))) там же транзисторы или как их там на нейкой термопасте прикручены, плату поднимешь и что потом? Надо на какую-то пасту ляпить? Похоже надо к специалистам, только где их взять кто после ремонта на пасту все посадит)))?

Проще продать как есть, и купить другой. Ремонт обойдется не сильно дешевле...

Ну хз вышло как вышло, точно неуверен, но как будто только и перепаяли резистор и кондер

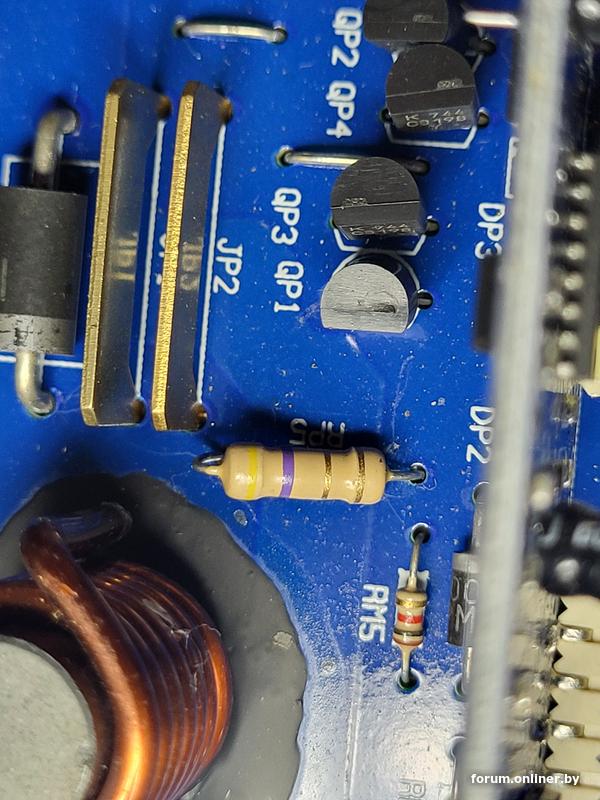

выглядит это так((

И за это 70р. ну хз. Музло работает)) правда в интернете находил, что резистор тот на 22ом, а впаяли как я понял на 4.7ом. Не знаю на что это влияет, но как-то по ощущениям ударные прям резче, чётче стали.

Рубль за пайку, и 69 за то, что знали что и куда паять

конденсатор, похоже, из материнки выдран

Как-то тут спрашивал про OLED 1602, на самом ли деле они такие дорогие (примерно 20$). Выяснил, что дешевле не бывает, а раз так, купил. Поставил в приборчик вместо LCD, чуть подправил код инициализации, выглядит отлично. Но весь прибор перекосило от помех, это просто адский ад какой-то. При среднем потреблении 23 мА этот индикатор потребляет импульсы тока до 200 мА, причем идут они хаотично и довольно медленно, частота повторения пиков порядка 2 кГц. Конденсатор по питанию слабо помогает, нужна очень большая емкость. На фото сигнал с датчика тока 1 Ом в питании индикатора, одна клетка - 50 мА тока потребления. По X - 200 мкс в клетке.

На плате индикатора есть преобразователь, который делает примерно +13.7 В. Используется внутренний контроллер преобразователя в WS0010, снаружи только ключ, диод и дроссель. Работает это всё очень примитивно, частота низкая, алгоритм, похоже, обычный релейный, отсюда и куча помех. До этого использовал графический OLED, там всё гораздо красивей, на плате стоит нормальный DC-DC. Попробовал здесь отключить преобразователь - помехи практически ушли, остались совсем небольшие в такт с коммутацией пикселей. Но от 5 В пиксели едва горят. Попробовал подать напряжение от внешнего БП - хватает 9 В, при дальнейшем повышении яркость почти не растет. Но это не совсем удобно. На плате индикатора есть место явно под микросхему преобразователя. И куча перемычек для выбора режимов работы. Может кто-то сталкивался, что тут должно стоять?

GUK1969, да и он это сам нашел
китаец на 16В

dimmmmm,

Могли бы и сэкономить 65 руб. А то и все 70.

ну надеюсь не последние)))
Если бы совет пришел во время, что попробуй типо поменяй может и поможет, то да, а так уж бог с ним.
усилок уже отрабатывает, ляцеу з дзярэуни адзин, улупиу музло дык мурашки аж пайшли))) уахх.
Всем спасибо за участие в моем вопросе

как вспомню, так вздрогну

кто советское чинил тот в цирке не смеется

МП42:

Ну а чего там такого страшного?

Из мтрашного там только время, отнятое от других своих дел.

МП42:

ну так бесплатно никто и не обещает.

вот тут и начинается арифметика, стоимость часа полного пансиона мафона и количество данных часов...
