zag:

Может кто подскажет, что ему и куда впаять, чтоб он хоть какое-то время не оболванивался))) заранее спс

на другой стороне платы должен быть аккум небольшого размера. Он сдох. его надо заменить.

я бы воткнул ионистор. 10ф на сохранение настроек можэт и хватит

zag:

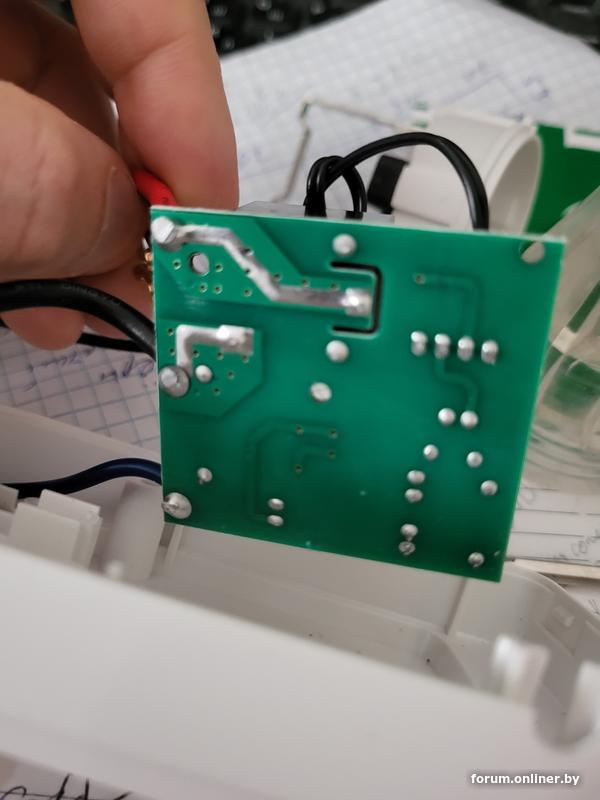

Land, dmiple, да я тоже так думал, что должно, что-то такое быть. Вот раскрутил, а там нету ничего((

где фото платы, на которой дисплей?

zag:

Думаю это модель без акума((

Искать, на какие ноги запитывается U2 и U3 (судя по КРЕНке, +5В, или, прямо на ее выход) и городить резервный источник питания от пары 18650 со стабилизатором и развязки, хотя бы из пары диодов. Думаю, на несколько суток как минимум, должно хватать, не неделями же дома отсутствуете.

GUK1969, это точно слишком))) мне чтоб кратковременные сбой переживало где-то час ну 1.5
siargy, вот я хоть и не шарю, но что-то такое мне кажется было-бы и ок. Только куда это припаять конкретно)))

zag:

GUK1969, это точно слишком))) мне чтоб кратковременные сбой переживало где-то час ну 1.5

ионистор. Внизу корпуса место вроде есть подходящее. Но его надо правильно подключить, чтобы от него только контроллер питался, а все остальное -- нет.

даташит на ft61fcc3a не гуглится у меня. А по фото я не уверен, куда питание приходит. М.б. 1 нога. Но это не точно Прозвоните, куда приходит цепь от левой ноги 78l05 на какую ногу МК.
ионисторов вот таких пару-тройку штук в параллель https://www.chipdip.by/product0/9001708955 но надо резистор поставить на ограничение тока заряда. И диод между ногой питания и штатной цепью 5 вольт.

siargy, М. Партизанская. Вот нашёл фотку аналогичного устройства и там как будто есть ионистор

фота

С11 просто криво но припаян.

фота

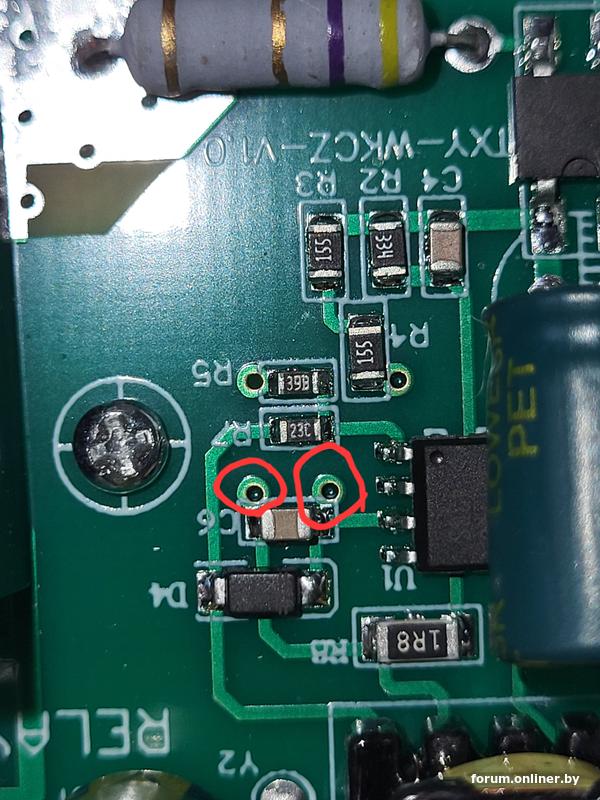

А вот на моей плате есть отверстия, может в них просто впаять ионистор?

вот

arhitektor1988, на моей версии так не работает.
Вобщем попробую продать его на куфаре, и куплю тот который с энергонезависимой памятью.
У меня был такой, но в нем датчик температуры здох. Я его вернул по гарантии и вот купил новый, но неусмотрел этот момент со сбросом настроек.(
Думал если просто, что куда впаять так провел бы апгрейд.))
Всем спасибо но если кто-то, что-то знает, то вы знаете где меня найти))

заказал из Китая фонокорректор JRC2150BBE для советского винилового проигрывателя, но продавец прислал комплект с трансформатором с двумя проводами вместо трёх. Он тут бесполезен? Где в Минске можно купить подходящий трансформатор?

из описания товара:
Версии плата усилителя + силовой трансформатор + 2 гнезда Lotus с экранированным проводом 300 мм
Рабочее напряжение двойное переменное напряжение 10-17 В
Размер платы 85 мм x 50 мм

Мощность или ток не указаны, наверное 1А.
