andrejj-medan:два, как моя половинка. работает от 40 герц

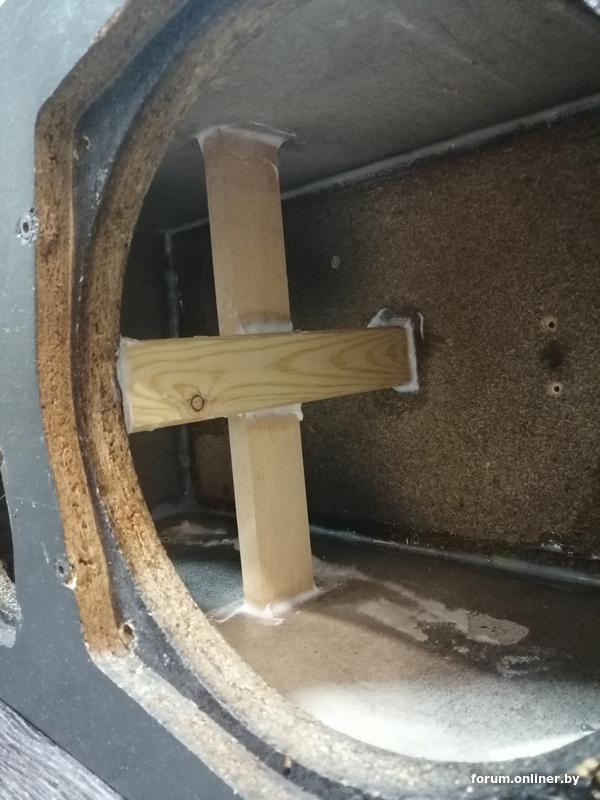

в процессе сборки.
...,

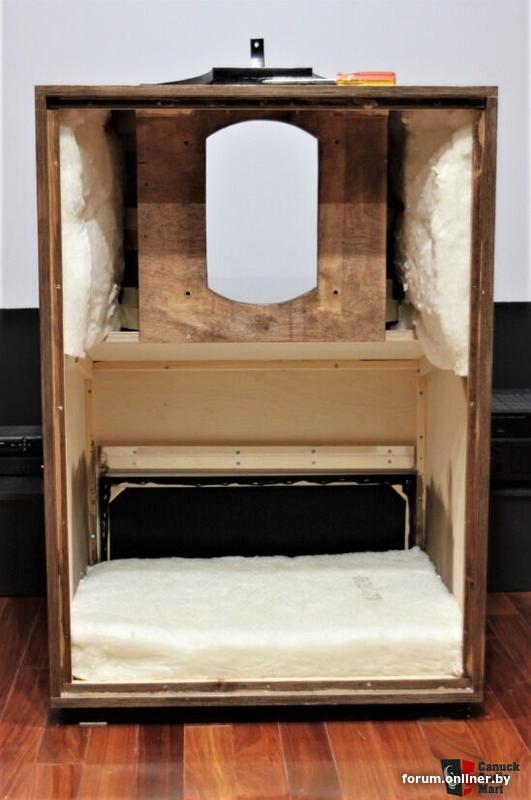

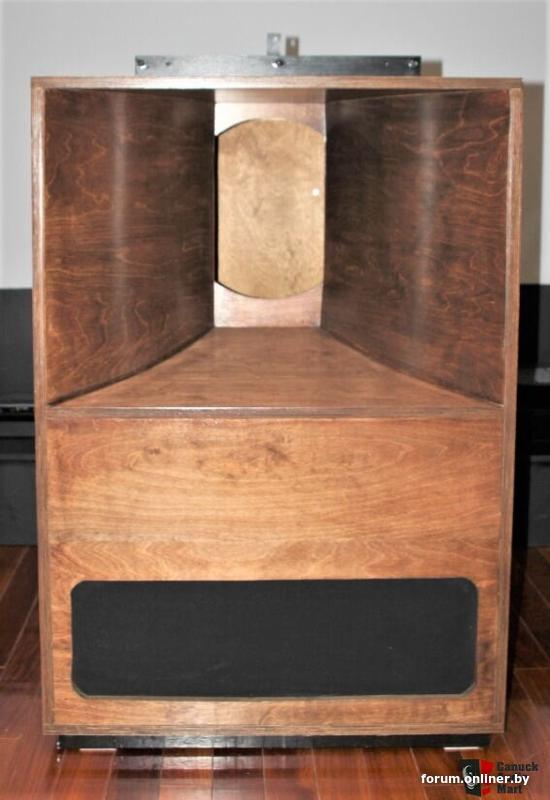

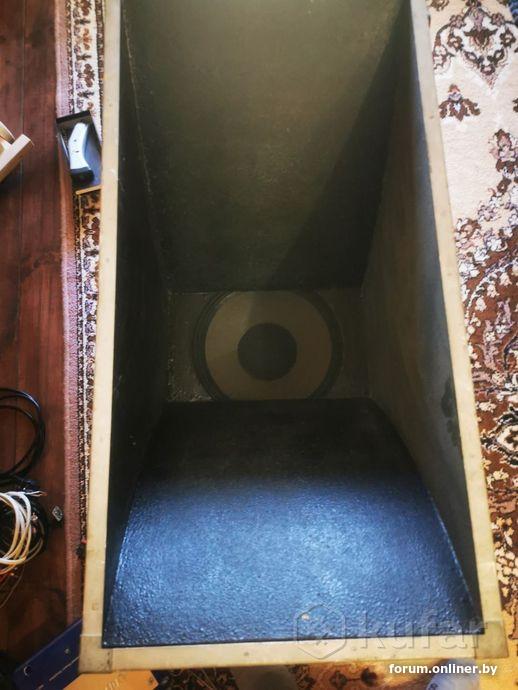

из многолетнего множества практических экспериментов с различными кинаповскими колонками ---> на сегодня, у нас эта концепция на фото ( при условии полного отсутствия задней крышки этого рупорного корпуса !!
) ---> наилучшее практическое корпусное оформление для использования известного кинаповского динамика 4А-32 в бытовых условиях для качественного прослушивания музыкальных записей различных жанров :
4а32 в эту АС не станет он высокий крышка не закрывается

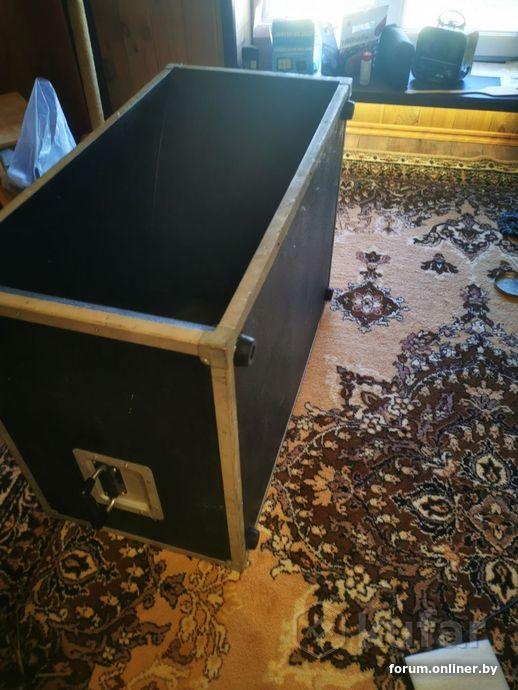

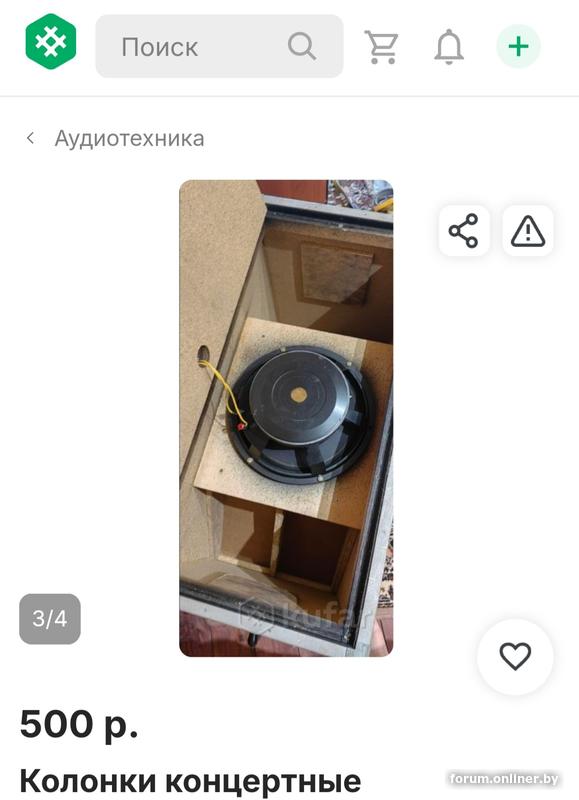

эти корпуса под актоны
yasha212:
..., именно из такого заводского мелкосерийного корпуса это в свое и было сделано методом установки сверху панели под питерский 15" второй такой же панели в размер кинаповского 4А-32-У4 (а, задняя крышка этого корпуса просто не закрылась из за торчащего альникового магнита динамика ЛОМО 4А-32 ) ... , результат тогда просто ошеломил , в дальнейших многочисленных корпусных решениях с тридцатьвторыми такого и близко не было...
p.s...., далее, уже используя самаркандский динамик 4А-32В с ферритовым магнитом и проставку из брусков по периметру крышки --ее закрыли -- и было намного хуже по музыкальности ...
..., такой корпус ставится вертикально по высоте...
...,
ирония в том, что зарубежная кинотеатральная рупорная акустика разрабатывалась в 50-е/ 60 е годы прошлого века совсем не для стереофонического звучания в нынешнем понимании этой концепции :
Второй способ получил название псевдостерео, и в отличие от первого не требует нескольких микрофонов для записи звукового поля. Стереофоническая фонограмма создаётся путём распределения по разным каналам нескольких исходных монофонических записей при помощи панорамного микшера . При создании псевдостереофонических фонограмм разные источники звука записываются по отдельности или для них устанавливаются отдельные микрофоны. Затем, в процессе сведе́ния (микширования) полученные сигналы распределяются по каналам готовой фонограммы. При этом эффект локализации источников звука создаётся как регулировкой уровня записи в разных каналах, так и коррекцией частотной характеристики, поскольку известно, что высокие частоты в наибольшей степени влияют на иллюзию направления. Кроме того, эффект дополнительно достигается регулировкой интенсивности отражённого звука и степени запаздывания с помощью линий задержки.
Также псевдостереофоническим (квазистереофоническим) называют эффект, получаемый при помощи устройства, помещаемого между монофоническим источником сигнала и стереофоническим усилителем, либо между монофоническим усилителем и стереофонической акустикой. Оба вида устройств известны по меньшей мере со второй половины пятидесятых; действуют они за счёт различий частотных и (или) фазовых характеристик каналов.
В 1960-е годы в США часто практиковался выпуск так называемых дуофонических грампластинок, в которых изначально монофоническим записям придавался эффект стерео. Монозапись распределялась по двум каналам с одновременной коррекцией частотной характеристики. В канале, соответствующем частичной локализации звука, подчёркивались высокие частоты, тогда как в противоположном они заглушались при сохранении уровня низкочастотных сигналов. После этого звук в одном из каналов подвергался задержке на доли секунды, создавая, таким образом, эффект ложного эха. Звукозаписывающие компании поступали так с одноканальными записями, сделанными перед внедрением стереотехнологий (пластинки Элвиса Пресли, Фрэнка Синатры), или в силу каких-либо технических причин записанных по одноканальной системе, несмотря на возможность стереофонии (The Beatles, The Beach Boys ; так называемый fake stereo) .
В кинематографе
В кинематографе псевдостереофония пришла на смену многоканальной исходной записи в начале 1960-х годов, из-за технологической сложности синхронной киносъёмки. В Голливуде от линеек из нескольких микрофонов отказались в 1958 году, а в СССР эта технология была признана устаревшей в 1968 году; одним из последних советских широкоформатных фильмов, фонограмма которого записана пятиканальными стереомикрофонами, стала картина Война и мир . В дальнейшем исходную фонограмму записывали одноканальными магнитофонами с последующим распределением по каналам с помощью панорамного микшера; на киностудии Мосфильм для этого был сконструирован пульт стереофонической перезаписи с панорамным регулятором.
Американская псевдостереофоническая система звуковоспроизведения Перспекта была основана на автоматическом переключении единственной звуковой дорожки на разные громкоговорители. Для этого в фонограмме записывались дополнительные управляющие сигналы с частотами 30, 35 и 40 Герц, не воспроизводящиеся усилителем. Сигналы каждой частоты подключали соответствующие громкоговорители, расположенные за экраном кинотеатров системы Виставижн , создавая эффект следования звука за изображением.
На радио
В ЧМ-радиовещании наличие так называемого пилот-тона на частоте 19 кГц является признаком передачи стереофонического сигнала. Выделенная в радиоприёмнике вторая гармоника частоты 19 кГц (38 кГц) используется как опорная частота для полного восстановления стереофонического сигнала.
..., поэтому, в современном стерео звучании рупорную ШП акустику с широким устьем --- гораздо эффективнее глиссадно раскрывать только по вертикали, и уж точно не исключительно по горизонтали :
Слава-Космонавт, Давно хотел спросить, вот это фото где динамик в прямом рупоре, сверху и снизу чуть закрыт - это типа компрессионной камеры?
Слава-Космонавт:наилучшее практическое корпусное оформление для использования известного кинаповского динамика 4А-32 в бытовых условиях для качественного прослушивания музыкальных записей различных жанров :
улучшить звучание можно, если задний объём нагрузить на фазоинвертор, настроив его на Fрез динамика. Сложность таких конструкций, это выровнять излучение рупора и ФИ. Но это лучше, чем то, что вы предложили.
Neadych:Слава-Космонавт, Давно хотел спросить, вот это фото где динамик в прямом рупор сверху и снизу чуть закрыт - это типа компрессионной камеры?

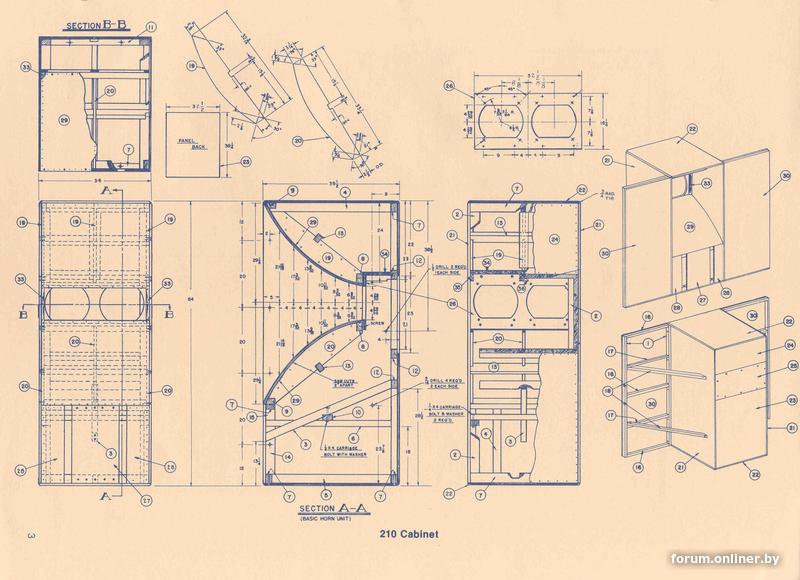

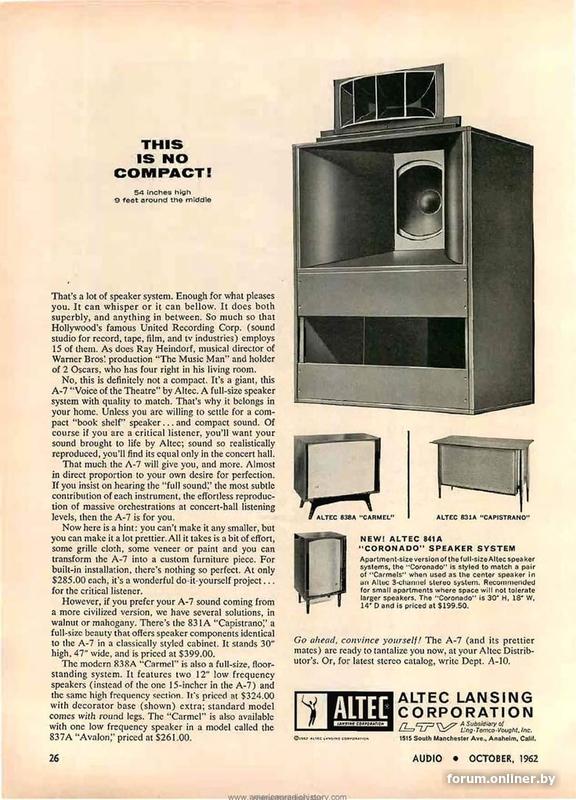

..., история этого двухбокового сужения фронта диффузора пошла еще со времен кинотеатральной акустики Altec A7 Voice of the Theatre, и она заключается в тех формулах расчетов устья, глубины, и глиссады раскрыва ШП рупора, (но!, тут необходимо учесть что эта кинотеатральная рупорная акустика в те времена 50/60-ых разрабатывалась не для современного стерео звучания) :
p.s. ..., в нашем случае случайного эксперимента с подобной рупорной концепцией в её редком варианте ОЯ --- теоретически, эти боковые заужения диффузора 4А-32 весьма благотворно повлияли на наложение звука обратного акустического замыкания, (был опробован вариант и без них)...
andrejj-medan:Слава-Космонавт:наилучшее практическое корпусное оформление для использования известного кинаповского динамика 4А-32 в бытовых условиях для качественного прослушивания музыкальных записей различных жанров :
улучшить звучание можно, если задний объём нагрузить на фазоинвертор, настроив его на Fрез динамика. Сложность таких конструкций, это выровнять излучение рупора и ФИ. Но это лучше, чем то, что вы предложили.
...,
с эффективным применением в самодельной акустике для бытовых условий советских культовых кинаповских динамиков семейства 4А-32 -ых -- слишком мало хоть чуть приемливых вариантов по современным методам оценки высшего качества стерео звучания муз. записей большинства жанров...
|
офлайн
Senior Member
|
||
14072 |
17 лет на сайте
|
|
|
Нужен замер параметров Т-С для двух сч 3,5", двух сабов 12" И двух мидбасов 7"
Всего 6 динамиков. Минск. Возмездно.
Порекомендуйте кого, плз.
|
офлайн
Senior Member
|
||
555 |
7 лет на сайте
|
|
|
|
офлайн
Neophyte Poster
|
||
4 |
10 лет на сайте
|
|
|
Доброго времени суток. Подскажите, поииз, кого нибудь из мастеров, которые из 6штук полуисправных а больше нет s 90х, на их базе с усовершенствованием и заменой компонентов могут в одном корпусе собрать колонки 2 штуки вертикального типа по 2 басовых динамика на колонку
P.S. у самого ручки именно на такое кривые, сам не наречу и правильно не соберу. Да и с подбором компонентов такая же фигня... Но... Слышал, гуляют на просторах интернета не плохие проекты по спариванию s 90 в один корпус с доработками достойно получается. Если есть такие специалисты, интересно было бы их мнение и цена вопроса. Минск желательно, но можно и по всея Беларуси подвезти
|
офлайн
Senior Member
|
||
7083 |
18 лет на сайте
|
|
|
alexturbo1975:Доброго времени суток. Подскажите, поииз, кого нибудь из мастеров, которые из 6штук полуисправных а больше нет s 90х, на их базе с усовершенствованием и заменой компонентов могут в одном корпусе собрать колонки 2 штуки вертикального типа по 2 басовых динамика на колонку
Добавлено спустя 5 минут 18 секундP.S. у самого ручки именно на такое кривые, сам не наречу и правильно не соберу. Да и с подбором компонентов такая же фигня... Но... Слышал, гуляют на просторах интернета не плохие проекты по спариванию s 90 в один корпус с доработками достойно получается. Если есть такие специалисты, интересно было бы их мнение и цена вопроса. Минск желательно, но можно и по всея Беларуси подвезти
Добрый_Дедушка:Баловство это.
..., тут, сделать возможно прилично и достойно, если соблюсти главное правило -- любое попарное подключение динамиков одинакового сопротивление в самодельных трехполосных АС --- всегда делать только ПОСЛЕДОВАТЕЛЬНОЕ!, (и весьма желательно с немного отличающимися частотами резонанса в паре)
..., и так, план составной сов/сэконд концепции таких АС от Славы-Космонавта :

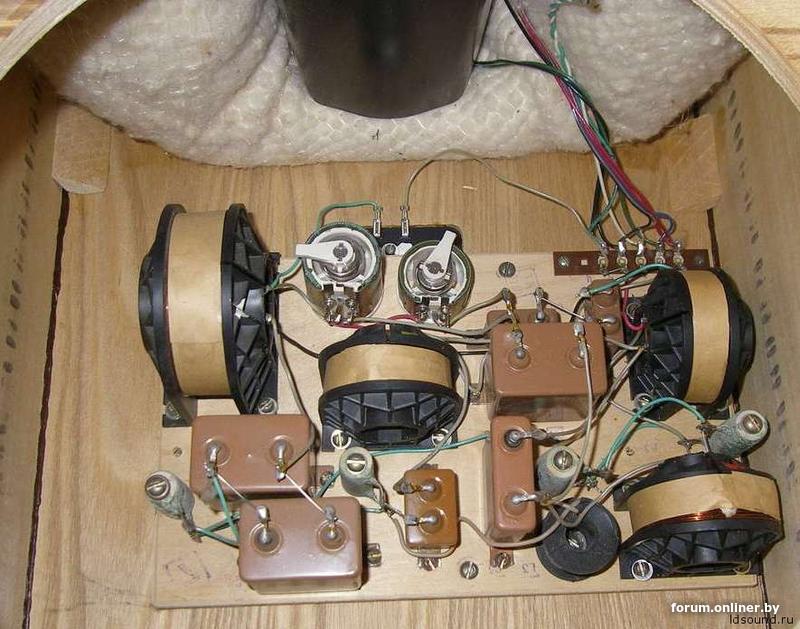

1)., находим в продаже на вторичке отдельно разделительные фильтры от колонок Radiotehnika S-90B , (если взять концептуально похожие фильтры от S-90F или от S-90D --- то с их подгонкой в будущий общий дизайн будет намного сложнее);
p.s..., разделы полос фильтров от S-90D строго рассчитаны по заводу под динамики сопротивлением : НЧ-8 Ом, СЧ-16 Ом, ВЧ -25 Ом, поэтому находим на вторичке пары похожих динамиков для последовательного включения их между собой сопротивлением в два раза меньшим, а именно НЧ-4 Ом, СЧ-8 Ом, ВЧ -16 Ом

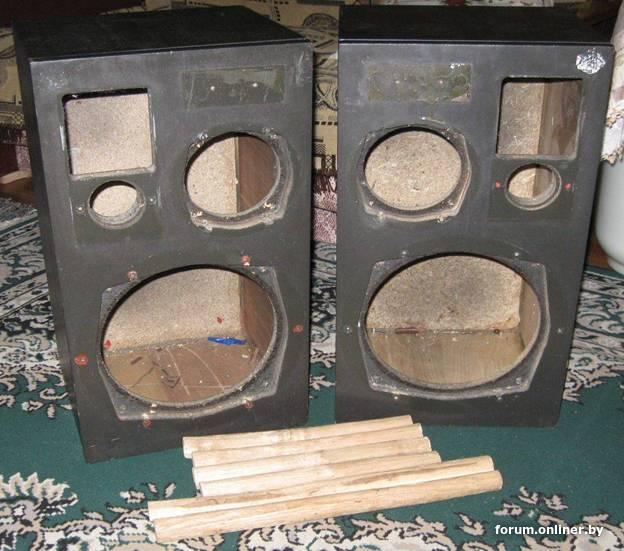

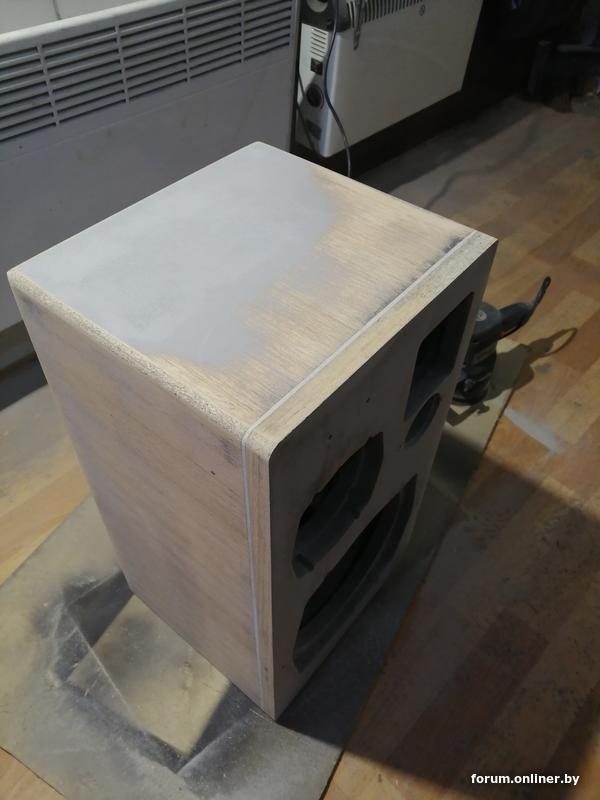

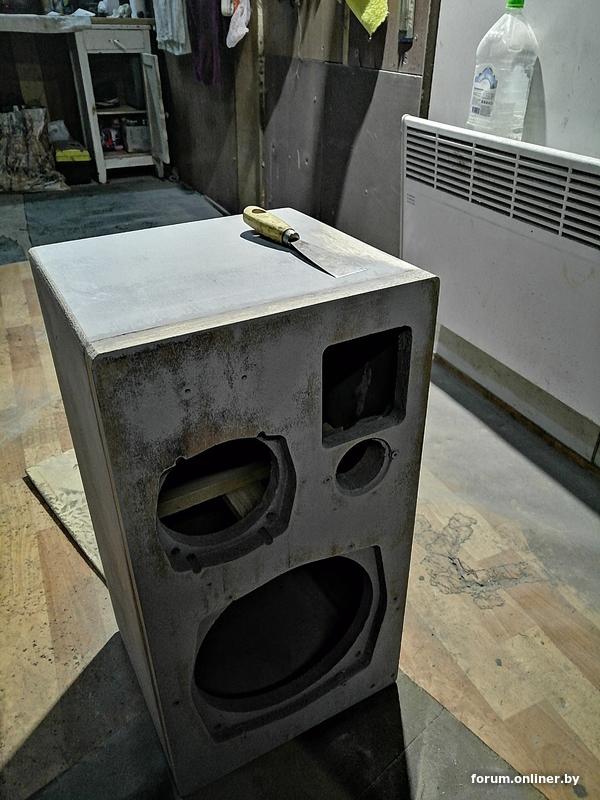

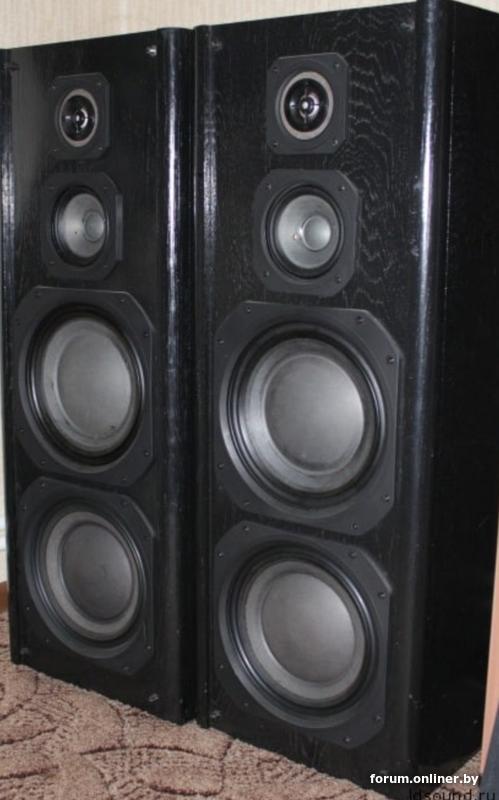

2)., находим в продаже на вторичке две пары симметричных пустых корпусов от колонок 25АС-027 “Амфитон”, обрабатываем их, и свинчиваем по высоте симметричные пары так чтобы НЧ динамики были по краям сверху и снизу такого общего корпуса ;
3)., находим в продаже на вторичке разные по внутреннему объему две пары пластмассовых СЧ стаканов, (это могут быть родные амфитоновские 027-е стаканы и например стаканы от колонок ВЕГА 25АС-309
p.s..., для разно/резонансно настроенных и последовательно соединенных между собой пар --- необходимо герметично вставить в эти стаканы строго 8 Ом-ные СЧ динамики 15ГД-11, он же 20 ГДС-1 (огромное количество аналогов)
4)., находим в продаже на вторичке разные по подвижкам (пластиковые и шелковые) для разно/резонансно настроенных и последовательно соединенных между собой пар, строго 16 Ом -ных ВЧ динамиков типа 10ГДВ-35 от РРЗ
5)., находим в продаже на вторичке разные по диффузорам кернам и магнитам для разно/резонансно настроенных и последовательно соединенных между собой пар, строго 4 Ом -ные НЧ динамики -- например 30ГД-1 от РРЗ и 50ГДН-3-30 с отверстием в керне
Слава-Космонавт, СЧ динамики на каком расстоянии будут друг от друга?
ВЧ динамики на каком расстоянии друг от друга?
|
офлайн
Senior Member
|
||
7883 |
9 лет на сайте
|
|
|
alexturbo1975:гуляют на просторах интернета не плохие проекты по спариванию s 90 в один корпус с доработками достойно получается.
По-моему проще продать остатки S90 желающим, чуть доложить и купить что-то готовое заводское, если сами S90 не устраивают
yasha212:Слава-Космонавт, СЧ динамики на каком расстоянии будут друг от друга?
ВЧ динамики на каком расстоянии друг от друга?
... эти амфитоновские 027-е корпуса симметричные --- там в попарной самодельной концепции возможно что угодно из комплекта НЧ/СЧ/ВЧ динамиков приблизить, (и по вертикали, и в широком горизонтальном и в перевернутом квадратном боковом варианте) :
Pева:alexturbo1975:гуляют на просторах интернета не плохие проекты по спариванию s 90 в один корпус с доработками достойно получается.
По-моему проще продать остатки S90 желающим, чуть доложить и купить что-то готовое заводское, если сами S90 не устраивают
... существует немало аудиоманов --- которым непреодолимо!, надо что то сделать свое, готовое из аудио аппарата их никогда не устраивает
yasha212:Слава-Космонавт, вы советуете стандартный фильтр от С 90.
Какбы расположение динамиков должно соответствовать, диаграмме направленности....
...,что касается фильтра --- то лучше будет взять именно указанный готовый от 8 Ом -ной S-90B и однозначно забыть про него далее --- иначе на практике при его самостоятельном изготовлении и настройках --- вся такая концепция просто не осуществится...
|
офлайн
Senior Member
|
||
7883 |
9 лет на сайте
|
|
|
|
Слава-Космонавт:существует немало аудиоманов --- которым
Есть конечно, только владелец трех пар С90, мне кажется, не из этой категории. Собрать/переделать новые корпуса, фильтра, динамики, боюсь даже думать сколько это займет времени, и тем более оплаты услуг.
