Дециметровая антенна для приёма цифрового ТВ DVB-T/T2

Loskutok, всё верно Сам точно также покупал на рынке. Потом ездил и менял на другую. В течение двух недель никаких проблем)

GM:

shmauser:

Слухайте, а "направляем на свою вышку" для этих тройных квадратов - это большим квадратом в сторону вышки или меньшим?

Меньшим.
Определить расстояние и направление на передатчик можно с помощью Карт Гугла : в нужной точке ставим курсор, нажимаем правую кнопку - Измерить расстояние, потом двигаемся по карте до следующей точки и нажимаем левую кнопку. Для наглядности можно слева внизу выбрать вид со спутника.

Я тоже думал что меньшим, и вот что нашел:

Выходит, что тройной квадрат и так отличная антенна, а если ее еще правильной стороной к вышке направить, то сигналом можно будет делиться с соседями ))

Ivan_Grozniy, предложение под картинкой осталось непрочитанным?

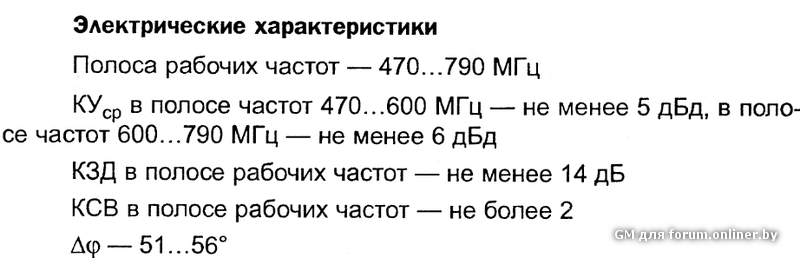

Скачал книгу Никитина, как бы оригинал происхождения:

если интересно здесь:
http://publ.lib.ru/ARCHIVES/N/NIKITIN_Vil'yams_Adol'fovich/_Nikitin_V.A..html

Да не о чём спорить: тройной квадрат - давно известный вариант волнового канала. С присущими ему недостатками - настроен на приём одного канала. Если вас интересует только 48 канал (социальный пакет) - то всё пучком, если габариты устраивают. А если ещё нужны 32 и другие каналы ...

живу в вилейке. история моя такова:
сгорела после грозы антенна-полячка (усилитель), а вышку 10 метровую из труб валить не хочется - выкапывать нужно, тяжелая, тесно на участке, просить нужно помошников..
взял скрутил из проволки алюминиевой "шестерной квадрат" (6 страница форума) на 58 канал (вышка в молодечно) повесил на чердаке под коньком (примерно 5-6 метров) - принимает хорошо, ничего не скажешь. но вот только 8 каналов! а на полячке были еще мктв и бт-5, неговоря про лабуду почти из 80 платных закрытых! вот как теперь жить...
может есть какие самоделки многоканальные или расчеты как старую советскую "каппу" перделать на цифру(есть куча люминевых трубочек и проволки)?

GM:

185
# 14 августа 2016 17:55 Редактировалось GM, 1 раз.
kosmogor, до Молодечно километров 20, поэтому должно хватить антенны с усилением 6 дБ.
Проблема в том, что 58 и 25 каналы находятся слишком "далеко" друг от друга - антенна нужна широкополосная. Квадраты, особенно "шестерной" - узкополосные, не зря там даются разные размеры для разных каналов.

не могу понять откуда идет и по какому каналу вешается мктв и бт-5 (явно зала), думал попробовать к существующей антенне еще один волновой квадрат прикрутить и как нибудь их спаять кабелем..

Можно попробовать сделать ромбическую http://www.kondratev-v.ru/antenny/televizionnaya-antenna-dmv-diapazona.html

не получится, нету у меня полосок из цветного металла.

А антенна "Каппа" уже есть? Там ничего переделывать не надо, потому что она принимает как в метровом, так и в дециметровом диапазонах. Усы убрать, оставить только дециметровую часть. Пока искал картинку, прочитал, что там часто портится от влаги согласующий трансформатор ДМВ. Поэтому сначала его осмотреть и прозвонить.

да, точь-точь такая и в точно таком же состоянии, задний бочонок с метровыми усами также развалился(советский белый пластик, скажем так гуано), там было пару мелких торроидальных ферритов в навесном монтаже (трубки-директоры и ферриты имеются).
в дмц-коробочке, да, стоит мелкая пластиковая катушка с позеленевшими контактами просто прикрученными пару витками к конструкции антенны. я просто на чердаке положил ее на стул и пробовал что нибудь словить - 0, зерро результат.
попробую на днях пропаять - может поможет? просто читал что она в нижнем диапазоне принимает - до 40 канала? стоит ли мучать?

Позавчера на даче под Дзержинском (4 км в сторону Станьково) склепал за час на коленях антенну Харченко из подручных материалов. Использовал метр медной поволоки 3 мм. в диаметре и для рефлектора оцинковку (лучшего не нашел).
Расчет антенны для 48 канала:
- сторона ромба 105 мм., высота двух ромбов 295 мм.,
- рефлектор 348х174
- расстояние от антенны до рефлектора 54 мм.
Пытался соблюсти все размеры, но в тех условиях это было не реально. После "постройки" антенны замеры размеров сильно отличались (кривоватые руки).
При отсутствии паяльника но наличии шуруповерта, концы ромбов просто расклепал, рассверлил и взял под 2 винтика из старой розетки для соединения кабеля.
ИТОГ. Антенна просто супер. Направил примерно на Ярошовку за Дзержинском расст. около 10 км.- все бесплатные каналы идут супер. Крутнул на Колодищи, примерно 50 км.- все идет.
ИТОГ2. Антенна собирается буквально из мусора. Не надо бояться потрахаться лишний час времени.

Всем доброго времени суток. Плиз нужна помощь в проблеме. Дом в деревне, живут родители товарища и ооочень просят помочь. Дом в зоне покрытия двух вышек , Колодищи - по прямой 40 км при зоне покрытия 64км и Дричин (Пуховичский район)- 25км при зоне покрытия 34км, антенна дельта с усилителем 12в

, на шесте на крыше примерно 7-8 м от земли, полгода работало нормально но послед. мес. сбоит, тормоза зависание и задержка звука, перенастраивал на обе вышки но проблема одинаковая.Уровень сигнала 100%, качество сигнала можно споймать крутя антенну 70-80% но потом цифры падают и снова тормозит. Решили поменять антенну ,но задался вопросом ...активная или пассивная ???? Прочитав форум... возникло подозрение ,что виной всему усилитель, возможно и правда нужно его выкинуть вместе с метровыми усами и подкл провода напрямую, но нужно ли обязательно ставить плату согласования ? Приставка Rolsen 520.Точно не помню есть ли у нее подача питания 5в. ( как вариант БП12в откл и вкл 5в ). Что посоветуете ?

bigboy.77, для начала попробовать свою приставку у соседей и соседскую у себя.
Иногда в коробку антенны затекает вода и получается

вот такая шляпа.
