провел эксперимент со своей тээлкой. На пределе 3В переменки при измерении постоянной напруги нормальной полярностью показывает штатно, обратной полярностью - дергает стрелкой чуть не доходя до левого упора и возвращается назад. Видимо кондер какой-то заряжается.

КляйненЕнотен:

если в приборе установлены батарейки, тогда ещё будет одна просьба

озвучивай
Стоят и батарейки и где-то лежит преобразун на плоской батарейке повышающий к этому прибору для измерения мегаОм

КляйненЕнотен, Вот так. Не факт, что мой прибор полностью исправен.

красный на +

черный на +

grodenski:

Не факт, что мой прибор полностью исправен.

Проверь как меряет переменное напряжение и сравни с "эталонным"

Nickl:

На пределе 3В переменки при измерении постоянной напруги нормальной полярностью показывает штатно, обратной полярностью - дергает стрелкой чуть не доходя до левого упора и возвращается назад.

Что значит "штатно?" Не показывает ничего или показывает напряжение как и в режиме ПОСТОЯНКИ?

Nickl:

обратной полярностью - дергает стрелкой чуть не доходя до левого упора и возвращается назад.

У меня при обратной полярности, на переменке, слабо уходит влево и держится там, пока не уберу щуп
Nickl, у тебя какого года прибор? И точно ли (до буквоедства) ТЛ-4М

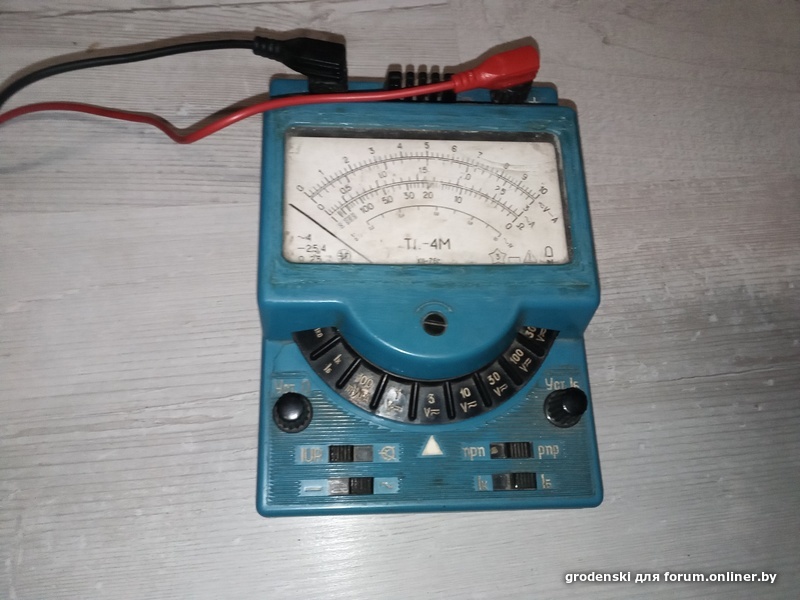

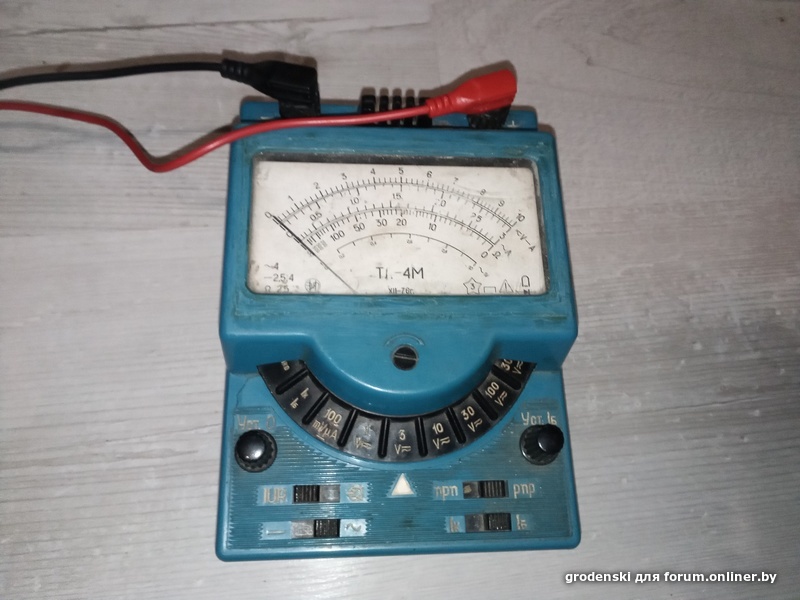

У моего головка датирована 85г, а на днище ГОСТ 82г и ТУ 78г, родного паспорта на тестор не имею, паспорт который скачал, датирован 1986г. В нём есть такая фраза по поводу измерения переменного напряжения с постоянной составляющей

Переменное напряжение мой прибор показывает правильно

Контакты под барабаном почистил ластиком и промыл спиртом ( кстати, у меня оказалось стоит только две пары пружина+шарик, а не три), движковые переключатели проверил, а режима Перемека-Постоянка вообще открутил и ластиком почистил контакты . Ничего не изменилось (за исключением того что собирал взад почти 2 часа эту гололомку пружинную )
Попробовал заменить германиевые диоды Д1 и Д2 на новые кремниевые . На точность показаний внимание не обращал, переменное напряжение не мерял, в связи с тем, что прежний глюк ни куда не исчез. Старые диоды вернул взад.
Похоже что приборчик такой изначально зачат и рождён, по схеме я так и не понял как он может отсекать постоянку в режиме переменки
Схема, но не из того паспорта (ноя различий не заметил)
Красным подчеркнул положение контактов на переменке и обозначил полярность головки

схема

КляйненЕнотен:

показывает напряжение как и в режиме ПОСТОЯНКИ

КляйненЕнотен:

у тебя какого года прибор?

88
лично покупал в Культтоварах

КляйненЕнотен:

И точно ли (до буквоедства) ТЛ-4М

тл-4м

КляйненЕнотен:

Nickl:

показывает напряжение как и в режиме ПОСТОЯНКИ

Если мерять напряжение на батарейке, в режиме постоянки и переменки значения сильно отличаются друг от друга?

А зачем мерять в режиме переменки на батарейке?
Почему не в режиме сопротивления или измерения силы тока?
И не забывайте,что на переменке он показывает действующее значение.Это совсем другое, нежели разность потенциалов

МП42:

А зачем мерять в режиме переменки на батарейке?

Затем, что исповедуемая цепь может быть неизвестной

МП42:

И не забывайте,что на переменке он показывает действующее значение.Это совсем другое, нежели разность потенциалов

Не стремлюсь за точностью соответствия на переменке и постоянке, смущает огромная разница и то что у других владельцев ТЛки её нет

Nickl, grodenski, можете у своих ТЛок на пределах 1V и 3Vзамерить цифровиком сопротивление в режимах постоянки и переменки? У меня оно так очень сильно отличается

1V Постоянка - 9,97 кОм Переменка 7,49 кОм
3V Постоянка - 30,11 кОм Переменка 17,32 кОм

Nickl:

почти не отличаются

Ума не приложу где копать! Если бы прибор врал на переменке, так проблема была бы в добавочных резисторах цепи переменного напряжения, а так....

Если постоянное напряжение замерить при переключатели в положения ПЕРЕМЕННОЕ, у меня показания в 2,2 раза выше

Nickl, возможно у нас приборы немного отличаются схемой. В соседней ветке с Иванычем пообщался, покурил в интернетах кучу сообщений, начал почитывать книжку по комбинированные приборы, похоже всё же мой прибор исправен и это его особенность от рождения и это особенность работы однополупериодного выпрямителя
Я как в схему не всматривался, мостового выпрямителя там не обезоружил

А только обычный однополупериодный
