zverjuga, ну капец, дядя выспитесь и со свежей головой поновой разбиратся и чего сюда а не в ардуино клаб.
1) Делаем программатор из наны: выбираем плату нано, выбираем из примеров АрдуиноISP, записать скетч, пофиг какой там программатор выбран, главное ком порт (скеч в нано записывется чрез стандартный загрузчик ардуины)
2) Подготавливаем тиньку: выбираем программатор Arduino as ISP, подключаем тини к нано, выбираем плату тини13, там скорость и всю фигню, записать загрузчик (пишется бутлодырь в тини и самое главное выставляются фюзы), если тини не залочен и не хочет кварца то все должно быть без ошибок
3) ничо не меняя открываем скетч для тини, жмем записать через программатор (записывается тело проги через нано по протоколу stk500v1). всё. в тех ссылках все есть.
на скриншоте: полный бред пытатся заливать в нано лоадер от тини и сам через себя в себя же не получится конечно.
чтоб в нано опять заливать скечи нужно снова выбрать плату нано и меню скеч загрузить.
по программатор для soic: почитайте про внутрисхемное программирование и зачем выводятся штырьки или дырдачки в целевой плате под ISP

ну да, хорошо бывает, сколько я так заводских устройств с микрокантроллерами постирал

Так они хотя бы в виде COM-порта в IDE видны?

Заговорили насчёт USB-кабеля...
Возможно намечается у меня тут задача с атмеги данные с датчика перегонять. Пропускная способность желательна (нужна ли, это другой вопрос и выяснится по испытаниям поэтому начинаю с большей) около мегабита. Вопрос скорее электрический.
У меня две китайские ардуины, УНО и Нано, обе mega328p+CH340G, но от разных китайцев.
УНО подключал через USB-кабель от осциллографа. Осциллограф через этот кабель 32 мегаБАЙТА/секунду сырых байт без дефектов прогоняет.
Нано через копеечный шнурок для зарядки телефона.
Гоню с ардуины голые байты непрерывным потоком, на компе из буфера пишу в файл.
Нано тянет установленную скорость обмена 2 мегабита, байты при такой установленной скорости успевают пролезть около мегабита, 1% битые. Это на непонятном шнурке.
УНО при попытке выставить больше 500 кБОД почти все битые, на 500 тоже не все целые.
Разводка дорожек от атмеги до 340-й, или китайцы в самой 340-й чего накосячили?
Докинул USB-удлинитель последовательно со шнурком Нано, ситуация стала как на УНО- при попытке выставить скорость выше 500 кБОД все байты битые.
К УНО тоже удлинитель докидывал, но результат не помню, УНО вообще глючная попалась, то ли зависает, то ли отваливается без видимой причины через короткое время.

Серьезные разговоры пошли такие А может кто имеет опыт(возьмется) поработать с stm32 ?

пс. волки могут не беспокоиться.

zverjuga, эта он мне писал, не волнуйтесь, на то и был расчёт чтоб у когонить пригорело, его так сказать "хлеба" лишили. нет что бы такие сурьёзные профисианалы расказали полезное и новое, поправили по делу, но тут так непринято, простой вопрос был начального уровня он злится что заказ перехватил. ну допустим я рассматривал в ообщем случае как прошивать тиньки чтобы предупредить возможные будущие проблемы, второе то что команда меню называется "записать загрузчик" не я ее так назвал она делает то что записывает тока фьюзы, цитируя как написано в мануалах если вдруг через пункт "записсать через программатор" они не пропишутся, скинул видос с аналогичной ситуаций настройки и использования ардуины для прошивки других контролеров. и даташит на 11 12 13 естестевенно смотрел давно нафига мне его запоминать, ну так что на внешний кварц он не настраивается и не подключается, отключено ISP может быть если вдруг уже б.у-шный попался? про микрозагрузчик 85тиньки читал v-usb киторая digispark скоко там он байтав? волк сразу в машшинных кодах проги пишет нафиг ему ассемблер даже и все он понял про что там имелось ввиду. Кстати на кабель USB ферритовые цилиндрики реально помагают на кординатных выжигателях когда картинка съезжает, у меня и неоригинальные FT232RL работают нормально, и типа ISP-прогер на PL2303TA новых всё чётко. CP2102 да суперскоростные и надёжные, в квадратных корпусах FTDI не поделывают, очень часто в автодиагностиках используются и всякого рода скоростных адаптерах интерфейсов. китайские так чисто дешево и одноразово небыстро. сейчас использую Pickit2 как самый дешевый универсальный и флешки 25Qxx многомегабайтные шыет и новые пики и с аврдудкой работает тоже быстро, для моих бытовых нужд хватает готовую прошку слить-залить. и эта вся тема программирования уже заезжена вдоль и поперек в интернетах проблемы появляются или с 10виндой или у начинающих. Про камни ST даж вроде никакой ST-link не надо просто замкнул две перемычки и заливай через UART или даже если имеется через встроенный USB, прога-загрузчик штатная вроде Flip.

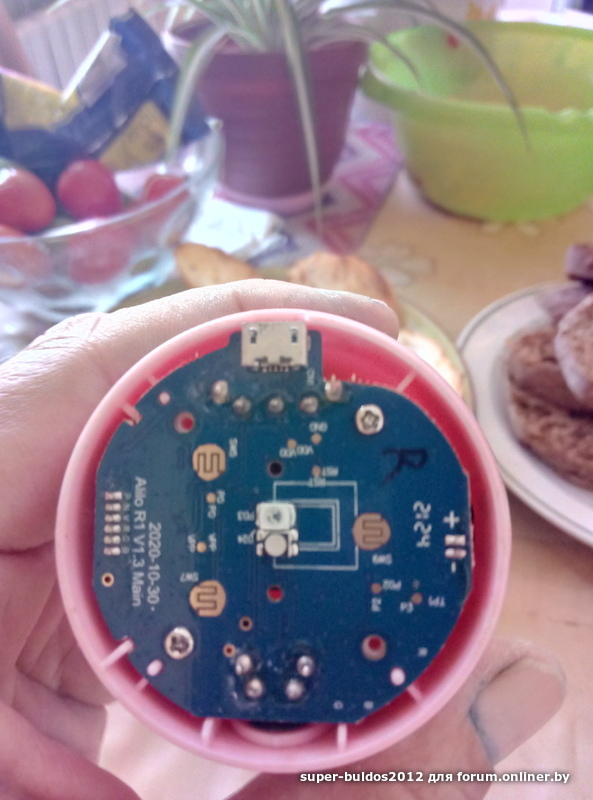

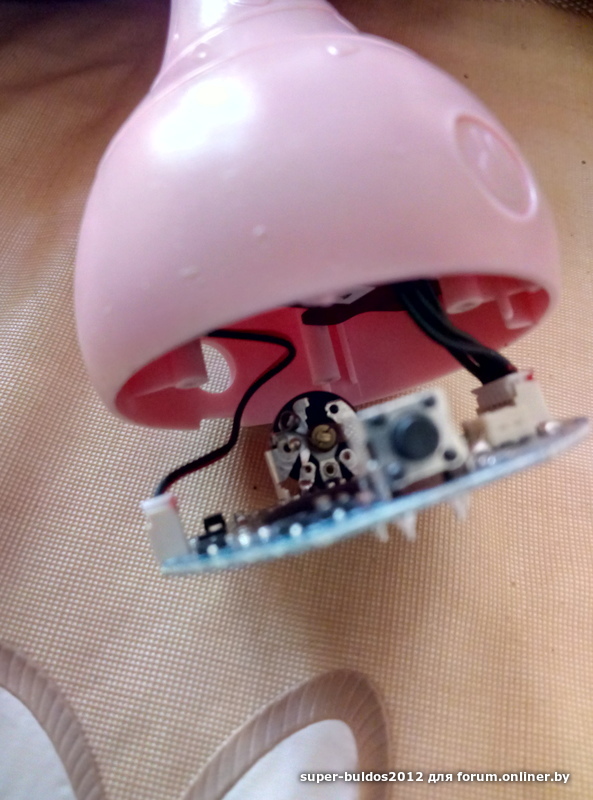

Распиновку может кто выложить этой фигни пятиконтактной и можно ли замкнуть и вывести микротумблер？

не на зайчика он похож а на интим игрушки

Дуремар:

не на зайчика он похож а на интим игрушки

super-buldos2012:

этой фигни пятиконтактной

переменники с выключателем в белчипе есть... можно целиком махнуть

GUK1969:

super-buldos2012:

этой фигни пятиконтактной и можно ли замкнуть и вывести микротумблер？

на самые крайние выводы можно и вывести. это выключатель питания. А, если звук регулировать, то целиком менять надо.

Будем колдовать

mixing-mastering:

Дуремар:

не на зайчика он похож а на интим игрушки

жестко

Извращенцы
