MarveLL:

veka999sd:

с банками и и т.д .

Очень интересно что за маркировка на банках, что там по ёмкости и по токам... если я покупаю в разнобой банки по 3к махов и на 10-15А гарантированно, то что там вам такое розовенькое втюхали в наборе?)))) поделитесь маркировочкой, почитаем что за баночки то)

veka999sd:

MarveLL:

veka999sd:

с банками и и т.д .

Очень интересно что за маркировка на банках, что там по ёмкости и по токам... если я покупаю в разнобой банки по 3к махов и на 10-15А гарантированно, то что там вам такое розовенькое втюхали в наборе?)))) поделитесь маркировочкой, почитаем что за баночки то)

Ну так ещё даже норм) правда 2000 маловато, но сойдёт для мелкого шурика

VOVAN_L300:

нет там этого, не песком засыпаны и на том спасибо

по обзору на ютубе вроде как именно что есть... вот про 25А я сильно сомневаюсь, но эксплуатация покажет)))

Дуремар:

MarveLL:

art100:

а какие операционники?

MC34071P
...

спасибо
оплатил запцацки

Шершень:

art100:

один набрал 37 градусов

А теперь туда же ткните термопарой

понял что больше будет
я пальцометром по старинке развлекаюсь

чё йсе на переделке в литий слшди с ума. с той периодичностью как пользуются шуруповёратми родной самы дешовый как там забыл никелькадмий если саморязрядиться то раз в полгода зарядить и попользоваться можно.
а если регулярно и розетка рядом то или автомбильный на 140 ампер часов провод кинуть
или чемодан с промышленным мобильным шуруповёртом покупать с парой аккумуляторв с зарядкой со сверлами с битами

сидят сего-то старые шурики ковыряют
чё там ковырять
два провода в 23 метра в наружу вывел
или до ближайшей зарядки в розетку
или переносной взрослый аккумулятор
или 26 метров катушечку и к фуре клеммы накинуть

сидят чего-то в бмс и играют с умным видом
у меня первый шурик за 27 рублей
ника=ель кадмий кончился через года 3 что-ли
поигрался конечно в бмс-ки

не помню сколько уже пятилеток от черти чего питаю

и серверные аккумуляторы с 2-мя метрами провода были на 1 год хватало
и крокодилы автомблиьные на автомобильный в автомобиле

знаете почему подумаываю менять

тупо сточились сошлифовались губки в патроне
сверла прпворачиваются
а патрон лень разбирать грани перетачивать

может целиком новый шурик через несколько пятилеток куплю
но это не точно
могу фотки показать
но я их тут уже показывал

херней страдают с этими литиевыми понтами при наличии розетки на расстоянии 2 метра 3 метра 26 метра

art100:

херней страдают с этими литиевыми понтами при наличии розетки на расстоянии 2 метра 3 метра 26 метра

ой ли, у каждого своё применение... если вам дома шуруп в стенку закрутить что бы полку повесить это одно, а как я дачу строил, у меня три шуруповёрта, два на аккумах под разный вольтаж и разного размера и веса соответственно и один фирменный с проводом сразу под 230В. И вот знаетете чего не хватает для пущего удобства? Не хватает ещё парочки шуриков, потому что когда строишь что то, надо и сверлить и крутить и ещё хрен знает что и всё сразу... а жонглировать битами или отжимать зажимать патрон по 5 раз в минуту это то ещё развлечение... так что для каждой работы свой инструмент. Дома вполне хватит БОШа на 12В, с аккумом в рукоятке и лёгкий и удобный... А если надо 8 часов крутить шурупы 6*150 в деревянные брусы, то ни один аккумуляторный не выдержит, тут или жонглируй аккумами целый день или воткнул сетевой и крути пока руки не скрутишь))) моща! И наоборот, если надо на крыше в хрен знает каком месте стоя на лестнице в 4,5 метрах от земли что то пришурупить, одной рукой держась за воздух... тут каждый лишний грамм шуруповёрта ох как чувствуется)))

starik:

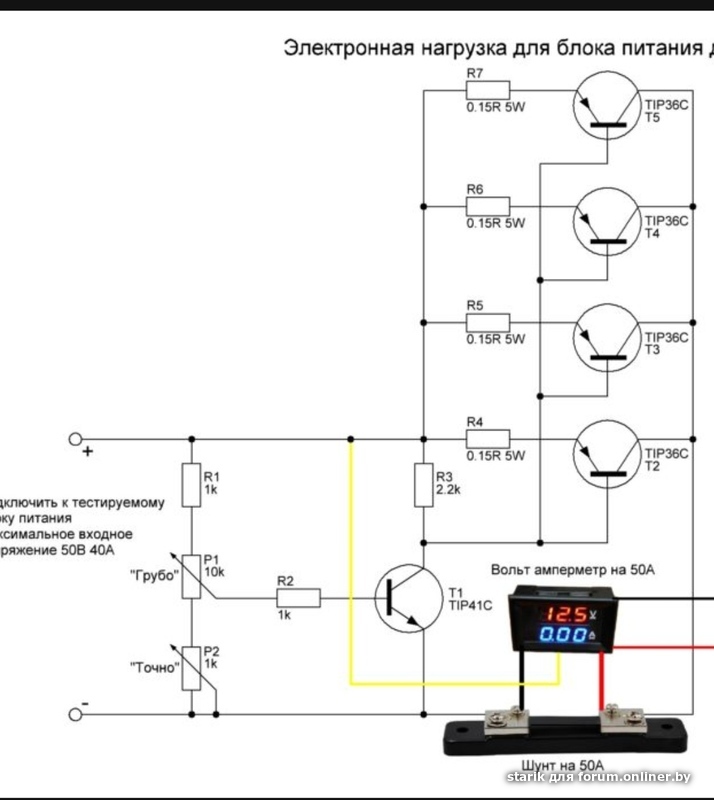

Подойдет эта схема?

подойдет
в крайнем случае транзисторы с резаками несложно и махнуть будет на более высоковольтные
хотя если до 55В, то я бы на батарее из п210 собирал. Они до 65В кажись держат

Спасибо. Мне максимум 15-20А нужно, поэтому наверно один контур можно выбросить.

starik:

Спасибо. Мне максимум 15-20А нужно, поэтому наверно один контур можно выбросить.

добавить. И не один

starik:

По описанию TIP36C вроде как максимальный напряжение за 100В, а в описании стоит до 50В.

При работе в линейном режиме при постепенном уменьшении базового тока наступает момент когда коллекторный ток начинает течь не через всё сечение кристалла, а канал начинает сужаться, и чем больше перекрыт транзистор, тем сильнее, и вся мощность приходится на узкий канал, который перегревается и бах!

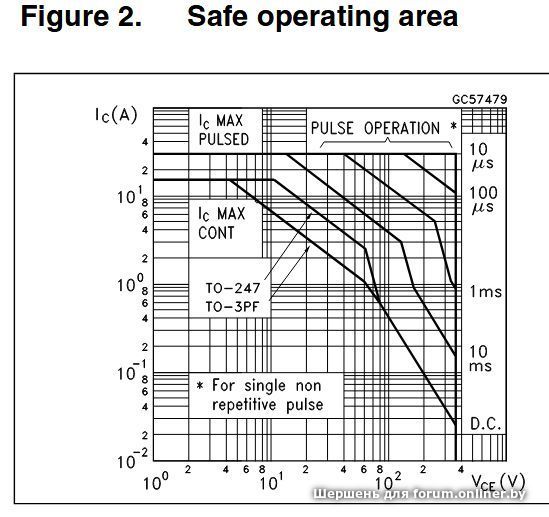

Надо смотреть график безопасной области работы (Safe Operation Area). Вот картинка из даташита на прототип КТ8225А- BU941ZP.

Он типа 350 вольт 15 ампер, но эти 15 ампер он может держать только до 4-5 вольт (корпус TO-3), а дальше сужение канала.
Например он при ваших 55 вольтах выдержит чуть больше ампера. Корпус TO-247 вон побольше обещают.

starik:

Мне максимум 15-20А нужно

При 55 вольтах? Это киловатт получается.
Если перейдём к расчёту радиатора, ещё веселее будет.

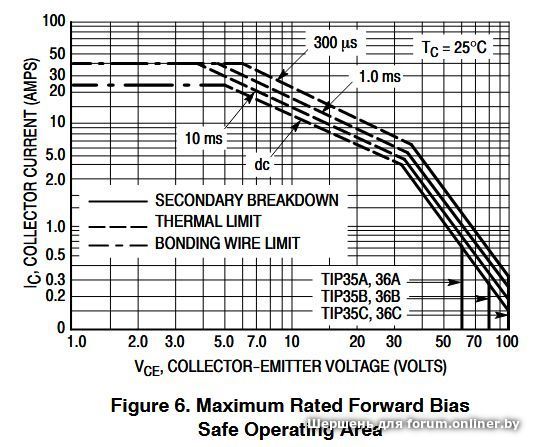

Нашёл SOA для TIP:

При 55 вольтах около 0.7 ампер. Так что вам их штук 30 надо.

Шершень:

Так что вам их штук 30 надо.

Смотрю график, это при температуре корпуса 25 градусов, это равно температуре окружающего воздуха, а ещё ж тепловое сопротивление корпус-радиатор, радиатор-воздух.
Пересчитал: 45 транзисторов и на каждый транзистор процессорный кулер времён первых Атлонов.
