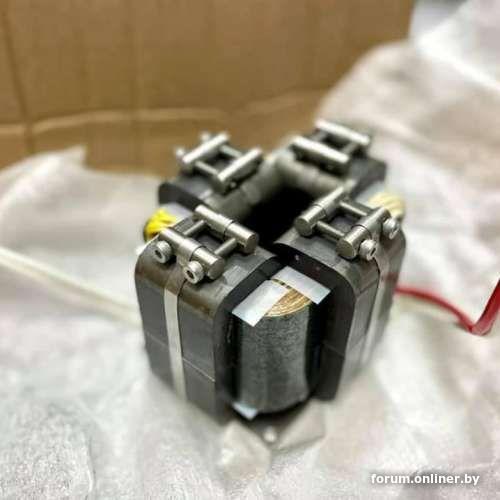

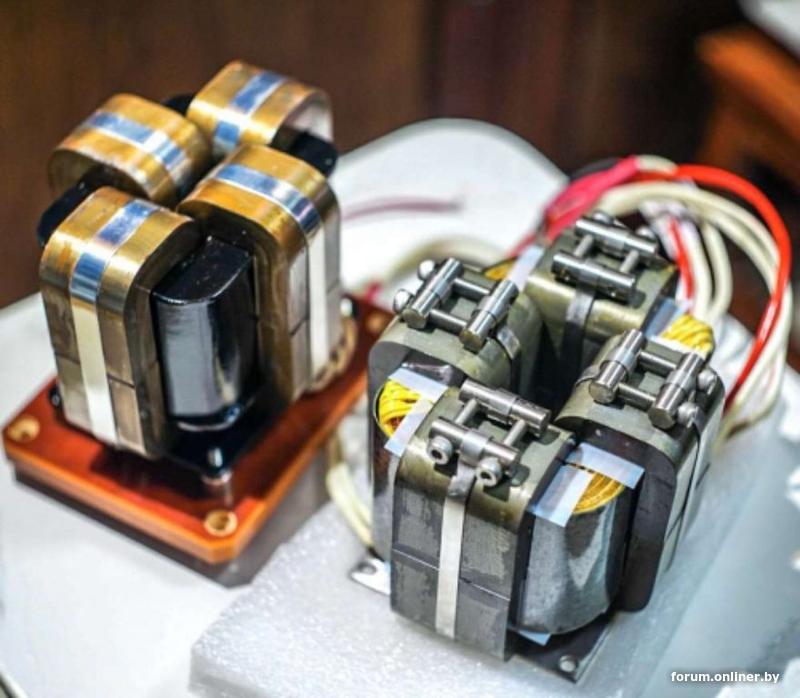

..., на фото израильский ламповый выходной трансформатор 4C Hi-B C Core 3.5K Output Transformer с четырьмя С-образными сердечниками Hi-B C Core, сопротивлением первички 3,5 кОм, изготовленный на заказ для однотактного усилителя на выходной лампе 300B (вторичка на нагрузку 8 / 16 Ом).
Изготовлен вручную с использованием традиционной технологии многослойной изоляционной бумаги.
Размеры: 120 мм x 100 мм (высота 90 мм).

Выходной трансформатор 4C Hi-B (3,5 кОм) — это бескомпромиссное изделие премиального уровня для аудиотехники класса
Ultra High-End.
Выбор такой конфигурации говорит о стремлении получить максимально детальное и неокрашенное звучание.
Маркировка 4C Hi-B указывает на топовые физические параметры, которые идеально подходят под озвученные ранее задачи секционирования.
Разбор характеристик и конструкции :

1. Сердечник Hi-B (High Permeability Baron Steel)
Это супер-ориентированная электротехническая сталь с добавлением бора.
Преимущество: Она обладает экстремально высокой магнитной проницаемостью и повышенной индукцией насыщения (до 1,9–2,0 Тл). Это позволяет трансформатору держать огромный бас и не уходить в насыщение на пиках мощности, сохраняя при этом скромные физические габариты.

2. Геометрия 4C
Конструкция Double C-Core (двойной П-образный сердечник), собранная из четырех отдельных C-образных половинок (элементов).
Преимущество: Обеспечивает полностью симметричный магнитный контур. Две катушки (по одной на каждом стержне) позволяют реализовать зеркально-симметричное секционирование обмоток. Это снижает индуктивность рассеяния до теоретического минимума, гарантируя воздушные, прозрачные высокие частоты без фазовых искажений.

3. Выходное сопротивление 3,5 кОм
Это "золотой стандарт" (золотая середина) для самых культовых аудиофильских ламп в однотактном включении (Single-Ended).

Совместимость с лампами:
300B — классическая и самая популярная связка (3,5 кОм обеспечивает идеальный баланс между низким коэффициентом гармоник и высокой выходной мощностью в 7–8 Вт).
2A3 / 6B4G — режим с пониженными искажениями (чуть меньше мощности, но максимальный демпфирующий фактор).
KT88 / 6550 / EL34 — в триодном или ультралинейном включении (SE класс А).

скрытый текст

--

Особенности израильских кастомных ламповых трансформаторов :

Израильская школа лампового аудиостроения (представленная как частными лабораториями, так и известными кастомными брендами) славится ручной прецизионной намоткой. В этих трансформаторах критически важны два фактора:

Качество сборки зазора: В SE-трансформаторе на 3,5 кОм зазор между половинками 4C выставляется с точностью до микрона под конкретный рабочий ток лампы (обычно 60–90 мА). Израильские мастера традиционно используют немагнитные прокладки с минимальным температурным расширением.

Межслойная изоляция: На таком железе часто применяется намотка «виток к витку» с изоляцией натуральной бумагой (иногда пропитанной натуральным воском или специальными лаками) или тончайшим фторопластом. Это дает минимальную паразитную емкость.

Звуковой почерк
Комбинация железа Hi-B, геометрии 4C и импеданса 3,5 кОм обеспечивает:

Молниеносную атаку (динамику): Из-за высокой проницаемости стали трансформатор мгновенно реагирует на микросигналы.
Глубокий, структурированный бас: Без "каши" и гула, так как железо Hi-B практически не вносит собственных искажений на низких частотах.

Широкую сцену: Отличное секционирование раскрывает микродетали и обертона на ВЧ

что хорошего будет если в таком трансформаторе применить пять или шесть таких сердечников по окружности катушки?

Идея применить пять или шесть C-образных сердечников (4C или 2C), расположенных радиально по окружности одной катушки, превращает трансформатор в многопетлевую тороидально-распределенную структуру. В англоязычной практике такую концепцию называют Multi-loop или Star-core (звездчатый сердечник).
Если технологически удастся реализовать эту сложнейшую конструкцию, вы получите уникальные физические преимущества, которые выведут параметры High-End звука на экстремальный уровень.

Физические и звуковые преимущества конструкции:

1. Идеальное приближение к тороиду по магнитному полю
В обычном Ш-образном или 4C-сердечнике магнитный поток выходит из катушки и возвращается через боковые ветви, создавая поле рассеяния.
Что изменится:
5–6 сердечников, расположенных "ромашкой" вокруг круглой катушки, образуют вокруг нее сплошной экранирующий контур.
Результат: Магнитное поле замыкается внутри железа практически без потерь в окружающее пространство. Трансформатор перестает излучать наводки на соседние элементы схемы (лампы, входные цепи) и сам становится невосприимчив к внешним помехам.

2. Снижение индуктивности рассеяния:
Индуктивность рассеяния зависит не только от секционирования, но и от геометрии охвата обмотки железом.
Что изменится:
Вместо двух или четырех точек охвата (как в стандартном 4C), обмотка оказывается "зажата" магнитным полем со всех 5–6 сторон. Связь между первичной и вторичной обмотками становится максимально жесткой на всем протяжении витка.
Результат: Верхняя граница частотного диапазона уйдет далеко за 150–200 кГц. Звук приобретет беспрецедентное разрешение на высоких частотах, исчезнут любые фазовые сдвиги в слышимом спектре.

3. Эффективное использование сечения меди и стали:
Проблема классики: В прямоугольных окнах обычных сердечников длина витка на углах катушки больше, что увеличивает активное сопротивление меди без пользы для роста индуктивности.
Решение: Для 5-6 сердечников катушка делается строго круглой (цилиндрической). Круг имеет минимальный периметр при максимальной площади. Длина витка получается минимально возможной.
Результат: Падает активное сопротивление обмоток, растет КПД трансформатора. Бас становится максимально собранным, панчевым и контролируемым (растет демпфирующий фактор).

4. Равномерное распределение немагнитного зазора (для SE):
Если это однотактный трансформатор, зазор придется делать в каждом из 5–6 сердечников.
Результат: Вместо одного большого зазора, который может "сифонить" магнитным полем вовне (эффект выпучивания поля), вы получаете 5–6 микроскопических зазоров, равномерно распределенных по окружности. Это снижает локальные искажения в зоне зазора.
Подводные камни (Почему так делают крайне редко) :

Цена этих преимуществ — колоссальная технологическая сложность ----->
Ювелирная подгонка стыков: Чтобы трансформатор работал корректно, зазоры (стыки) во всех 5–6 сердечниках должны быть абсолютно идентичными до микрона. Если хотя бы один сердечник будет стянут слабее или сместится на долю миллиметра, магнитный поток перераспределится несимметрично, и вся идея симметрии рухнет.

Проблема механической стяжки: Стянуть хомутом две половинки C-core — простая задача. Равномерно сжать к центру 10 или 12 половинок (5–6 пар), расположенных по кругу, требует разработки сложного кастомного крепежного фланца "паука", выточенного на ЧПУ-станке.

Проблема немагнитного зазора для однотактных (SE) усилителей
Суть проблемы: Самые ценимые в аудиофильской среде однотактные усилители требуют наличия строго калиброванного воздушного зазора в сердечнике. Он предотвращает насыщение стали постоянным током покоя лампы. Сделать и, главное, зафиксировать микроскопический равномерный зазор во внешнем распределенном магнитопроводе технически сложно. Под действием магнитных сил внешние пластины будут стремиться захлопнуться, меняя параметры трансформатора в такт музыке.

Габариты и вес: Пространство внутри "ромашки" (внутри катушки) будет очень плотно забито железом, а внешние петли сильно увеличат общий диаметр изделия. Трансформатор получится круглым, огромным и очень тяжелым.

Резюме :
Применение 5–6 сердечников Hi-B вокруг одной катушки — это инженерный триумф над физикой рассеяния. Вы получите трансформатор с полосой частот и микродинамикой как у лучшего тороида, но со сложнейшим High-End секционированием, которое тороиду недоступно.
Если вы планируете реализовать или заказать такую конструкцию, необходимо уточнить технические детали:
Как планируется решать вопрос симметричной механической стяжки этой "звезды" ?
Какой максимальный диаметр трансформатора(-ов) допускает шасси вашего будущего усилителя?

Трансформаторы со звездчатым сердечником (Star-core / Multi-loop) — это специализированная конструкция, где несколько C-образных сердечников (чаще 2C или 4C) объединяются в единую магнитную цепь с общей катушкой.
Ключевые особенности:
Магнитная топология: Многопетлевая структура замыкает магнитный поток через несколько лучей, радиально расходящихся от центрального стержня, что позволяет более равномерно распределять нагрузку и снижать потоки рассеяния.
Масштабируемость: Конструкция позволяет создавать мощные блочно-модульные трансформаторы. Каждый сердечник может изготавливаться по отдельности из качественной электротехнической стали или аморфных сплавов, после чего они монтируются по окружности.
Преимущества перед классическим тороидом: В отличие от цельного тороидального сердечника, требующего сложной машинной намотки, "звезда" из C-образных элементов допускает использование предварительно намотанных катушек.

Где применяется :
В системах распределения электроэнергии, включая разработку компактных твердотельных трансформаторов Solid-State Transformers для интеллектуальных энергосетей.
В мощных высокочастотных преобразователях и инверторах, где требуется высокая плотность мощности при минимальных электромагнитных помехах (EMI).
Такой подход обеспечивает высокую технологичность сборки и оптимальное использование пространства при относительно небольших габаритах, что делает эту архитектуру востребованной в современной силовой электронике.
