Чего и следовало ожидать,веса нет и звука тоже нет!

Представляю на всеобщее обозрение мою очередную обновку - Wilco CRS-1047, аппарат примерно 1979 года выпуска, если не прав поправьте.

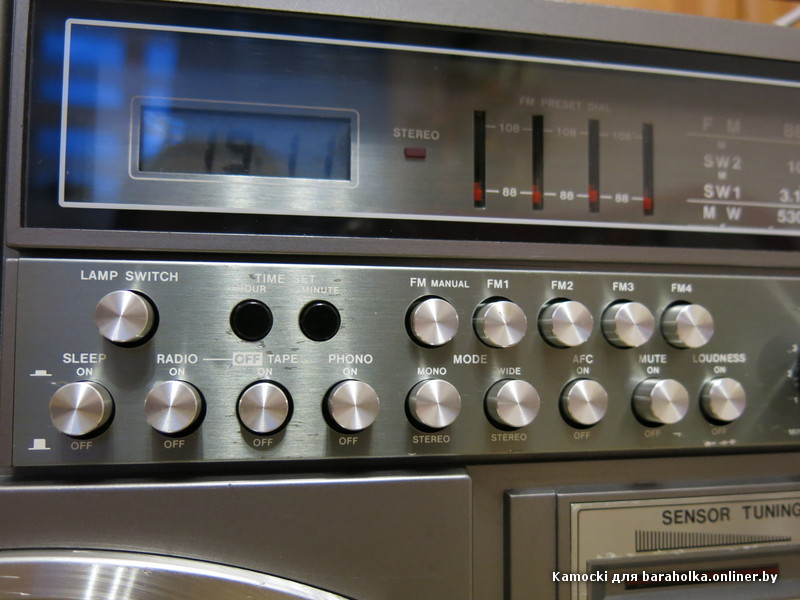

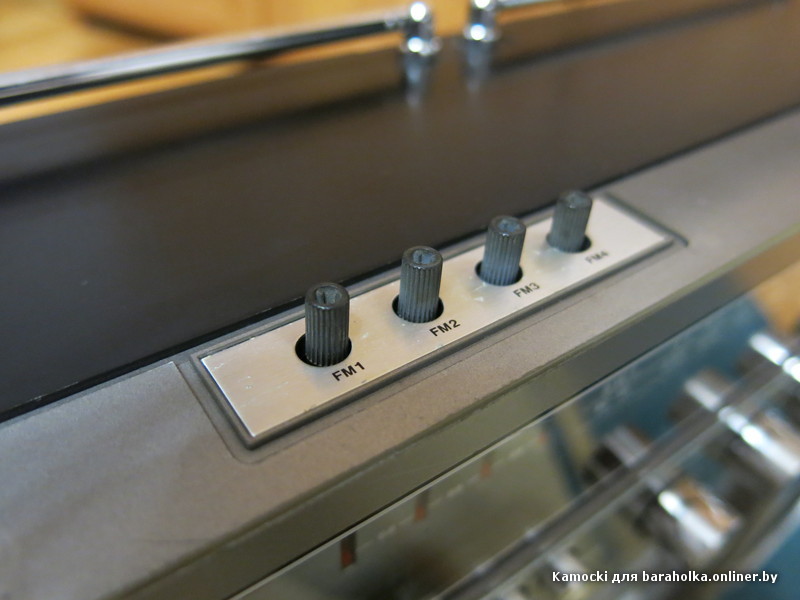

Аппарат выполнен в форме моноблока, имеет классическую конструкцию аппарата 70-х годов и приятный на мой взгляд дизайн. Аппарат приятно играет и во многом может переплюнуть некоторые известные бренды. Звук мягкий и детальный. В этой магнитоле имеется множество сервисных возможностей: четыре фиксированные настройки FM-тюнера, автоматическая подстройка частоты AFC, переключатель режимов моно-стерео, переключатель режима Stereo/Wide, выбор трёх типов пленки (выбор ленты IV-го типа отсутствует), режим Loudness или усиление басов, подключение проигрывателя винила, электронные часы-таймер, множество входов-выходов разного типа, подсветка шкалы радиоприемника, красная светодиодная индикация.

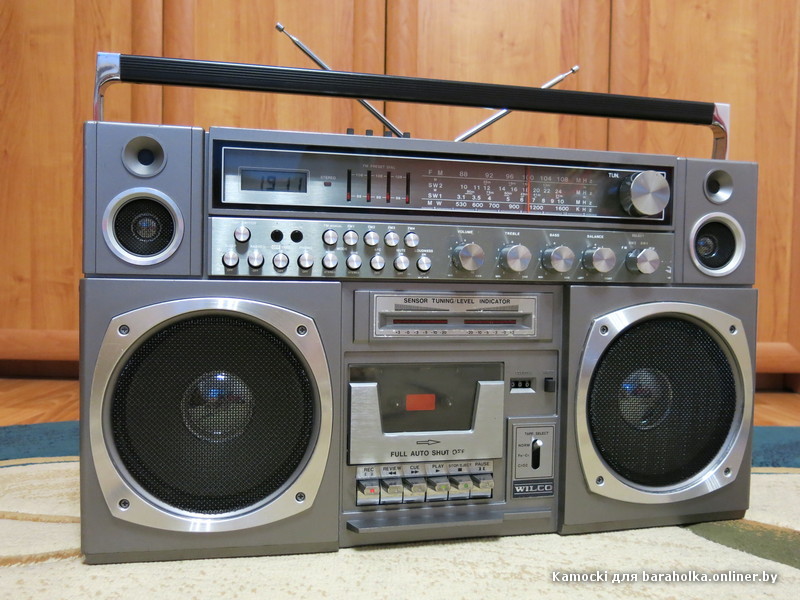

Несколько фото конечного результата трудов по доведению аппарата до ума

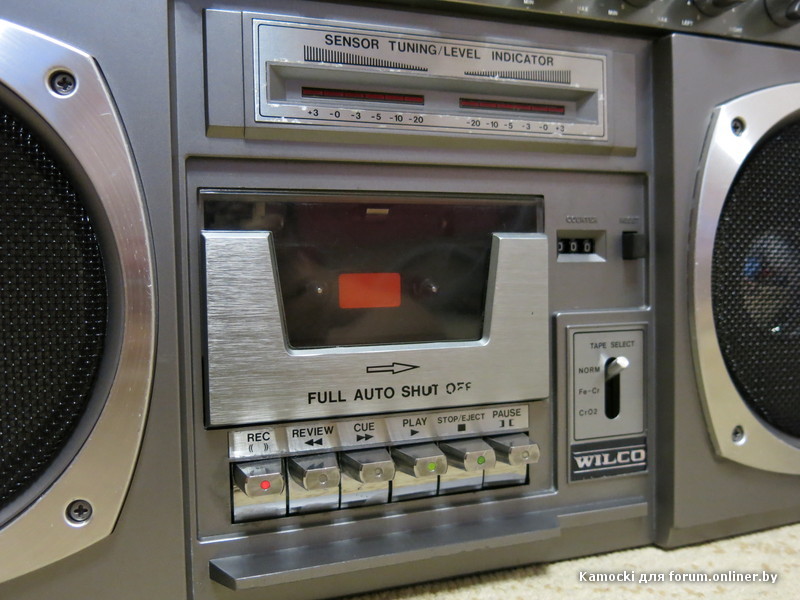

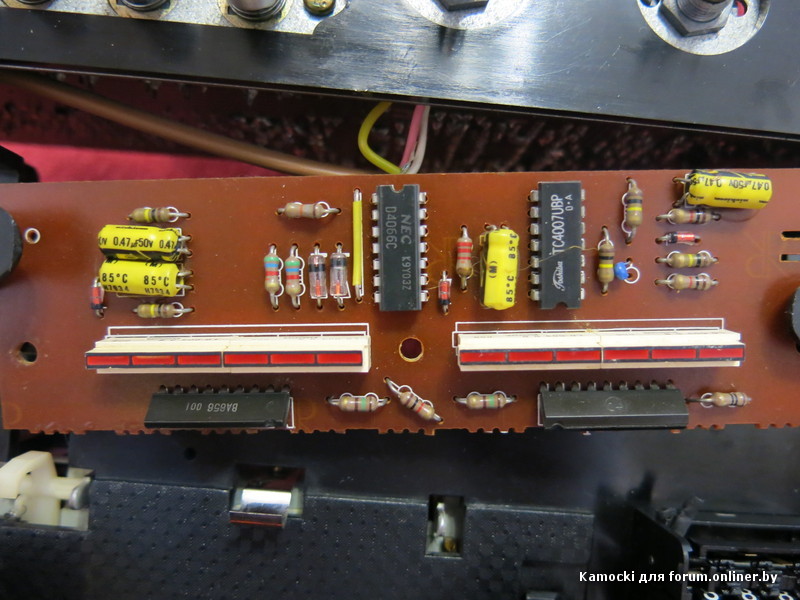

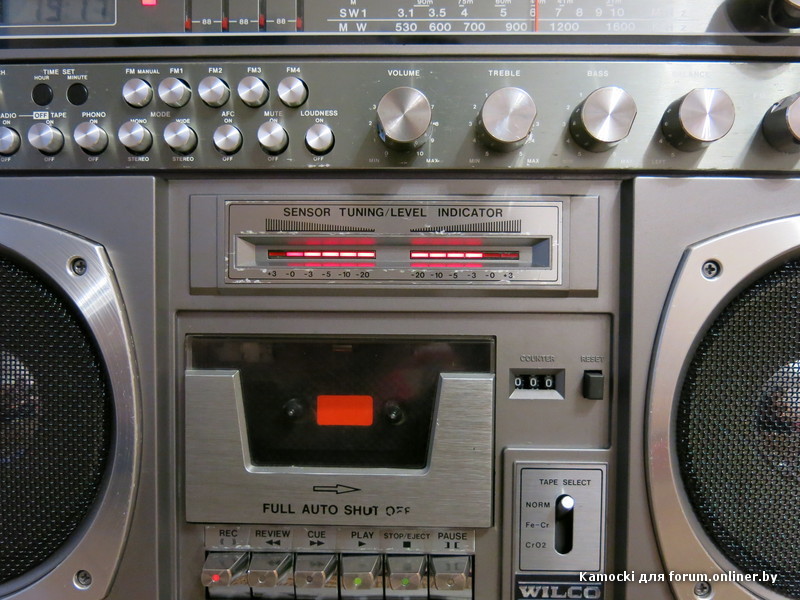

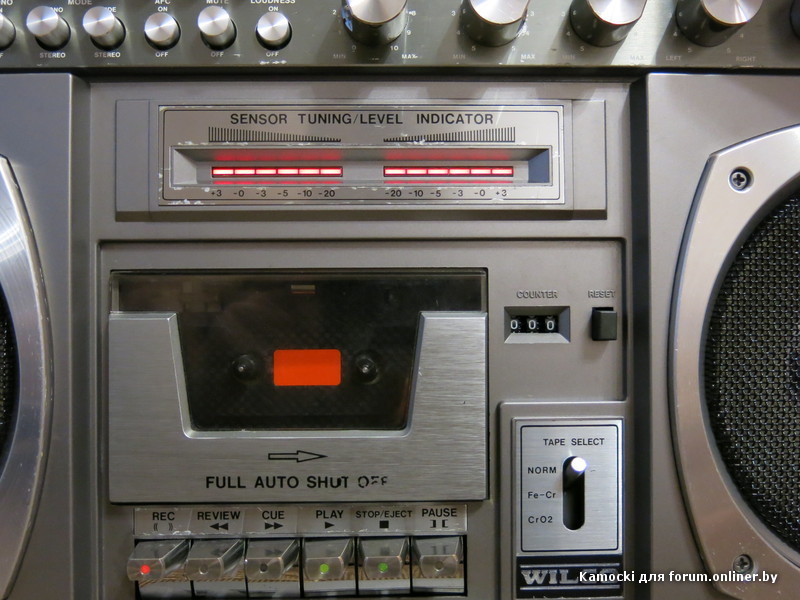

На борту имеется прикольная фишка - сенсорный показатель уровня приёма радио, о чём гласит соответствующая надпись.

Дотрагиваемся рукой до ручки настройки радио и светодиоды показывают уровень приёма сигнала

Ну и как положено фотоотчёт проделанной работы. Выкручиваем 6 саморезов и корпус разделяется на две половины.

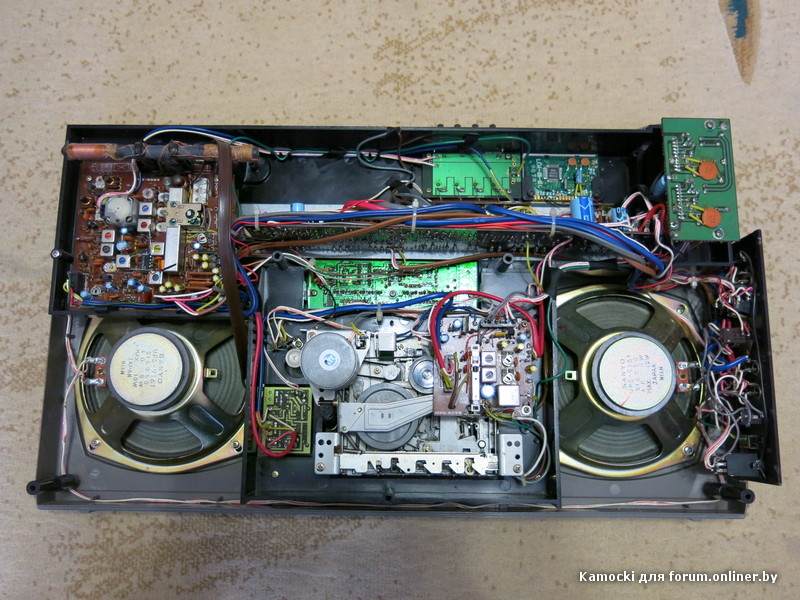

Общее фото основного блока

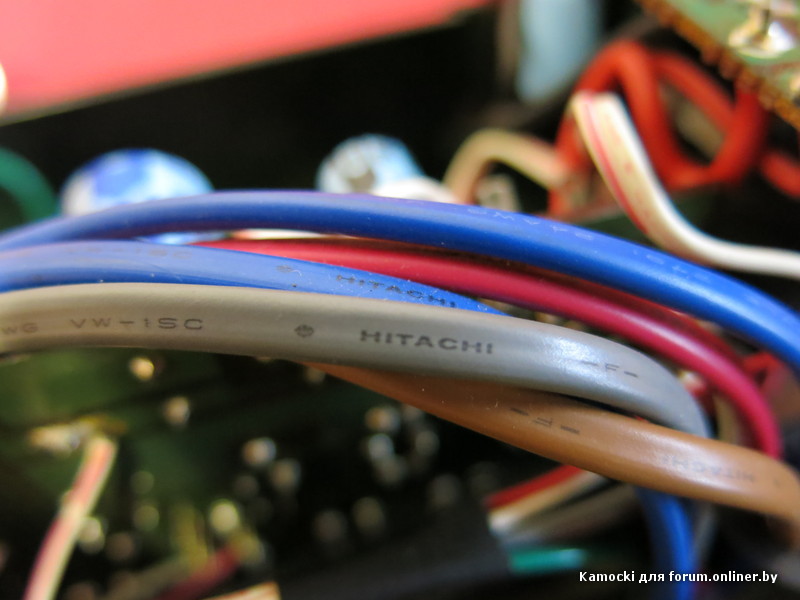

Всё поблочно, никакого загромождения проводов, всё раздельно. Но...... ни единого разъёма, все провода припаяны, ну разве что на плате управления ЛПМ два разъёма и всё. Хотя при дальнейшей работе с аппаратом никаких неудобств не было из за припаянных проводов и отсутствия разъёмов.

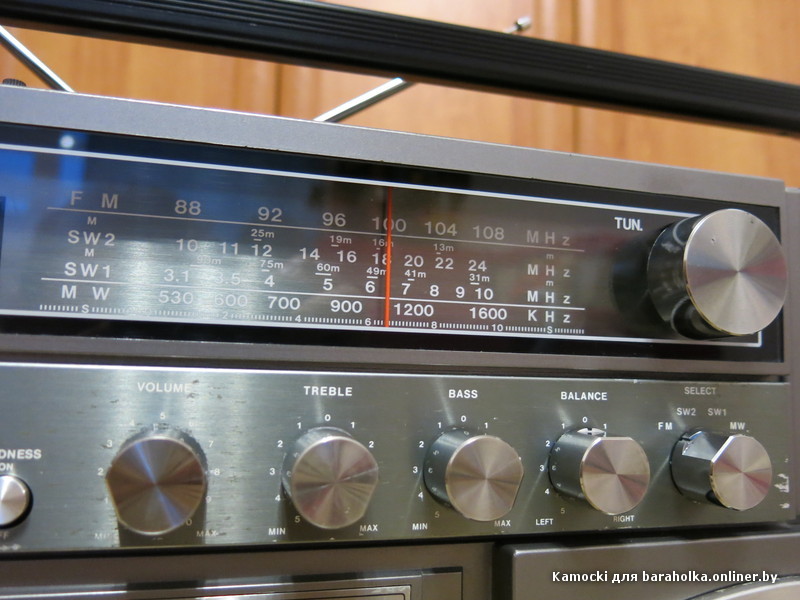

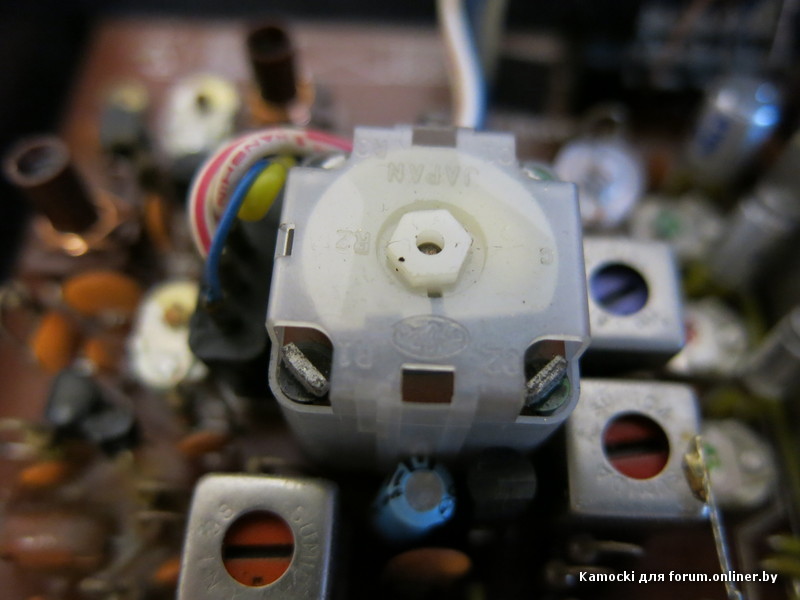

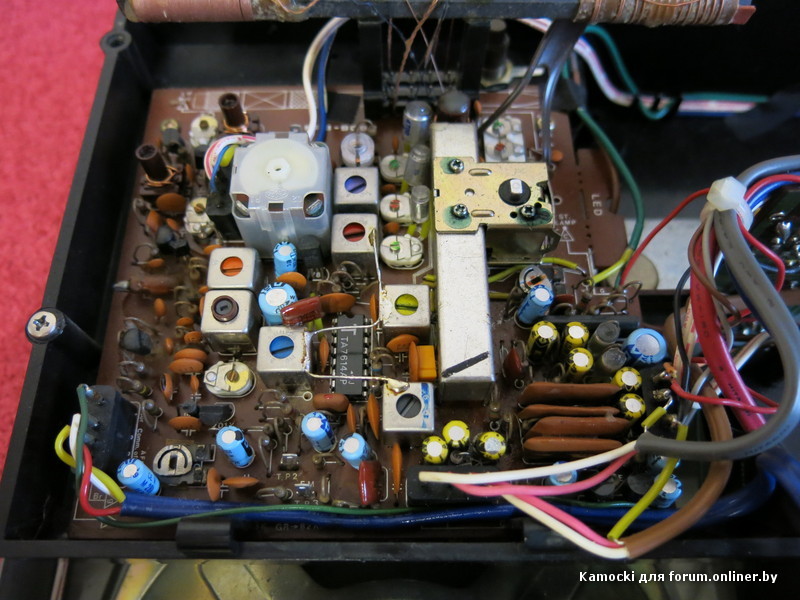

Плата тюнера. Интересно, что КПЕ без подстроечников, как в более поздних аппаратах. Здесь регулировать слава богу ничего не пришлось, станции никуда не ушли. Разве что первое время стоял треск при настройке на станции, но это как правило в большинстве случаев лечится просто - крутим ручку настройки на станции несколько раз туда-сюда и всё постепенно исчезает, не было исключением и здесь.

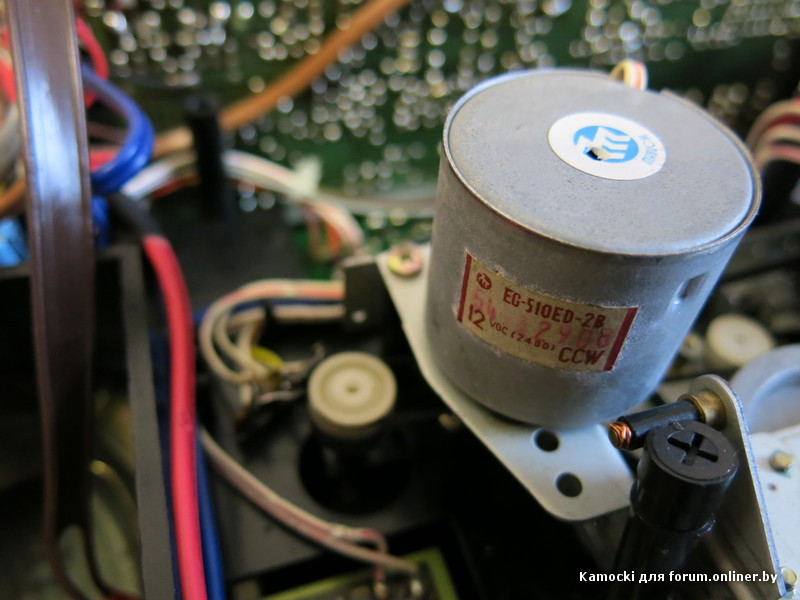

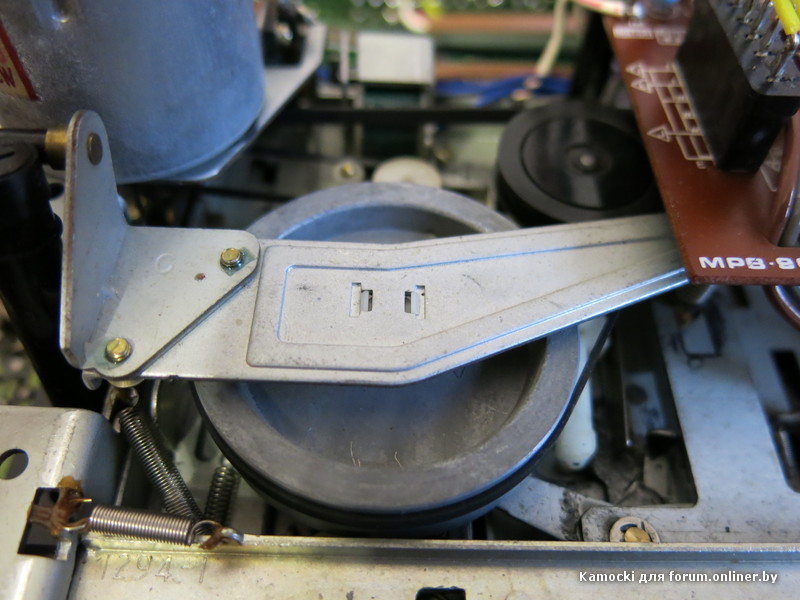

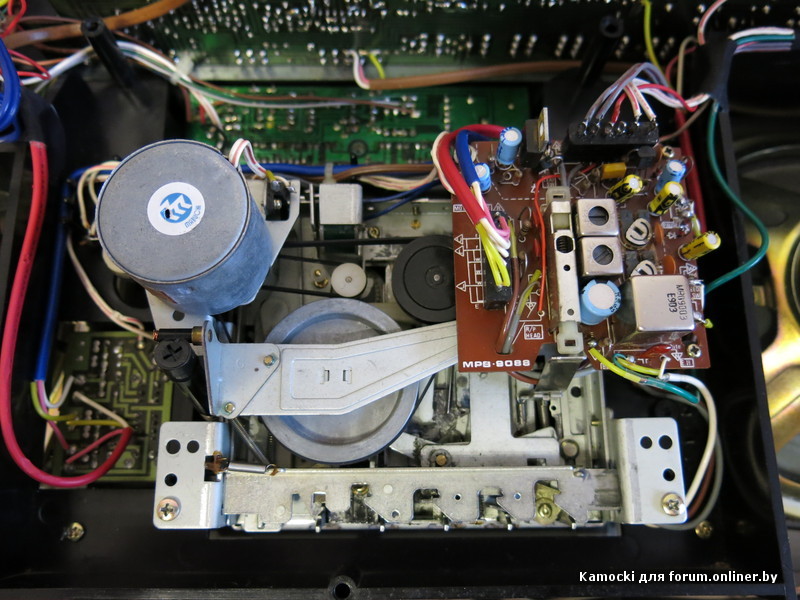

Пройдёмся по блоку ЛПМ. Здесь он с моторчиком от фирмы Мабучи, с регулировкой скорости, что приятно и впоследствии пригодилось при замене основного пассика. Он здесь плоский. Второй пассик стандартного квадратного сечения. Весь ЛПМ металлический, хотя имеются и пластиковые элементы, но дешевизной здесь не пахнет, как в некоторых аппаратах. Механизм открывания кассетного отсека поршневого типа.

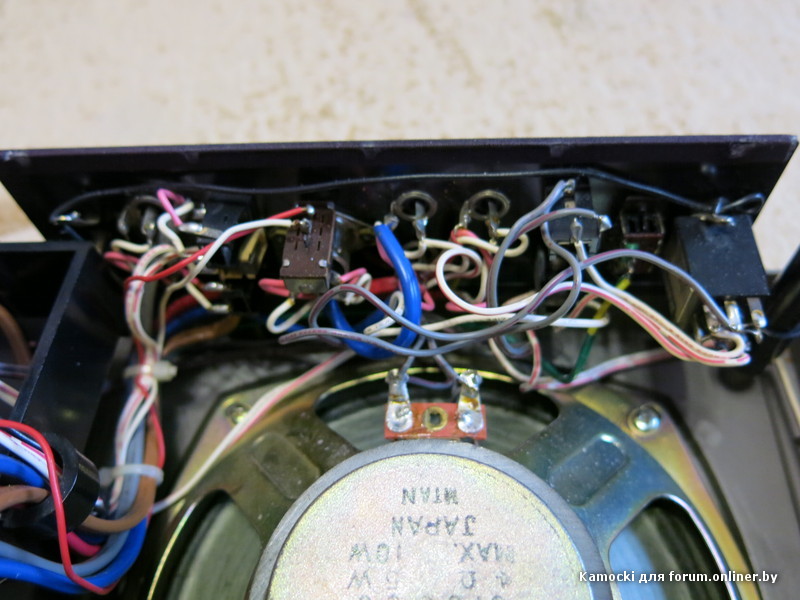

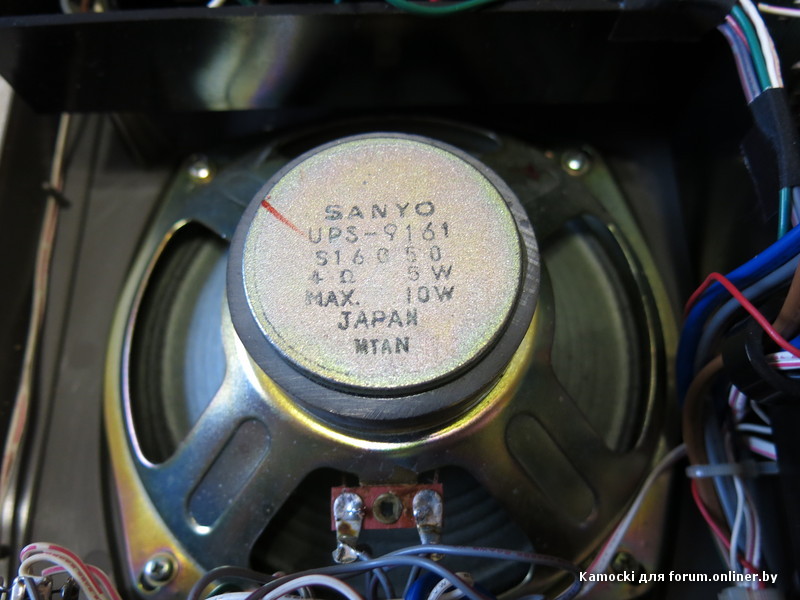

Что касается акустики, здесь она фирмы Sanyo, 16 см и со своими функциями справляется на ура. Кроме этого имеются полноценные высокочастотники 5 см

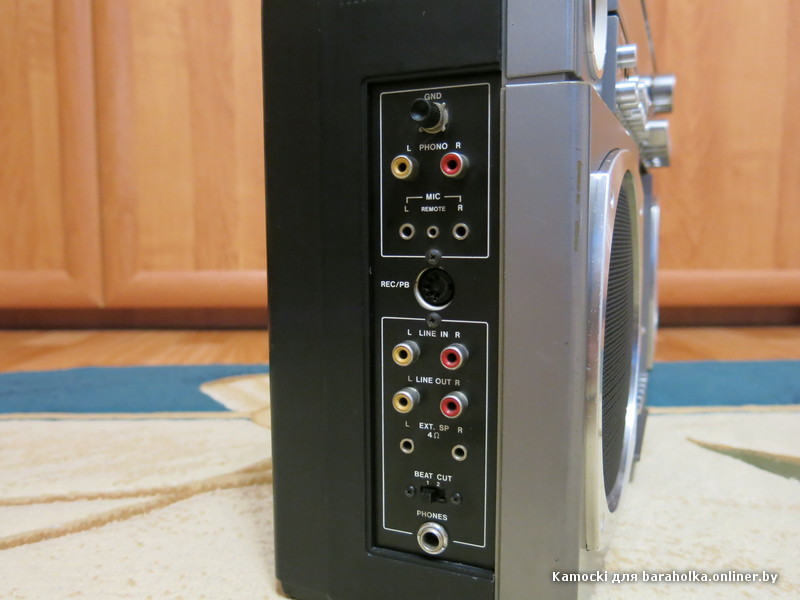

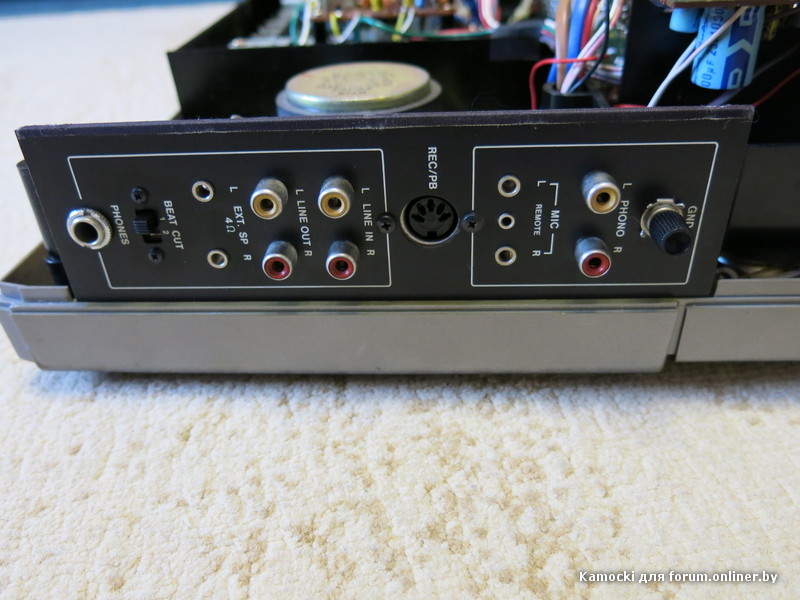

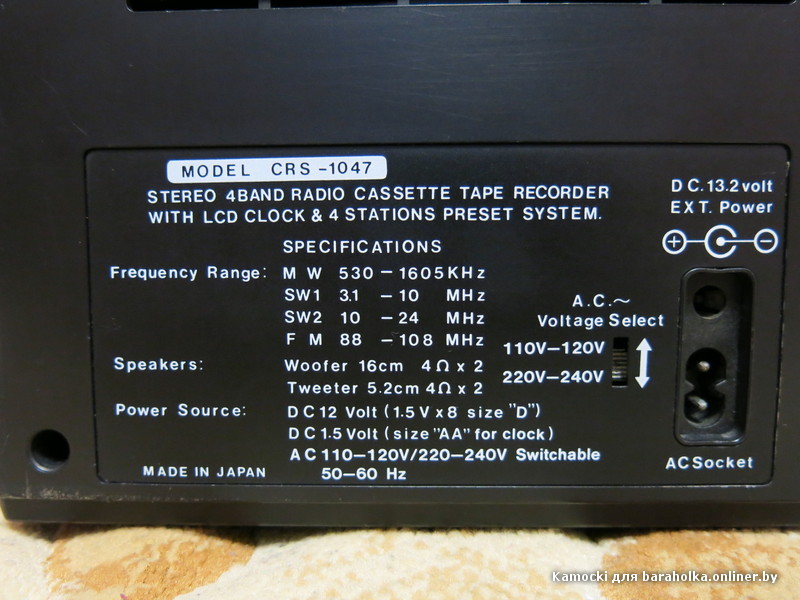

На борту имеется полный набор всех имеющихся разъёмов

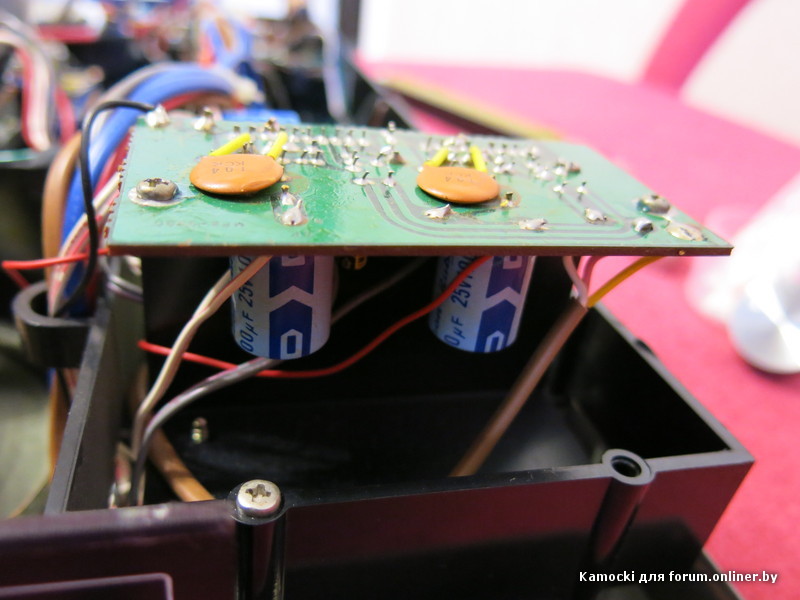

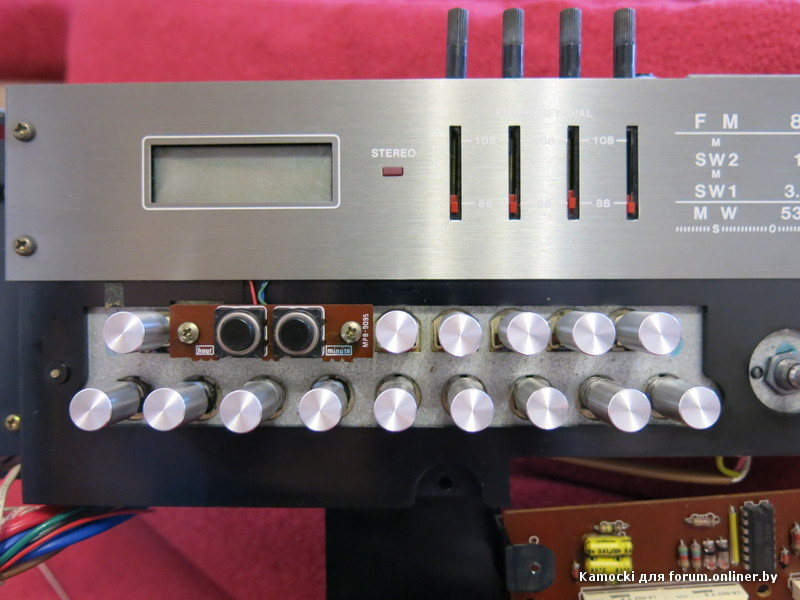

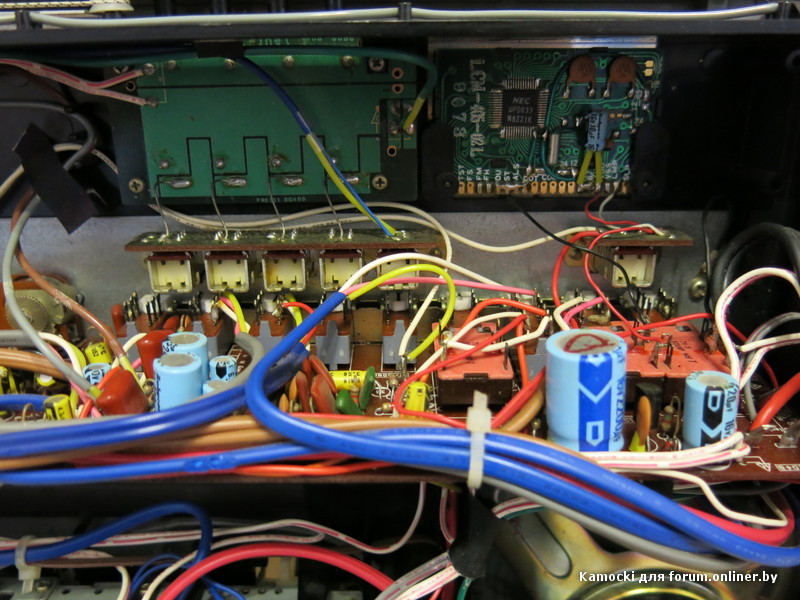

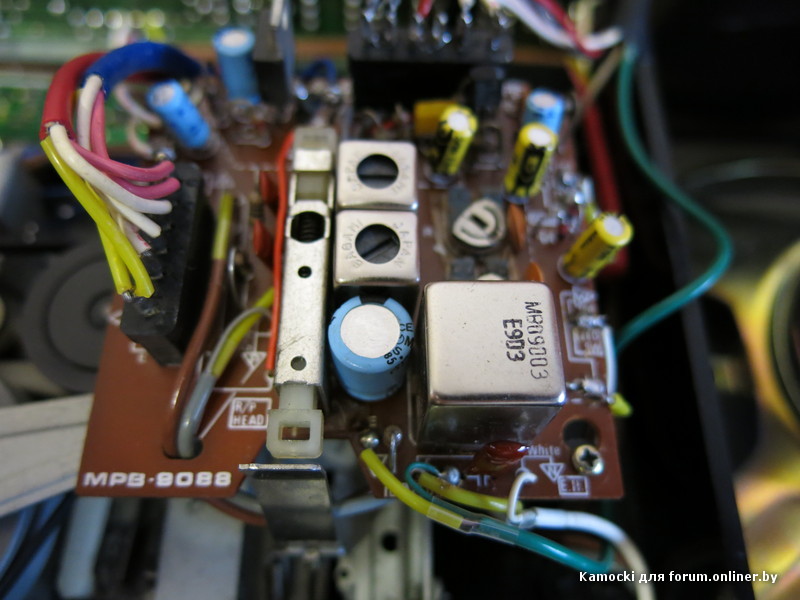

Теперь пробежимся по внутренним платам аппарата. Здесь всё раздельно, как и положено. Удобство работы налицо

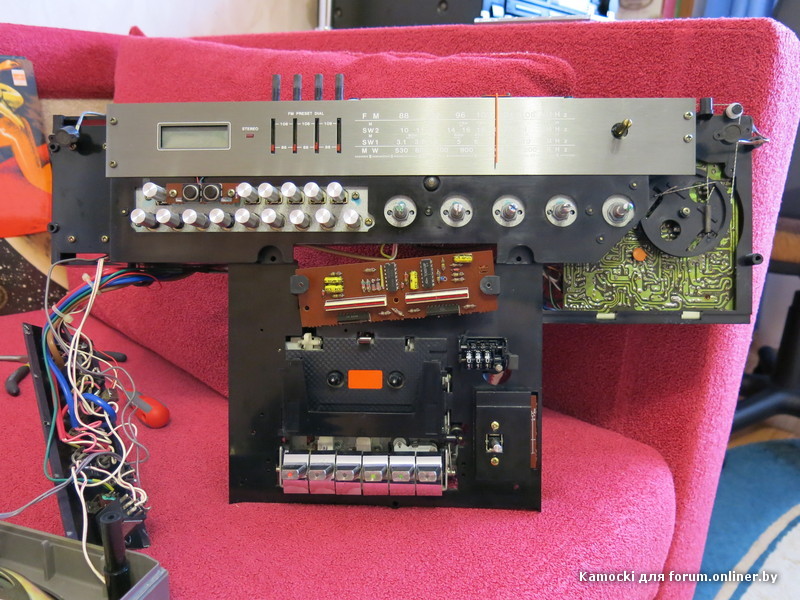

Вообще весь аппарат смонтирован вот на такой раме, что довольно часто встречается в более дорогих аппаратах

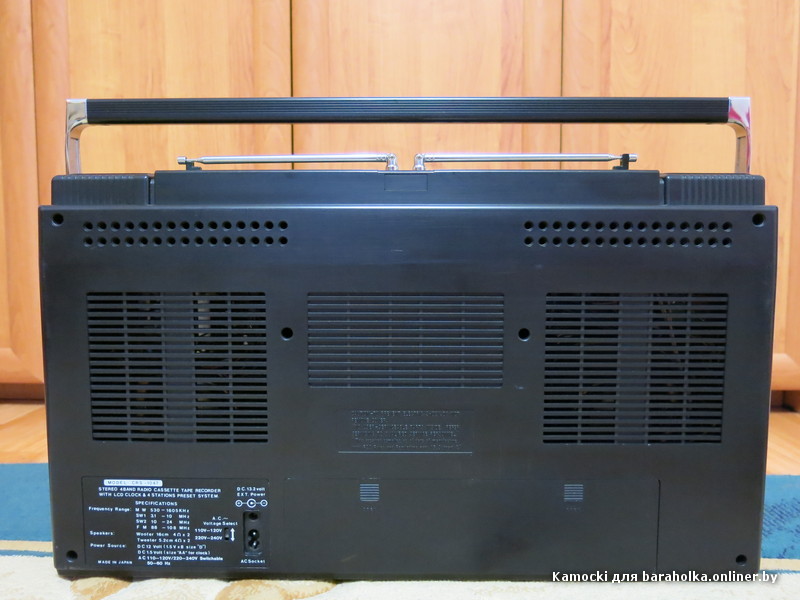

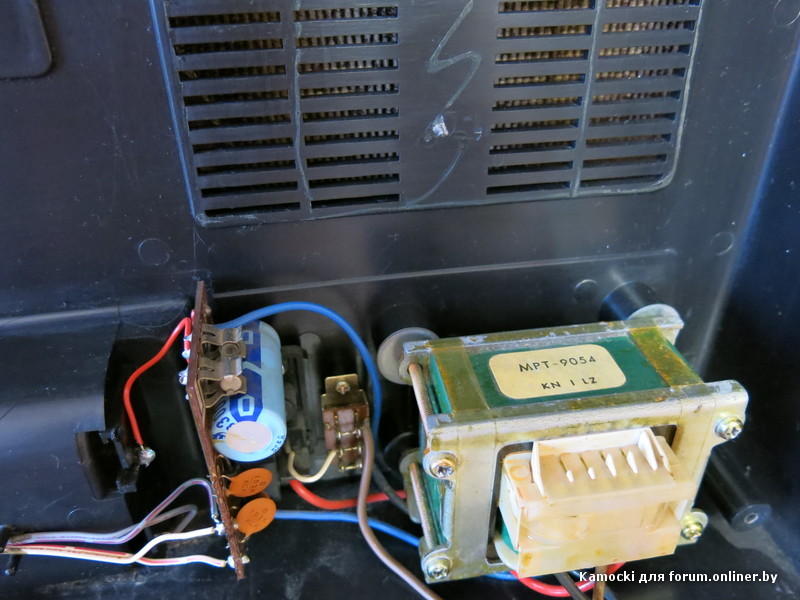

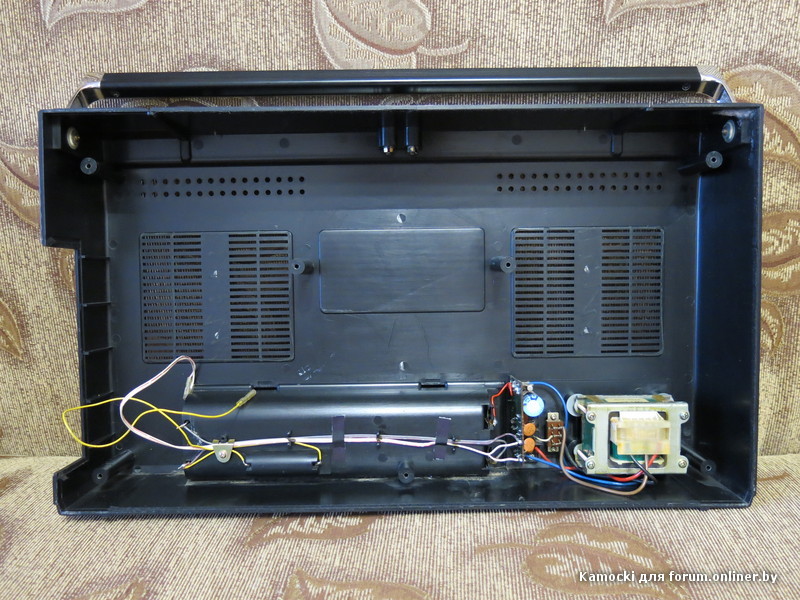

На задней стенке остаётся трансформатор довольно неплохих размеров с платой и две антенны

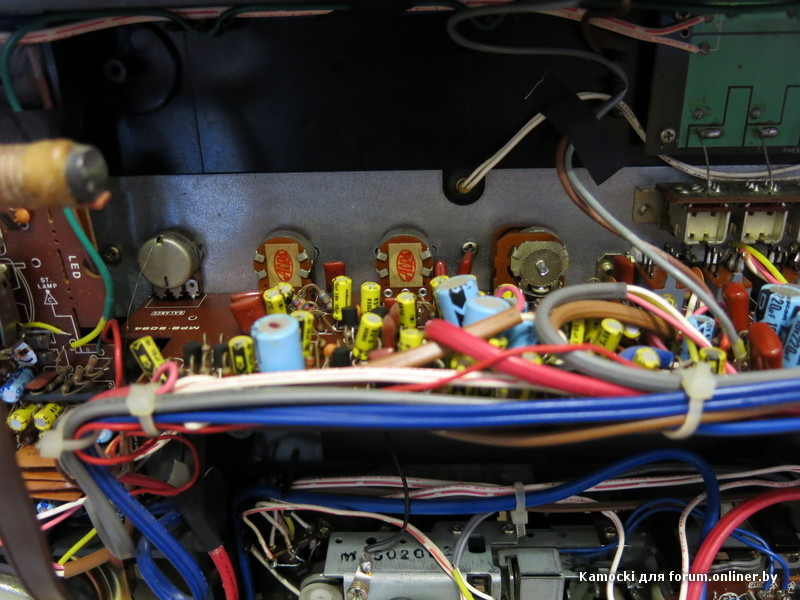

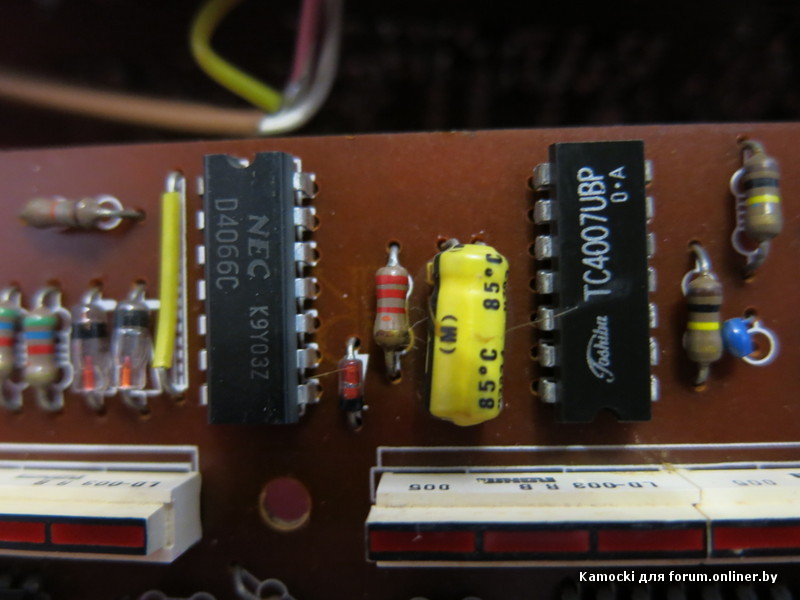

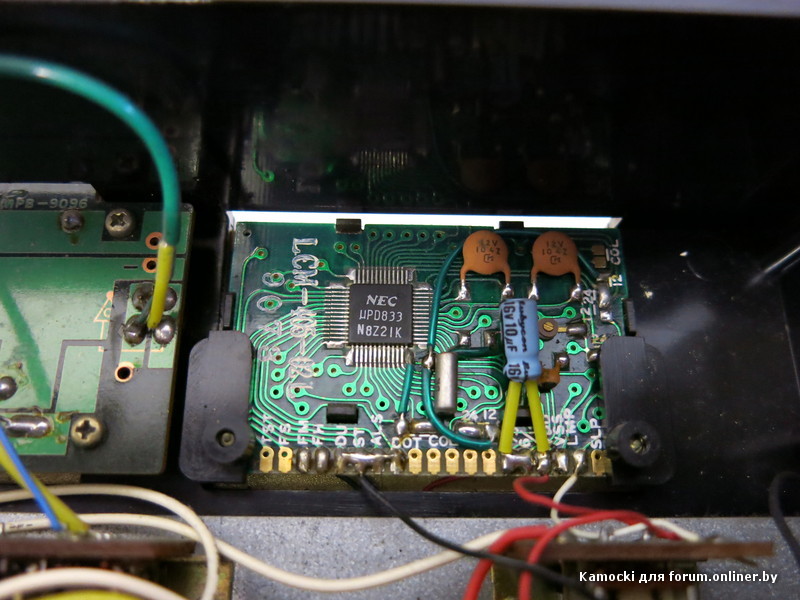

В конце обзора немного фото так сказать начинки аппарата, его комплектующих

Утомлять рассказами о стандартной процедуре обработки потенциометров, замены пассиков и мойки всего и вся (хотя это самая львиная доля работы), покраски решёток грилей не буду, всё как всегда - набрались терпения, желания, времени и вперёд на мины

Всё теперь пашет как положено и радует своей работоспособностью. Отдельное спасибо нашему коллеге Vlmax за помощь в излечении режима автостопа

Kamocki:

пленка под карбон на стенке? во времена выпуска аппарата вроде ни карбона ни пленки под карбон не было

kryt-68:

Это не плёнка а пластик с такой структурой, не первый раз такое встречаю.

Юра, результат на лицо.

понял, спасибо. но очень похоже со стороны.

Юра, хорошая работа!

kryt-68:

Юра, результат на лицо

ты ведь отличный аппарат подогнал, грех его было до ума не довести

A-Lexus:

Юра, хорошая работа!

спасибо, я старалси

pinch68:

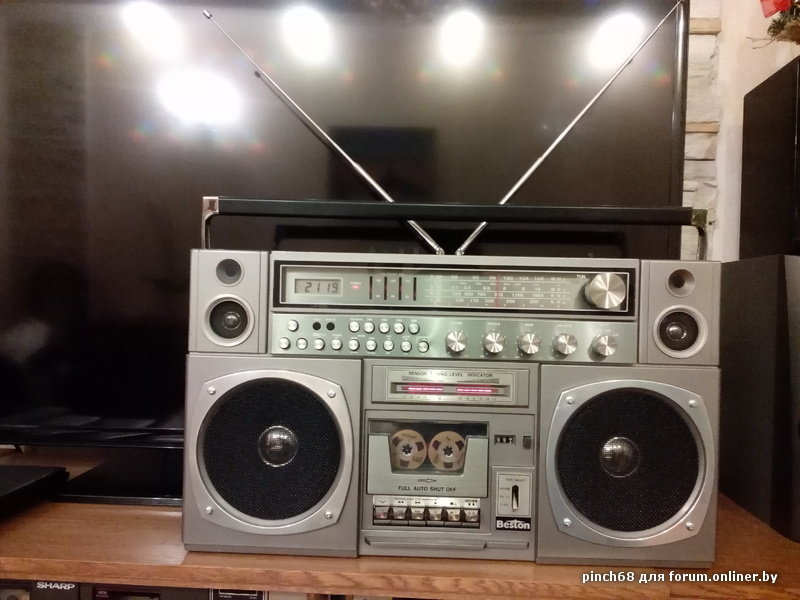

Братан!

картина маслом как похожи

sergtheseal:

Спасибо Юра . Побаловал . Фонокорректор на борту . Можно и винильчиком побаловаться . Не пробовал вертушку подключать.

ну ты прям дал побаловал... да ничего особого, всё как всегда, понравилось-купил-довёл до ума, благо коллеги по форуму вегда могут чего-нибудь интересное предложить. так и с этим аппаратом было - Игорь lev-06 предложил свой такой же на профилактику, мне он понравился. благо у Миши kryt-68 такой же был, только в модели без литеры "L", пришлось купить для себя, бо понравился уж очень

а вертушку не подключал пока, но мысли были, чессс слово, просто сегодня уже не было времени. завтра наверное попробую забросить, тем более имеются два новых пласта в отличнейшем состоянии, подарок дяди Володи Vlmax, спасибо ему огромное за это Zodiac, два первых альбома, давно искал в нормальном состоянии для себя и наконец нашёл таки

Aleksei_Kirillin:

мобиДик:

Не удержался вскрыл колонку от фили. Не зря говорят- всё гениальное просто, ну насколько гениальное? и простое до такой степени Даже дешево как то.

мдааа ужжж , совсем не солидно внутри видимо начинка самого аппарата будет такая же обманчивая , как получилось с колонками )))))

По качеству пластмассы корпуса видно уровень этого изделия.

Vlmax:

Kamocki, отличный обзор! Подтвержаю, аппарат добротный. Я и не заподозрил, что он 79 года. Автостоп построен на магнитотранзиторе!

Настолько "добротный", что через день-два он окажется на барахолке и несколько мемберов из группы поддержки традиционно оставят парочку комментов в стиле "классный аппарат, рекоммендую". И скоро забудут навсегда этот "добротный аппарат", который никто не пожелал оставить у себя в коллекции из форумных гуру.
Сценарий уже избитый донельзя.

Gustaf:

Vlmax:

Kamocki, отличный обзор! Подтвержаю, аппарат добротный. Я и не заподозрил, что он 79 года. Автостоп построен на магнитотранзиторе!

Настолько "добротный", что через день-два он окажется на барахолке и несколько мемберов из группы поддержки традиционно оставят парочку комментов в стиле "классный аппарат, рекоммендую". И скоро забудут навсегда этот "добротный аппарат", который никто не пожелал оставить у себя в коллекции из форумных гуру.
Сценарий уже избитый донельзя.

Да хоть бы и так. Здесь сам процесс приносит удовольствие, а продажа это уже дело третье.

Kamocki, отлично получилось

kryt-68:

Да хоть бы и так. Здесь сам процесс приносит удовольствие, а продажа это уже дело третье.
