Воздушный тепловой насос

Очень интересен режим работы. Если можно, данные по мощность работы вентиляции, Т на входе и выходе.

7eleven, Сами себе чего то нафантазировали про газ и взяли за основу заниженную цифру с потолка. Привели показатель из евростандарта на газ 38-40, вот им и пользуйтесь.
Про Эстонию действительно напутал, сейчас поищу более конкретную информацию для физлиц.
вот сводная таблица по странам, в росрублях, но соотношение вычислить легко. Очевидно что о Беларуси взята льготная цена 5,5 цента. Значит в Эстонии 5,5/3,2*9,1=15,6центов за квтч.
Значит у них смысл ТН начинается не ранее чем с СОР 15,6/4=3,9 что тоже нежизнеспособно по сравнению с газом. Катит только где газа нет.

opelvector:

wilson:

Очень интересен режим работы. Если можно, данные по мощность работы вентиляции, Т на входе и выходе.

седня сфоткаю
350 кубов в час

Не совсем правильно поняли.

Хотелось бы для 350кубов Твход/выход, для 250кубов Твход/выход и для 150кубов тоже самое.

KillRib:

А я потролю когда ты ТН для приточки будешь ставить

Какой ТН для приточки? У меня подогрев водяной. раз в 900 дешевле подогрева водяного.
Стоил 330 евро на 3.5квт при подаче 60 градусов.
ТНщики пусть себе хоть за 10, хоть за 2к покупают, а я от газа грел и буду греть приточку.

opelvector:

вообще он хочет в приточку встроить ТН

Никогда такого не хотел.
Не тупи, я сказал, что хочу воду охлаждать и только. Ничего в приточку я засовывать не могу. Мне не нужен ТН, мне нужен холодильник. И только потому, что жалко воду сливать в каналюгу.

wilson:

Очень интересен режим работы. Если можно, данные по мощность работы вентиляции, Т на входе и выходе.

Это не имеет сколь-нибудь важного значения, т.к. объем воздуха ничтожен - 340 кубов у него на весь дом без учета фильтров и поворотов, т.е. реальности дойдет от силы 230. 230 кубами в час никак не охладить дом. Даже если там +1 воздух будет.

opelvector:

350 кубов в час

и тут приврал - 340 кубов у тебя. Так в ттх написано.

wilson:

Хотелось бы для 350кубов Твход/выход, для 250кубов Твход/выход и для 150кубов тоже самое.

И что это даст? Берем любой инвертор кондишку среднего класса и смотрим сколько она выдает кубов в час и какой температуры воздух у нее выходит для конкретного помещения, а тут целый дом.
Мы же с Вами давно решили, что ничего не даст. Кондиционерщики сказали, что охлаждать не будет - на порядки меньше кубатура, чем нужна.

wilson:

Хотелось бы для 350кубов Твход/выход, для 250кубов Твход/выход и для 150кубов тоже самое

ТН гонит постоянный поток 350 кубов - это его минимум
а как из них взять 250 и 150 - это уже отдельная автоматика и задвижки
я пока собрал только зимний режим - зимой прогнал
летний хотел протестировать летом - по этому пока не собирал летнюю версию

чтобы добавлять 2-3-5 градусов - тут уже нужна автоматика на задвижки
и задвижками делать подмес теплого и холодного воздуха
мне пока совершенно не до этого

фотки как обещал

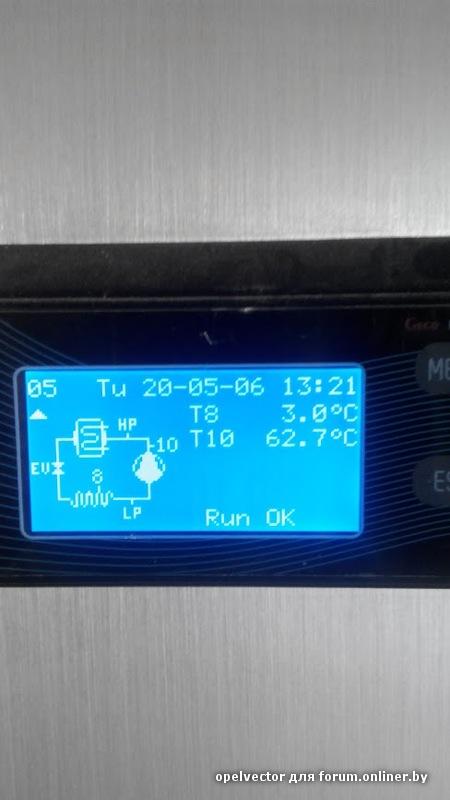

Т8 - это температура на внутреннем радиаторе (если бы поработал пару часов - до нуля опустилась бы температура)
Т10 - то, что в бочку отдается

это я снимал температуру воздуха из трубы около рекуператора на чердаке
10м труб по дому чуток забирают холод, но до рекуператора долетает примерно +10 из +27 на улице (сегодня у меня там столько показывало)

kitnamore:

Мы же с Вами давно решили, что ничего не даст.

Мы с Вами решили
смари выше цифры

350 кубов охлаждает с 27 до 10 - это тебе не воду тырить
при том это температура воздушного потока на входе в рекуператор, а не вода в радиаторе

wilson:

За счет ТН уличный воздух перед рекуператором охлаждается с 27 до 10, верно? При этом теплоноситель нагревает до 62гр или 62 уже вода для пользования в бочке?
10 это не есть гуд, там ведь можно как-то регулировать? Если я не ошибаюсь, на кондиционера ниже 15 не опускается. Да и то такой режим редкий...

с +27 до +10 - верно

самим ТН регулировать нельзя
он задуман и рассчитан на нагрев воды, а сколько вылетает - ему пофиг
нагревает бочку до 55 и просто выключается

я же пытаюсь окультурить его выхлоп и пустить в дело (производитель сам дает эту схему в инструкции)

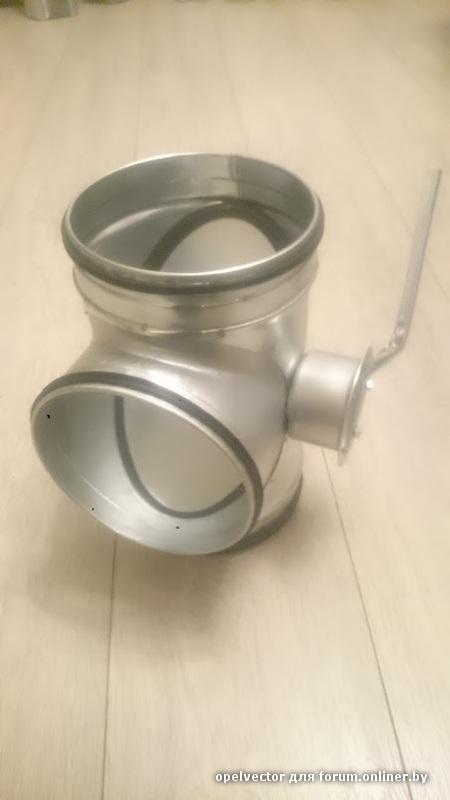

я использую вот такие задвижки-трехходовики

это как в майбесе клапан с подмесом
можно подмешивать теплый воздух, если нужно
но они механические

как это автоматизировать - я пока не думал

будет стабильно жарко на улице летом - соберу летний режим и буду пробовать делать нужные подмесы
в принципе можно сделать сервопривод и на него прилепить не сложный контроллер - 1 датчик температуры и моторчик

кондиционеры рассчитаны больше на охлаждение, а тут нагрев
тут и температура на нагрев не ограничена 30 как как в кондее

тут имеем самый простой ТН старт/стоп с минимумом автоматики

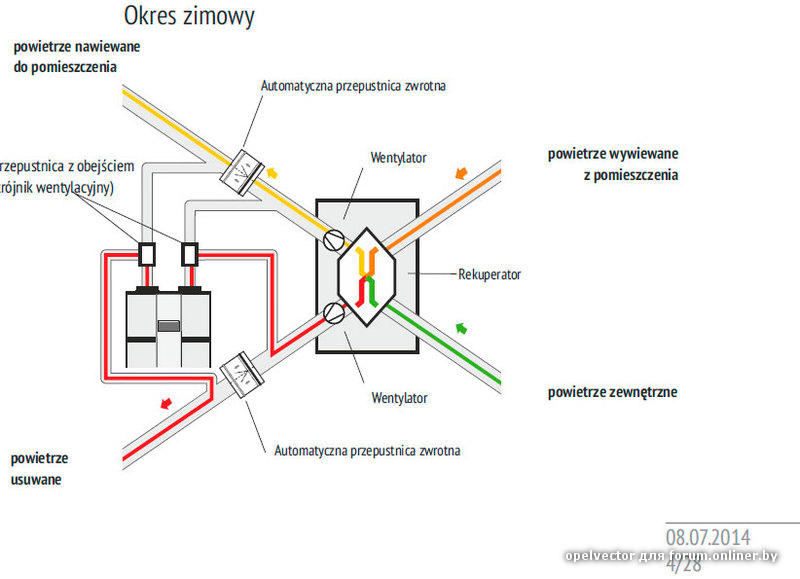

вот у производителя схема

можно подмешивать и теплый и холодный

kitnamore:

Димон только жмет телефон толкового спеца, что за три копейки сделает этот девайс

спец вне зоны доступа
я пока показываю как проще реализовать

можно канешна и свой старт-стоп собрать, но нужно мощность считать

kitnamore:

ты бы фоточку удалил, а то стыдно, у тебя же якобы зимой было 30% влажности, а сейчас лето и всего 22...

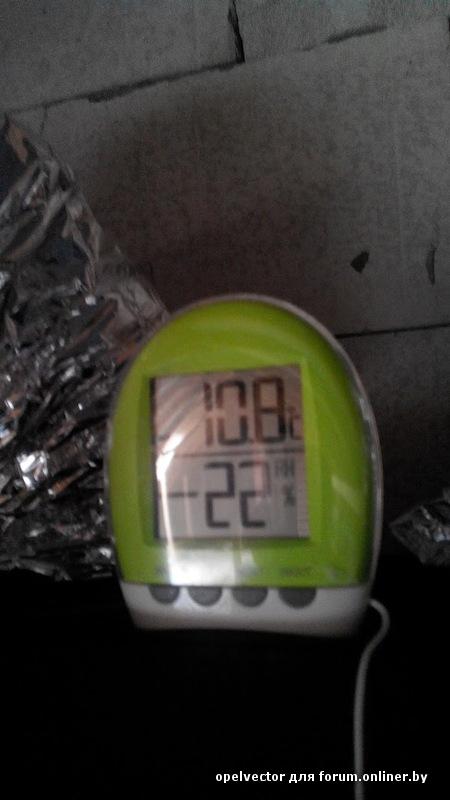

это переносной датчик - не переживай

он стоит 200 тыщ он влажность фиг поймешь как меряет (и меряет ли)
эта влажность на чердаке, который не утеплен и не отсапливаемый и продувается всеми ветрами
но в этой штучке есть 2 датчика температуры - один встроен, а второй выносной на проводке
вот выносным я и меряю спецова для тебя в трубе

kitnamore:

+11 градусов он подал неизвестно куда

дурачок
я ж спецова для тебя дурня принес датчик на чердак, где стоит рекуператор и перед рекуператолром снял температуру
вот в него идет +11 считай с улицы

с улицы ТН забирает +27
прогоняет через себя и выдает рекуператору +11, а что лишнеее в горячую воду скидывает
а дальше рекуператор уже делает че ему дальше полагается

не тупи

ты херню на воде собрал, а я предупреждал, что не будет работать, хотя на улице не +30
вот щас читай и вникай

opelvector:

wilson:

Хотелось бы для 350кубов Твход/выход, для 250кубов Твход/выход и для 150кубов тоже самое

ТН гонит постоянный поток 350 кубов - это его минимум
а как из них взять 250 и 150 - это уже отдельная автоматика и задвижки
я пока собрал только зимний режим - зимой прогнал
летний хотел протестировать летом - по этому пока не собирал летнюю версию

чтобы добавлять 2-3-5 градусов - тут уже нужна автоматика на задвижки
и задвижками делать подмес теплого и холодного воздуха
мне пока совершенно не до этого

фотки как обещал

Т8 - это температура на внутреннем радиаторе (если бы поработал пару часов - до нуля опустилась бы температура)
Т10 - то, что в бочку отдается

это я снимал температуру воздуха из трубы около рекуператора на чердаке
10м труб по дому чуток забирают холод, но до рекуператора долетает примерно +10 из +27 на улице (сегодня у меня там столько показывало)

Добавлено спустя 6 минут 1 секунда

kitnamore:

Мы же с Вами давно решили, что ничего не даст.

Мы с Вами решили
смари выше цифры

350 кубов охлаждает с 27 до 10 - это тебе не воду тырить
при том это температура воздушного потока на входе в рекуператор, а не вода в радиаторе

Вор у нас на форуме только ты. То землю украдешь, то дрова, то растения. Я пользуюсь бесплатно водой на законных основаниях. И вода у меня охлаждает воздух на 11 градусов. Реальный воздух, а не мифический где-то у выхода ТН. Я дал тебе доказательства в виде фотки, которые показывают как реально ходит воздух и как он только от соприкосновения с воздуховодами нагревается.
И ты так и не понял, что твоя система не будет работать. Если ты подашь воздух около 0, то у тебя потекут все воздуховоды и будет ручей литься (в буквальном смысле) прямо с потолка. Где дренаж?

opelvector:

это переносной датчик - не переживай
он стоит 200 тыщ

Какое нелепое оправдание. У меня что дешевый, что дорогие - все показывают с очень небольшой погрешностью - всего в несколько процентов. Так, что просто признай, что в доме около 20% влажности и есть. Одно дело фантазировать, другое реальность.

opelvector:

дурачок
я ж спецова для тебя дурня принес датчик на чердак, где стоит рекуператор и перед рекуператолром снял температуру
вот в него идет +11

Дурень у нас один. И пока это ты. Причем тут что перед рекуператором - ты покажи, что идет в помещение. У тебя из дома +25, в дом +11, итого пойдет +18, если рекуператор работает на 100%, а у тебя он выдаст 70%, итого будет у тебя намного выше. Допустим +21.
Чтобы в дом шло +11 надо, чтобы был байпас минуя рекуператор. Рекуператор работает всегда - и ему все равно что рекуперировать - вход или выход.

Andry_S:

Официальных источников по эстонии не знаю, пользуюсь какими нашёл.

Зачем вообще эти отсылки на Эстонию делаются? У нас на Эстонию, сразу в топку их.

opelvector:

ты херню на воде собрал, а я предупреждал, что не будет работать, хотя на улице не +30
вот щас читай и вникай

У меня собрана идеальноработающая система, которая реально подает днем +14 в дом, а у тебя пока в дом пойдет +21-22... Смысла в этом нет никакого.

opelvector,
Даю бесплатно совет на основе личного опыта. У меня был охлажденный воздух, далеко не до +1, так вот - при переохлаждении воздуха (очень далеко от +1) у меня в одной из детских образовался конденсат прямо в 10-20см от входа в помещение (до этого места было все сухо, т.к. тумпература воздуховода была недалеко от температуры воздуха), а вот температура воздуха в помещении, решетка и часть воздуховода были гораздо горячее - около +20-23. И через несколько часов работы начал выпадать конденсат.
Решилось уменьшением влажности и установкой дополнительного дренажа в каналюгу.
Я потом почитал в снипах, что в системах, где шастает холодный воздух всегда должен быть дренаж, причем как можно ближе к помещению, в которое он идет. Или ставить осушители. Что явно не твой вариант, осушители стоят дороже твоего рекуператора.
