Подскажите . Вот такое реле

Можно использовать в паре с теном на 6квт?
Если верить китайским братьям , то 40А .

Но такое реле на двигателе в 1.8 кВт продержалось 2 дня

brazia Senior Member

офлайн

brazia Senior Member

4517

16 лет на сайте
пользователь #207786

Профиль
Написать сообщение

4517

# 15 марта 2020 12:37

Шершень, был когда-то и рубин, был отдан знакомым. Ставил в него синтезатор МСН 501, вместе с родной мордой -пластмасской идеально стоял в щели вместо СВП4-1. А Славутич этот память детства, один из первых радиотехнических опытов.

vovchik_romualdovich Senior Member

офлайн

vovchik_romualdovich Senior Member

12024

15 лет на сайте
пользователь #329231

Профиль
Написать сообщение

12024

# 15 марта 2020 12:49

brazia:
vovchik_romualdovich, где ж вы были,

Ну откуда ж я знал. Выкинул прошлой весной всё упимовское. Улптц-шное тремя годами ранее.

Ещё есть много чего из 4-го поколения и выше, некоторое даже комплектное. Так же ТВ наследие немецких шротов 90-х-00-х, тоже не долго сему осталось, Собирался в этом сезоне почиститься.

Я периодически, на наших ветках, предлагаю много всяко-разного передать в добрые шаловливые руки, но желающих особо не наблюдается, разве что единицы. :-?

Nickl Senior Member

офлайн

Nickl Senior Member

21307

18 лет на сайте
пользователь #106646

Профиль
Написать сообщение

21307

# 15 марта 2020 12:49

starik:
Можно использовать в паре с теном на 6квт?
Если верить китайским братьям , то 40А .

Но такое реле на двигателе в 1.8 кВт продержалось 2 дня

на радиатор его надо ставить

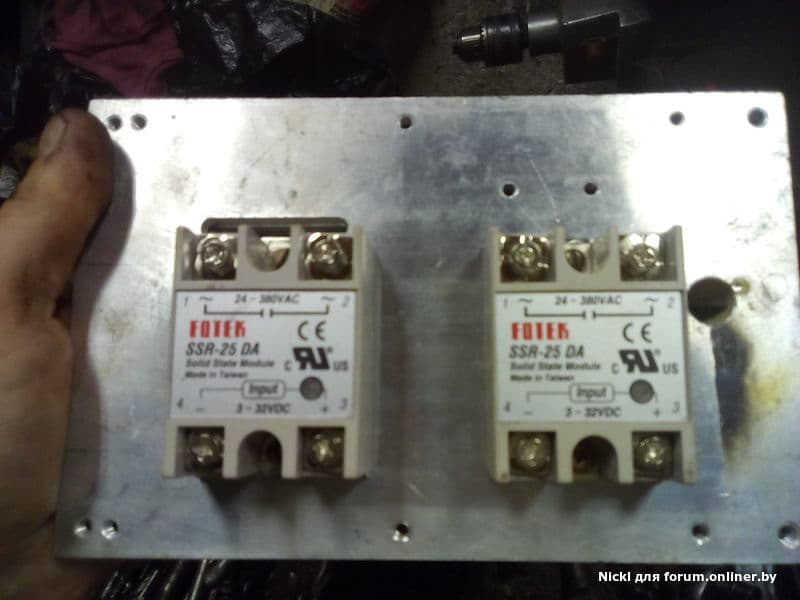

Вот парочка на 25А трудится

рулят чисто активной нагрузкой...
Одно тянет примерно 18А, второе - около 2А.

starik Senior Member

офлайн

starik Senior Member

8799

24 года на сайте
пользователь #1163

Профиль
Написать сообщение

8799

# 15 марта 2020 12:57

Nickl,
Про радиатор я понимаю.
Теоретически ТЭН в 6квт 40da имеет запас в 40%

С насосом на 1.8 кВт оно сдохло. Если верить интернету , то запас должен быть в 10 раз.
Если взять 100da работать будет, или тоже сдохнет?

Nickl Senior Member

офлайн

Nickl Senior Member

21307

18 лет на сайте
пользователь #106646

Профиль
Написать сообщение

21307

# 15 марта 2020 12:59

starik:
С насосом на 1.8 кВт оно сдохло

насос вполне может индуктивные выбросы давать...
Это ж электродвигатель...

art100 Клуб Самоделкиных

офлайн

art100 Клуб Самоделкиных

5134

15 лет на сайте
пользователь #397580

Профиль
Написать сообщение

5134

# 15 марта 2020 14:08 Редактировалось art100, 6 раз(а).

Шершень:

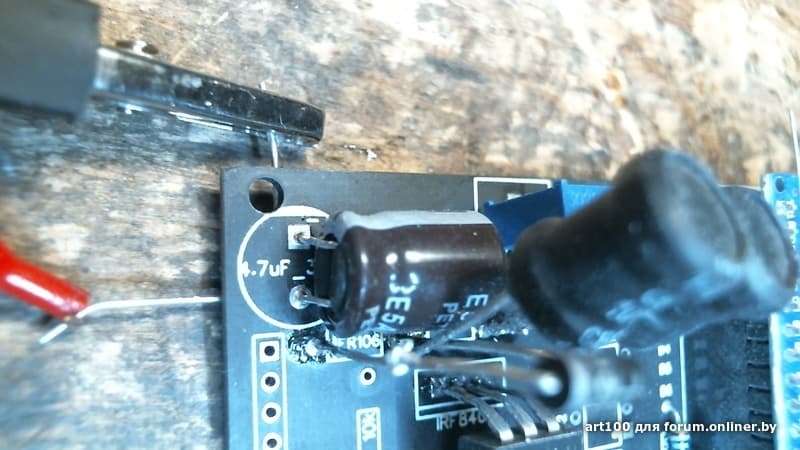

art100, диод правильной стороной впаяли? На первом фото диод кольцом к дросселю, а надо наоборот. Дроссель точно 220 мГн? Что-то больно мелкий. Сопротивление у него будет не хилое. Или индуктивность мизерная или сопротивление обмотки огромное.
P.S. Присмотрелся к плате на первом фото. Это первоисточник? Кольцо на диоде должно совпадать с кольцом на плате. +Там обозначено 220 мкГн.

верно подмечено
верно мыслишь
в этих LC цепочках чуток не так и не резонируют

скрытый текст

на плате косяков хватает в даташитах мутно по выпрямляющим ХЕР-ам https://media.digikey.com/pdf/Data%20Sheets/Diodes%20PDFs/HER101% ... HER106.pdf
Прозванивал куда эти ХЕР-ы открываются так и запаивал

высоковольтный накапливающий кандер тоже косяк на плате два минуса и ни одного плюса
что так и что этак пока высокого напряжения не надо накапливать пофиг
но я решил запаять минус конденсатора на минус общий

дросселя думаю тут собака порылась
по схеме

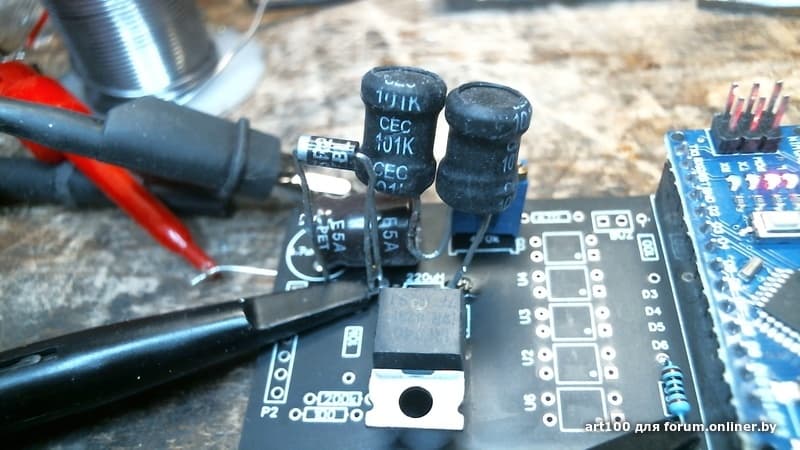

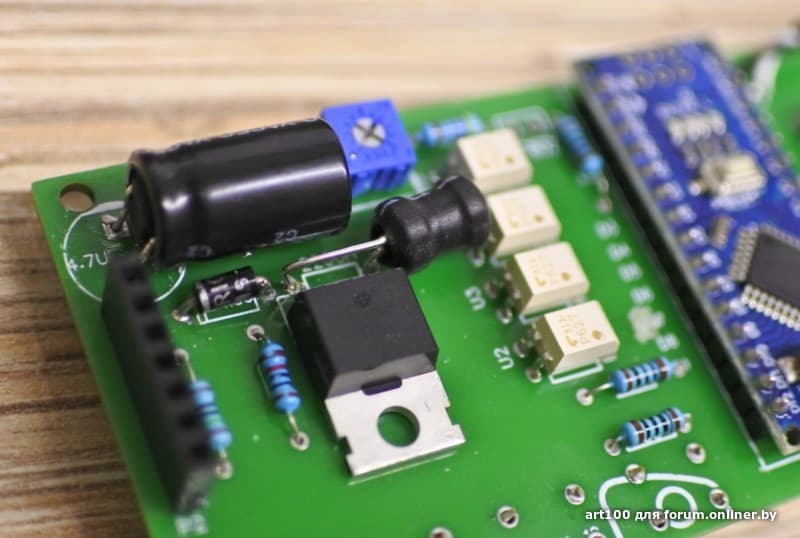

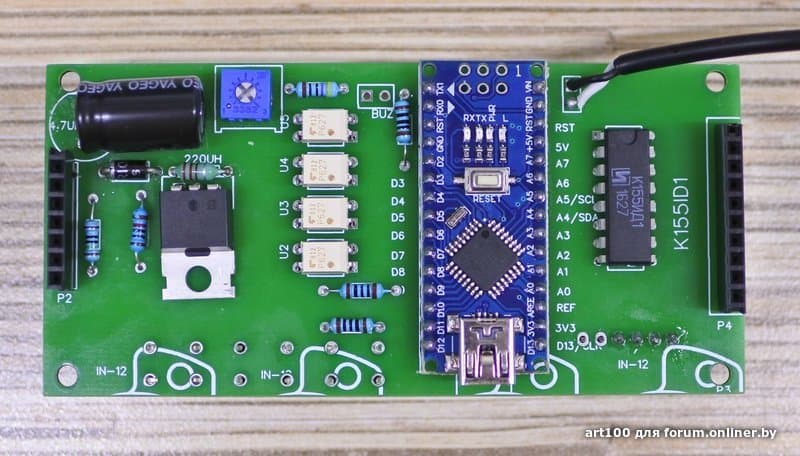

есть фото
первоисточник

сам смотрю и не понимаю
Как?

мелкие индуктивности с коронавирусами гуляют
пока тыкаю 110+110 миллигенри или 270 миллигенри

щас попробую ХЕР-а перевернуть
starik

скрытый текст

starik:
Подскажите . Вот такое реле

Можно использовать в паре с теном на 6квт?
Если верить китайским братьям , то 40А .

Но такое реле на двигателе в 1.8 кВт продержалось 2 дня

да
там честный классический советский семистор и мелкоключик на входе вроде от 2.5-ех семистор утягивает в щелчок
радиатор побольше обязательно
как всем семисторам
китайцы предлагают в электрошкафы радиаторы на линейки есть версии с вентиляторами в шкафах
на железе тока нет поэтому можно в корпусу электрошкафчика пусть паучков греет

Добавлено спустя 8 минут 39 секунд

starik:
Nickl,
Про радиатор я понимаю.
Теоретически ТЭН в 6квт 40da имеет запас в 40%

С насосом на 1.8 кВт оно сдохло. Если верить интернету , то запас должен быть в 10 раз.
Если взять 100da работать будет, или тоже сдохнет?

оно сдохло потому что семистор аналоговое устройство пока открывается лишний ток в тепло отдает

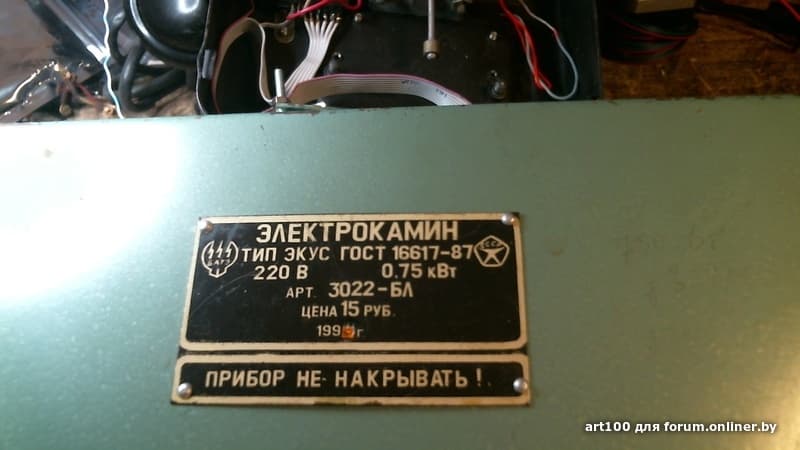

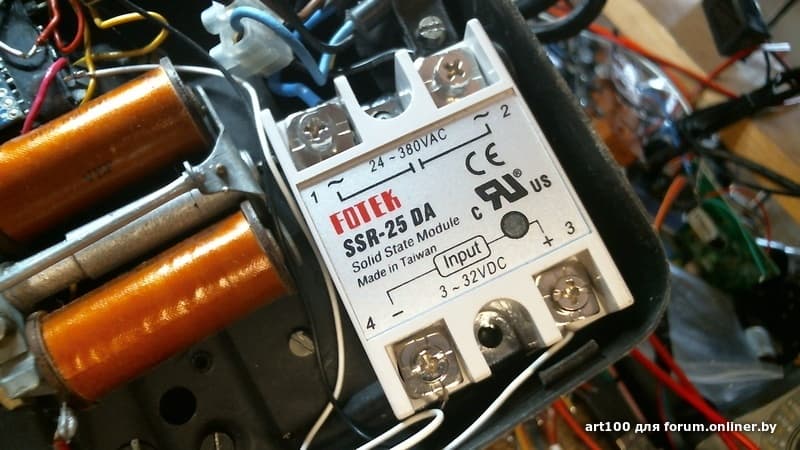

смотри на мои фото и принимай решение сам

Шершень:
art100:
Херь умножительная без обратной связи жизнеспособна?

Давайте уже тогда так: жизнеспособна в узком диапазоне нагрузок.

мысль понял
буду ждать полную комплектацию всего

буду ждать нашу таможню
они там видимо резисторы в корпусе 0805 пересчитывают в лентах

Введите номер отправления:
LA090817577CN
Отображаемые сведения на сайте РУП «Белпочта» носят информационный характер.
Дата Событие Офис
14.01.2020 Принято от отправителя *
14.01.2020 Принято в обработку в учреждении международного почтового обмена SHENZHEN
14.01.2020 Направлено из страны по назначению SHENZHEN
02.03.2020 Принято в обработку в учреждении международного почтового обмена MINSK NATIONAL AIRMAIL UNIT PI-2
04.03.2020 Для передачи в таможню необходимо уточнить данные справка
06.03.2020 !!!Введенные данные сохранены!!! справка
15.03.2020 Подготовлено для проведения таможенного контроля (см. https://webservices.belpost.by) MINSK NATIONAL AIRMAIL UNIT PI-2

Круиз-контроль 88 км/ч. Радость никакая печаль.

ino53 Member

офлайн

ino53 Member

258

14 лет на сайте
пользователь #537707

Профиль
Написать сообщение

258

# 15 марта 2020 14:52

Nickl:
у меня этот фрагмент "строки" упимца трудится в люстре Чижевского

А выпрямлял-умножал родным переделанным умножителем или свой делал?

vovchik_romualdovich Senior Member

офлайн

vovchik_romualdovich Senior Member

12024

15 лет на сайте
пользователь #329231

Профиль
Написать сообщение

12024

# 15 марта 2020 15:18

ino53:
Nickl:
у меня этот фрагмент "строки" упимца трудится в люстре Чижевского

А выпрямлял-умножал родным переделанным умножителем или свой делал?

Ага, помню сверлили отверстия в УН9/27, превращая его в отрицаловку.

art100 Клуб Самоделкиных

офлайн

art100 Клуб Самоделкиных

5134

15 лет на сайте
пользователь #397580

Профиль
Написать сообщение

5134

# 15 марта 2020 16:07 Редактировалось art100, 9 раз(а).

Ураааа !!! :ura:
Дело было ХЕР-овое с ХЕР-ом оХЕРеть который звонился не ХЕР-ово

Заработала машинка
Итого схема умножителя умножает так
по схеме предложено
33килогерцами-> 220микрогенри->IRF840-ым проталкивать->HER106 на-> 4.7 миркофарада на ->330 килоом
у меня на
33килогерцами-> 200микрогенри->IRF740-ым проталкивать->HER207 на-> 4.7 миркофарада на ->500 килоом

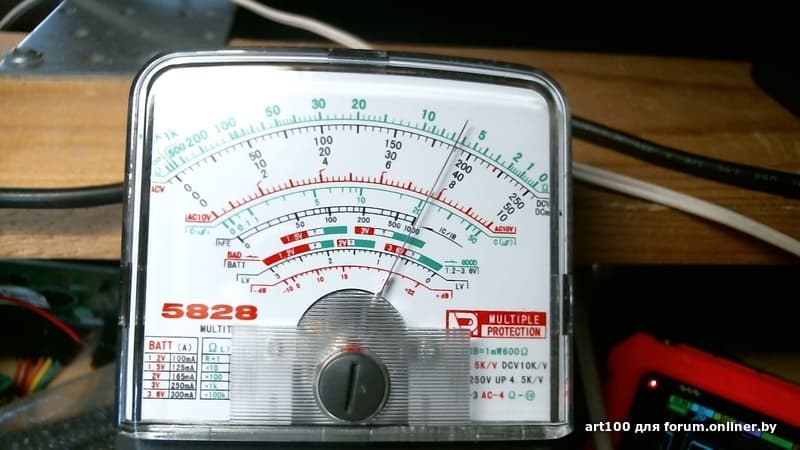

правильный высоковольтный 1000 вольтовы стрелочний авометр сразу улетел в 800 вольт.
многооборотистым резистором достаточно трудно установить точное нужное напряжение

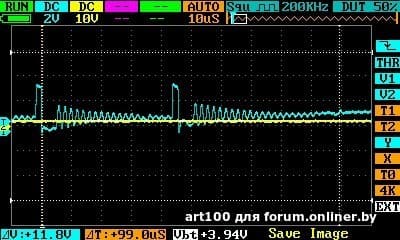

осцилограф показывает что там гармоники на гармониках гармониками подгармонивают
мосфет в шоке :bazar: на корпус щелкает но накачивает быстрый диод шотки

чудные 2 минуса на электролитическом конденсаторе

по питанию такой чудный расколбас от этого чудного умножителя

я очень сомневаюсь что существует математическое обоснование таких глючных схем
ну типа сложилось у кучку типо что-то умножило типо не сгорело значит можно продавать :evil:

Спасибо всем
Если кого-то забыл я вас всех помню извиняйте побежал вприпружку мороженку искать :jump:

Добавлено спустя 1 час 54 секунды

Шершень:
art100, диод правильной стороной...? .... диод кольцом... а надо.... ....

нашел :ura:
победитель гадания на хрустальном шару
второй умножитель тоже скатина по умолчанию наумножал на 800 вольт
многооборотистым подстроечником трудно на понизил до 170 вольт
думаю в таких умножителях без обратных связей должны стоять только многооборотистые подстроечники
ну как в советских ракетах
за базар отвечаю

720 вольт ХЕР-ась
хорошо что не в палец и батарею я не улетел со стулом

токи малые
кандер на 450 вольт вздулся бы от такой радости
что-то свистит когда высокое напряжение поднято
места разрядов я уже не искал
сразу понижал высокое напряжение до нужного высокого напряжения
