померял выходное напряжение усилителя мощности на нагрузке на 10кГц В3-38 и китайским тестером...значения - совпали.

mixing-mastering:

сегодня выходной, завтра доберусь до студии..поснимаю....обычные балалайки у меня с алиэкспресса,

если не затруднит, тогда может ещё и на частоте 300 кГц замер произведёте?

mixing-mastering, подколол Меня сегодня тянет разглагольствовать.
Крошка Енот, а частоту с потолка взяли или нет?
Я тут глянул в интернете схемки, в некоторых мультиметрах указан диод 1N4007, очень низкочастотный.
В других 1N4148, высокочастотный. Оба дешёвый ширпотреб.
Открыл два своих мультиметра, Mastech и китай noname. В обоих стекляшка с черной полоской, похоже 1N4148.
Так что если мультиметр взял 10 кГц, то диод стоит быстрый. Так что и 300 кГц должен вытянуть.

Шершень:

В других 1N4148, высокочастотный. Оба дешёвый ширпотреб.

но при этом прекрасно работают в Д-классе на затворах ну очень мощных ключей...ч.д. 700кГц, 5кВт 20Гц-20кГц

Шершень:

Произвёл небольшое тестирование трёх простых мультиметров

Лабораторная работа называется
Отчет, вывод, все как по учебнику!

Поторопился с выводами. 1N4148 низковольтный, 100 вольт. Открыл еще раз крышки, присмотрелся внимательно и нашел таки 1N4007 в 838-м и M7 в Mastech Они моими проводами к тумблеру закрыты были, не заметил. Третий мультиметр не мой, без выключателя и с другой платой. 4148 в другой цепи стоит.
Завтра поставлю что-нибудь быстрое, например UF4007 и повторю эксперимент на высокой частоте. То-то я удивлялся, почему мультиметры так рано сдались. Текст в "лабораторной" подправил на правильную маркировку диодов.
Так что битва за 300 кГц ещё не окончена. Догоним и перегоним.

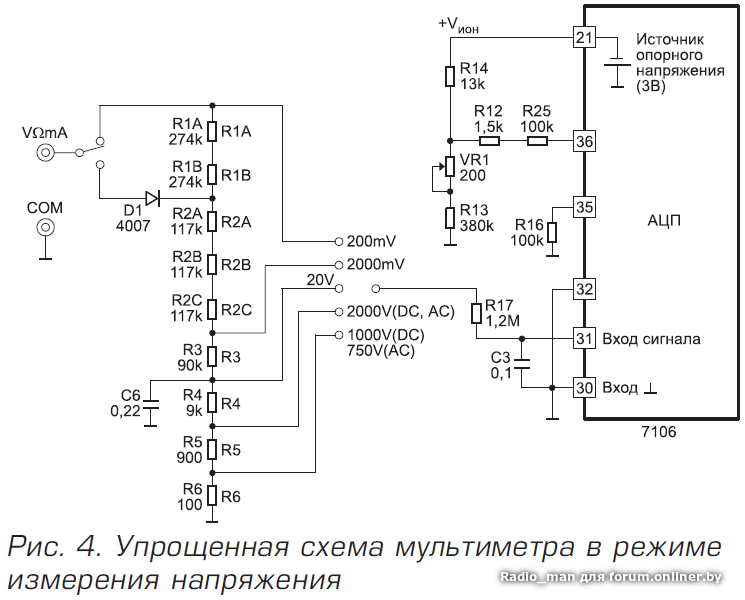

Radio_man, выпрямитель на диоде D1, делитель напряжения и RC-фильтр. Измеряется постоянная составляющая одного полупериода. Если диод успевает закрываться, то почему нет?

mixing-mastering, я и осциллограф четвертым в параллель включил, то есть это осциллограммы с общей точки всех четырёх приборов. В мультиметре по схеме реактивных элементов на входе вроде не наблюдается.
Сейчас поменял 1N4007 на UF4007, SMA4007 на US1M. Ничего не изменилось.
Видимо без копания в даташите на АЦП ничего не прояснится.
UPD: Нашел IN4148. Есть результат! Скоро выложу.
Итак, в мультиметр DT838 был впаян IN4148. Я его извлёк из ATX блока питания, ножки короткие, отпаял одну ногу ранее припаянного UF4007 и навесил на него (на фото виден торчащий из-за корпуса UF, поэтому чтобы не подумали ничего лишнего).
Вначале сравнение двух мультиметров на 50 Гц, а дальше только перепаянный на 100 кГц...1 МГц. Подключал для чистоты эксперимента параллельно Mastech, амплитуда сигнала менялась, но пропорции показаний вроде сохранялись, и Mastech как показывал неадекватные результаты так и показывает.

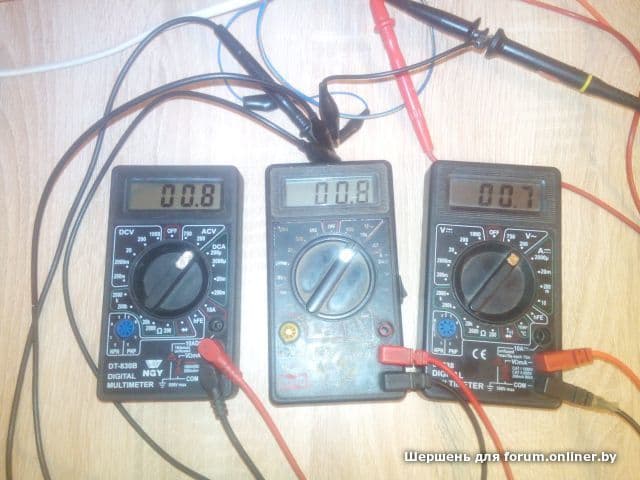

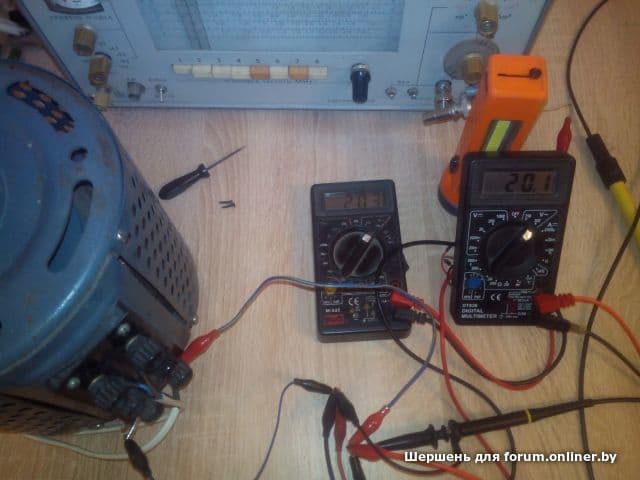

50 Гц два мультиметра

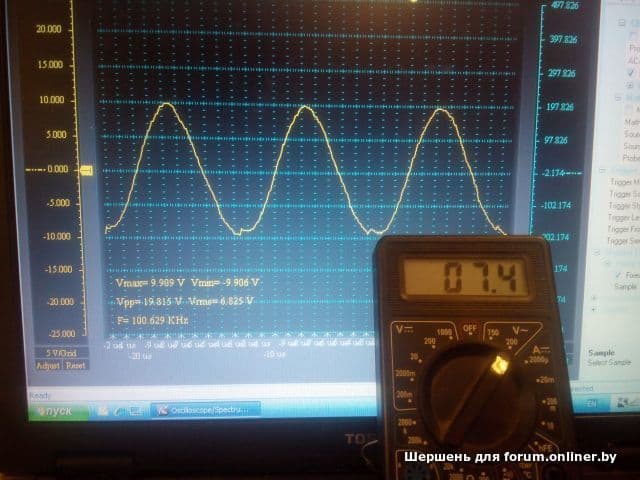

100 кГц

Если плохо видно показания осциллографа 6,8.

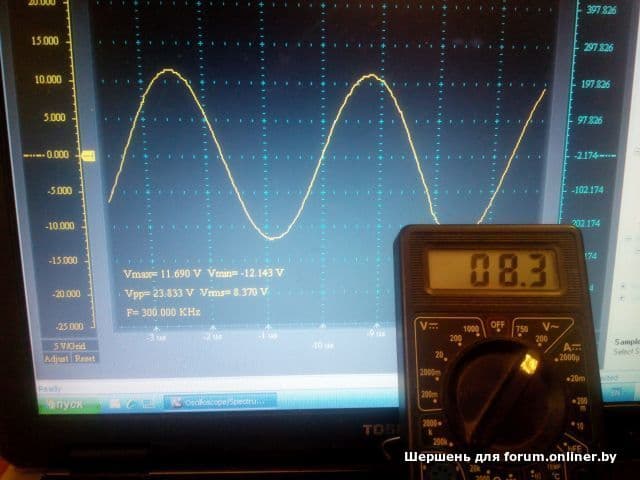

300 кГц

Если плохо видно показания осциллографа 8,4.

600 кГц

Если плохо видно показания осциллографа 5,3.

1 МГц

Если плохо видно показания осциллографа 3,3.

Ура, товарищи! Путем замены одной копеечной детали на другую копеечную деталь удалось повысить надои в 100500 раз получить полосу пропускания около 600 кГц.
О том, что допустимое напряжение упало в 10 раз, скромно умолчим
Хотя вопросов вообще-то только добавилось. Что там за гранью между 50 Гц и 100 кГц, и почему на 100 кГц показания выше, чем по осциллографу. Менее быстрые диоды возможно тоже полосу расширили хотя бы до нескольких килогерц, но у меня нет генератора синуса на такие частоты, есть только генератор прямоугольных импульсов, но сегодня продолжать эксперименты некогда. У мультиметра минусовой провод щупов соединен с источником опорного напряжения в мультиметре, а не с минусом батареи. Предполагаю что неверные показания могут быть связаны с плавающим потенциалом или чем-то в этом роде, как мы уже обсуждали в случае с непонятным током холодильника. Оставим вопрос открытым.

IgorOK:

чем спалить светодиодную лампу на 220? (с цоколем промахнулись, нужно спалить без взрыва)

Ай яй яй. Чтоб без взрыва можно в костер кинуть, там взрываться не чему, а так повышающий латр нужен, потиху повышать напругу пока не весь дым не выйдет на котором радиодетали работают.

Шершень:

Произвёл

скрытый текст

небольшое тестирование трёх простых мультиметров на переменном синусоидальном напряжении частот 50 Гц, 100 кГц, 300 кГц. К сожалению не смог протестировать частоты между 50 Гц и 100 кГц потому что у имеющегося генератора 100 кГц это минимальная частота. Так что определить частоту среза не имею технической возможности.
Участники тестирования (слева направо) и оборудование:
1. Мультиметр DT-830B с логотипом NGY, дешёвый с рынка. Внутри диод с маркировкой М7, видимо SMA4007.
2. Ранее критикуемый Mastech M-832. Внутри диод с маркировкой М7.
3. Noname DT838, дешевый с рынка. Внутри диод 1N4007.

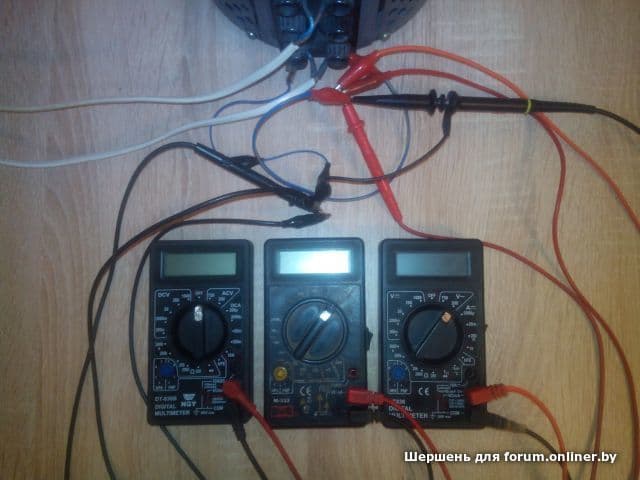

Участники тестирования

4. ЛАТР 9А (за кадром).
5. Разделительный трансформатор (за кадром).
6. Генератор синуса Г4-102А (100 кГц-50 МГц).
7. Импульсный трансформатор из AT/ATX блока питания (у генератора напряжение до 1 вольта на согласованной нагрузке, трансформатор использовал для увеличения выходного напряжения).
8. Осциллограф Instrustar ISDS205A, который используется в качестве эталона для определения среднеквадратичного значения напряжения (хотя из-за сильного разброса параметров деталей входных делителей при переключении пределов измерения точность калибровки амплитуды не гарантируется, это скорее показометр. В экземплярах более позднего выпуска с другой аппаратной версией этот разброс уменьшили).
На метрологическую точность не претендую , поскольку оборудование не предназначено для таких экспериментов, но общую картину увидите.
Картинки размещаю по две друг за другом. Сначала с осциллографа с указанием частоты и рассчитанного значения действующего напряжения, затем с показаниями мультиметров.

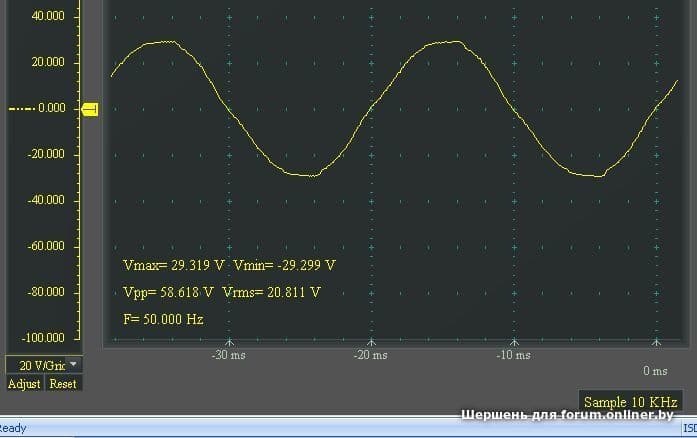

50 Гц осциллограф 20,8 Вольт

50 Гц мультиметры 20,8 Вольт

50 Гц осциллограф 6,4 Вольта

50 Гц мультиметры 6,4 Вольта

50 Гц осциллограф 1,12 Вольт

50 Гц мультиметры 1,12 Вольт

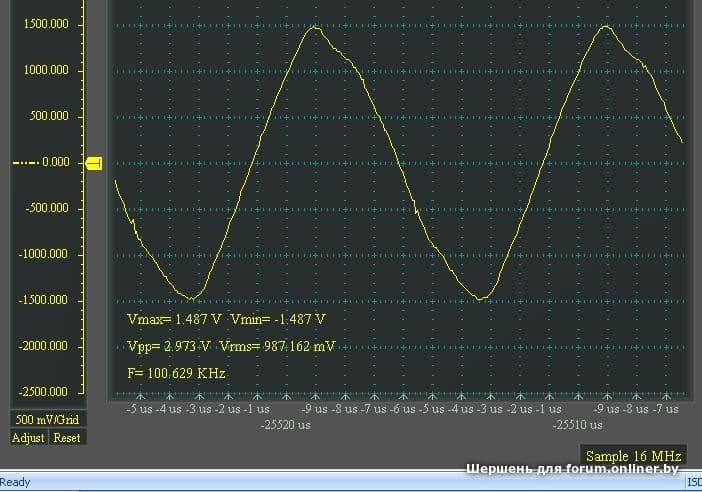

100 кГц осциллограф 1 Вольт

У генератора выходное сопротивление 50 Ом, без нагрузки синусоида искажена, я выход подгрузил резистором, но не сильно, чтобы не уменьшать значительно амплитуду.

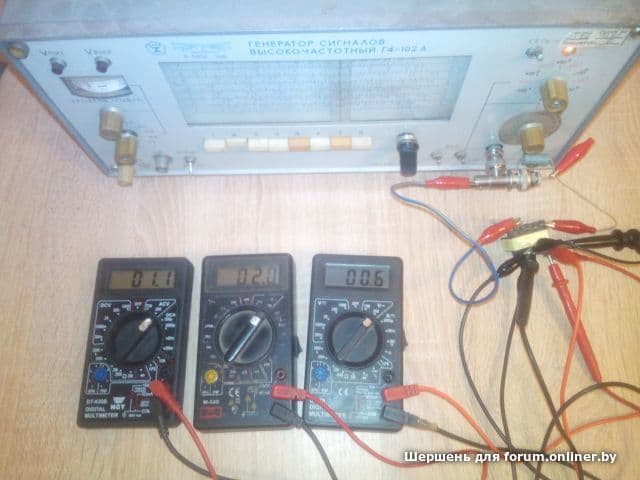

100 кГц мультиметры 1 Вольт

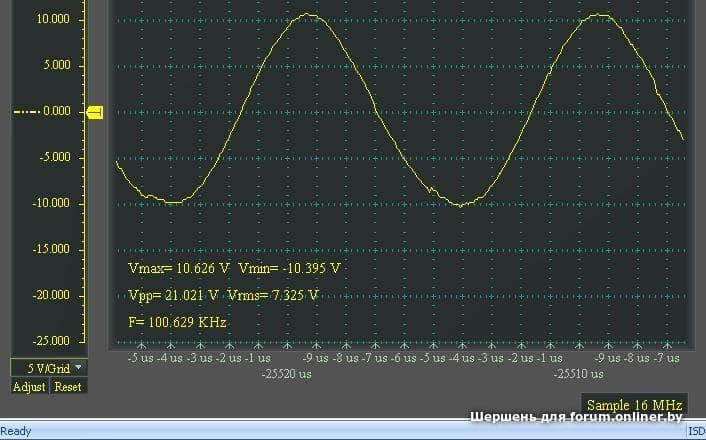

100 кГц осциллограф 7,3 Вольта

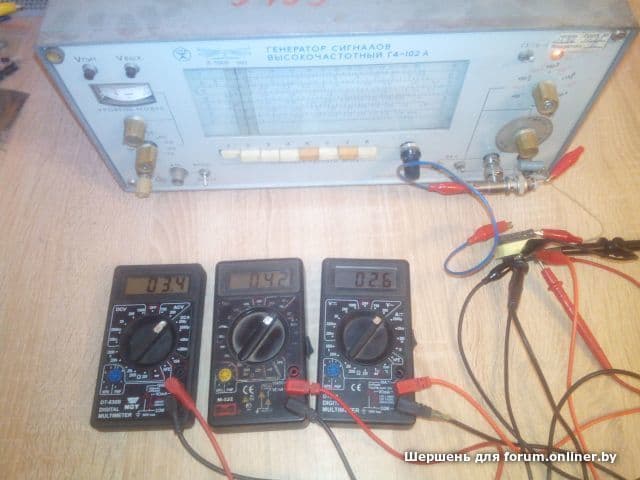

100 кГц мультиметры 7,3 Вольта

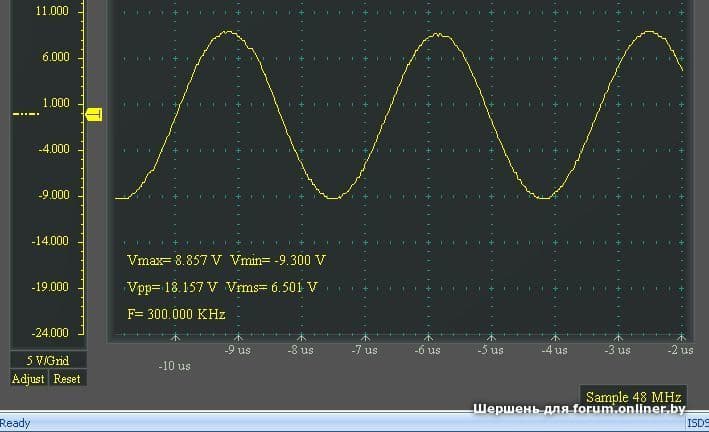

300 кГц осциллограф 6,5 Вольт

300 кГц мультиметры 6,5 Вольт

Выводы: на 50 Гц при больших напряжениях показания более-менее вменяемые

скрытый текст

и почти одинаковые. На малых с большой погрешностью, хотя я не могу гарантировать точности вычислений осциллографа, поэтому вопрос остается открытым.
На 100 кГц и выше показания неадекватны, хотя здесь Mastech себя немного реабилитировал: и на 1 Вольт есть ненулевая реакция, и на 7,3 Вольта погрешность существенно меньше чем у остальных, хотя

показания и отличаются от рассчитанного почти в два раза .

Ураааа
Итоговая лабораторная работа за год защищена.
Давайте зачетку.
Ставлю 5 автоматом.
На остальные занятия можете не ходить.

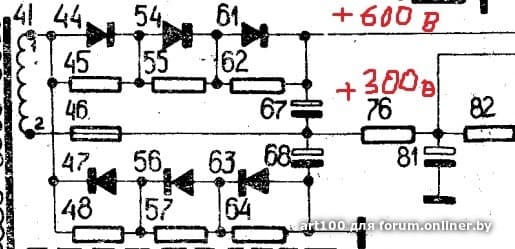

В мое высоковольтное 600 вольт осцилограф пока не втыкал. А потом выснится что германивевый диодик в цепочке подсох подмок свои чествные 10 лет эмисси электронов с 1973-его 5 раз переэмиссировал и прошивается и в резонанс кондер. Чудный китайский МасНеТеч M832 высоковольтную иголку чувствует и показывает фантастические 820 вольт при 600 вольтах при возможном токе 390мА

Хлопцы не берите в голову. Дойду до дома позажигаю девайсы
У меня тут еще веселуха
Накалы триодов не 6.3 вольта а стабильные 40 вольт. Выкопал историю и похоже первоисточник что это Черновецкий 1951 год разработал и толпы повторили успешно. Может потом фото веселые будут.
Всем хорошего нас троения
У вас не двоения ?
