    # 3 октября 2025 08:20
    Liv1:

    KT3102EM:

    Как вы относитесь к плавным изгибам печатных проводников?

    это Topor?

    siargy:

    но редактировать такую плату без удаления дуг невозможно.

    Да, есть недостаток, если прямые участки можно легко смещать, то дуги приходиться перерисовывать.
    Но мне захотелось этот проект сделать именно так.

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 3 октября 2025 10:52
    KT3102EM:

    это Topor?

    Да.

    Скругленные дорожки имеют смысл на частотах в сотни МГц, а не единицы МГц, как тут писали выше. В остальных случаях - это просто эстетика. Но если сражаться за эстетику, то и во всем остальном плата должна быть прекрасна. Конечно, понятие красоты индивидуально, но на мой взгляд, во многих местах эта плата сделана некрасиво.

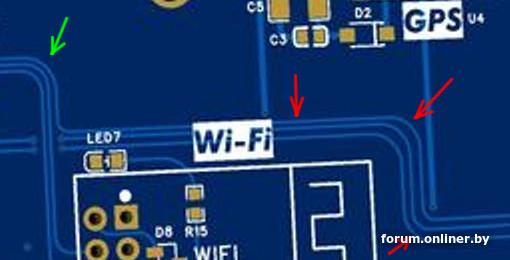

    Вот такие подключения выглядят неэстетично:

    Когда на плате шаг дорожек болтается туда-сюда, это выдает кустарную разводку. Причем зазор между дорожками должен более-менее соблюдаться и на поворотах. Где зеленая стрелка, там хорошо, где красные - плохо:

    Есть еще несколько корявых мест, лень скриншотить. Вертикальные надписи если пишем снизу вверх, то все. А тут кто в лес, кто по дрова. Шелкографию желательно выносить из-под элементов, иначе после монтажа она будет не видна (FPC1, FPC2). Конечно, надпись под чипом U2 эстетику платы поднимает на новый уровень, но и все остальное можно подтянуть.

    e-mail: wubblick@yahoo.com
  • KT3102EM Senior Member
    офлайн
    KT3102EM Senior Member

    833

    7 лет на сайте
    пользователь #2392405

    Профиль
    Написать сообщение

    833
    # 3 октября 2025 13:01 Редактировалось KT3102EM, 1 раз.

    Liv1, полностью согласен со всеми замечаниями. Но это не конечный вариант, можно сказать что пристрелочный. Я еще неделю буду вылизывать плату, что бы в глаза не бросались недочеты.
    Вот ранее нарисованная плата питания и драйвера дисплея.
    Поправить только шелкографию позиционных обозначений элементов нужно.

  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 3 октября 2025 14:10
    Liv1:

    Скругленные дорожки имеют смысл на частотах в сотни МГц, а не единицы МГц

    А какая частота у меандра с фронтами в одну наносекунду?

    Добавлено спустя 2 минуты 6 секунд

    KT3102EM:

    если прямые участки можно легко смещать, то дуги приходиться перерисовывать

    Альтиум такие операции делает без всяких ручных перерисовываний.

  • KT3102EM Senior Member
    офлайн
    KT3102EM Senior Member

    833

    7 лет на сайте
    пользователь #2392405

    Профиль
    Написать сообщение

    833
    # 3 октября 2025 14:42
    seriyvolk:

    Альтиум такие операции делает без всяких ручных перерисовываний.

    У меня для альтиума нет нормальных библиотек, я в нем только работаю только если нужно по ЕСКД.
    Для домашних поделок достаточно easyEDA.

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 3 октября 2025 15:12
    seriyvolk:

    А какая частота у меандра с фронтами в одну наносекунду?

    Частота меандра - это частота его повторения. А фронты мало интересуют в низкочастотных проектах.

    KT3102EM:

    Вот ранее нарисованная плата питания и драйвера дисплея.

    Выглядит красиво. Особенно информация о разработчике. :beer:

    Не критики ради, а в рамках обсуждения стиля: такие подключения, даже учитывая общий стиль с использованием дуг, кажется не очень уместным. Всегда интуитивно избегаю внутренних острых углов при ответвлениях дорожек. Наверное, в данном случае все-таки ответвление надо делать под прямым углом.

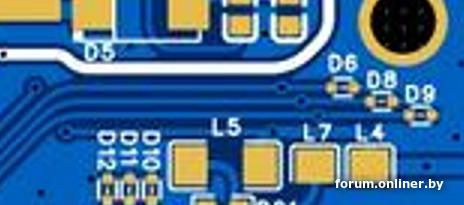

    А такое подключение площадки SOIC выглядит не очень:

    Всегда при разводке приходится решать, как быть с размещением переходных на группе идущих параллельно проводников. Я больше склоняюсь к тому, что по возможности между проводниками должен выдерживаться одинаковый зазор, выбранный для данного проекта. И только перед переходными проводники расходятся.

    Надо отметить, что красота в общем случае идет в ущерб качеству платы. Ровно расставленные компоненты и регулярные дорожки по паразитным параметрам могут быть хуже хаотичных (типа тех, что рисует TOPOR). Но тем не менее, плата все равно работает, а красота - наше всё. Точно так же и с программами. Красивая для человека программа - это когда она понятна для восприятия, с кучей слоев абстракции, в результате медленная, но красота важнее.

    В этом месте - смешение стилей (дуги + изломы под 45 градусов), эклектика.

    e-mail: wubblick@yahoo.com
  • siargy Senior Member
    офлайн
    siargy Senior Member

    3117

    15 лет на сайте
    пользователь #262301

    Профиль
    Написать сообщение

    3117
    # 3 октября 2025 16:49

    есть какойто глобальный смысл в tenting via?

    Алег Трусаў: Лупіце на трасянке, ўсе з гэтага пачыналі.
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 3 октября 2025 17:03
    Liv1:

    Частота меандра - это частота его повторения. А фронты мало интересуют в низкочастотных проектах.

    ОК. А спектр?

    siargy:

    есть какойто глобальный смысл в tenting via?

    А какой мысл их не закрывать?

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 3 октября 2025 17:45 Редактировалось Liv1, 2 раз(а).
    seriyvolk:

    А спектр?

    Совершенно не интересно, что там в спектре за пределами рабочей полосы схемы.

    siargy:

    есть какойто глобальный смысл в tenting via?

    Всегда закрываю переходные. С открытыми переходными плата выглядит не круто, словно самопальная.

    seriyvolk:

    А какой мысл их не закрывать?

    Единственная причина не закрывать - если это очень сырая редакция платы и на ней придется "партизанить", припаивая какие-то перемычки или новые компоненты. Бродить щупом осциллографа тоже легче с открытыми переходными. В конечном варианте платы это не надо. Тем более, открытые переходные легко задеть паяльником при сборке платы, они залудятся, зальются припоем и станут некрасивыми.

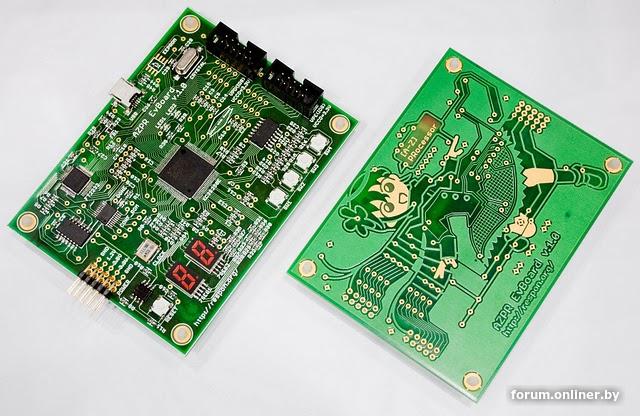

    PCB ART:

    e-mail: wubblick@yahoo.com
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 4 октября 2025 00:42

    Ну да. Запускаем мы такие дисплейчик на 30 МГц SPI, а он чё-то не запускается. А потом оказывается, что на его клоке кракозябры. И всё потому, что

    Liv1:

    Совершенно не интересно, что там в спектре за пределами рабочей полосы схемы.

    А плату нужно было разводить с прицелом, что будто 300 МГц по этим дорогам должно бежать. :-? :molotok:

    Добавлено спустя 2 минуты 21 секунда

    Советую ознакомиться, в общем.

  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 4 октября 2025 11:24
    seriyvolk:

    А плату нужно было разводить с прицелом, что будто 300 МГц по этим дорогам должно бежать. :-? :molotok:

    Ага, и углы у дорожек скруглять, и волновое сопротивление линии считать. Не надо доводить всё до абсурда. Шина SPI 30 МГц прекрасно разводится на двухсторонней плате без всяких ВЧ-хитростей, достаточно не делать грубых ошибок в разводке.

    e-mail: wubblick@yahoo.com
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 5 октября 2025 21:58

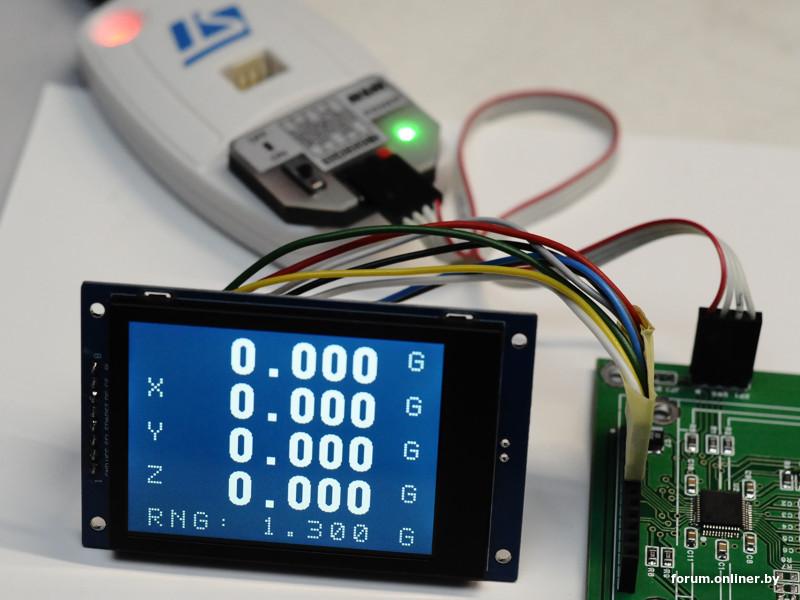

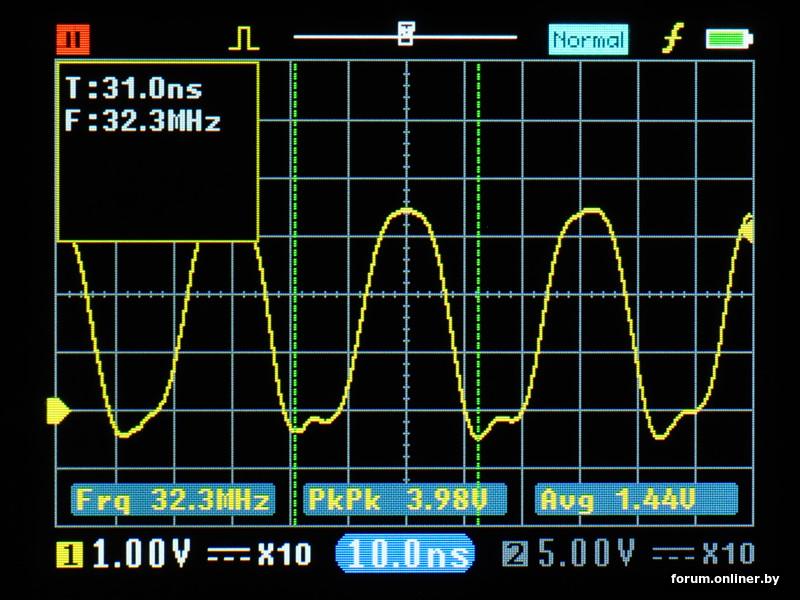

    К слову - вот маленький IPS дисплейчик на контроллере ST7789 работает по SPI с частотой 32 МГц на длиннющих безобразных проводах.

    e-mail: wubblick@yahoo.com
  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    23727

    23 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    23727
    # 6 октября 2025 09:17 Редактировалось Popesych, 3 раз(а).
    Liv1:

    К слову - вот маленький IPS дисплейчик на контроллере ST7789 работает по SPI с частотой 32 МГц на длиннющих безобразных проводах.

    не дам соврать

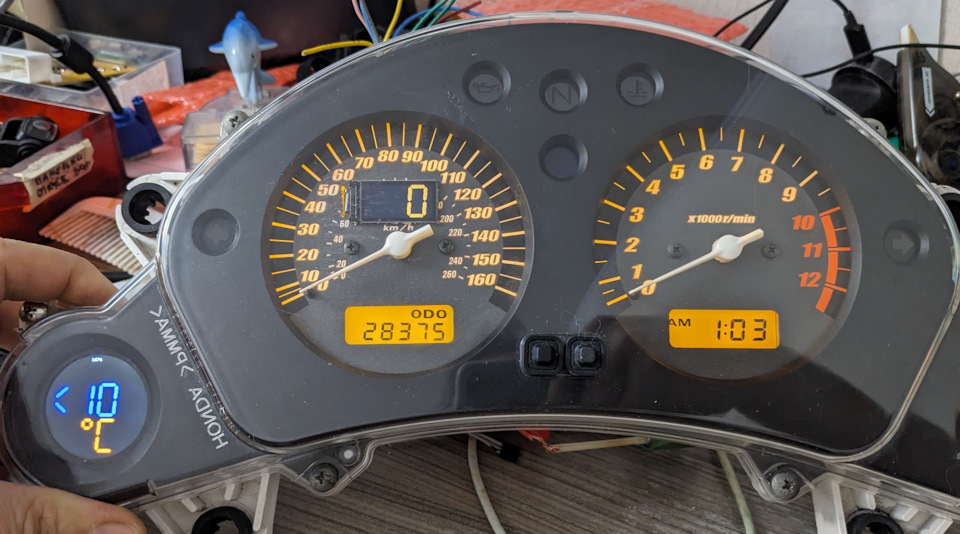

    Тут от нижнего левого колодца с процом до ЖКИ на спидометре тоже обычные провода и 25мГц такт.
    Весит параллельно с ЖКИ нижнего колодца. Там 24 бит цвет и 240 на 240 пикселей. Что бы быстро экран перерисовать надо такт быстрый.

    Балять мои крылья
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 7 октября 2025 17:22
    Liv1:

    К слову - вот маленький IPS дисплейчик на контроллере ST7789 работает по SPI с частотой 32 МГц на длиннющих безобразных проводах

    Только один вопрос: совесть позволила бы так в серию пустить? Или, всё же, в серию покультурнее нужно было бы сделать?

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    23727

    23 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    23727
    # 7 октября 2025 18:25

    seriyvolk, никто не уменьшает правил разводки при высокой частоте... Я вон тоже стремился соблюдать длину дорожек/проводов до индикатора. Но моя приборка работает безотказно уже целый мото сезон.

    Балять мои крылья
  • Liv1 Senior Member
    офлайн
    Liv1 Senior Member

    7880

    10 лет на сайте
    пользователь #1728864

    Профиль
    Написать сообщение

    7880
    # 7 октября 2025 18:33
    seriyvolk:

    Только один вопрос: совесть позволила бы так в серию пустить?

    Таких проводов в серийном изделии не было бы. Но и не было бы никаких ВЧ-ухищрений в разводке, типа скругленных дорожек.

    e-mail: wubblick@yahoo.com
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 7 октября 2025 19:26
    Popesych:

    Я вон тоже стремился соблюдать длину дорожек/проводов до индикатора

    К слову, если не соблюсти от программатора до чипа STM32, последний может вообще не прошиться. И это при клоке 4 МГц.

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    23727

    23 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    23727
    # 7 октября 2025 20:09

    seriyvolk, мне помогает в этом случае 180пик на каждый из двух сигналов.
    почему так ХЕЗ.

    Балять мои крылья
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2563

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2563
    # 7 октября 2025 21:10
    Popesych:

    почему так ХЕЗ.

    Гонка фронтов это называется. И если не пренебрегать выравниванием длины проводников - никакие конденсаторы не нужны.
    Пы.Сы.: кондёр вешается только на клок и там обычно, чтобы всё заработало, хватает и 20 пФ.

  • Popesych Паяльник & Отвертка TEAM
    офлайн
    Popesych Паяльник & Отвертка TEAM

    23727

    23 года на сайте
    пользователь #3482

    Профиль
    Написать сообщение

    23727
    # 7 октября 2025 21:31 Редактировалось Popesych, 1 раз.
    seriyvolk:

    чтобы всё заработало, хватает и 20 пФ.

    мне лень разбираться было. Что было под рукой то запаял. Заработало и ладно.

    seriyvolk:

    И если не пренебрегать выравниванием длины проводников - никакие конденсаторы не нужны.

    Да вот как раз странно. На серийном приборе дорожки от разъема ISP, не подобранные по длине и длинные, все работает и не одного глюка на десятков тысяч приборов. А вот на всяких семплах тестовых, где дорожки короткие до 3х пинового разъема, который рядом с контроллером стоит, там я с этой проблемой столкнулся.

    Добавлено спустя 5 минут 25 секунд

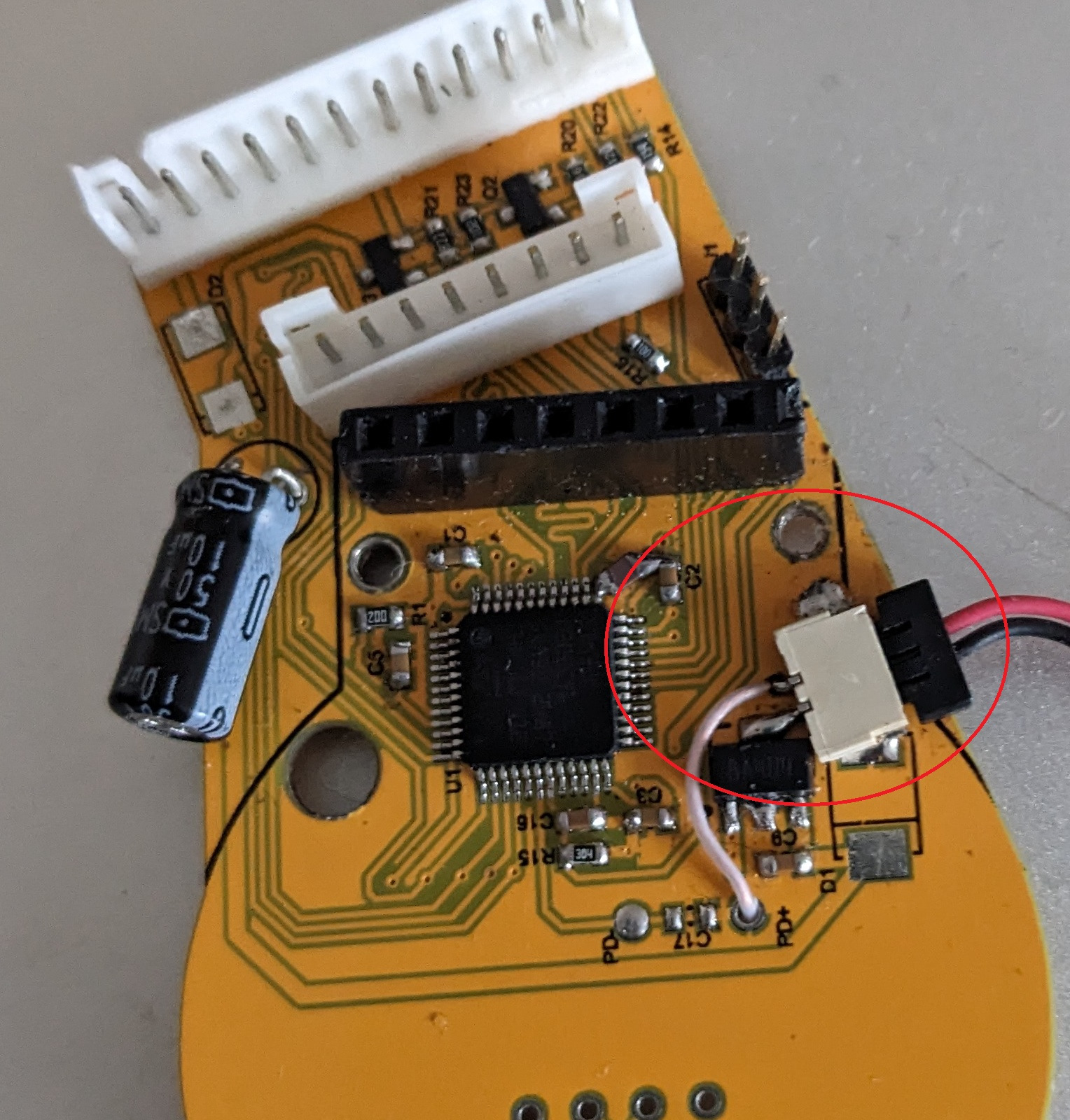

    Вот как пример. Сколько там до контроллера до разъема что вверху справа 3-х пиновый.... Вот пришлось кондёр паять что бы дебаг заработал.
