Где в Минске можно купить клеммы на дин рейку (abb или wago)

Добрый вечер.
Подскажите пожалуйста и по возможности сделайте замечания или примечания.
Делаю схему Щитка 2-х комнатной квартиры в новом панельном (блок комнаты) доме.
Всю проводку, буду прокладывать новую,по потолку (кабель: розетки 3х2.5, свет 3х1.5, духовой шкаф 3х4, варочная и водонагреватель 3х6, вводной кабель в квартиру 3х10)

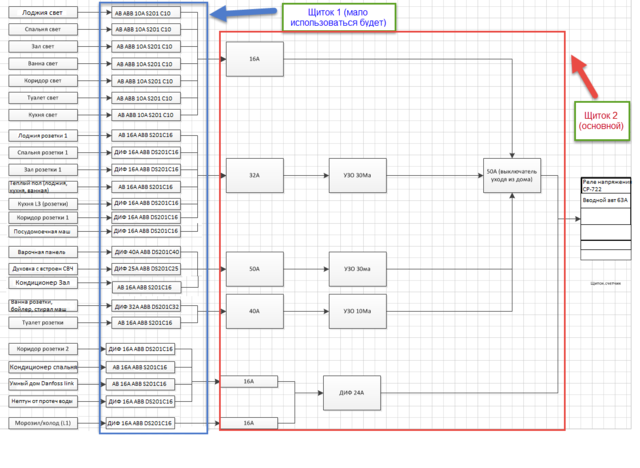

Нашел в интернете схему щитка в 3-х комнатную квартиру, я переделал ее под свою 2-шку.

1. Посмотрите в схеме, все ли верно указал в Щитке 1, и помогите правильно составить Щиток 2 в нем я ничего не менял от прошлой схемы.
2. Подскажите какого размера нужно купить наружный щиток для моей схемы (желательно фирмы FFD)

Для увеличения кликнуть на изображение.

P.S. Уже закуплены Автоматы и ДИФ фирмы ABB, но еще нужно будет докупать, вот список что уже есть.
Автомат ABB DS201C16 8 шт
Автомат ABB DS201C25 1 шт
Автомат ABB DS201C32 1 шт
Автомат ABB DS201C40 1 шт
Автомат ABB S201 C16 7 шт
Реле контроля напряжения СР-721 1 шт
Реле контроля напряжения СР-722 1 шт

P.S. Заранее всех благодарю и прошу сильно не пинать, я не электрик, понимаю что щиток будет потом собирать электрик, но нужно заранее собрать схему, пока есть возможность купить подешевле автоматику от поставщика АВВ.

Что занадто - то не здрово... Каждая лампочка на отдельном автомате... ЗАЧЕМ ??????
Вполовину можно сокращать запросто ( и щиток, и схему разводки ).

а зачем второй щиток ?)

Shalbr, если хотите услышать советы, для начала нужно рассказать как вы пришли к этой схеме)

Shalbr:

Критику принимаю, но и совет нужны!

а как сейчас все выглядит?

На байкануре нет столько автоматов.
Не нужно ничего в квартире переделывать. Оставляете текущую проводку. Дополнительно кидаете макисмум 6 линий отдельных: стиралка, холод, кондиционер, ппм, тп, еще что нибудь.
Таким образом на злостных потребителей отдельные линии.
А существующая проводка потянет чайник, лампочки,пылесос без проблем. На духовку и панель в новостройках заводской провод 3 на 6 и автомат какой-то адский, тоже ничего не надо менять.
Сэкономите деньги и время.

Спасибо за советы, но вот оставлять совдэп с 90-х годов, в щитке 3 автомата на всю квартиру точно не буду.
Согласен с Вами, что может перемудрил со светом, что на каждую комнату по автомату, но отделить розетки по комнотно точно хочу, в квартире везде заложен в бетонных блоках кабель 3х1,5мм, да еще такой стремный, видели бы вы жилы, как будто закупили его лет 20 назад и никак не могут израсходовать.
Хочу как писал выше на розетки 3х2,5мм , а свет 3х1,5мм

курчавый
Розетки кухни- вы имели ввиду все на один автомат ?

Автоматов у вас нормально - никого не слушайте. И линий нормально
A вот:
1. Два щитка - глупость. Вмещайте в 1 большой. Будете искать где что отключилось... Максимум в одном выключатель и автомат на большой и неотключаемые линии
2. Диффы после УЗО - глупость.
3. Дифф или УЗО 10mA только 16A (У всяких околокитайцев есть и 25A) - У вас подключено за ним 40A, помрет с первого раза.
4. Ввод написан 63, выключатель 50. Не не не.
5. Реле напряжения, от F&F лучше про него почитать, и ставить контактор... Если реально ожидаете нагрузки 63 ампера
6. Дифф 24 - где вы такой нашли?
7. Там дальше совсем не понятно... протечки, умный дом. А где блокираторы кранов, и чем это все управляется... Там скорее надо 6A (если не 3) ставить...

Совет только один - ищите электрика который разбирается.

motor-pblcb, полнейший бред пит для квартиры.

Shalbr:

Спасибо за советы, но вот оставлять совдэп с 90-х годов, в щитке 3 автомата на всю квартиру точно не буду.
Согласен с Вами, что может перемудрил со светом, что на каждую комнату по автомату, но отделить розетки по комнотно точно хочу, в квартире везде заложен в бетонных блоках кабель 3х1,5мм, да еще такой стремный, видели бы вы жилы, как будто закупили его лет 20 назад и никак не могут израсходовать.
Хочу как писал выше на розетки 3х2,5мм , а свет 3х1,5мм

курчавый
Розетки кухни- вы имели ввиду все на один автомат ?

Этих 3 розеток хватит на все лампочки, утюги чайники за глаза. Кидайте линии на допы, выше писал. Вы на ровном месте закопаете в н куда 100-300 бачей.

только не надо слушать KillRib
проводка из 90-х уже прожила свое и на духовку желательно отдельную линию)
