Антенны для модемов, репитеров и усилителей сотовой связи.

pw:

crc9 и попросите продавца получше упаковать (есть малый шанс, что они послушают), у меня эта же антенна от этого же продавца пришла переломанная пополам. Правда продавец без вопросов деньги вернул. Но эти антенны лотерея - дойдет целой или нет. Первая мне пришла без проблем, вторая пополам. На ebay форуме многим приходили погнутые.

Спасибо!

Насколько помню устройство антенн "волновой канал", она будет рабочей и без передней половины, там где директоры, коэффициент усиления в нелинейной зависимости от их количества.
И "слепить" можно, не повредит (предварительно вернув деньги).
Да, интернеты пишут:

Трёхэлементный волновой канал имеет усиление около 5-6 dBd, шестиэлементный — около 9 dBd, десятиэлементный — около 11 dB. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2,2 dB на каждое удвоение длины антенны.

доброго вечера. делюсь результатами тестов с китайскими диковинками).
итак, о приобретенном оборудовании:

репитер с усилением в 55dB (?) + внутренняя антенна в 4dB

http://www.aliexpress.com/snapshot/312266708.html
US $50.35

http://www.aliexpress.com/snapshot/312266711.html
US $7.60

внешняя антенна усилением 25 dB(?)

http://www.aliexpress.com/snapshot/312454874.html
US $19.98+3(пришлось доплатить 3$ сверху за N-разъем, чтобы подключить к репитеру)=22.98

всего потрачено: US $80,93

тестировалось где-то в 30км от Могилева. оператор - МТС.

без усилителя и антенны:

с усилителем и антенной:

если честно, времени на опыты было не много, антенну не крепил на мачту - просто положил в форточку (на втором этаже). мощность внутренней антенны смутила - 3G модем споймал сигнал только в непосредственной близости от репитера - буду покупать более мощную. и в дополнение - 3G-Wi-Fi роутер (что бы раздать сигнал по комнате(-там), на сколько возможно, а ещё лучше - и за пределами дома (на лавочке возле дома, например:)).
антенна была направлена "от балды", но судя по карте от МТС поиск, я споймал станцию в 20км от деревни (реальное местоположение отмечено красной точкой):

вкратце вот так. в апреле в отпуске планирую закрепить антенну на мачту.

pw:

радиус небольшой, всего пару метров

в моем случае модем пришлось практически "тыкать" в антенну репитера. модем "схватывал" 3Gсигнал и потом уже можно было отнести на метр (на большее не пробовал)

pw:

сомневаюсь, что споймали вышку в 20 км

я бы тоже засомневался, но: МТС поиск в сельской местности привязывает местонахождение абонента к ближайшей БС. когда я антенной направленно споймал станцию с 3Gсигналом, МТС-поиск показал моё местоположение в почти 20км от реального (см. скрин в спойлере)

карта МТС-поиск

а это как раз в зоне покрытия 3G (на карте выделена красным):

Ближайшие БС с 3G, если верить карте покрытия, - не ближе 14км.

Кстати, у кого телефон с функцией Wi-Fi Hotspot (телефон может служить как точка доступа Wi-Fi) - его можно использовать как 3G-Wi-Fi-роутер. т.е. телефон можно расположить в оптимальном для приема месте и с него уже раздавать интернет на устройства. Радиус действия такой точки будет скорее всего небольшой, но зато сойдет как дешевый вариант. кстати, такой вариант "экономит" на покупке 3Gмодема и дополнительной симке для него.

Андрей975:

Хотелось бы для начала знать, где вышка-то хоть...

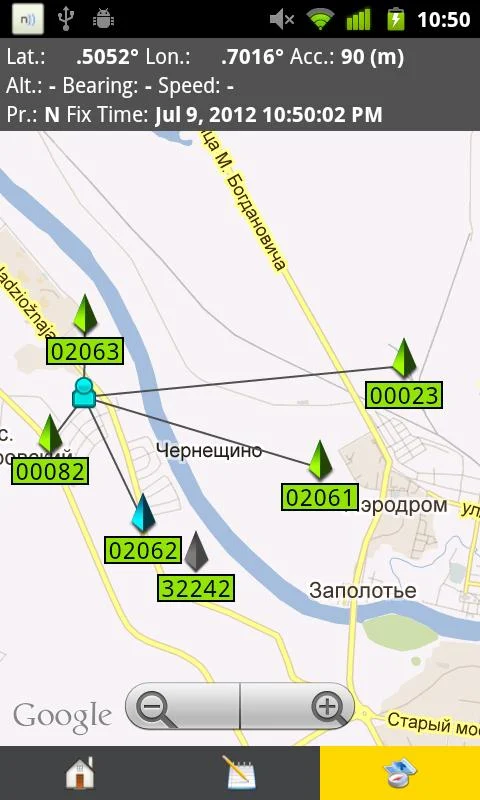

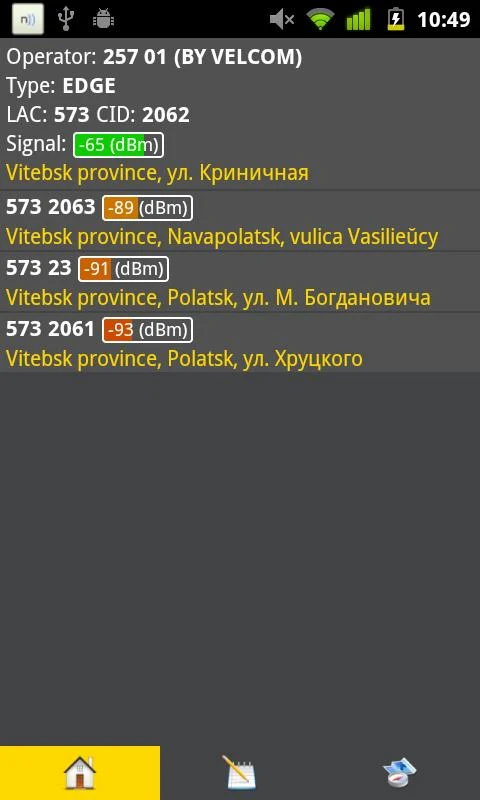

мне помогли здесь скинув табличку со всеми вышками с их адресами в моей округе. Второй вариант самый точный и лучший брать старый модем с гнездом под внешнюю антенну, ноут, программу mdma или wlanexpert и настраивать по уровню сигнала.

Андрей975:

Хотелось бы словить хотя бы мегабит 7.

Мечты...
Мне бы 300-500 килобит получить за счастье. Мегабита - выше крыши.
Сейчас пинг 700-2300 мс, даунлинк 10кб, аплинк 20кб.
Эдж, который хуже GPRS-а и диалапа.
Антенна уже на таможню свалила, как установлю - расскажу, был ли смысл.

casperix, а пробовали ли вы без усилителя, но с антенной?

casperix, ещё вариант, напрямую подключить модем с выхода репитера, если бы был разъём для внешней антенны.

Поделюсь опытом покупки своей 3G-антенны. Я решил не мучиться с покупкой в Китае, т.к. боялся, что приедет с поломанными диполями.
Покупал в РБ тут http://pns.by/products/brand/smarteq/ Вроде говорят, что антенны европейские Шведского производителя.
Для установки на частный дом решил выбрать антенну 3G House package Smarteq. В комплекте уже идёт 10м кабель и переходники с разными разъёмами для подсоединения напрямую к 3G-модему.
Раньше связь перескакивала с 3G на 2G, сейчас стабильно ловит 3G и скорость заметно увеличилась.
Один минус, цена с китайскими аналогами существенно дороже!

fujin, Антенна 3G House package Smarteq - 11 дБи. Такого рода антенны китайцы пишут 25дБ усиления. Европейцам верится больше))

fujin:

чуть больше 2 млн..

ух нифига себе этож сколько можно было купить китайских яг, спутниковых тарелок либо вообще за бесценок антенн от mmds за эту сумму. Тут человек самодельную яги с хорошими характеристиками (с его слов), проводом и разъемом за 600 тыс. продавал, так его загнобили на барахолке. Плюс есть куча относительно недорогих российских предложений, например тех же ANT. А если есть штангенциркуль, немного прямые руки и свободное время, то и самому сварить/спаять, тем более программ для расчета тех же яг в инете полно.
