KTF-01:

а (ну, телек +

Телик, комп, медиа плеер, плейстейшен, ресивер, NAS - вот вам маленький набор))
На что желательно тянуть кабель

KTF-01:

poloalex, мда, я отстал от жизни ) (телек я по медиа плейеру смотрю, поэтому сам телек не вижу смысла подключать)

Вот тут, кстати, коммутатор очень бы даже помог, ибо "телик, медиа, плейстейшн, ресивер" - все сосредоточено в одном месте, и кабели, которыми все это счастье будет подключено, все равно будут висеть в воздухе и образовывать солидную бухту.

Телики сейчас все со смарт тв - так что кабель им нужен
Очень часто их вешают на стену - и точки разнесены, плюс ко всем не все любят громоздкие тумбы под аппаратуру - куда все это можно спрятать и ресиверы и прочая аппаратура стоит на самом видном мете.
Часть людей тянут кабель канал в стене и потом через него пускают весь этот пучек - но как правило на этапе закладки кабелей нет не оборудования н точного понимания итоговой картинки и кабель закладывается по максимуму - в разные места - что бы потом не мучаться с плинтусами, так как часто они деревянные.

както то так

pasha_1977:

poloalex,
в таком случае коммутатор самое то )))

Коммутатор хорошо когда это стоит все в одном месте))
А когда это растянуто на 3-4 метра хоть и вдоль одной стены - хотя там и силовых кабелей пучок знатный

KTF-01, а смысл обвешивать квартиру дополнительными коммутаторами, если делается в каком нить стенном шкафу слаботочный щиток, в него ставится роутер, патч-панель и от нее разводится.
а во многих квартирах сейчас есть аля-кладовки. так вообще в ней сам бог велел все это разместить. причем вместе с насами и серверами.
но это ведь сложно, проще коммутаторы вешать за диваном

И в чем проблема? Бери да собирай

пропиарю, надеюсь не забанят
Dimdim84, https://s.onliner.by/tasks?sections%5B%5D=electrician

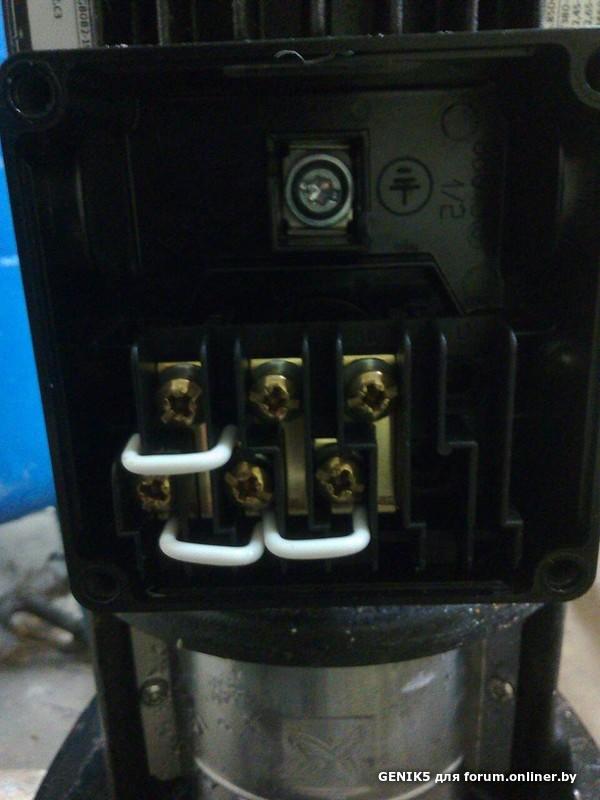

GENIK5, Соедините перемычки по схеме звезда( всё нарисовано). В шкафу упраления - на каждый двигатель отдельно:

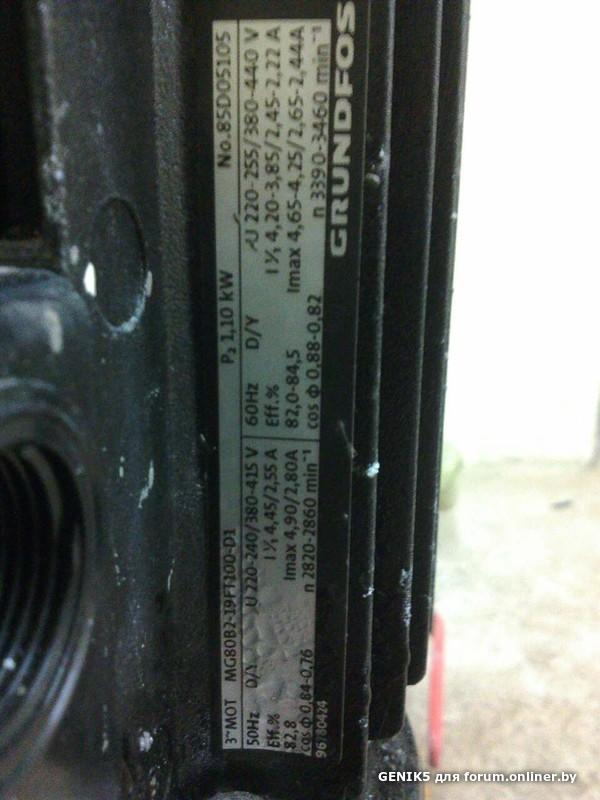

3-х фазный автомат на 16 А, магнитный пускатель на 16A c тепловым реле для защиты на 5-20% больше номинального тока двигателя. В вашем случае на 2.68- 3.06 А. + кнопка пуск/стоп. Двигатели будут работать на номинальной мощности. Это самое примитивное.
Если сложнее, то можно поставить в цепь трёхфазное реле контроля фаз с контактным реле и вывести на шкаф три лампочки, показывающие наличие каждой фазы по отдельности. Можно поставить трёхфазный частотник,если необходимо управление мощностью двигателя от 0 до 100%.
если есть ещё какие-нибудь датчики давления, температуры и т.п. тут уже схему должен делать хороший инженер, который может встроить в шкаф счётчик тепла, контроллер, экран,пульт управления, реле и ещё много чего интересного.
Чем вас так не устраивает шкаф Грундфос LCD 108? Почему вы думаете,что он работать не будет?
И не такая и большая цена 1500 евро для двигателя, ставили двигатели на мощностью на 50 кВт значительно превосходящие по цене на простые схемы с двумя кнопками, одним автоматом защиты и магнитным пускателем и всё прекрасно работает. тьфу.тьфу. тьфу.

GENIK5:

PaulBP, Не всё так просто.. Много защиты двигателя надо. Иначе попадалово на 1500 евро. Сам проект никакой(проектанты бред написали). Установить шкаф Грундфос LCD 108 но он работать не будет.

Частотник в бюджет не влезет?
Гидроаккумулятор, такой как на картинке, ни разу не встречал в городских системах водоснабжения.
Без него будут пульсации давления, система регулирования будет не устойчива, постоянные включения и отключения.
Я не проектировщик, но скажу, что насосы с частотниками живут дольше, чем с пускателями в режиме регулирования.

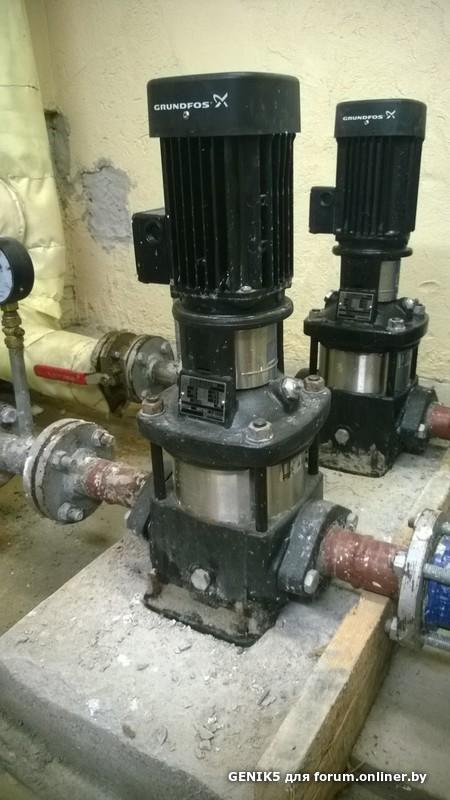

А почему насосов 2, и на разных трубопроводах? Один на ГВС другой на ХВС чтоли?

Крошка Енот, не вопрос. нравится жить на удлинителях и комутаторах, живи.
иди впарь клиенту. в большинстве случаев есть готовый проект под контролем дизайнера. любое телодвижение согласовывается несколько раз. и практически всегда дизайнеры вносяк корректировки в свои проекты, т.к. понимают, что на первом месте удобство и красота, а потом уже экономия, как выше писали, на спичках.

chisman, народ хочет подешевле и с гарантией. А частотник сюда самое то было бы. Но вопрос упирается в деньги. Но скорее частотник и установлю. Думаю фирмы ABB взять. Или может какой другой посоветуете??
Mr.1995, Защита по сухому ходу обязательна. Иначе если порыв или отключение водопровод-насосы накроются.
GtspeeD, все дело в деньгах. Это все стоит на холодной воде- 2 насоса+ обводная линия(байпас). По байпасу сейчас все и работает. Гидроаккумулятор маленький вот поэтому и будут пульсации,что чревата гидроударами. В доме в каждой квартире свой газовый котел и горячая вода от него.
