vovchik_romualdovich:

Рисунок делал на ходу, бо тоже сразу не въехал почему между общим и корпусом звонится 39 Ом.

Так цеж ответ на философский вопрос, с кагого сопротивления земляная петля перестаёт быть вредной

Добрый_Дедушка:

Для того, чтоб корпус стал экраном, а не антенной, его надо землить на БП.

Ага, причём корпус нужно либо соединять в строго определённой точке, либо вести в нём кучу медных проводников и сводить их всё так же в одной точке. Только это не некое достоинство аппарата, а протокол для компенсации либо "говно"схемотехники на счёт помехозащищённости, либо ради удешевления за счёт упрощения всё той же схемотехники

Liv1:

между сигнальной землей устройства и замляным контактом розетки может быть неизвестная разность потенциалов.

Так я ж этого не оспариваю, просто пути достижения сего могут быть разные

Liv1:

Я пока еще ни разу не видел ни у кого дома розеток с заземлением. Может в новых домах и есть, но я там не бывал.

Да весь новострой уже заземлён, во всяком случае, с конца нулевых точно. Да и древний частный сектор заземлением стал обзаводиться

Vlmax:

Большинство новостроек сдается без отделки, без проводки

С такими аргументами можно вообще припомнить новострои в иде котлова и униженных и опущеных дольщиков.
Давате не бум рсасматривать полуфабрикаты и вообще разводняк от кидалова, а воьзмём обычное типовое жильё для лбьотников или арендное (новостройки, а не отжатые хрущи)

Не просто так, те же японцы ставят тумблер, позволяющий отключать сетевую землю.

У родственников (в другом городе) накрылся DVD плеер LG, ну им решил помочь и на подменку купил на барахолке LG без пульта, причём судя по всему более свежую модель, чем та что накрылсь. Но это всё преамбула, в аппарат не лазил, он и так всё нормально читает и восспроизводит, но благодаряэтому преценденту, в голове всплыла память про два скелета в шкафу, имя которым DVD PLAYER GENERAL-502 и 593 Внутри аппаратов на стикерах указан 2007 год
Аппараты покупал лет 15 назад не бэушнымы в конфискате, когда они там были уже сильно уценены и оставались только не рабочие. Один выбрал который вообще не подавал признаков жизни, другой включался но не видел диски

Модели хоть и разные, но потроха у них весьма схожи, приводы у обоих одинаковые LF-8168, каретка LF-29-33 с головой SF-HD65 визуальная разница лишь только в том что у одного ноги лазера расположены в одну линию, а у другого- квадратом. БП схожие, но немного отличаются разводкой платы и в одном из них стоит на один стабилитрон больше (C6V2 шунтирует выход оптопары).
Вскрытие показало, что в аппарате который ранее читал диски вздуты электролиты по цепи 5В, один в БП, другой на плате процессора. Их заменил, в БП проверил все электролиты, предварительно выпаяв оные, по транзистор тестору, праметры у них в норме. Все электролиты во вторичной цепи БП зашунтировал керамикой на 1мкФ. Ещё у аппарата оказалась не рабочей большая часть кнопок на передней панели (я ими точно активно непользовался ранее), заменил, благо были в наличии. Вроде как аппарат рабочий, только вот глюк включения остался.
Начал разбираться со вторым аппаратом. БП его был в норке, сетевой кнопкой аппарат включается чётко, ну думаю, поставлю-ка я в него привод с того, другого, рабочего. Поставил, а фигушки ДВД диски либо не видит, либо на дисплее выдаёт всё по нулям либо 024-19-15. Произвёл рокировку БП в аппаратах, в "нечитаемом" ничего не изменило, в первом же, вроде как стало меньше глюков при включении, вернул туда его родной привод (кстати, аудио КД читают оба привода и на любом аппарате вполне уверенно), довольный, упаковал его в кобобку и в шкаф до лучших времён. На следующий день, понадобилось мне тот аппарат просмотреть подключенным к телику, достал, включаю- а фиг там, опять глюк с включением, причём ритуал с сетевой кнопкой уже срабатывает хуже, решил проверить электролиты на плате процессора, часть электролитов оказалась проблемной, причём все они были одинакового номинала( 220мкФх16В), на плате второго проигрывателя, точно такие же электролиты и точно такие же у них проблемы - заменил. так же с одинаковыми проблемами оказались электролиты на 47мкФх16В в обоих аппаратах.
В общем дня технокамасутры, причём как оказалось имел не я а имели меня
На данный момент имею аппараты которые отлично ситают аудио CD и отказываются читать DVD
С одной стороны овчинка выделки не стоит, да и практической надобности в чтении ДВД дисков этими аппаратами не испытываю, с другой стороны, свербит, что аппараты не починены
Один вопрос (для успокоения) я закрою, как найду у себя новые мелкие электролиты, которые в плеерах по прибору оказались в норме, тут в успех мало верю но всё же с этими китайцам, как в том анекдоте "верить ни кому нельзя"
Итак более глобальные вопросы.
1) могут ли дохнуть лазерные головы от БП в которых вздулись электролиты (завышения питания по мультиметру нет)
2) может ли быть причиной того что ДВД не читаются, а читаются только аудио КД микросхема драйвера?
В связи стем, что почитав интернет, выяснилось, на аппаратах(различных производителей) с такими головами и их аналогами был замечен массовый мор после окончания гарантийного срока, возникли допвопросы
3) неудачное схемное решение?
4) полубракованная огромная партия оптических головок

vovchik_romualdovich:

ь.Из-за посохшей смазки не хватало оборотов для чтения.

Про то что на чтение ДВД влияет ведущий вижок я в курсе, но смотрел на это исключительно с позиции щёток и сопротивления обмотки. На счёт смазки, в моём случае, в голову бы такое не пришло, аппараты абсолютно чистые, без пыли внутри, да и на холодную один пыжился прочесть, а при плохой мазке, вроде бы наоборот, на холодную плохо вращается, а при прогреве может придти в норму. Но с каплей смазки попробую, сие не сложно

при выключенном приводе пальцем ощущается тугой ход каретки с оптикой.

Не, ну это уже явный и ЗАМЕТНЫЙ косяк.
Смазал вчера шпиндель движка, включил, стало даже хуже. А вот переночевал аппарат и стало чуток получше, но проблема не разрешилась. И повторюсь, механизмы не запыленные и не изношенные, в работе практически не были

Продолжение мумитрольских новостей

КляйненЕнотен:

Пока писал вышеизложенное, пришле в голову ещё один вариант эксперимента, в Свинский привод поставить боку от Генерала и подключить всё это к Генералу и посмотреть, раскрутит ли движок или нет. Может там голова Свина виновата (тот случай когда одновременно несколько неисправностей)

Провёл данный эксперимент. И о, БИНГО!
Генеральская голова в Свином приводе заработала в тушке Генерала, аудио КД читала уверенно, а вот родной привод со Свиной головой там диск не раскручивал вообщею
Вывод №1 - у Свин не исправна оптическая головка
В тушке Свина привод с Генеральской головой диски не раскручивал (крутил чуть чуть и оень медленно)
Вывод №2 - у Свина нужно заменить микросхему драйвера, но перед этим прозвонить на всякий случай, кабель идущий от этого драйвера к приводу

М-да уж и это ремонт, точнее диагностика, без паяльника и приборов, только пинцет и отвёртка, но в данном частном случае, тупым быть выгоднее и быстрее, чем продвинутым "ботаником" потратившим состояние и жизнь на фундаментальные теоритические знания и целую радиолабораторию

seriyvolk:

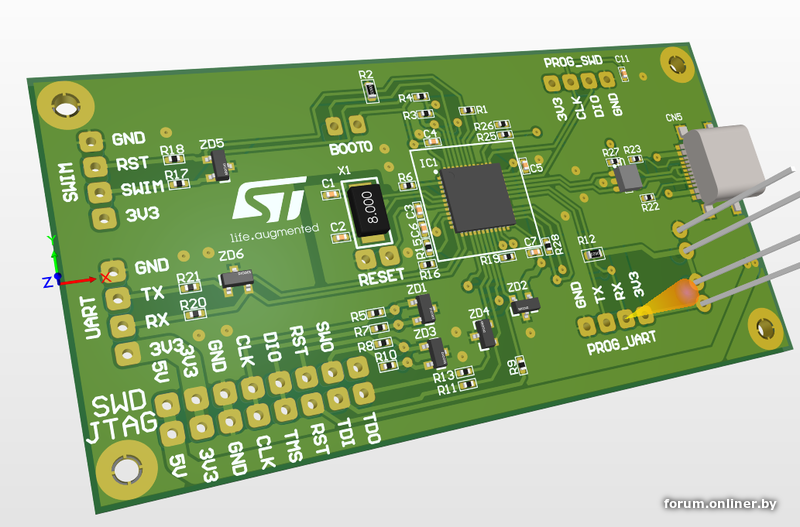

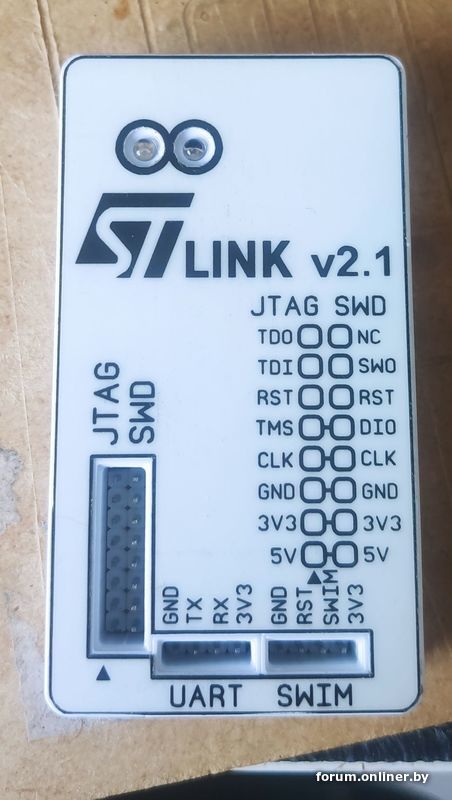

Ну и все возможные интерфейсы для отладки STM тоже в наличии.

Наверное, имело смысл сделать отдельный маленький разъем для SWD. А то приходится делать переходник, который получается неэстетичным. Использую исключительно SWD.

Взялся реанимировать магнитофон Комета-225. В схеме интересная особенность: на стабилизаторе -15в конденсатор фильтра 5 мкф. Это что, конструкторская ошибка? И реально на плате стоял 5 мкф. Больше других конденсаторов в этой цепи нет.

КляйненЕнотен:

общий проводник формируется посде регулирующего транзистора, а не сразу же после диодного моста

Ничего особенного, просто желали сэкономить на радиаторах, поэтому коллекторы садили на корпус.
