Добрый_Дедушка:

Чтоб концы не перепутать

И что характерно - на картинке правильный сетевой разъем для аудио - без третьего заземляющего контакта.

КляйненЕнотен:

Мне недоступны ужасы кулацких и помещичьих сёл, куда не пришла советская власть и где не было доступных детских садов или матерей-домохозяек

Например, у нас в деревне советская власть была, колхоз был, а детских садов и матерей-домохозяек не наблюдалось.

Liv1:

у нас в деревне советская власть была, колхоз был, а детских садов и матерей-домохозяек не наблюдалось.

Колхоз, это не совхоз. Совхозы, это госконтора, а колхоз, кто оъединение типа артели или кооператива

Liv1:

И что характерно - на картинке правильный сетевой разъем для аудио - без третьего заземляющего контакта.

А чем плох третий контакт, если он задействован только заземление корпуса и не имеет гальванической связи с общим проводником?

КляйненЕнотен:

А чем плох третий контакт, если он задействован только заземление корпуса и не имеет гальванической связи с общим проводником?

Корпус должен быть соединен с сигнальной землей, ведь он играет роль экрана. А если сюда еще подключить контакт земли вилки, то получим земляную петлю.

Liv1:

Корпус должен быть соединен с сигнальной землей, ведь он играет роль экрана. А если сюда еще подключить контакт земли вилки, то получим земляную петлю.

В таком случае, земляная петля будет и при соединении блочной аппаратуры, даже если она подсоединена и двухпроводными вилками.

Liv1:

Корпус должен быть соединен с сигнальной землей, ведь он играет роль экрана.

Так само соединение может иметь различное сопротивление, это если корпус токопроводящий, а ведь корпуса бывают и из диэлектрическх материалов

Добрый_Дедушка:

КляйненЕнотен:

А чем плох третий контакт, если он задействован только заземление корпуса и не имеет гальванической связи с общим проводником?

А иметь должен. Японцы, парни не пальцем деланные, хоть и махонькие)) Они точно понимают, что все устройства с тремя контактами, получат сетевую земляную петлю.

А если корпус пластиковый, то же должен иметь контакт? Или корпус стальной, но не имеет контакта? Например аппарат со слушателем находится внутри металлического гаража, где стенки гаража не имеют гальванической связи с общим проводником аппарата? При этом сам гаража можно рассматривать как корпус для изделия в целом, а само изделие лишь только шасси с оператором внутри того корпуса.
Я знаю про вред от земляной петли и то что разрыв этой петли может быть без разрыва гальванической связи, введением, например, резистора на десятки Ом

Liv1:

И как это оправдывает наличие третьего контакта вилки?

В данном примере, ни как, если корпуса не имеют снаружи токопроводящих элементов конструкции

Liv1:

Не будет. Земля из блока в блок будет приходить только одним путем - по сигнальным кабелям.

А чем мой вариант этому противоречит? Я то писал про заземление корпуса, а не общего проводника БП

В том и ответ. Для того, чтоб корпус стал экраном, а не антенной, его надо землить на БП.

КляйненЕнотен:

Почему ЗАЗЕМЛЁННЫЙ корпус аппарата, который не соединён с общим проводником питания будет отсекать помехи хуже, чем не заземлённый проводник питания соединённы с корпусом (который то же не заземлён)?

Потому что между сигнальной землей устройства и замляным контактом розетки может быть неизвестная разность потенциалов. Экран всегда должен сидеть на сигнальной земле.

Добрый_Дедушка:

когда 90% стооений, в принципе не имеют заземляющего провода?Розетка без 3го провода.

У меня с точностью до наоборот

Добрый_Дедушка:

а, что делать , когда 90% стооений, в принципе не имеют заземляющего провода?

С этого нужно было и начинать. Для этих и делают "инвалидов" с двухпроводкой

Не знаю для чего весь спор, но реализация земель и заземления бувает разной.

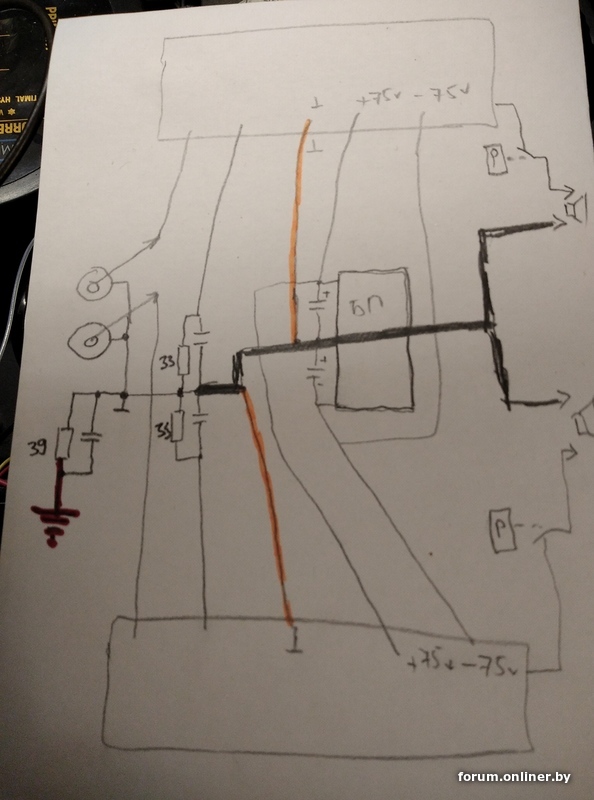

Пару лет назад ко мне попало вот такое устройство.

Сетевая вилка трёх проводная, корпус усилителя заземлен по сети.
Сигнальный и питающий общий провод разведен отдельным монтажом и заземляется с корпусом усилителя на задней панели, рядом с входными гнездами, через резистор 39 Ом, запараллеленый плёночным конденсатором (слева на схеме). Рисунок делал на ходу, бо тоже сразу не въехал почему между общим и корпусом звонится 39 Ом.

Но це ж хайенды, у них своя философия.
