    Имеются дисплеи, как разгадать протокол? Очень подключить хочется.

    Добавлено спустя 12 минут 24 секунды

    от колонок Samsung TW-H5500

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • DURDEN Senior Member
    офлайн
    DURDEN Senior Member

    5374

    14 лет на сайте
    пользователь #440739

    Профиль
    Написать сообщение

    5374
    # 23 марта 2019 20:11

    SIO, Похоже с нуля собрать будет проще, взяв за основу схему под св.диодную матрицу и доработав её "неон"

  • kucheryvi Senior Member
    офлайн
    kucheryvi Senior Member

    661

    13 лет на сайте
    пользователь #670641

    Профиль
    Написать сообщение

    661
    # 23 марта 2019 22:11
    DURDEN:

    kucheryvi:

    art100:

    Это запрограммированный брак?

    Цена за сиренку 9 рублей
    Вечно перегретые силовые ключи уже внутри.

    они все внутри одинаковые
    ?

    это не запрограммированный брак, это сколько заплатили, то столько и получили. есть такой хороший мультик, еще советский, там про это все хорошо показано, когда мужик захотел 7 шапок из материала только на одну. его желание было исполнено.
    здесь ситуация один-в-один.

    :trollface:
    Делай поправку на современные реалии :znaika: Сейчас заплатив больше, не факт что купишь лучше (качественнее).

    эти поправки были всегда, это интернет был не всегда. но правило это неизменно. вот был же бум с типа "официальными" сервисами всех марок телефонов и планшетов. и когда людям обещали поменять разъем за 20 рублей и курьером забрать и привезти назад. и все это за 20 руб. ну хоть что-то же должно было шевельнуться в голове у клиента, так что я даже немного и одобряю появление таких контор.
    а современные реалии в виде закона о потреблятях и расплодившиеся общества по их защите приведут к тому что ремонтом электроники будут заниматься домушники или конторы, которые будут делать только платную" диагностику". зачем корячится и разбираться с неадекватами, если просто, не вскрывая устройство выставить ценник ремонта по цене нового(для особо принципиально желающих отремонтровать) и просто брать деньги за типо диагностику.
    просто потребители требуют от ремонтников электроники условий, как если бы от шиномонтжа требовать гарантию на весь автомобиль при заклейке пробитого колеса, или даже просто если он его подкачал, то должен потом по гарантии и стукнувший движок ремонтировать.

    жертва хаотической репликации хромосом
  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4136

    19 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4136
    # 24 марта 2019 12:05
    DURDEN:

    SIO, Похоже с нуля собрать будет проще, взяв за основу схему под св.диодную матрицу и доработав её "неон"

    Нет, проц в стекле стоит, из стекла торчат только те ноги что на фото, видимо искать рабочий экземпляр и логическим анализатором вычленять протокол.

    Добавлено спустя 14 минут 55 секунд

    похожий

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • KT3102EM Senior Member
    офлайн
    KT3102EM Senior Member

    856

    8 лет на сайте
    пользователь #2392405

    Профиль
    Написать сообщение

    856
    # 24 марта 2019 21:03
    SIO:

    Нет, проц в стекле стоит,

    а даташит на стекло глупо предлагать искать?

  • DURDEN Senior Member
    офлайн
    DURDEN Senior Member

    5374

    14 лет на сайте
    пользователь #440739

    Профиль
    Написать сообщение

    5374
    # 24 марта 2019 22:39
    KT3102EM:

    SIO:

    Нет, проц в стекле стоит,

    а даташит на стекло глупо предлагать искать?

    Не всегда есть.
    Например на м/с УНЧ Panasonic в лучшем случае удаётся найти кусок схемы того устройства, где она стоит.

  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4136

    19 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4136
    # 24 марта 2019 22:58
    DURDEN:

    KT3102EM:

    SIO:

    Нет, проц в стекле стоит,

    а даташит на стекло глупо предлагать искать?

    Не всегда есть.
    Например на м/с УНЧ Panasonic в лучшем случае удаётся найти кусок схемы того устройства, где она стоит.

    Типа того, надписей нет.

    Добавлено спустя 34 секунды

    KT3102EM:

    SIO:

    Нет, проц в стекле стоит,

    а даташит на стекло глупо предлагать искать?

    нет маркировок, хз как искать :-?

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29629

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29629
    # 24 марта 2019 23:52
    SIO:

    нет маркировок, хз как искать

    выпаять и посмотреть в зад

    определитесь, мы там, где победа или победа там, где мы!
  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4136

    19 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4136
    # 25 марта 2019 00:37
    Крошка Енот:

    SIO:

    нет маркировок, хз как искать

    выпаять и посмотреть в зад

    да смотрел, нет там ни чего

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • DURDEN Senior Member
    офлайн
    DURDEN Senior Member

    5374

    14 лет на сайте
    пользователь #440739

    Профиль
    Написать сообщение

    5374
    # 25 марта 2019 01:31

    SIO, А что за маркировка ниже модели "CODE: AM41-....." ?

  • SIO Паяльник & Отвертка TEAM
    офлайн
    SIO Паяльник & Отвертка TEAM

    4136

    19 лет на сайте
    пользователь #68847

    Профиль
    Написать сообщение

    4136
    # 25 марта 2019 21:21
    DURDEN:

    SIO, А что за маркировка ниже модели "CODE: AM41-....." ?

    Паяльник & Отвертка TEAM, MikroPascal for AVR http://forum.onliner.by/viewtopic.php?t=637523
  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29629

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29629
    # 26 марта 2019 14:38 Редактировалось КляйненЕнотен, 1 раз.

    Друзья, подскажите, есть ли готовые простые решения как снабдить датчиком оборотов малогабаритные движки? В частности интересует как сделать регулятор оборотв без потери мощности на валу у дремеля (переменка 230В) и у коллекторного движка (постоянка 24В)? Ну и факультативно ещё электропривод для швейной машинки

    определитесь, мы там, где победа или победа там, где мы!
  • seriyvolk Senior Member
    офлайн
    seriyvolk Senior Member

    2618

    15 лет на сайте
    пользователь #298004

    Профиль
    Написать сообщение

    2618
    # 27 марта 2019 11:00

    Есть регуляторы, которые стабилизируют обороты по противоэдс. Как для AC220, так и для низких постоянных напряжений. И никаких датчиков не нужно.

  • qwerty10910 Junior Member
    офлайн
    qwerty10910 Junior Member

    36

    11 лет на сайте
    пользователь #1240627

    Профиль
    Написать сообщение

    36
    # 27 марта 2019 12:03

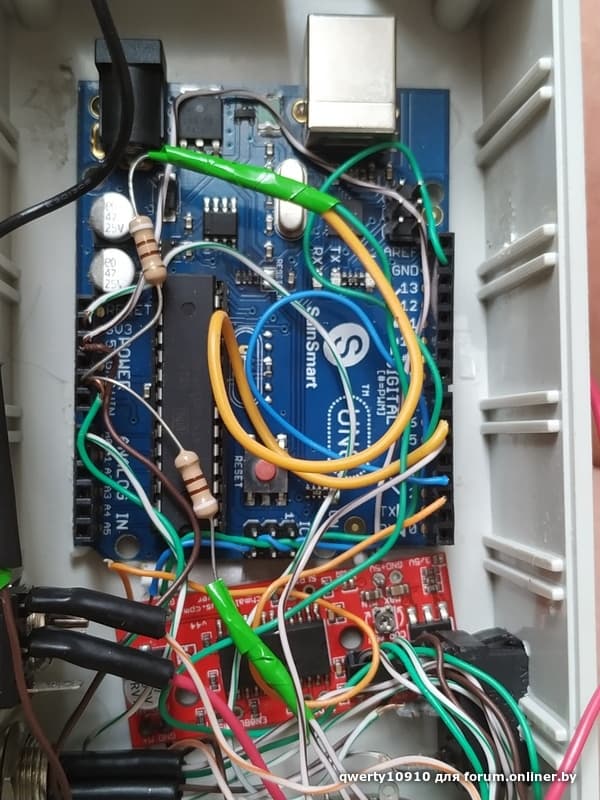

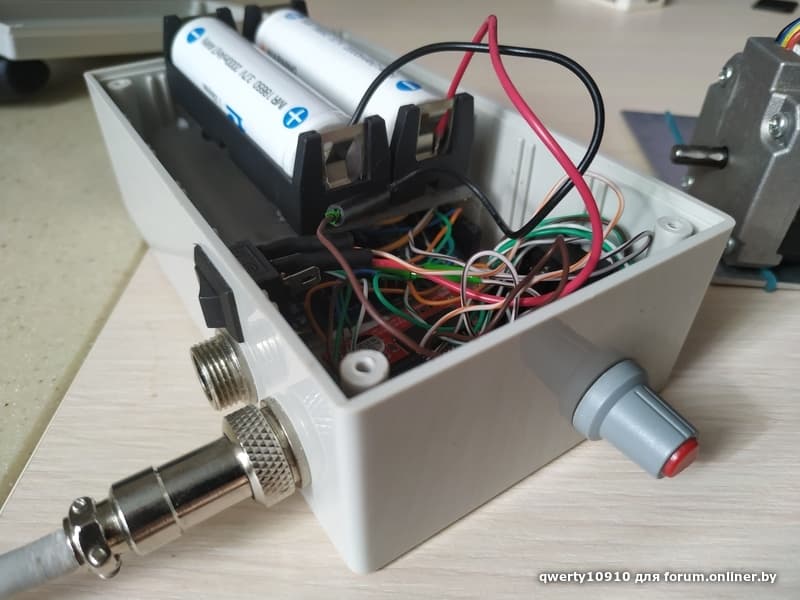

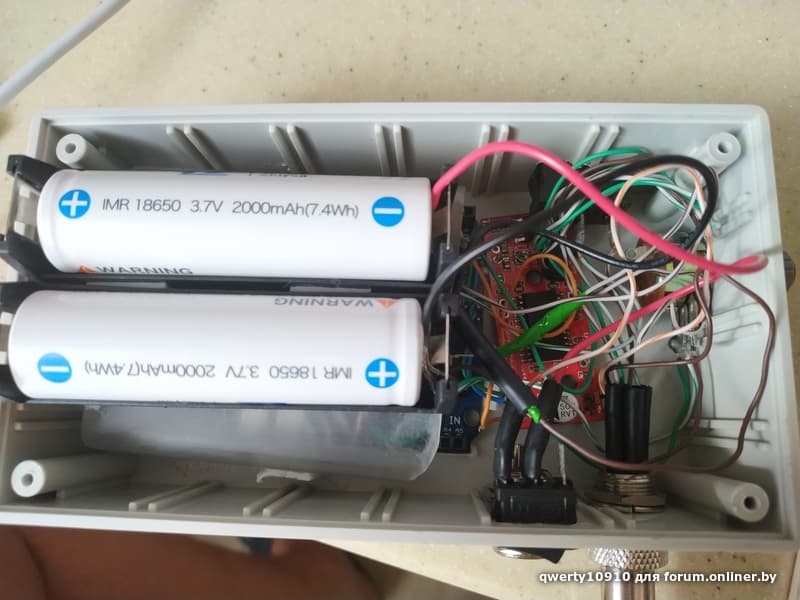

    Добрый день. Нужна помощь по ремонту блока управления шаговым двигателем. Перепутал полярность, пошел дым из-под красной платы. Блок делал не я и в этом ничего не понимаю) И еще вопрос - может бывают готовые решения (блоки управления) шаговым двигателем, с возможностью менять скорость? В данном случае он использовался для моторизации слайдера

  • Nickl Senior Member
    офлайн
    Nickl Senior Member

    21306

    18 лет на сайте
    пользователь #106646

    Профиль
    Написать сообщение

    21306
    # 27 марта 2019 12:06
    qwerty10910:

    по ремонту блока управления шаговым двигателем

    красную плату придется заново заказывать на али...
    Вон на микросхеме дырка видна...

  • TotCambIKoka Senior Member
    офлайн
    TotCambIKoka Senior Member

    844

    12 лет на сайте
    пользователь #825562

    Профиль
    Написать сообщение

    844
    # 27 марта 2019 12:53

    Красная плата, это easydriver a3967. Такой себе драйвер. Сейчас более популярны a4988 или drv8825. Они все step/dir и можно спокойно заменить. Если есть еще скетч от ардуино, то вообще отлично.

    [Паяльник & Отвертка TEAM] Кулыбин ищет хлам для творчества. Все замотаю синей изолентой
  • Nickl Senior Member
    офлайн
    Nickl Senior Member

    21306

    18 лет на сайте
    пользователь #106646

    Профиль
    Написать сообщение

    21306
    # 27 марта 2019 13:04
    TotCambIKoka:

    Такой себе драйвер

    а чем он плох?
    У меня на сверлилке шпиндель вверх/вниз гоняет лет 6 уже...
    И особо не доставляет хлопот...

  • TotCambIKoka Senior Member
    офлайн
    TotCambIKoka Senior Member

    844

    12 лет на сайте
    пользователь #825562

    Профиль
    Написать сообщение

    844
    # 27 марта 2019 13:47
    Nickl:

    а чем он плох?

    Я не сказал что он плох, просто уже есть лучше, например при сравнении A4988/DRV8825, то у них:

    • Дробление микрошага больше
    • Ток больше ( 0.75А против 1.5А)
    • Компактнее и удобнее для распайки модулей ( шаг выводов модуля 2.54мм).
    • Используется повсеместно в 3д принтерах
    • Больше верхний диапазон напряжения 35в вместо 30в
    • А цена одна и таже =)

    Единсвенный минус, что требует по нижней границе не 6в, а 8в.

    [Паяльник & Отвертка TEAM] Кулыбин ищет хлам для творчества. Все замотаю синей изолентой
  • Nickl Senior Member
    офлайн
    Nickl Senior Member

    21306

    18 лет на сайте
    пользователь #106646

    Профиль
    Написать сообщение

    21306
    # 27 марта 2019 13:50
    TotCambIKoka:

    Дробление микрошага больше
    Ток больше ( 0.75А против 1.5А)
    Компактнее и удобнее для распайки модулей ( шаг выводов модуля 2.54мм).
    Используется повсеместно в 3д принтерах
    Больше верхний диапазон напряжения 35в вместо 30в
    А цена одна и таже =)
    Единсвенный минус, что требует по нижней границе не 6в, а 8в.

    :beer:

  • КляйненЕнотен Senior Member
    офлайн
    КляйненЕнотен Senior Member

    29629

    22 года на сайте
    пользователь #17650

    Профиль
    Написать сообщение

    29629
    # 27 марта 2019 14:30
    seriyvolk:

    Есть регуляторы, которые стабилизируют обороты по противоэдс

    а на Али готовые модули такие имеются?
