starik,
1) все конденсаторы в цепи 12V - должны быть заменены, Рядом с FAN - тоже (мне по схеме показалось, что там 50V нарисовано)
2) не надо. Конденсаторы в отключенных цепях можно не менять. Но я бы все детальки оттуда выпаял. Эстетичнее будет, да и добраться к оставшимся деталям - легче.
3) ОК

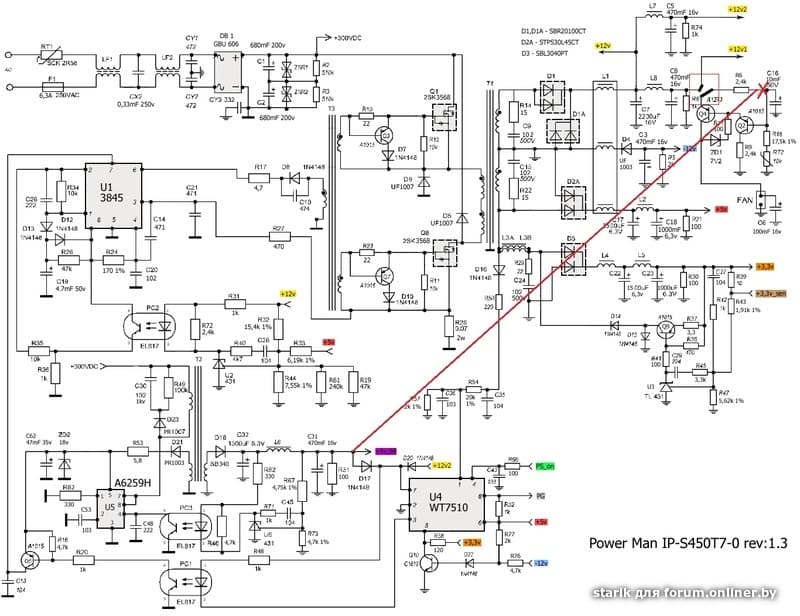

5) на вашей изначальной схеме цепь +12V от верхyего вывода R32 идет к верхнему выводу С7 (она подписана - +12V). Именно так и должно быть. Новые цепи (красная линия к верхнему выводу R74) - неправильно. Снимите её и прозвоните - есть ли связь.
7) Это в крайнем случае. В идеале надо оставить запас вверх 25-30% (как примерно и проектировался этот блок изначально). Тогда он сможет поддерживать нужное напряжение и ток на нагрузке при значительном проседании в сети (примерно на те же 25%). Т.е. начнет правильно работать от 160-170 В. Если оставить запас в 15%, то минимальное напряжение сети - 190В. Если будет ниже - цепь ООС разрывается (ШИМ>100% не бывает). И надежность работы блока будет зависеть от грамотного расчета цепей управления силовыми транзисторами. У вас схема - косой мост. В случае если в этом режиме dead-time уменьшится до 0 - ваши силовые транзисторы - взорвуться (сквозной ток). Гуглите по фразе: dead-time косой полумост.
Поэтому поднимайте выходное так, чтобы на выходе было минимальное из возможных. Я лично иметь запас менее 15% просто побоялся бы. Т.е. примерно 21-22В

starik:

Стабилитрон на 4,5В - не мало будет для вентилятора?

4,7 - это для выходного напряжения 17 вольт.
надо покупать стабилитрон на напряжение = Uвых-12В. Для 21,5 вольт - это примерно 9 вольт. Но если купить один одноваттник на 9 вольт - он перегреется (0,2А*9В=1,8Вт). Считаю за средний ток пропеллера - 0,2А. Поэтому лучше купить два по 4,7В м поставить последовательно.

starik:

1 Что делать с вентилятором? Еще 2 стабилитрона поставить, или чтото другое?

поставить дешманский DC-DC преобразователь или врубить последовательно несколько вентиляторов

starik:

Поставил 2 стабилитрона, но тут возник нуюанс. Очень сильно греются, вентилятор 0.375а.
Посему есть 2 вопроса

1 Что делать с вентилятором? Еще 2 стабилитрона поставить, или чтото другое?
2. Хочу оставить его работать на часик какой, но боюсь, что лампочки перегорят, может их последовательно подключить?

Спасибо

в вашем блоке хитрая схема включения вентилятора. При отсутствии нагрева - вентилятор не крутится (или крутится слабо). При нагреве обороты растут до максимальных на среднем нагреве.
Чтоб пропеллер нормально работал надо погасить 6-7 Вольт. При токе 0,375 - это примерно 2 - 2,5 ватта.
Резистор нельзя - из-за пусковых токов пропеллер не запустится. Только что-либо, ограничивающее напряжение.
Одноваттных надо два последовательно - на 3,3 вольта каждый. Но они работают на пределе. Можно найти пропеллер с меньшим током. Реально найти 150 ма-перные. Тогда будет ОК. Или пропеллер на 24 вольта. Тогда стабилитрона не нужно.
Либо, второй вариант - поставить советский Д815А (или Б) или импортный 1N5339 - они держат до 5Вт.
Третий вариант - собрать аналог стабилитрона, вот такой:

транзистор на мелкий радиатор - 2х2 см.

12 вольтовые лампочки от 18 вольт почти наверняка перегорят. Если их последовательно соединить они будут работать каждая от 9 вольт -в полнакала. При этом ток будет раза в 4 меньше.

visyok,
Вентилятор есть , на 0.175а. Я его подключал. От него стабилитрон греется слабо. Но в сравнении с оригинальным он совсем не дует. Я побоялся его ставить.

Д815А (или Б) или импортный 1N5339. Их реально купить в ларьке? Одно штуки достаточно будет?

Есть у меня бок питания импульсный не нужный.
220- 12в 0.5а. ,. Можно его поставить , но както не пофеншую это ИМХО.

Nickl,
Идея мне нравится, вот только в этом вопросе я могу тупо исполнять что скажут.

Nickl,

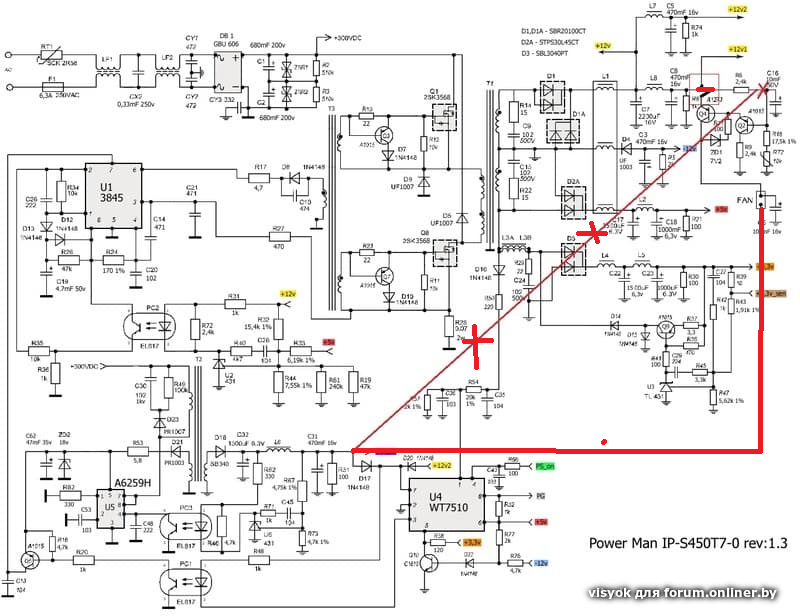

так

starik:

так

не совсем...
Я имел в виду точку соединения эммитера и резистора подключить к дежурке.

visyok:

пропеллер и цепь его управления работать от дежурки не будут

спорное утверждение. Неоднократно при переделке атх бп в зарядные и т.д. запитывал вентилятор от дежурки. Крутился медленнее, но обдува хватало. Управление включением делал через термовыключатель на 40 градусов...

visyok,
Я так понимаю берем и подаем +5 на минус вентилятора? При этом сам минус с разьема убираем .
Между резистором r6 и конденсатором ничего не трогаем ?

Правильно я понимаю
+5 и +18
Намвентиляторе поимеем +13?

visyok,
Лучше как сделать.
Как выше вы описали, или поставить l7812cv. Цена 70 копеек, на входе вроде до +40, на выходе 12 -1.5А
