starik:

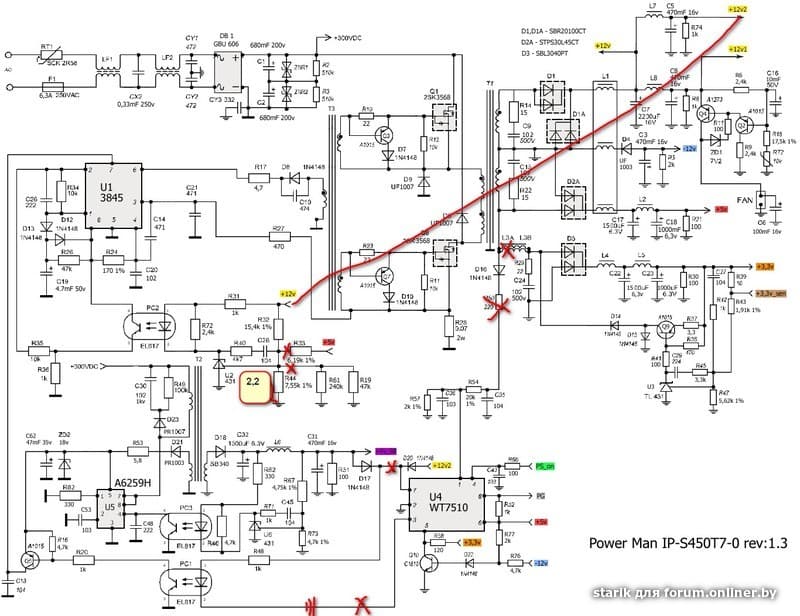

Поставим вопрос по другому.... желание...17в 10а...

мой хрустальный шар не видит размеров трасов катушек часот
а если и увидит то замутиться от паров чая
с 23 февраля
поставим вопрос по третьему
есть желание встать со стула
но эта лахматая колбаса устроилась и спит уже больше часа

лахматая калбаса повернулась но спрыгивать не собирается
и наоборот
положила свою контрольную лапу чтобы контроллировать поползновения к свободе моей лапы

есть желание к естественным потребностям
вот проблема

starik, вам в первую очередь надо будет пересчитать цепь на R31 на напряжение 17 вольт. R33 (на который +5 в приходило) выбросить, с целью сохранить опорное напряжение на U2 2.3 вольта пересчитать R32. U4 выбросить, а R48 пересчитать под напряжение 17 вольт. Дорожку от 3 ноги U4 на землю посадить. R31 и R48 у вас равны будут кстати .

Спасибо хлопцы с праздником вас,. Я поэтому и спросил кто возмется .

Меня хватит тупо на.
Перерж дорожку между r1-r2
Удали r5
Кинь перемычку тамто.
Замени одно, на другое

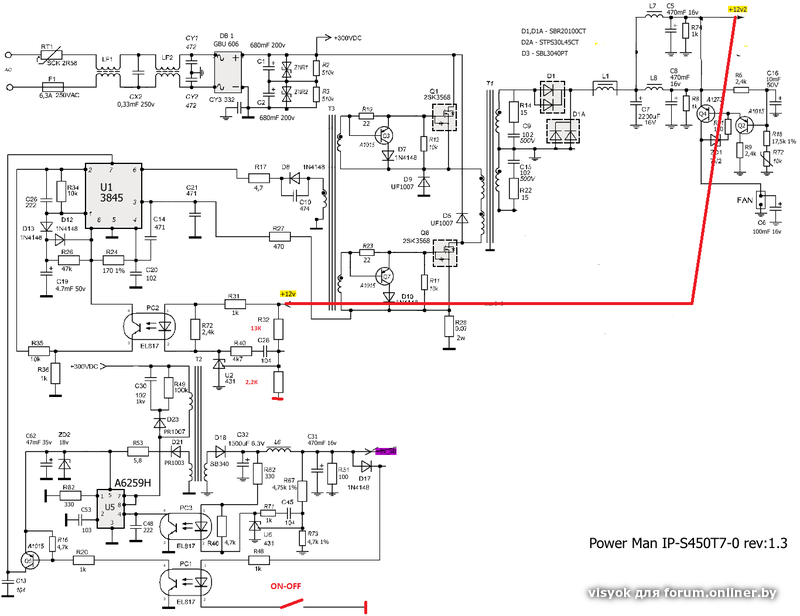

starik, U4 и всю обвязку - тоже убираем (включая всё, что идет с нижней вторички T1.). Выключатель ставим между выводом 2 PC1 и землей (можно и PC1 тоже убрать - выключатель вмето фототранзистора PC1). Или, если выключатель не нужен - закорачиваем коллектор - эмиттер Q5. Вообще дежурка нужна только для того, чтобы получить 18 вольт питания U1, поэтому R33 - убираем.

Далее. R33 нельзя соединять с выходом дежурки - дежурка не может таким образом регулироваться. Выходное напряжение лучше регулировать не дополнительным потенциометром на 2К. Если случайно в потенциометре будет плохой контакт между ползунком и дорожкой - на выходе будет проскакивать максимальное напряжение. Вам нагрузку не жалко? Лучше пропорционально выходному рассчитать значение R32. Соотношение R32 и R44 должно быть таки, чтобы при 17 вольтах на выходе на управляющем электроде U2 получилось 2,5 вольта. Например R44 - 2,2K а R32 - 13К.

Еще. Однотактный форвардник регулирует выходное изменением шима от 50 до 100%. Вполне может получиться, что на выходе не получится накачать 17В при 10А. Обычно 15-17В - это предел 12 вольтовой обмотки при стандартных трансформаторах от комповых БП. В этом случае можно сделать отрицательную ветку на нижней вторичной обмотке. По схеме аналогично положительной, но все диоды и конденсаторы - в обратной полярности. Это можно сделать, если провод этой обмотки имеет подходящее сечение (видно на выводе транса). При этом вывод анода U2 и земляной вывод R44 - переключить с земли на минус. И на групповом дросселе L2 - включить дополнительную обмотку в противофазе.

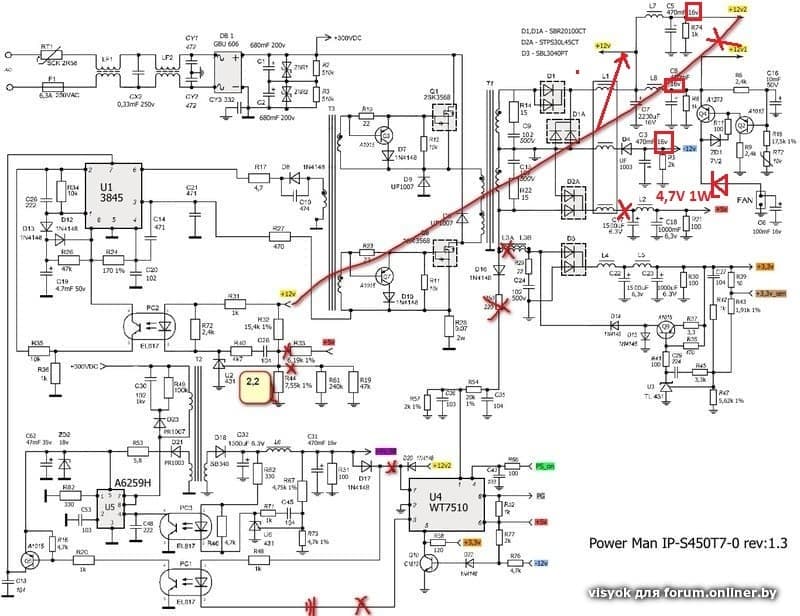

Схемку переделал....

PS: Не перепутайте земли!!! Это важно!!!

Спасибо всем откликнувшимся. Рискну попробую, а вось прокатит.
Если верить маркировкам на самом блоке питания то на 12в 1 -16а
12в2- 13а. , Ну или както так или наоборот

visyok,
Зачем мне все это нужно, у меня есть старый регулируемый блок питания на торе.Собирал его очень давно сам, он стабильно держит 17в и 10А На 23 февраля мне подарили.

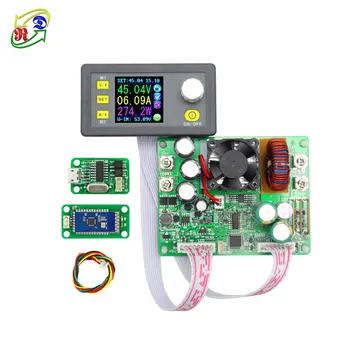

Dps 5015

И задумал я сделать себе красивый блок питания, чтоб и акб зарядить можно было.
DPS отбирает примерно 10% от напряжения , тоесть на выходе я получу, немногим более 16 в, чтотдля зарядки акб, вроде как и достаточно.
И так жалко мне стало дербанить свою самоделку 10 летней давности, что взор упал на ваояющий блок питания от компа.

Ламерский вопрос, не перепутать земли это здесь имеется 2 земли после гальванической развязки ? Минус на выходе онже висит на земле? Мне нужна эта земля?

visyok:

starik, еще - у вас не правильно точка ООС взята. Надо не +12V2, а c +12V - то есть с правого вывода L1 (конденсатора С7). Иначе "зазвенит" блок.

и не забыть С7 поменять на 25вольтовый, можно потом поменять, заодно и колпачек для магнетрона будет

проще говоря, ту землю, которая звонится с землей стабилитрона U2. для очистки совести.

visyok,
visyok,
Спасибо вам снова.
Ваша схема оказалась рабочей но я ее до конца не реализовал , поэтому к вам снова за советом .

к катушке l1 я подлезть не смог, как вариант 2 из3х выводов смогу перекусить если это очень актуально.

Конденсаторов и резисторов которые вы рекомендовали заменить у меня небыло, поэтому я пока всунул 2,2ком переменный , что нашел.

Теперь к делу. Блок питания запустился и на выходе без нагрузки я поимел 20 В. Учитывая 16в кондеры я решил нагрузку не давать .
кроме кондеров что еще обязательно нужно сделать, чтоб попробовать повесить нагрузку на эту схему

visyok:

1) обязательно замените конденсаторы в цепях 12В на большее рабочее напряжение.

это сделаю обязательно. Но возле разьема фан стоит 16В конденсатор С6 , на уточненной схемы вы его под замену не поставили, либо не нада , либо пропустили?

visyok:

2) отключите цепи +5V и -12V (выпаять D4 и D2A - или действительно перекусить лишние обмотки L1)

Если выпаять D4, кондер С3 все равно надо заменить?

visyok:

3) для получения на выходе +17 использовать переменный вместо R44 - нехорошо (может быть бум-бара-бум в нагрузке).

Я согласен, был установлен временно , для того чтобы посмотреть на предел возможных регулировок, дабы потом поехать и купить резистор нужного номинала.

visyok:

4) Замените R44 на резистор 2,65К (последовательно из нескольких) либо R32 на 43К - в обеих случаях на выходе станет 17В.

понимаю

visyok:

5) уберите обратную связь с цепи +12V2. Перенесите на +12V (как оно и было с завода). Иначе под нагрузкой блок будет свистеть, жужжать и щелкать (и уходить в защиту).

Здесь не понимаю, изначально в схеме доработки эта красная линия была, потом вы дали свой вариант доработки и там она тоже была.
Я лишь отталкивался от этой информации. если она там есть с завода, то может есть смысл просто убрать эту перемычку , что я кинул?

visyok:

6) последовательно с пропеллером поставьте стабилитрон 4,7 V 1W - иначе сгорит пропеллер охлаждения.

Я думал вентилятор 12В , но счас он стал крутиться заметно быстрее, поставим стабилитрон значит обязательно

visyok:

) САМОЕ ГЛАВНОЕ!!! Не подымайте выходное до плешки. Ставьте хотя бы на 10-15% ниже максимально возможного.

Правильно понимаю, R44 догоняем напряжение пока оно ростет, затем делаем на 15% меньше. Меряю номинал переменного резистора и меняю его на обычный?

Спасибо .

PS Катушка L1 крайне не удобно смонтирована. 6выводов под самой катушкой и все это залито лаком. Удаляю Д4 и перкушу 1 провд на катушке в цепи +5в

Дополню
Не меняя схемы, r44 - 1.8ком на выходе 25в
2.2ком - 20в
4.5ком- на выходе 12в
Дальше не крутил побоялся, на каком номинале оставить?
