Паяльник & Отвертка TEAM part II

TotCambIKoka, за познавательную мини лекцию

uncle_sem:

нужна УФ лампа, например такая

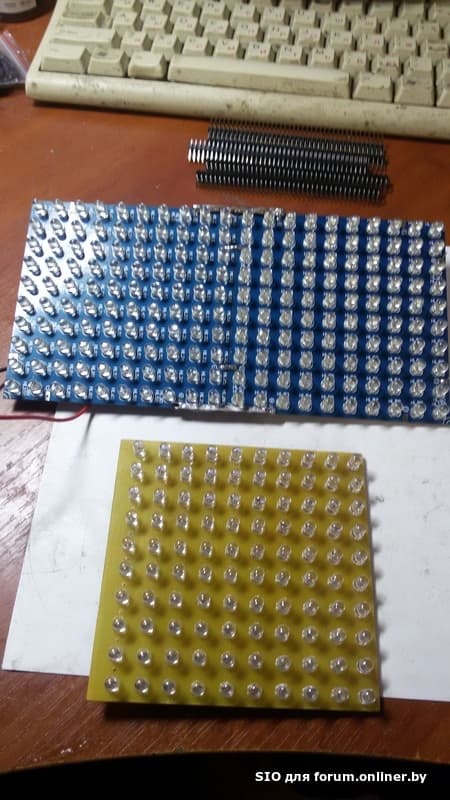

Очень рекомендую светодиодные матрицы, гораздо эффективнее всяких ламп.
У меня такие

Брал на барахолке по 12р вроде, плата + диоды, а нижнюю сам паял, только диоды брал.

Nickl:

А вот стереть рф-ку пзу такой не получилось

Так светики 390 нМ, а для флэшки видимо грубее нужно, можно на 365нМ попробовать. Или кварцевую лампу взять.
Я просто перед матрицами пробовал 40Вт черной лампой засвечивать, раз в 10 дольше получалось, она в стороны светит, а диоды направленно, это уже большой плюс.

Вот тоже собираю, чтобы всякого рода параллельные флэшки шить

Дуремар:

часами шить будете

Для часов там объемов не хватит.Он мне нужен для работы со старыми типами памяти. Простой и ремонтопригодный, спалить не жалко. Для нандов я за 10р собрал

Nickl:

SIO:

спалить не жалко

Это как извратиться нужно чтобы его спалить?

Наши руки не для скуки

Бывали случаи

usbasp не отключил от пк, когда программируемое устройство всунул в розетку, а питалово у него было без развязки, через кондер с резаком. Сгорели все резисторы, мк, кондеры, светодиоды. Разъем рабочий остался

SIO:

Разъем рабочий остался

А вот рабочий дым вышел.

SIO:

uncle_sem:

нужна УФ лампа, например такая

Очень рекомендую светодиодные матрицы, гораздо эффективнее всяких ламп.

а по ссылке ходил? там как раз светодиодная лампа, просто готовая уже. фоторезист засвечивает меньше чем за минуту.

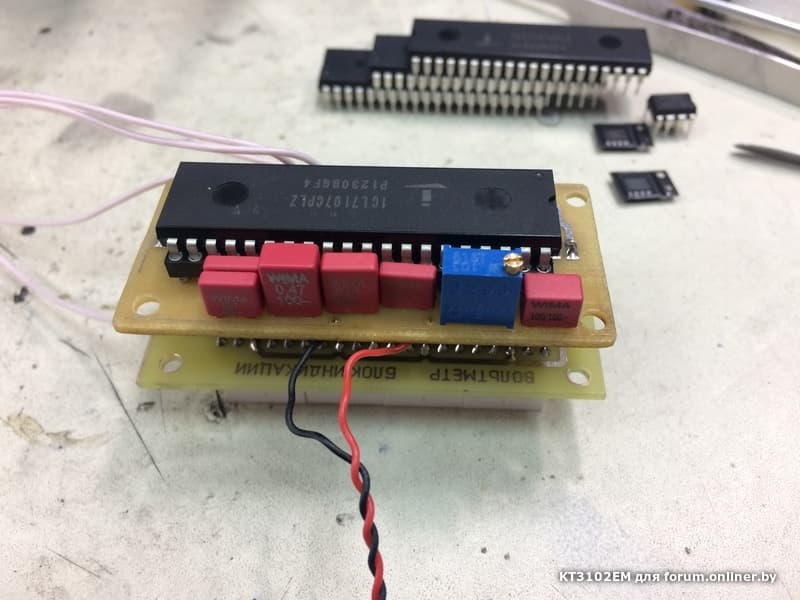

KT3102EM:

[
Повторюсь- я не сборщик конструкторов из Китая. Все стараюсь делать сам.
Точности 7107 для моих задач хватает.
Мне просто нравится сам процесс и результат конечно.

вопрос в целесообразности. я тоже люблю сам чего-нить поделать, но если готовое китайское дешевле и/или лучше - предпочитаю сделать что-то другое. в данном случае готовый китайский ампервольтметр и дешевле и лучше, так что есть смысл направить свою энергию на создание чего-то более другого, чего нет в китае

KT3102EM:

то что делают в китае, это просто бездушные уродцы. У меня же полный полет фантазии. Тем более ничего подобного я еще не собирал. Имеется в виду как сам ацп

кристалл ацп будете выращивать с душой и любовью

uncle_sem:

а по ссылке ходил? там как раз светодиодная лампа, просто готовая уже. фоторезист засвечивает меньше чем за минуту.

Нет, не работала, а цитировать лень, если светодиодная, значит само то

KT3102EM:

с обязательным крещением в православном храме))) дабы прибор не грешил

Правильно, так их, только проводками китайские платы и умеют соединять

Гораздо круче самому знать принципы работы устройств и умение создавать свои устройства под необходимые задачи, особенно из того что лежит дома в полке, а не бегать по всему городу в поисках какой-то редкой детальки, дабы повторить кем-то разработанное и расхваленное устройство, с половиной лишних и ненужных и неудобных функций. Китай это тоже хорошо, особенно если нужно собрать устройство с минимумом затрат времени и сил, не вкладывая душу(т.е. не получая бесценного опыта). Из личного опыта могу сказать, что научившись создавать устройства на базе МК, я стал четко представлять себе как работает подобного рода техника, и это мне сильно помогло начать удачно ремонтировать технику, после чего взяли на работу в СЦ, а там кладезь разнообразных квестов с техникой, есть возможность подсматривать как устроены заводские изделия, пару раз даже приходилось вместо заводской платы делать свою, т.к. мк умирал, а ПО не достать. Но это простые изделия, типа детских машин, пылесосов, соковыжималок и т.п. Оплата за это не большая, но интересно же

KT3102EM:

uncle_sem:

так что есть смысл направить свою энергию на создание чего-то более другого

то что делают в китае, это просто бездушные уродцы. У меня же полный полет фантазии.

ну так полёт фантазии и нужен когда результат будет отличаться от китая в лучшую сторону! есть много куда вложить труд чтобы получить отличную вещь, при этом не заморачиваясь повтором того что можно купить в китае. при этом у китайского еще и параметры лучше...

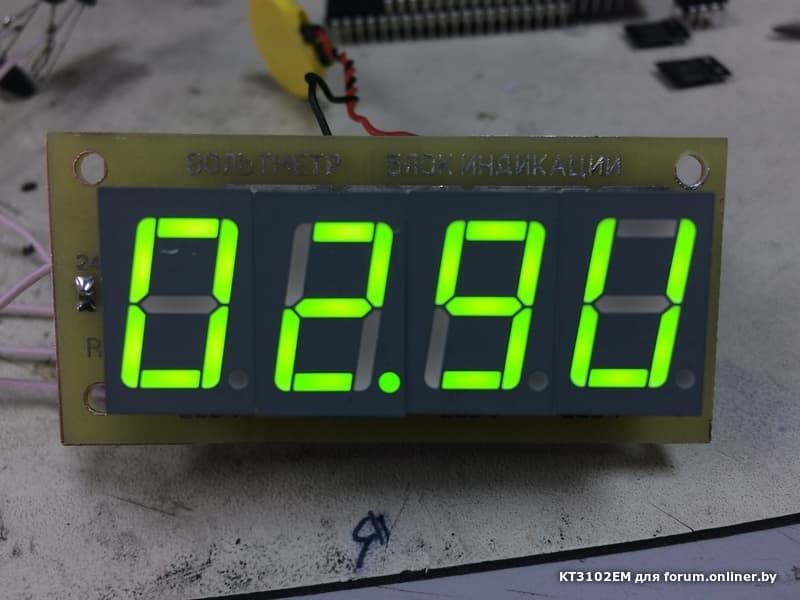

Использовал тонировочную пленку для авто стекол .
Так же нашел защитное стекло для индикаторов, и еще не определился куда клеить пленку, на индикатор или на стекло изнутри. А его еще обрезать нужно аккуратно и как то в окне корпуса закрепить.

плёнка - эт правильно. клеить на стекло. а вообще можно вместо стекла использовать плёнку для лазерника. то есть печатаем на ней всю морду в зеркальном отражении и клеим на тонкую двухстороннюю ленту на морду. расцветить можно разноцветными плёнками. можно печатать хоть на струйнике и ламинировать. можно при этом стекло вклеить, а места перехода закрыть этой вот распечатанной мордой.

vovchik_romualdovich:

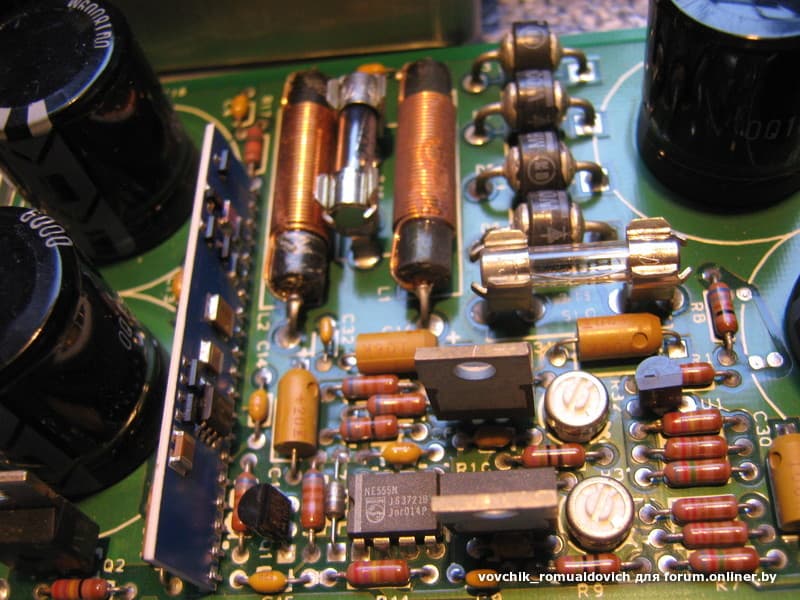

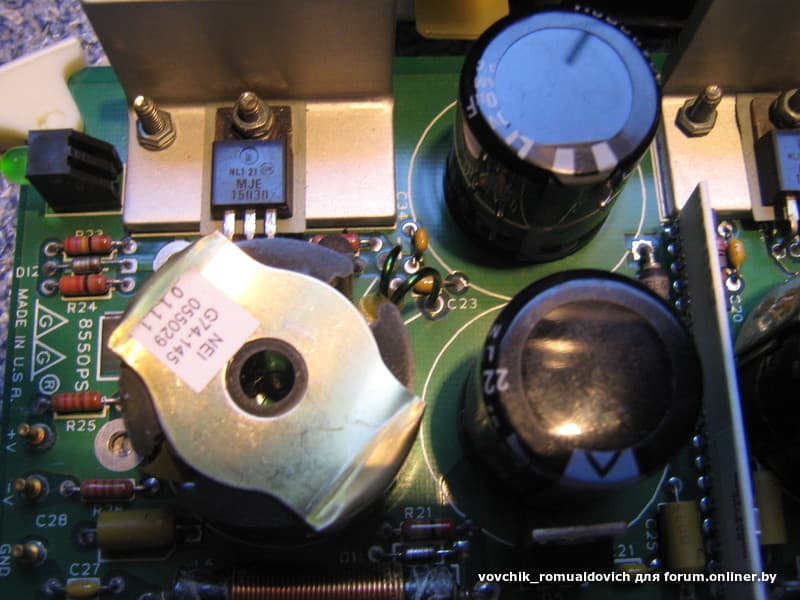

Какой интересный амирикосовский импульсный БП попался на глаза, от проф. аудио оборудования. Параметры +-12 В, 2.5 А, при пульсациях 1,5 мВ по обоим полюсам. Вот и задача, сделать из него лабораторник, или сунуть в самодельное аудио устройство. Сделан слишком серьёзно, хотя и габаритно. Буду думать, на потом. Парадокс, иногда попадаются уникальные вещи, а потом задумываешь как и куда это применить. Проект строится не от того, что задумал, а от того, что в руки попалось.

для лабораторника напряжения маловаты, для аудио - может оказаться маловато 60Вт
опять же - если использовать его как "первичный" для лабораторника, и ставить после него какой-нить модуль типа DPSхххх - там качество первичного БП не так и важно, на выходе пульсации определяются вторичным источником. а переделывать схему для внедрения обратной связи по току и напряжению - так наверно проще с нуля собрать...
