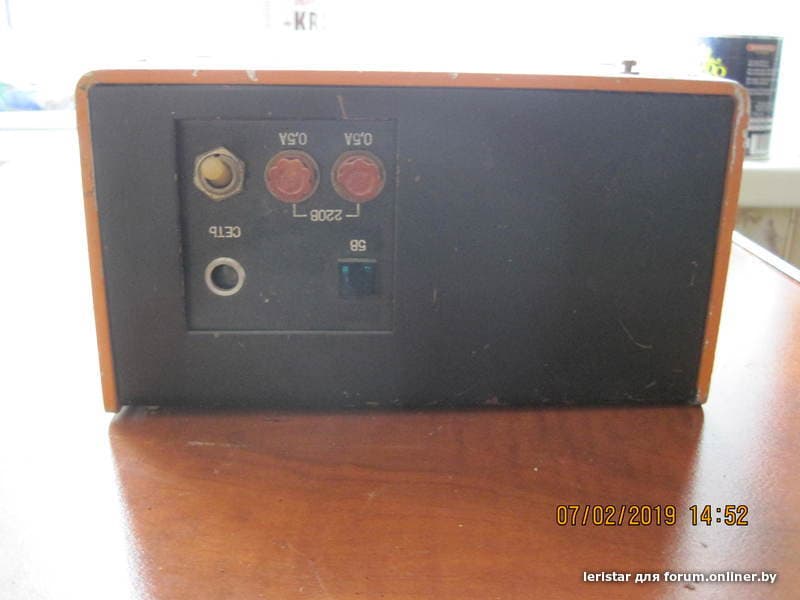

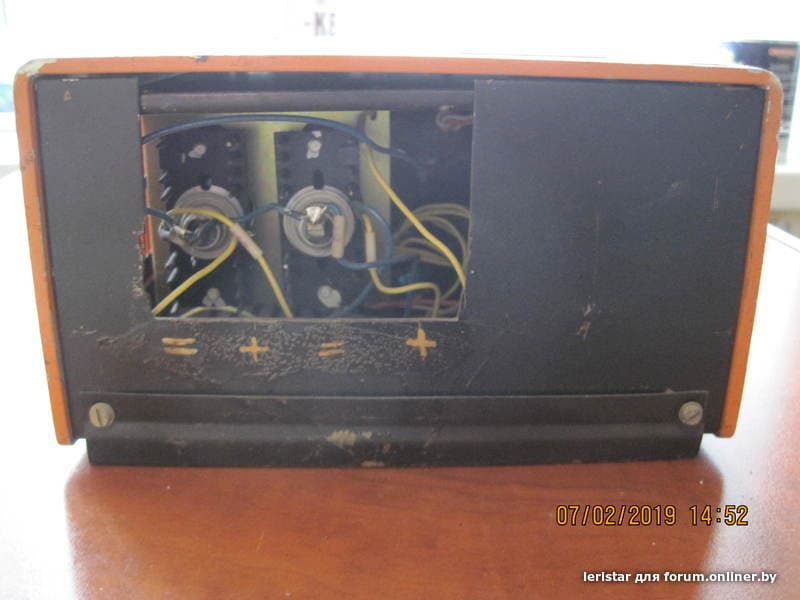

у меня лет 15 руки не доходят доделать СССР продукт ,видимо надо на барахолку скинуть .С работы отдали китайца дохлого , поднял , им и пользуюсь

такой

Дуремар, с таким успехом я могу купить готовый блок питания.
Цель именно собрать самому. Купить модулей и скрутить вместе провода каждый может. Вон ютуб заполонили эти сборщики конструкторов.
Платы из Китая конечно можно, но долго. Единичные вещи проще руками изготовить.

Дуремар:

сейчас принято платы для поделок заказывать в китае - там и маска и шелкография

KT3102EM:

Единичные вещи проще руками изготовить.

и с маской и с шелкографией и быстрее и интереснее

Крошка Енот:

У меня так Б5-48 дохлый больше 15 лет простоял, восстановил относительно недавно, благодаря интернету, сделал сие довольно быстро

когда плотно работал на аудиотехнике в 1989 году сделал блок +15, -15 ( 1а), +12, -12 (3а) ,9 (1.5а) фиксированные на заводских промышленных платах . 1.5в-7в( 0.7А ) регулируемый выход . Последние лет 7 занимаюсь техникой где ходовое 5 в . Китайца который продаётся на жданах для ремонтников телефонов хватает .

KT3102EM:

и примерно аналогичный блок в Минске на чип и дипе стоит примерно 220-250 руб. Но он китай китаем.

речь о готовом БП или только блоке индикации?

KT3102EM:

делаю исключительно в рабочее время, и это не отображается на моей з.п.

а... я уже такое и забыл, мне сия роскошь недоступна, а так да, лучше это, чем просто скучать

Дуремар:

KT3102EM:

Кто делает себе паяльную маску с шелкографией для своих конструкций, или как я , надписи выполняя медью где это позволяет место?

сейчас принято платы для поделок заказывать в китае - там и маска и шелкография

ну это тоже кстати не всегда разумно. тут человек на mysku писал как он переделывал тестер - уменьшал сопротивление токовых шунтов. ну так он по-моему одностороннюю плату на которой один операционник мелкий и обвязка - пяток 0603 - заказывал в Китае. простите, но это уже нонсенс. такое делается реально на коленке за два часа - включая маску и шелкографию.

насчет вольтметров - поддерживаю полностью. сам покупал в своё время вольтамперметр - точность изюмительная, до десятых мА показывает одинаково с нормальным тестером, два диапазона. на icl7106 такое и не снилось собрать.

KT3102EM:

Крошка Енот:

собирать на расыпухе стоимость которой дороже готового изделия?

корпус, 2 мсх АЦП, 8 индикаторов- 40 рублей примерно.плюс еще 20-30 на метизы , и мелочевку это максимум.
Остальное из под ног.

ампервольтметр 30В 3А, обзор тут. меньше 7 баксов. сейчас наверно еще дешевле можно найти. по точности - он уделает 7106 не напрягаясь.

теперь к платам. маску я ВРОДЕ БЫ освоил. нужна УФ лампа, например такая, ну и однокомпонентная маска из китая, ссылки нету. понятное дело - фотошаблон для засветки, где темные участки прикрывают то что засвечивать не нужно (я печатаю на лазерном принтере на плёнке). кусок обычного стекла 3мм. самое интересное - нанесение маски. я наношу губкой, более-менее равномерно распределяя по всей площади платы. далее берем тонкую и идеально ровную плёнку - например файлик - и наклеиваем её сверху на нанесённую маску, одновременно приглаживая кредиткой например. идея в том, чтобы разглядить маску максимально ровно, при этом изначально не допуская пузырей воздуха, то есть клеим последовательно, прижимая кредиткой. примерно как самоклейку. слой должен быть тонким, иначе оно полимеризуется сверху и останется сырым снизу.

наклеили, разгладили, дальше кладём сверху шаблон, накрываем стеклом (лучше прижать) и засвечиваем УФ лампой секунд 45-60 (подобрать время самостоятельно), после чего аккуратно отделяем плёнку. тут идея в том, что незасвеченная маска останется мягкой и частично отлепится, оставшись на плёнке. остатки смываем с платы несильным растворителем - я изопропилом каким-то мою. далее засвечиваем УФ несколько минут. время первичной засветки нужно подобрать так, чтобы там где должно засветиться - засветилось, а там где нет - соответственно нет. потому что в зависимости от качества шаблона оно засвечивается по-разному.

насчет надписей - хез. надо по-хорошему шелкографию осваивать, потому что при вышеописанном методе расход будет неразумным.

да ты чо?! а мужики-то и не знают...

.

Fuji:

из RF модулятора),

Fuji:

то никто из надзорных не должен прикопаться

С какого рожна НЕ должен?! Наоборот, просто обязаны! Другой вопрос, смогут ли засечь
Вот если залазите на помойку 2,4 ГГц, там сие прокатит с направленными антеннами.
Лет 15 назад комплекты аналоговые приёмник+передатчик на 2,4 ГГц подавались где-то около сотки баксов

Дуремар:

так это и есть самое правильное решение , самому если собирать так хотя бы такой https://radiokot.ru/forum/viewtopic.php?f=11&t=59168 который лучше того что обычно продается

не, мне до Леонида Ивановича как до Марса рачком).Кстати кто не знает, в Минске один человек собирает людей для оптовой закупки китов
для сборки такого БП.

uncle_sem:

ампервольтметр 30В 3А, обзор тут. меньше 7 баксов. сейчас наверно еще дешевле можно найти. по точности - он уделает 7106 не напрягаясь.

Повторюсь- я не сборщик конструкторов из Китая. Все стараюсь делать сам.
Точности 7107 для моих задач хватает.
Мне просто нравится сам процесс и результат конечно.

Насчет шелкографии- где найти эту приспособу для нанесения маски? мелкая такая сетка.
Лампа, стекло, пленка для печать фотошаблонов есть. Делал уже раньше платы при помощи фоторезиста.

Подскажите где взять цветное прозрачное оргстекло для светофильтра?
