Паяльник & Отвертка TEAM part II

KT3102EM:

Напряжение 24В,

А на входе у него сколько после моста и конденсатора?

Pева:

ящик, имелся ввиду, такого типа? с дин-рейкой под узо и автомат(ы)? Какой IP должен быть?

Если над ящиком организовать незамысловатый навес, то и ящик прослужит дольше и требования к нему попроще будут. А так начинать наверное нужно от IP-54 и выше
Вообще-то, лично я, не за полностью герметичную конструкцию, а проветриваемую.

art100:

н-п-нник слаботочный малошумящий у нас схемы в голове держиттак что пока его не выведем на чистую водутфу-ты на чисты лист бумаги схему которую он надумаеттранзисторы которые он всунул в ранее приведенную схему мы не поймем его глубины замысла

не, ты не понял сути моего вопроса к нему.

Крошка Енот:

В современных условиях нужен ли радиолюбителю мощный лабораторный БП с линейным стабилизатором? (при условии что мощный лабораторник будет, но будет он импульсным)
Основным моим ЛБП был (да и пока им же остаётсяя) последние 30 лет твикнутый Калибровский ИПС у которого выходное напряжение 0-15В и максимальный ток 1А, чего мне там ну очень РЕДКО не хватало, так это напряжения, хотелось бы иногда вольт под 30 иметь,

у меня корад 5 ампер 30 вольт линейный и китаец импульсный для прожигов 30 вольт 10 ампер , в принципе нужда в чем то еще редко возникает но импульсник может бы на 50 - 80 вольт взял , а линейник может бы на 3 канальный сменил

Крошка Енот:

придётся гасить около 23В и рассеивать тепловую мощность около 1З8Вт

Да, я уже подсчитывал рассеиваемую мощность. И осознанно пошел таким путем. На каждом выходном транзисторе
будет по теплоотводу площадью 600см квадратных каждый.Плюс принудительный обдув с регулировкой скорости по температуре.

Tonik.:

Добрый вечер.
Может кто подскажет как сделать. Нужно сделать лампу с индукционным датчиком вместо кнопки включения. Типо поднес железку работает, убрал не работает. Вопрос в том что с розетки входит 220 и лампа работает на 220 а датчик вроде как 5 или что-то в этом роде. Вообщем в магазине сказали нужна схема.

Датчик запитать от отдельного БП, например з/у от мобилки, датчик будет управлять реле, которое включит лампу.

У каждого свой путь, свои задачи.
Мой принцип "используй то, что под рукою и не ищи себе другое"(с), в хорошем смысле.
Достаточно оглянуться вокруг и можно найти горы источников из выбрасываемой техники. Если что то подправить, переделать и получишь полезное для себя изделие. А если таковой возможности нет, от слова совсем, достаточно кинуть клич, и, я так думаю, люди помогут, потому как у всех радиолюбителей сейчас захламлённость превышает разумные пределы, а выбросить рука не поднимается, и ещё, не все из них жлобы (те которые за деньги), особенно в клубе (ветке) по интересам, как эта. Так вот, лично я, если у меня есть что то подходящее, с удовольствием презентую.

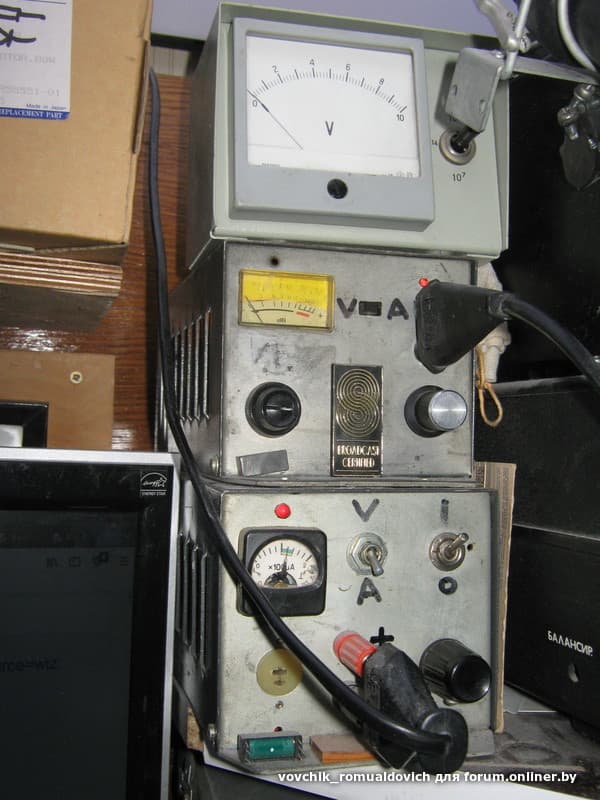

Эффект супер-пупер БП, но одного и на все случаи считаю заблуждение. У меня под разные задачи разные источники. Линейные самоделки, 15-ти летней давности, работают ежедневно и, можно сказать, являются универсальными. Сделано было сразу три штуки (0-17В, 2,5А и 0-27В, 1,5А), один из них на работе. Списывалось кабельное венгерское оборудование, вот корпуса и трансформаторы приспособил. Надо бы, на морду, шильду сделать, но так и не собрался и. наверное, уже не буду, так привык.

1

Для других задач есть другие источники, но они нужны 3-5 раз в году и поэтому хранятся в антресолях.

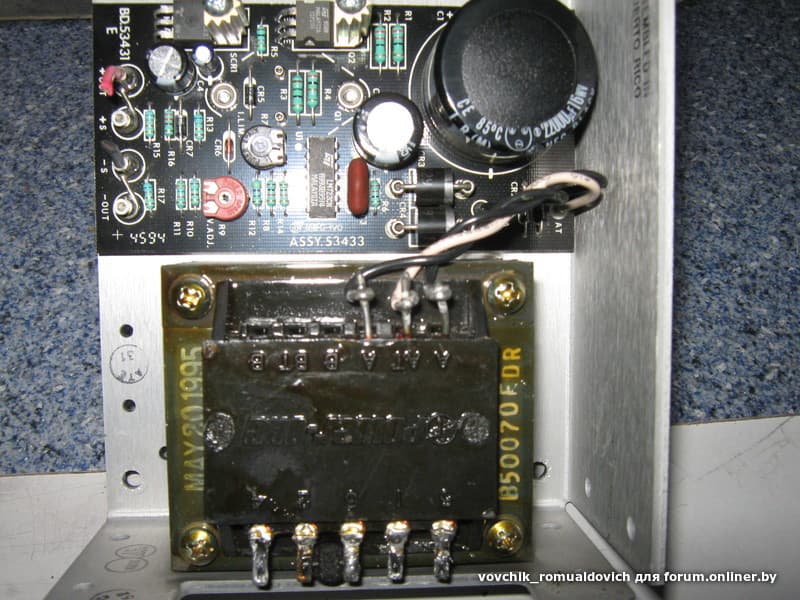

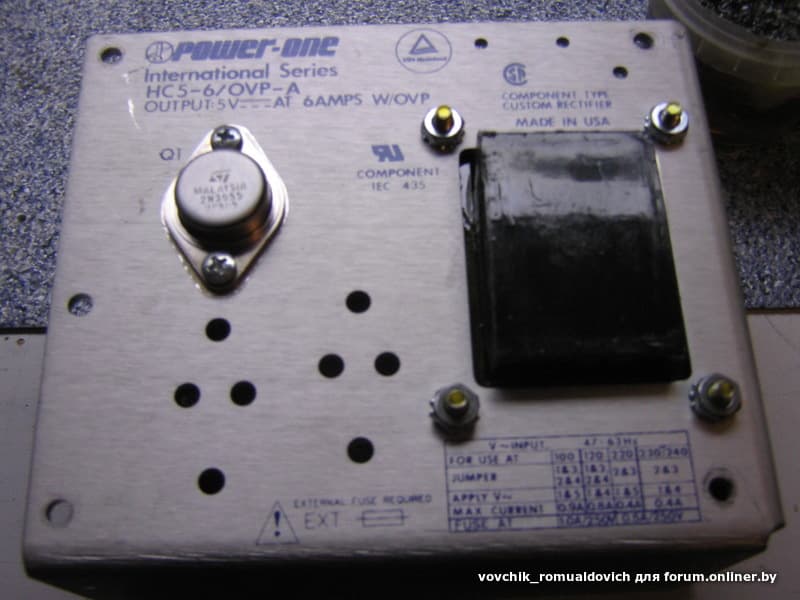

Вот этот хорош, можно от 2-х до 10-ти Вольт, но, чаще использую как пятивольтовик.

2

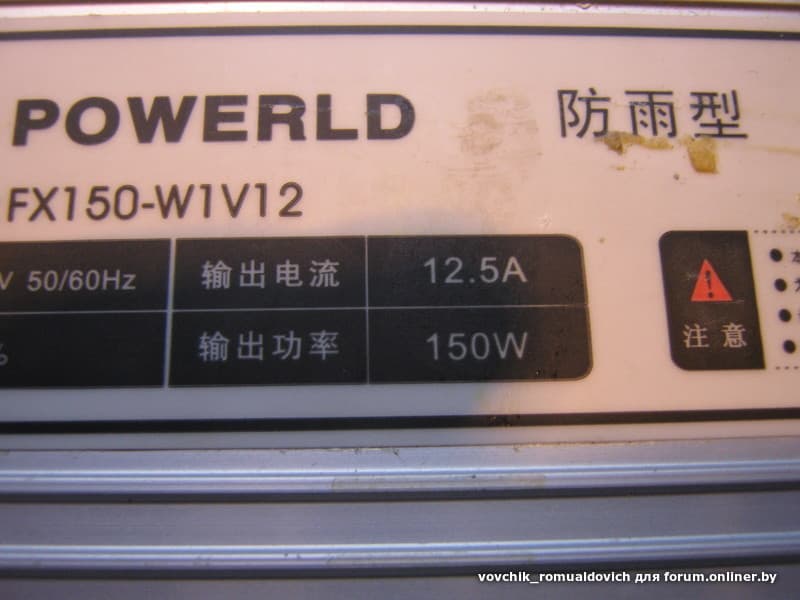

Для силовых 12-ти вольтовок есть такой импульсник, тоже поднял из хлама. Мужики ремонтировали световую рекламу, валялось на траве несколько, спросил, говорят бери один. Взял поменял полевик, электролиты, смазал куллер, вот работает.

3

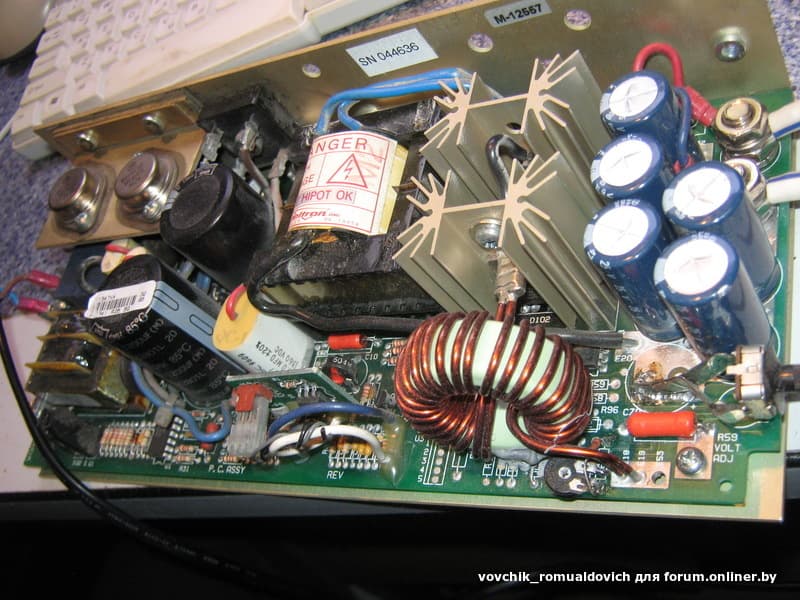

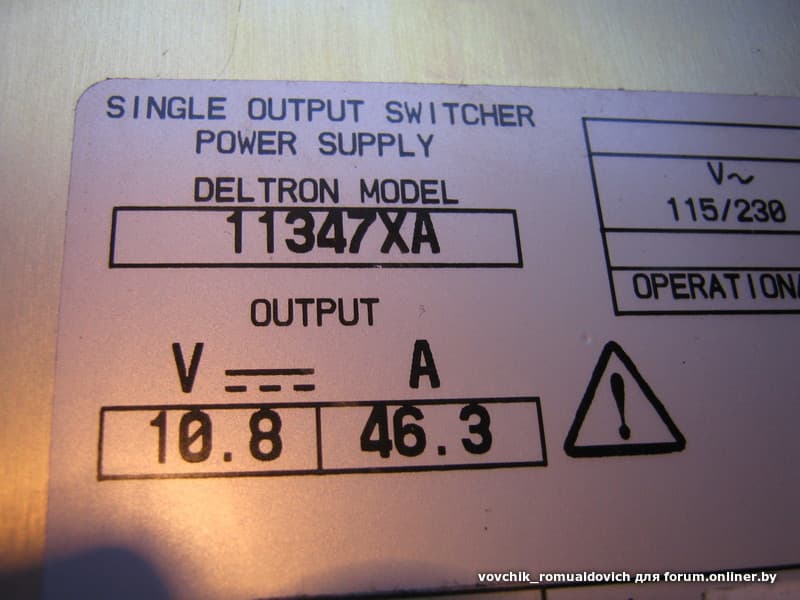

Ну, уж если надо дать жару или что то прожечь, есть и такой в хозяйстве. После небольшой переделки предел регулировок расширился от 6 до 19 Вольт, а ток вы видите какой. Только до сих пор корпус подходящий не попался.

4

Как там писалось "Постучите и вам откроют". Так. что напишите, может и у меня что то вам подходящее валяется, хлама то много.

vovchik_romualdovich:

Только до сих пор корпус подходящий не попался.

Так это один из основных камней преткновения

Дуремар:

а линейник может бы на 3 канальный сменил

Речь о трёх независимых каналах, или сошло бы и всё относительно одного общего?

Tonik.:

DURDEN:

Tonik.:

А может есть способ сделать через один провод?

Один конец воткнуть в розетку, другой взять в руку

Tonik.:

как здесь.

При чём здесь вообще датчик, если по ссылке можно поставить выключатель?

Там внутри датчик а шпингалет его активирует что создаёт определённый эффект. Вот решил уточнить у людей которые в этом понимают. Ищу решение, а не способ сделать на изолента.

1. Нафига там датчик? Шпингалет нажимает на "микрик" и не надо ничего усложнять.

Tonik.:

Добрый вечер.
Может кто подскажет как сделать. Нужно сделать лампу с индукционным датчиком вместо кнопки включения. Типо поднес железку работает, убрал не работает. Вопрос в том что с розетки входит 220 и лампа работает на 220 а датчик вроде как 5 или что-то в этом роде. Вообщем в магазине сказали нужна схема.

2. 5V и никакой больше информации, исходя из чего делать схему?\

vovchik_romualdovich:

Только до сих пор корпус подходящий не попался.

Размеры?
