Паяльник & Отвертка TEAM part II

yoheer:

скрытый текст

Добавлено спустя 40 секунд

Посмотрел на него. 8 это я загнул кончно

зачем загибать?
лучше разгибать.

Меня мощные импульсные источники напрягают своим излучением под нагрузкой.....избавился..
При измерениях с малыми сигналами - даже светодиодное освещение иногда серит..приходится отключать и включать батарейный свет.
Только классика, только трансформаторы.

Nickl:

Но иногда одного мало бывает

Аналогично. Но вот желание "сделать ХОРОШИЙ" ЛБП последние 10 лет оставило воз и поныне там , до прошлой осени не было у меня второго ЛБП (в итоге купил за недорого неисправный Калибровский ИПУ).Так как ИПУ меня не совсем устраивает своим весом и габаритами, да и ему есть другая задача в другом помещении (доме), вот опят возвращусь к долгострою - сделать второй (третий) линейный ЛБП.
Думаю, может забабахать на ЛМКе (без умощнения на транзисторах) и не дурить себе голову? И там же на КРЕНках сделать несколько фиксированных напряжений.

TotCambIKoka:

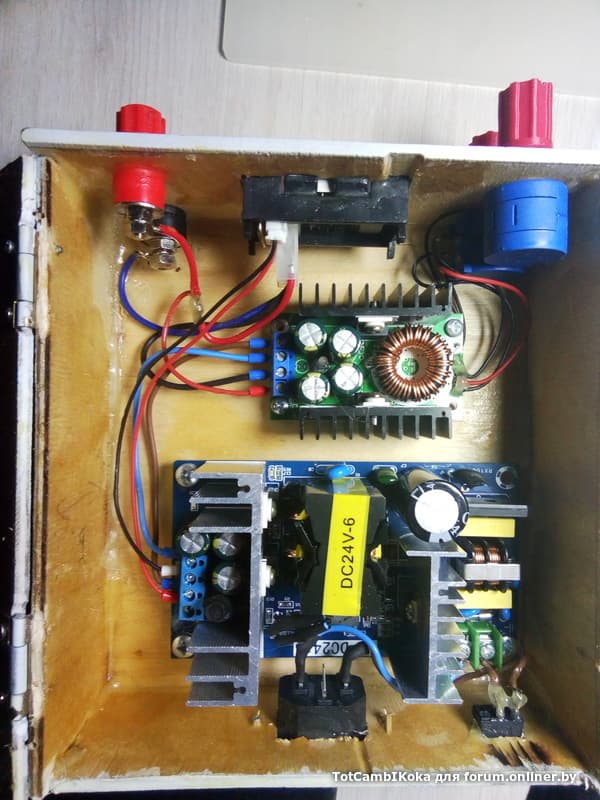

У меня самоделка на базе мощного DC-DC step down преоразователя и модифицированный блок с али на 24в 6А.Модифицирован до 30в. Нехватает.. хотелось бы до 42 ну или хотябы 36

Это не относится к моим размышлизмам. Речь вёл исключительно о ЛИНЕЙНОМ БП
Модули DC-DC step down позволят легко и просто сделать лабораторный БП. Вот тут не вижу смысла экономить десять баксов и тем более пять, делать нужно помощнее, опираясь на мощность первичного БП

KT3102EM:

Я считаю что БП должен быть на все случаи жизни. И с запасом по току( кз на платах искать), и иметь очень низкие пульсации, что бы и аналоговые устройства запитывать.

1) почему ВСЕ задачи нужно решать одним единственным БП?
2) для поиска КЗ зачем МИНИМАЛЬНЫЕ пульсации?
3) почему для поиска КЗ должен быть исключительно ЛИНЕЙНЫЙ тип стабилизатора?

mixing-mastering:

Меня мощные импульсные источники напрягают своим излучением под нагрузкой.....избавился..

Излучением чего и куда? И что такое делается где нужен очень большая мощность именно лабораторника?

TotCambIKoka:

У меня самоделка на базе мощного DC-DC step down преоразователя и модифицированный блок с али на 24в 6А.Модифицирован до 30в. Нехватает.. хотелось бы до 42 ну или хотябы 36...

На Али есть импульсники 48В 4А где-то до 12-13$ (обнаружил после того как заказал себе на 4,2А в полтора раза дороже)

Мне совсем мелкие регулировки тока ( был п/п лазер с изменяющейся длиной волны, и нужно была точность в 0.005 А, так как при изменении тока - менялся режим работы лазера)
Всего такие штуки понадобились только пару раз, может быть слишком молод еще?)
В крайнем случае я всегда знаю преподов в университете, т.к. магистрант и походу будущий аспирант, которые всегда могут пустить поиграться на пол часа с оборудованием, естественно под мою ответственность)
На то они и лабораторные блоки питания, раз стоят в лаборатории
А по ремонту и микроконтролерным делам мне хватает моего "хобийного"

На Али есть импульсники 48В 4А где-то до 12-13$ (обнаружил после того как заказал себе на 4,2А в полтора раза дороже)

Уже пошел гуглить

За много-много лет так и не смог скорректировать ООС ни в одном импульснике выше нескольких десятков-сотен герц. Поэтому лабораторник на ИП остаётся использовать разве что для проверки цифровых устройств (которым пофиг на питание), включения лампочек, всяких моторчиков и для зарядки аккумуляторов.
Линейники же реально скорректировать до сотен, только уже килогерц. Поэтому уже можно настраивать всякие аналоговые устройства и доверять тому, что видишь на осциллографе.

KT3102EM:

зачем мне несколько коробок на столе?

Один завод, а БП разные, один ИПУ места занимает как два ИПСа. Да и в одном корпусе можно собрать два-три маломощных канала, вместо одного мощного.
Оично я за габаритами не гонюсь, вот малый вес наоборот, приветствую. А несколько дублирующих друг друга ЛБП гораздо лучше, чем один, ведь не зря же есть поговорка про все яйца в одной корзине.

visyok:

Линейники же реально скорректировать до сотен, только уже килогерц. Поэтому уже можно настраивать всякие аналоговые устройства и доверять тому, что видишь на осциллографе.

Так вот в том-то и дело, что тут тока в 1А обычно за глаза а когда чинишь некое устройство с большим потреблением, например усилитель, то там, обычно есть свой БП на борту.

Nickl, БГУ, Факультет радиофизики и компьютерных технологий.
Кафедра квантовой радиофизики и оптоэлектроники =)
Хотел быть программистом - как раз мода пошла, но тоже время роботов строить. Ничего подходящего ненаходил ( а может не искал..) В общем так и оказался там.
Правда может с кафедрой ошибся, бо как-то у нас это направление не сильно развито.

TotCambIKoka:

Уже пошел гуглить

48В 2А в корпусе типа ноутбучного, менее 11 баксов. С ним на 24В уже можно порядка 4А высосать, а на 5В и боле 15А, но тут уже вопрос к самому модулю преобразуна

KT3102EM:

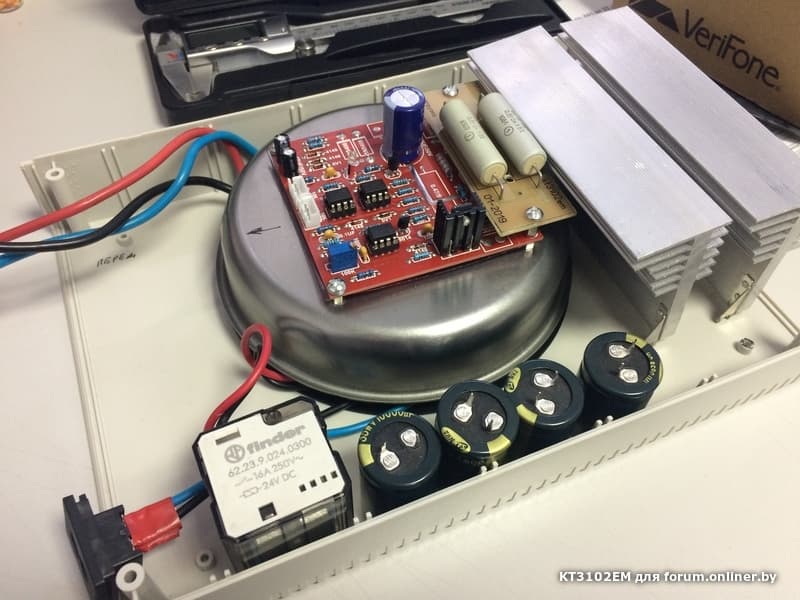

Блок собираю из подножных деталей.Достался даром хороший тороид, подходящий под мои запросы.

какие выходные параметры по току и напряжению ожидаются?
