Давайте разберемся всетаки, что дорого, а что нет.
Что теплопотери, а что энерпоребление.

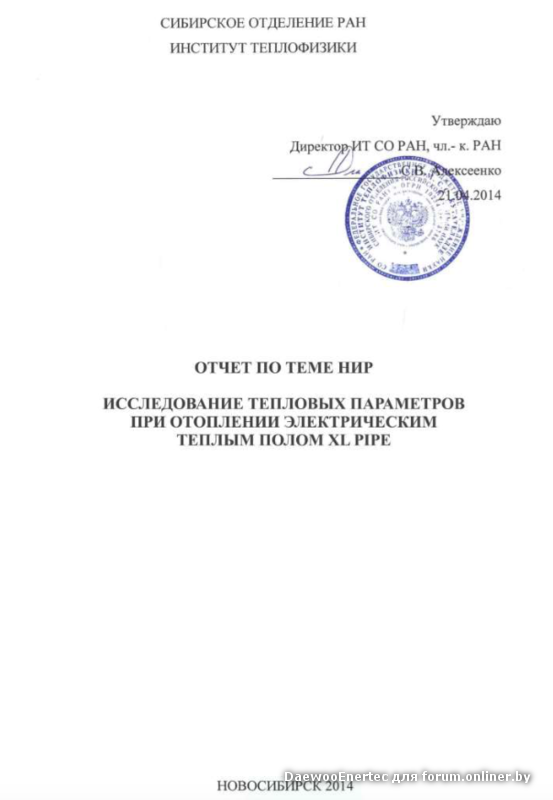

В качестве аргументов я буду использовать цитаты проведения научно-исследовательской работы "Исследование тепловых параметров при отоплении электрическим теплым полом XL-PIPE"
Кто хочет ознакомится полностью с этим документом, присылайте Ваши е-мейлы в личку, отправлю.
Согласно техническому заданию были проведены испытания:
жидкостный электрический теплый пол XL PIPE (модель DW050),
Испытания проводились в комнате 3 этажа. Комната имела размеры 3.75 м × 6 м с площадью пола 22.5 м2 и высотой потолка 3.36 м. Размер окна был 2.4 м× 2.08 м.
Наружная стена комнаты выполнена из цементно-песчанных блоков
толщиной 600 мм. Окна заполнены двухкамерными стеклопакетами с ПВХ рамным профилем.
Жидкостный электрический теплый пол XL PIPE (модель DW050) был смонтирован для проведения теплотехнических испытаний в одном из помещений ИТ СО РАН специалистами “Дэу Энертек Рус”. Схема расположения греющей трубки на полу комнаты показана на рис.2.1. Греющая трубка теплого пола XL PIPE (модель DW050) длиной 70 м (рис.2.2) омическим сопротивлением 17 Ом подключалась к сети переменного тока напряжением 220 В, мощность греющего пола составляла 2848 Вт. Площадь поверхности пола, занятая трубкой по краям зоны ее укладки была 11.9 м2 при общей площади пола комнаты 22.5 м2.
Электропитание на греющий пол подавалось через терморегулятор UTH-90, термодатчик которого устанавливался непосредственно вблизи греющей трубки.
Греющая трубка монтировалась на слой “Пенотерм HПП ЛП” толщиной 3 мм (рис.2.3). Расстояние между двумя соседними рядами греющей трубки было 200 мм (рис.2.4). Трубка XL-PIPE заливалась слоем цементно-песчанной стяжки толщиной 50 мм, сверху пол был покрыт слоем линолеума толщиной 2 мм.
Во время работы теплого пола батарея отопления в комнате отключалась. На регуляторе температуры теплого пола устанавливалось значение температуры 32oС, что обеспечивало поддержание температуры воздуха в помещении 19-21oС.
Для анализа результатов измерений выбирался период времени с относительно стабильными температурами внутреннего и наружного воздуха, при этом рассматривались результаты замеров с 18 часов вечера одного дня до 8 часов утра следующего дня, когда в помещении комнаты не было людей.
С целью определения тепловых параметров, режима работы и общего расхода электроэнергии жидкостного электрического тёплого пола XL PIPE (модель DW050) в рассматриваемой комнате площадью 22.5 м2 при площади
теплого пола 11.9 м2 в климатических условиях г. Красноярска при средней температуре наружного воздуха за отопительный период - 6.7oС, согласно СНиП 23-01-99* «Строительная климатология» [5], были выполнены расчеты по описанной выше модели П.1.
При расчетах температура воздуха в помещении и начальная температура всех материалов принималась +21 °С.
Включение и отключение теплого пола осуществлялось в температурном диапазоне от + 26°С до +28°С по температуре “термодатчика”, расположенного непосредственно у стенки греющей трубки (см. рис.П.1.). При достижении +28 °С на “термодатчике” происходило отключение теплого пола, а при +26 °С - наоборот - его включение. При расчетах не учитывались затраты энергии на вентиляцию помещения.
Из результатов расчетов следует, что в начальный период времени около 11 минут теплый пол работал непрерывно без отключений, происходил его разогрев, а затем он начал периодически отключаться. С течением времени период, в течение которого теплый пол находился в отключенном состоянии, увеличивался, а время его
работы соответственно сокращалось.
Изменение температуры непосредственно греющего провода в трубке с
течением времени приведено на рис.П.3. Согласно результатам расчета провод разогревался до 69oС, после чего отключался, и его температура падала до 25oС, и он вновь включался.
При рассмотрении результатов расчетов изменения температур с течением времени в вертикальном сечении над трубкой (рис.П.12) можно отметить их циклический характер с временным сдвигом максимума температуры относительно максимума температуры греющего провода и поверхности пола на 0.17 часа (или 10 минут).
На основании выполненных расчетов проведена оценка общего расхода электроэнергии на компенсацию тепловых потерь через ограждающие конструкции рассматриваемого помещения площадью 22.5 м2 при работе жидкостного электрического тёплого пола XL PIPE без учета энергетических затрат на вентиляцию помещения. Оценка проведена для параметров среднего отопительного периода г. Красноярска, продолжительность отопительного периода составляет 233 дня, средняя температура воздуха за отопительный период - 6.7 oС [5]. Согласно проведенному расчету (рис.П.6) мощность жидкостного электрического тёплого пола XL PIPE при рассматриваемых условиях составила 392 Вт. Следовательно, за отопительный период для компенсации потерь тепла через ограждающие конструкции помещения потребуется общий расход электроэнергии Q, Q = 392 Вт×24 час×233 сут = 2192 квт час.
ВЫВОДЫ ИССЛЕДОВАНИЯ
По результатам испытания теплых полов, обычного отопления помещения с теплым полом можно сделать следующие основные выводы:
1. Согласно результатам испытаний осредненная частота включений теплых полов была следующая:
• жидкостныйэлектрическийтеплыйполXLPIPE(модельDW050)- 1.71/час,
2. Неравномерность распределения температуры по поверхности греющего пола, полученная при измерениях, показана в таблице В.1.
Таблица В.1.
Разница температуры на поверхности греющего пола
3. Неравномерность распределения температуры воздуха по высоте помещения при различных видах отопления приведена в таблице В.3.
Таблица В.3 Разница распределения температуры воздуха по высоте помещения
4. Предложена расчетная математическая модель совместно с разработанным программным обеспечением, которая может быть использована для расчета жидкостных электрических теплых полов XL PIPE.
5. Выполненный расчет показал, что в климатических условиях г. Красноярска для поддержания в рассматриваемом помещении площадью 22.5 м2 температуры воздуха 21oС без учета энергозатрат на вентиляцию помещения за
Вид пола
Осредненная температурная амплитуда, oС
Амплитуда изменения максимальной температуры, oС
жидкостный
2.3
1.6
Вид отопления
Разница температуры в центре помещения,oС
Разница температуры около окна,oС
жидкостный
0.6
1.6
средний отопительный период 233 дня, общий расход электроэнергии на работу жидкостного электрического теплого пола XL PIPE (модель DW050) при его площади 12 м2 составит 2192 квт час (17,4Вт/ч на 1м2 общей площади помещения)
Расчет энергопотребления для дома общей площадью 100 м2
В климатических условиях г. Красноярска (средняя температура с декабря по январь: -26,9 oС; средняя температура за отопительный сезон 233 дня: -6 oС ) для поддержания в рассматриваемом помещении площадью 100 м2 температуры воздуха 21oС без учета энергозатрат на вентиляцию помещения за средний отопительный период общий расход электроэнергии на работу жидкостного электрического теплого пола XL в доме общей жилой площадью 100 м2 (при площади обогрева 53 м2) составит 1254 кВ/мес.
Данные действительны для аналогичной климатической зоны в средне- утепленном доме, при теплоизоляции пола плитой толщиной 5см из экструдированного пенополистирола.
