dyno:

Не, надо две, и это СЧ - не хотелось бы с серденчником.

Ок. Две и есть. Но это другая история. Своя рука владыка)))

dyno:

Не, надо две, и это СЧ - не хотелось бы с серденчником.

Есть от с90 2.45мгн 2 штуки, хочешь бери, отмотаешь сколько надо.

mtz_fish, спасибо огроменное за помощь, очень много времени и нервов мне сэкономил.
замерили импеданс динамиков. И заодно проверил одну теорию. Встречал инфу, что добавление резистора между фильтром и динамиком меняет импеданс в верхней части диапазона. Добавление к динамику резистора на 2,2Ом ожидаемо увеличило импеданс, но равномерно по всему диапазону. Может влияет после добавления фильтра, но как это проверить я не знаю.
Может еще спасает кольцо Фарадея, его обещали в моторе, и вроде как измерения доказали его присутствие.
Вся петрушка из-за того, что резать хочу низко, а импеданс в районе 3Ом и номиналы фильтра выходят конские.

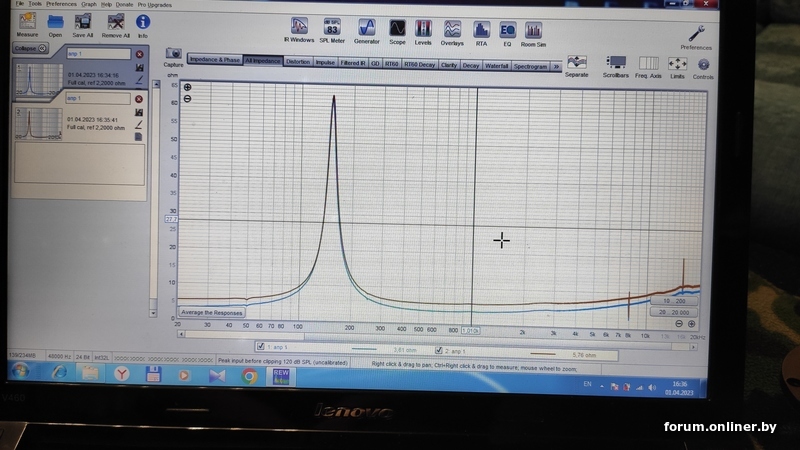

Синяя - голый динамик, вторая - +2,2Ом последовательно в плюсовую клемму.

Лучше б с дитями в Мак сходил...

Наверное стоит показать и здесь.

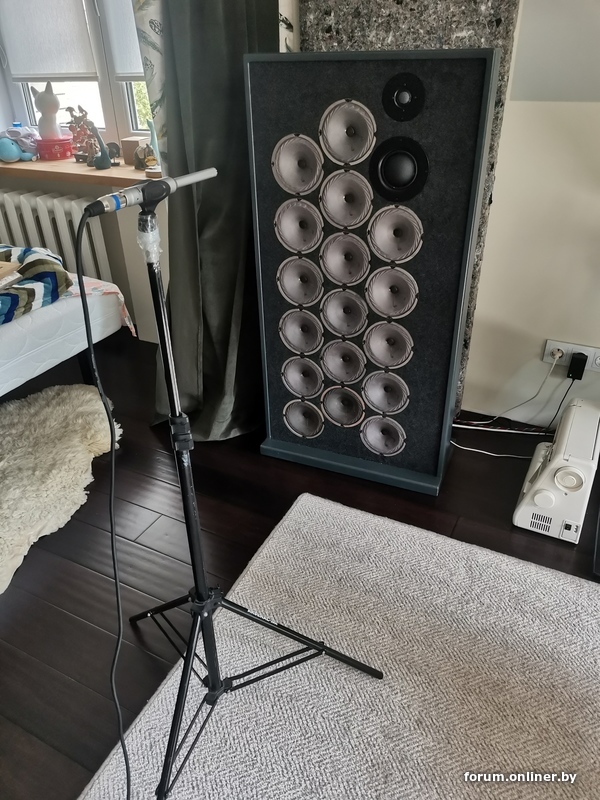

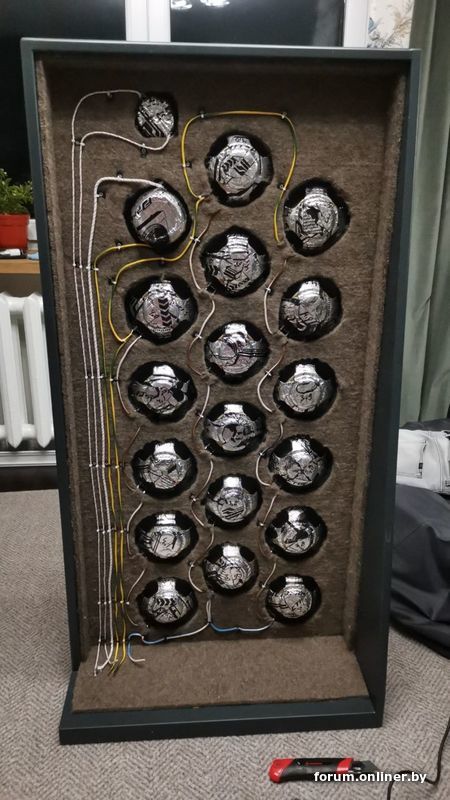

Есть ощущение того, что довел щиты до состояния, что и не стыдно показать обществу, ну как миниму измерения.

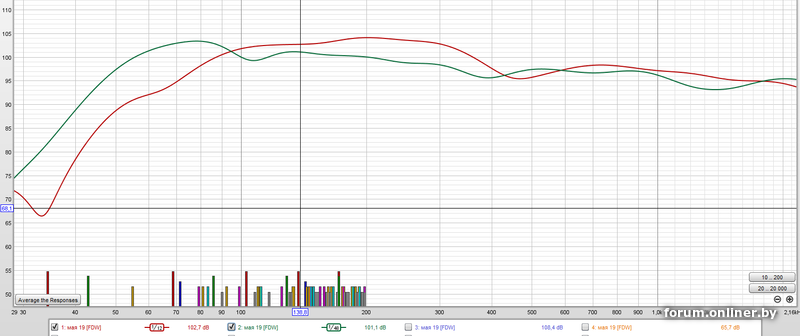

После определенных манипуляций с задержками в процессоре и отсеиванием лишнего, левый и правый канал.

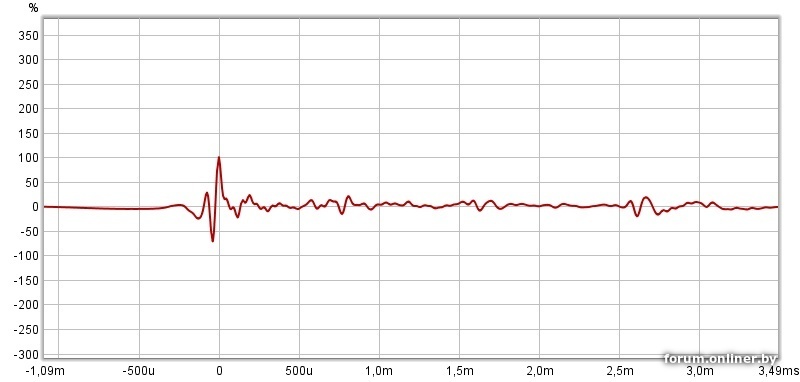

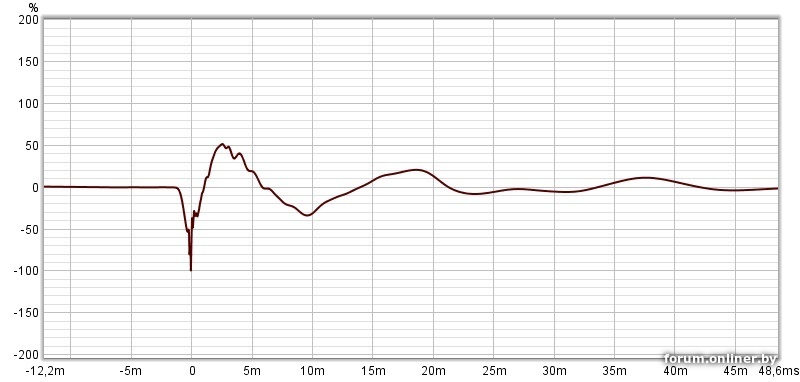

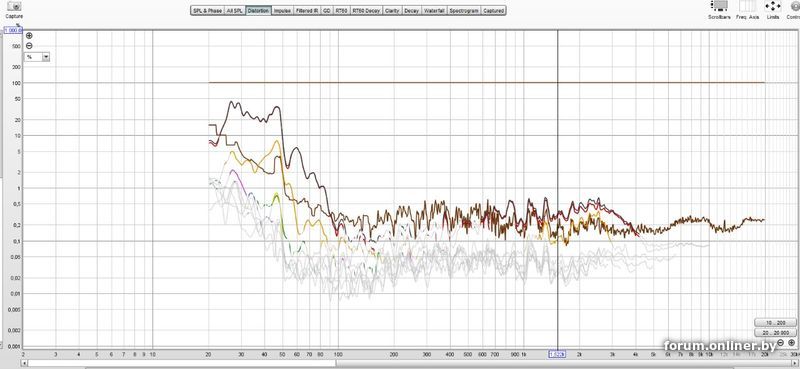

Немного еще финальных графиков, с отсеканием лишнего.

Ну и отдельное спасибо Илье (ака Anyutaka, WatchDog) и Александру (anastasia6880) за идейное вдохновление, без которых этот проект вряд-ли бы дошел до этого этапа.

Нет у меня такого одного единственного динамика, который бы смог так.
Хотя есть у меня пара 10гдш от Сергеева, которая стояла в зя и играла пока щиты были в сборке, в целом хорошо, но не то.
Допускаю, что более ровные руки добьются с ними большего.

Технически могу графиков накидать больше, нужно ли только.
1 - 2кгц подъем из-за комнаты.

Ширик конечно в определённых условиях и в определенеыз моментах может дать болне интересный результат, но я для себя вопрос относительно них пока закрыл.

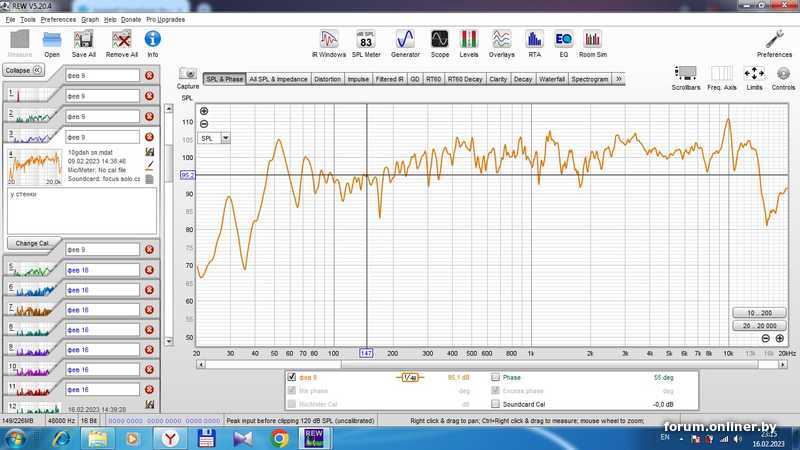

У стенки ачх по низам интереснее, если вдруг кому интересны эти шп, то милости прошу в лс.

С роликами сталкера знаком, нужно еще раз пересмотреть, когда смотрел мало чего понял приминительно для себя, увы.

mtz_fish:

Наверное стоит показать и здесь.
Есть ощущение того, что довел щиты до состояния, что и не стыдно показать обществу, ну как миниму измерения.

Гут. А кроме массива, купольные динамики участвуют в звуке? Что за СЧ?

mtz_fish:

Сч hivi Dm7500, вч melo david be28.
На али стоят вполне земных денег.

На средние частоты купольные динамики -- это рисковый вариант -- эти технологии не наработаны по высокому качеству.
HiVi DM-7500 Среднечастотный динамик

p.s. читал вашу, mtz_fish, тему ГИ размышлений здесь:

Вам, mtz_fish, выскажу мнение, (вполне возможно, вы его поймете) :

Групповое последовательно-параллельное подключение больше 4-х динамиков на один канал усилителя -- это "жесточайшее извращённое электроизнасилование!" такой нагрузкой его выходных каскадов и всей цепи БП.

Одна из причин подобного мнения : при таком параллельно-последовательном подключении больших многоповторных цепей индуктивной нагрузки -- амплитуда изменения общего её сопротивления на разных частотах электросигнала недопустимо высока -- для ламповых каскадов нарушается режимный баланс сопротивлений у выходных ламп , а, у транзисторных жутко скачет/падает демпингфактор.

Два динамика на один канал усилителя -- это уже предел такого "электронасилия" !
