Я много раз разбирал-собирал такое ЭПУ.
Что за шайбу имеете в виду?
-
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921мой телефон (033) 666-66-60 -
# 22 апреля 2025 08:09 Редактировалось PyroMag, 3 раз(а).

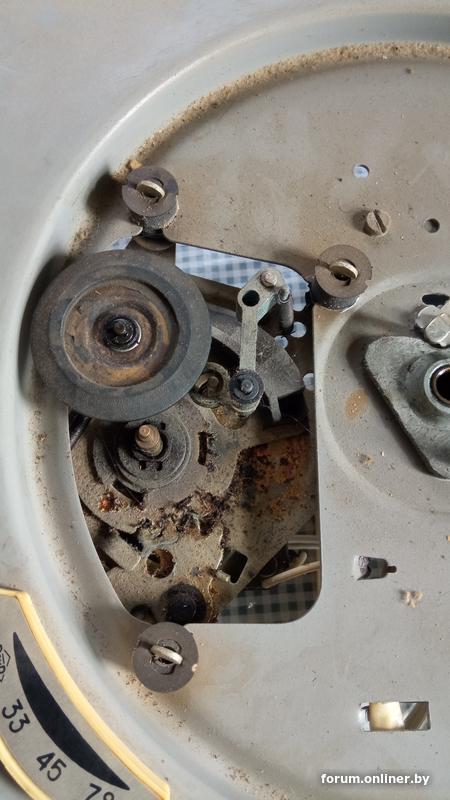

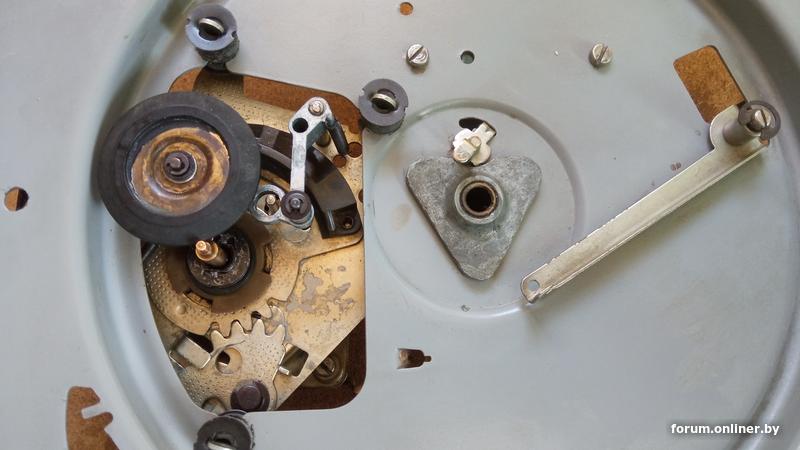

Валерий_Манюк, тут плохо видно из-за грязи, но можно увидеть ее в том месте где вал проходил через резиновую втулку. Уже придумал как можно ее поставить соорудив инструмент, попробую как снова поеду на дачу, но и ваш опыт сборки тоже интересно послушать, может есть какие то простые и неочевидные способы
-
Senior MemberофлайнSenior Member
921
17 лет на сайте

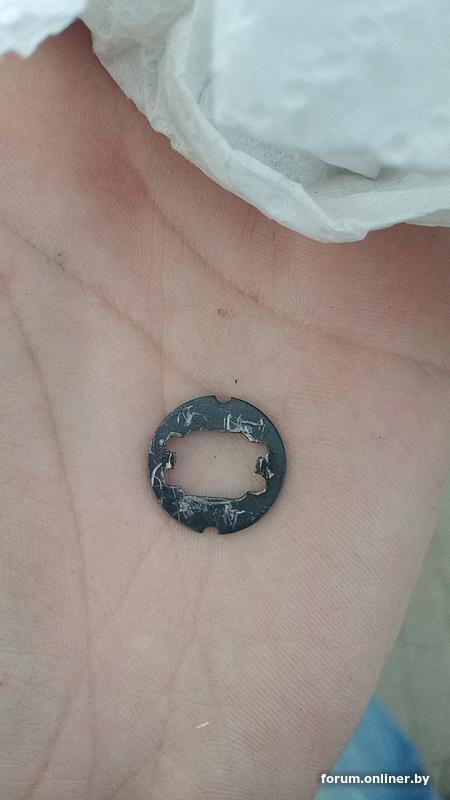

пользователь #136465921# 22 апреля 2025 13:55Нужно взять утконосы и поместить их в полукруглые вырезы снаружи шайбы.
Далее нажать на резину в месте установки, чтобы достать до кольцевого выреза на корпусе мотора и повернуть на 90 градусов. После чего загнуть фиксаторы.
Утконосы не сжимать, чтобы не смять шайбу.мой телефон (033) 666-66-60 -
-
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921# 22 апреля 2025 21:04Да, продавить надо постараться.

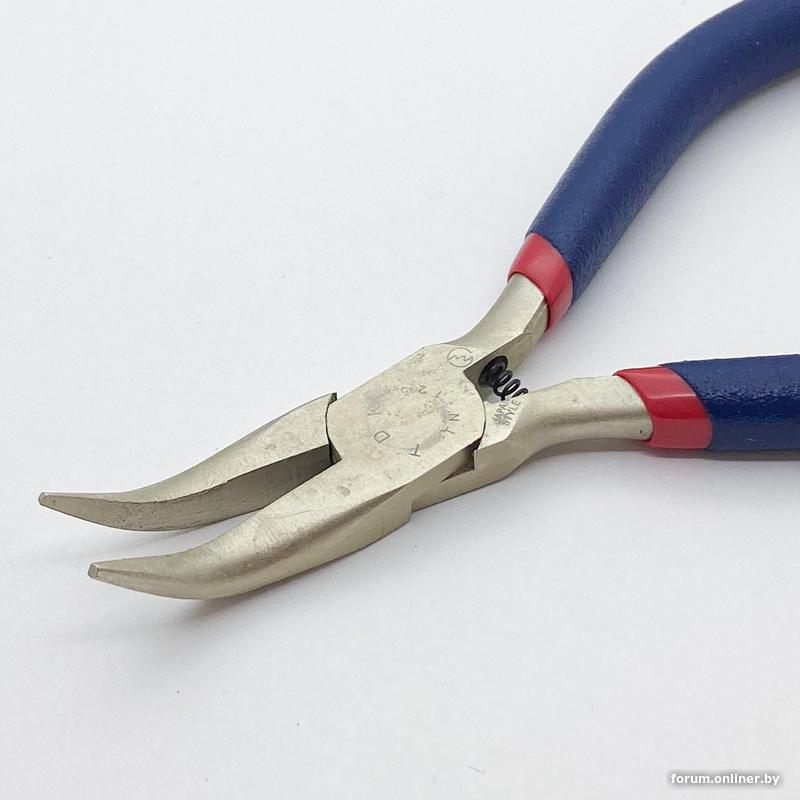

Пшикните WD-40 для облегчения. Утконосы такие, да, только я использую прямыемой телефон (033) 666-66-60 -
Senior MemberофлайнSenior Member
3223
16 лет на сайте
пользователь #1680353223# 22 апреля 2025 23:38Как только Ииннот - так тутже..[censored]!!!!
Добавлено спустя 4 минуты 22 секундыСолнышко - ходем, почмокай: и, даже расскажи, как Ты КРАСИЙФФФ!
Добавлено спустя 2 минуты 12 секундИнот - пидор и уродъ? Не?
Совесть не портянка - можно не носить...Плоскогория мозгов - ой, да, ни ложбинки, ни пригорка... -
# 2 мая 2025 11:20 Редактировалось PyroMag, 2 раз(а).
ЭПУ из латвии после профилактики.
Весь механизм и двигатель был заклинивший. Предполагаю что смазывали подсолнечным маслом которое за долгие годы превратилось в нечто похожее на пластик или канифоль
Занимался этим впервые поэтому пришлось повозиться. Но результат того стоил, все заработало.
-
# 6 мая 2025 09:01

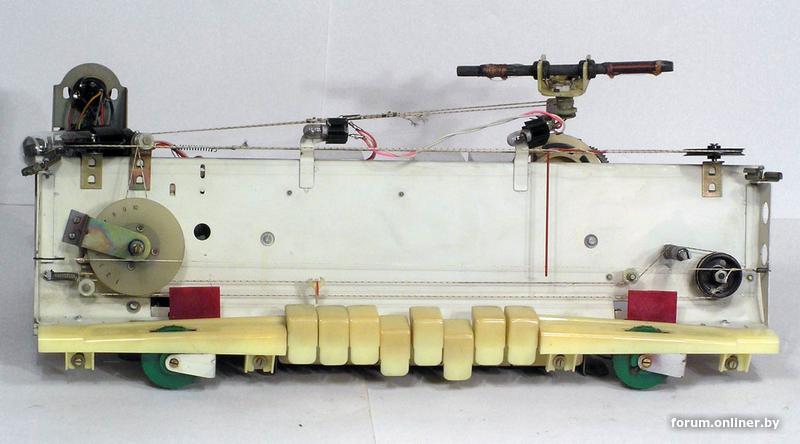

Валерий_Манюк, подскажите в какой последовательности производить разборку чтоб снять регулятор громкости? Сам еще не лазил, но судя по фоткам, прямого доступа к гайке нет, да еще и механизм веревочный находится в той области. Неужели это все придется отворачивать?
-
# 6 мая 2025 09:07

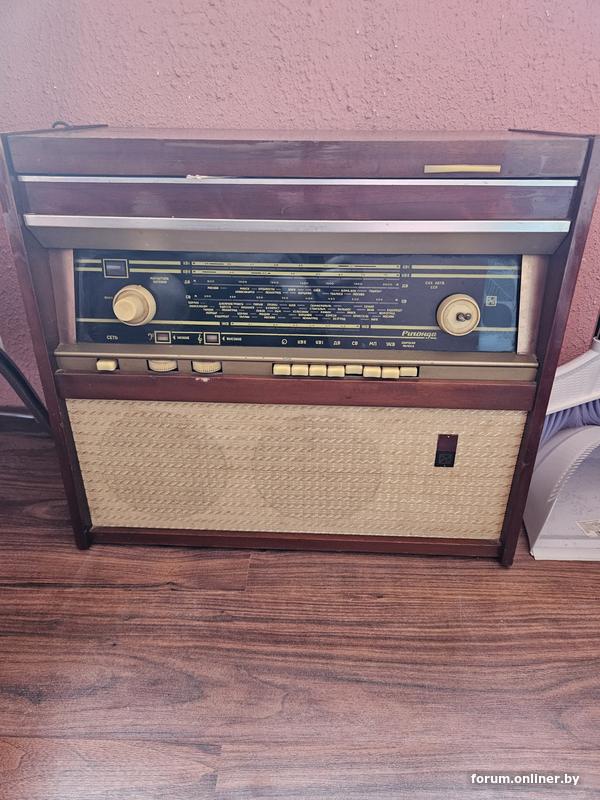

Всем здравствуйте. Хотелось бы оживить такое чудо и подарить родителям. Для них это память. Что можно сделать и кто может помочь? Понятно что не за бесплатно. Пластинки не нужны, можно ли как сделать фм радио.? Жду ваши предложения в личку.
-
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921# 6 мая 2025 13:54PyroMag:
Валерий_Манюк, подскажите в какой последовательности производить разборку чтоб снять регулятор громкости? Сам еще не лазил, но судя по фоткам, прямого доступа к гайке нет, да еще и механизм веревочный находится в той области. Неужели это все придется отворачивать?
Да, придется. Но сначала скотчем заклейте веревки МА, чтобы потом не мучиться
мой телефон (033) 666-66-60 -
Senior MemberофлайнSenior Member
604
14 лет на сайте
пользователь #471657604 -
Senior MemberофлайнSenior Member
542
14 лет на сайте
пользователь #348875542# 11 мая 2025 21:32 Редактировалось AAG7GAA, 1 раз.Подскажите, чем лучше заменить?

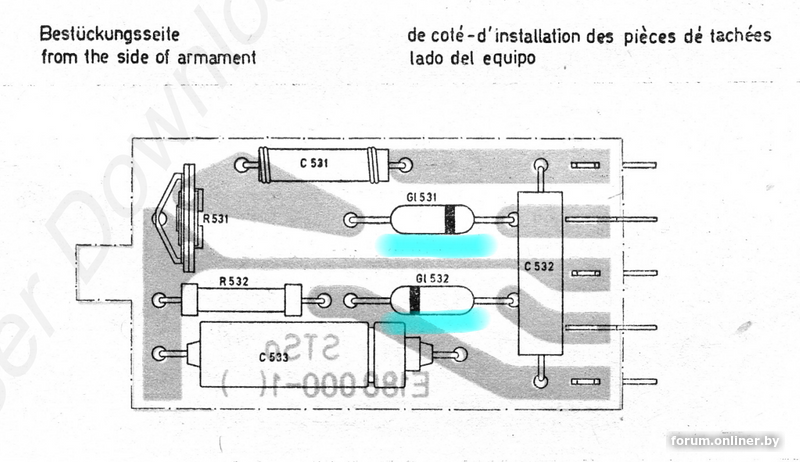

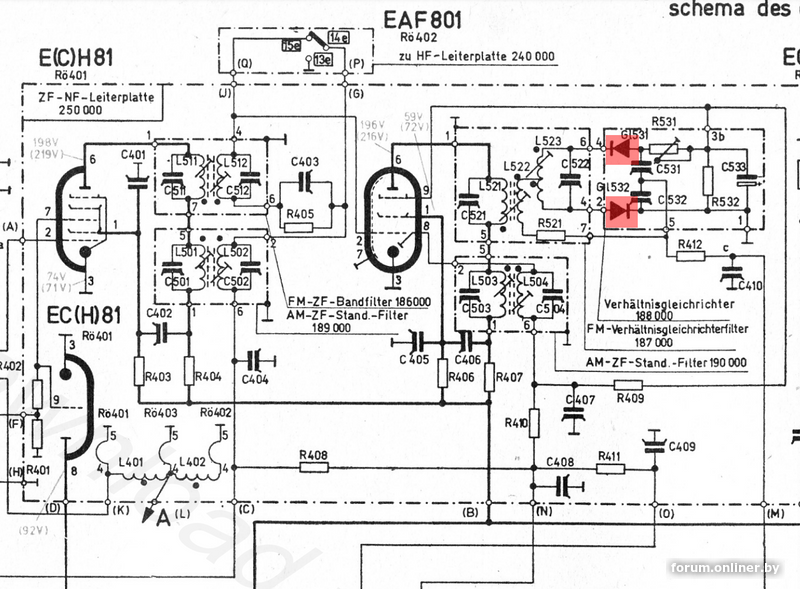

В RFT Tucana 5520 в этом месте сгорели два германиевых сдвоенных(?) диода: 2GA109
Кто понял жизнь, тот не спешит... -
-
Senior MemberофлайнSenior Member
542
14 лет на сайте
пользователь #348875542Кто понял жизнь, тот не спешит... -
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921мой телефон (033) 666-66-60 -
Senior MemberофлайнSenior Member
542
14 лет на сайте
пользователь #348875542# 12 мая 2025 11:30 Редактировалось AAG7GAA, 1 раз.Валерий_Манюк:
Как они могли сгореть в этом месте?
Для меня загадка.. как и их назначение. "Настраивается переменником R531 по миниму шума на 94 МГц."
Высохла ёмкость С533 4,7мкФ. Заодно проверил диоды — в обрыве. Была идея поменять на Шоттки, теперь ищу Д9Ж. Будут ли они работать на 100 МГц?
Родные были подобраны попарно судя по всему.. по одному описанию "сдвоенные", хотя ничего такого в микроскопе не рассмотрел).Кто понял жизнь, тот не спешит... -
Senior MemberофлайнSenior Member
4146
18 лет на сайте
пользователь #997384146# 12 мая 2025 12:45Это частотный детектор. Работает при приёме в диапазоне 88-108 МГц с частотной модуляцией (FM). Частота входного сигнала равна промежуточной, обычно 10,7 МГц.
-
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921# 12 мая 2025 22:38AAG7GAA:
Валерий_Манюк:
Как они могли сгореть в этом месте?
Для меня загадка.. как и их назначение. "Настраивается переменником R531 по миниму шума на 94 МГц."
Высохла ёмкость С533 4,7мкФ. Заодно проверил диоды — в обрыве. Была идея поменять на Шоттки, теперь ищу Д9Ж. Будут ли они работать на 100 МГц?
Родные были подобраны попарно судя по всему.. по одному описанию "сдвоенные", хотя ничего такого в микроскопе не рассмотрел).В наших приемниках в этом месте стоят Д2
мой телефон (033) 666-66-60 -
Senior MemberофлайнSenior Member
542
14 лет на сайте
пользователь #348875542# 12 мая 2025 23:07Где-то только Д311 применять советуют. "Ещё Д20 не отстаёт. А вот Д9, явно не в почёте.
Скорее всего дело в нагрузке."
Не знаю..

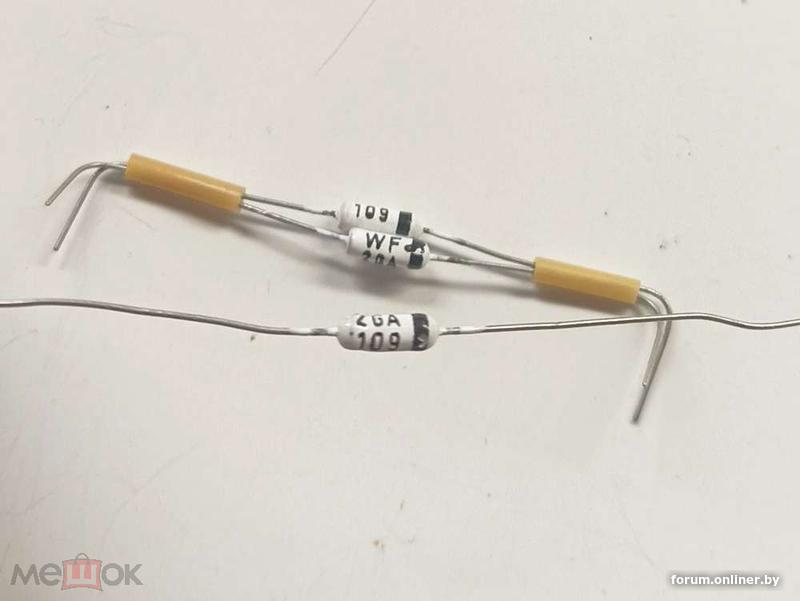

Нашел оригинальные 2GA113 · DO 7, (пара) но они: 25V 30 mA. В отличии от стоявших
2GA109 · DO 7, 40V 15 mA. Выдержат ли..Кто понял жизнь, тот не спешит... -
Senior MemberофлайнSenior Member
921
17 лет на сайте
пользователь #136465921# 13 мая 2025 17:17 Редактировалось Валерий_Манюк, 1 раз.AAG7GAA:
Где-то только Д311 применять советуют. "Ещё Д20 не отстаёт. А вот Д9, явно не в почёте.
Скорее всего дело в нагрузке."
Не знаю..
Нашел оригинальные 2GA113 · DO 7, (пара) но они: 25V 30 mA. В отличии от стоявших
2GA109 · DO 7, 40V 15 mA. Выдержат ли..Там вообще нет никакого напряжения и тока

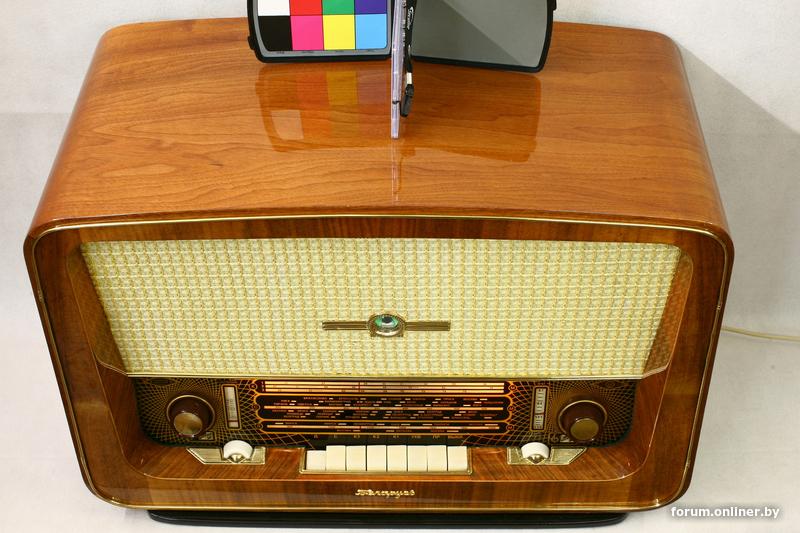

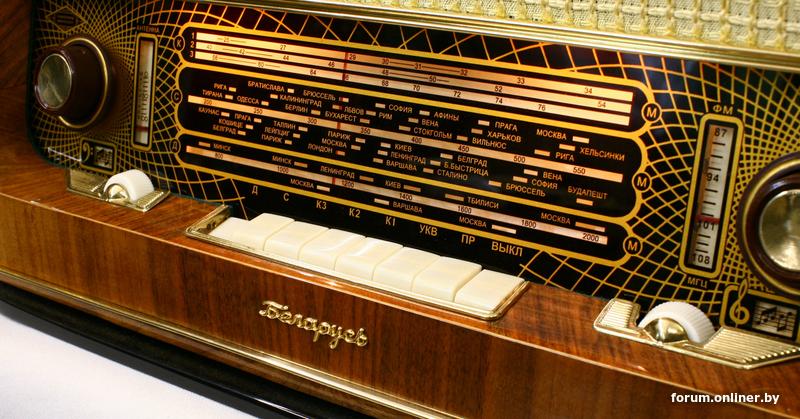

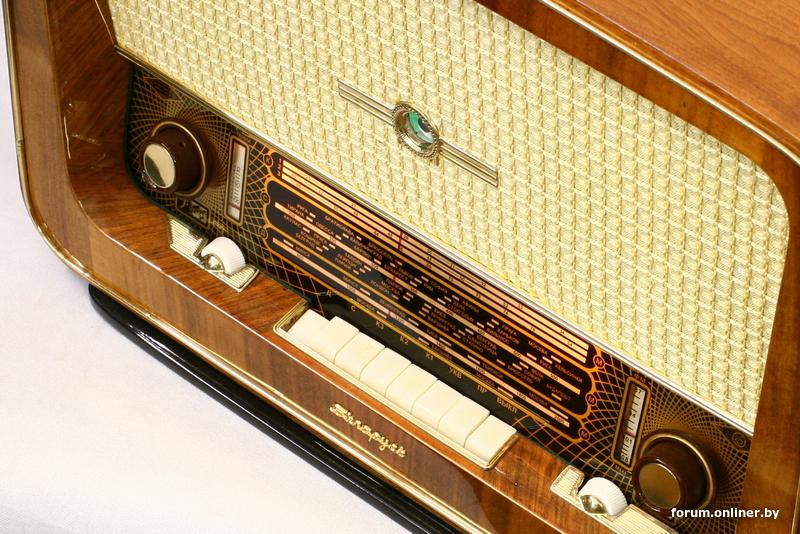

Добавлено спустя 2 минуты 10 секундБеларусь-57
