Stitcherr:
и питание на 77 вывод подавал, но реакции ноль.
Если вывод 77 соединить с +5 В резистором 10 кОм, на нем 5 В появляется?
Stitcherr:
Кажется мне, что процессор уложили феном (если это возможно).
Может и процессору хана. Но для начала надо на всех его входах проверить сигналы и добиться нормы. Бывает, что неправильный сигнал по одному из входов вешает всё.
Vlmax:
скорее всего он уже лежал, феном пытались восстановить.
Скорее всего.
Vlmax:
Хотя я раньше и слышал про такой метод ремонта
Такой метод больше подходит для корпусов BGA, где довольно часто проблема бывает связана с нарушением контакта. Что касается восстановления с помощью нагрева внутренностей микросхемы, то это вряд ли сработает. Хотя, конечно, всякое бывает, случайно можно и на такое нарваться. Бывает, что с нагревом дефект уходит, а потом восстанавливается. Для поиска таких "мерцающих" дефектов чаще используют локальное охлаждение, для этого даже выпускаются специальные баллончики.
Vlmax:
а что там у Вас с формой сигнала? На синусоиду не похоже, вообще.
Тут видна проблема с визуализацией сигнала. Если синусоиду 10 кГц оцифровать на 44.1 или 48 кГц, затем просто соединить точки линией, то так и будет выглядеть. Но такая визуализация не учитывает влияния ФНЧ, который всегда есть на выходе ЦАП и является принципиально необходимым элементом. Именно он восстанавливает аналоговый сигнал, у него на выходе будет синус. В цифровых осциллографах для визуализации сигналов используются различные аппроксимирующие фильтры, например, sin(x)/x.
vernic:
настройкой головы добиваюсь идеального совмещения.
Этим вы выравниваете задержки по каналам, но не факт, что азимут при этом будет верным. В домашних условиях точно азимут можно выставить с помощью тонкой ленты, добиваясь одинакового азимута при воспроизведении со стороны рабочего слоя и с другой стороны, через основу ленты.
vernic:
из чего делаю вывод, что все сендвичи кривые
Да не кривые они, 20 мкс задержки - это ничто. Не берите в голову.
speedsterMF:
В 100500 раз выкладываю .

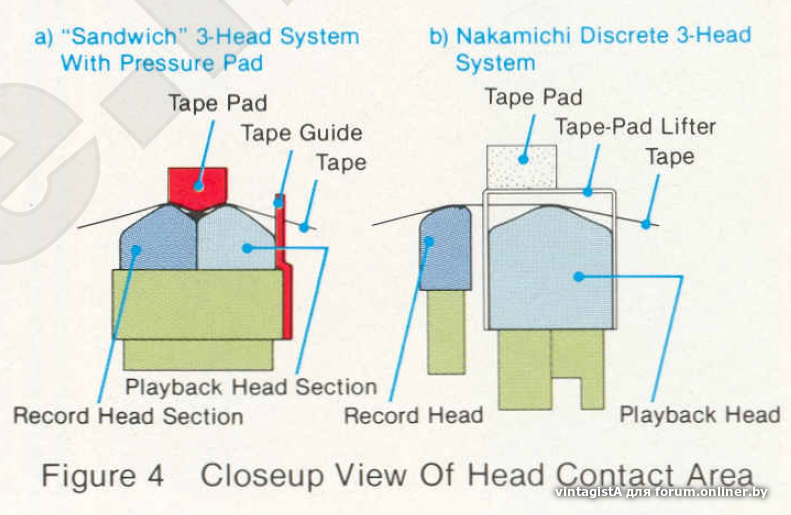

У Nakamichi стабильность азимута должна быть лучше за счет пэдлифтера. Но добиваться идеально постоянной разности фаз на 25 кГц нет никакого практического смысла, это просто цирковой трюк, не более.
Никакие головки тут не причём, та жа фигня и на Накачичах с головками от кенон и даже неизвестного происхождения от плеера DR-3, DR-8 например
А кнопку сеть - к лошото, может он и её с чем путает
