DIY акустика. Теория и практика построения самодельных АС.

После окончания долгого поиска своего лампового звука в различных концепциях щитов ГИ -- задумал поискать настоящую низкочастотную концепцию сабвуфера.

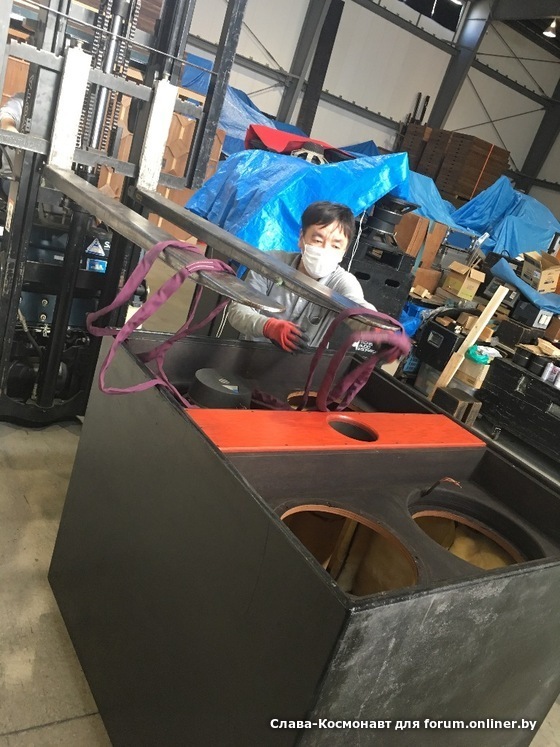

Отыскал в Интернет винтажный сабвуфер
KINOSHITA INFRASONIC MONITOR RIS-1C
с почти равномерной полосой воспроизведения от 9 Гц до 20 Гц

см. фото и схему/рис.

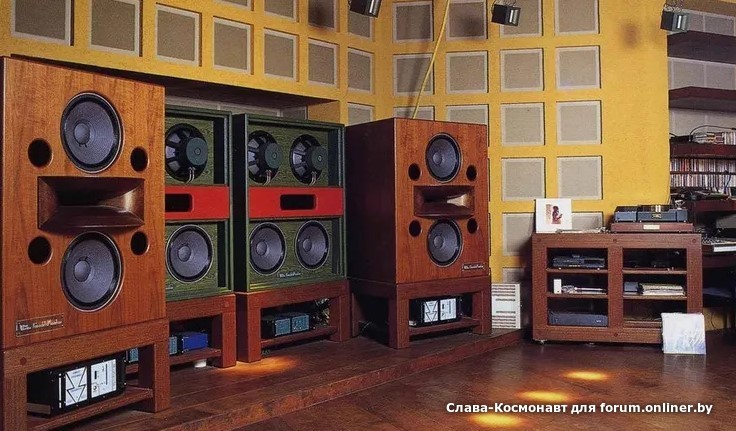

Такой сабвуфер, это часть одноименной винтажной студийно/кинотеатральной системы Kinoshita Monitor RM RIS-1C

Вершина производства Kinoshita – за скромным названием Monitor RM RIS-1C прячется 9 (!) Гц нижней граничной частоты воспроизведения и 300 кг веса. Излюбленная фирмой конструкция Vertical-Twin, технология TSS (Total Sleeve Shield) - перечислять можно долго. Колонки были созданы для лучших кинотеатральных студий звукозаписи, за эти годы ими было оснащено 350 компаний – но, столь же горячую любовь Kinoshita Monitor RM RIS-1C получили и у аудиофилов.

mtz_fish:

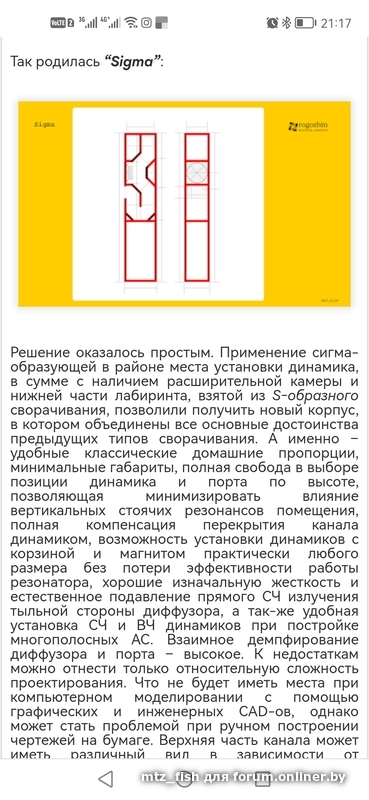

Да, я примерно уже оценил, что 5 мода из устья может быть проблемой.
По материалам, ну планирую войлок на стенке 5мм, вату внутрь трубы.
А вот про изменение скорости в лабиринте, тема туманная.

mtz_fish, если бы имел дело с конструированием и настройкой прямоточных глушителей, то знал бы, что 5мм войлока - это ни о чем. Нужно минимум 2см+ и желательно с уменьшением плотности материала к центру трубы. А если бы делал выхлоп возле пола + больше изгибов + описанная набивка, то и провал исключил бы полностью и отдачу у порта повысил и проблем с комнатой меньше было бы.
Вообще, при построении таких оформлений, обязательно наличие знаний о "подводных камнях" и макетирование. В противном случае, вероятность, что эти ящики уйдут вслед за "гапонинскими", сильно повышается...

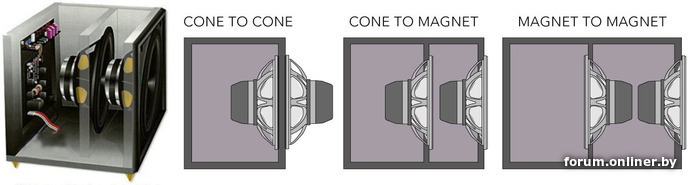

Рассмотрим пример

изобарической акустики

--- слово "изобарическая" происходит из греческого языка и означает качество равного давления. Для изобарической конструкции громкоговорителя равное давление относится к воздушной массе, взвешенной в камере, зажатой между двумя активными НЧ/динамиками, движущимися в фазе. Один из таких динамиков скрыт в корпусе АС -- он установлен за открытым низкочастотным динамиком на полпути в глубину корпуса, и два НЧ/динамика заключают между собой герметичный воздушный карман. Причиной использования этой конструкции является получение более глубоких басов из небольшого корпуса. Эффект наличия воздушного кармана с неизменным давлением между двумя НЧ/динамиками заключается в том, что система сохраняет более низкую резонансную частоту в меньшем корпусе за счет удвоения движущейся массы, но вдвое уменьшая податливость. Это все равно, что использовать один НЧ/диффузор с более тяжелым движущимся узлом, но с более крупной и мягкой подвеской, -- он будет иметь низкую резонансную частоту, хотя и за счет эффективности. Затраты на эффективность сведены к минимуму при использовании изобарической системы, поскольку она вдвое снижает импеданс и чувствительность.

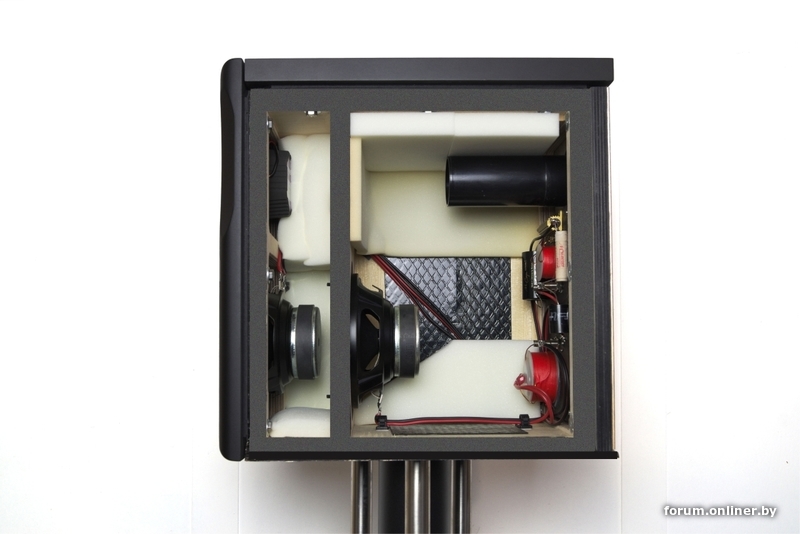

SuperMon Mini

компании MON ACOUSTIC:

Подробнее по активной ссылке:
Обзор полочной акустической системы Mon Acoustics SuperMon Mini

Процесс изготовления высококачественного стереодинамика. Замечательный звукорежиссер Кореи

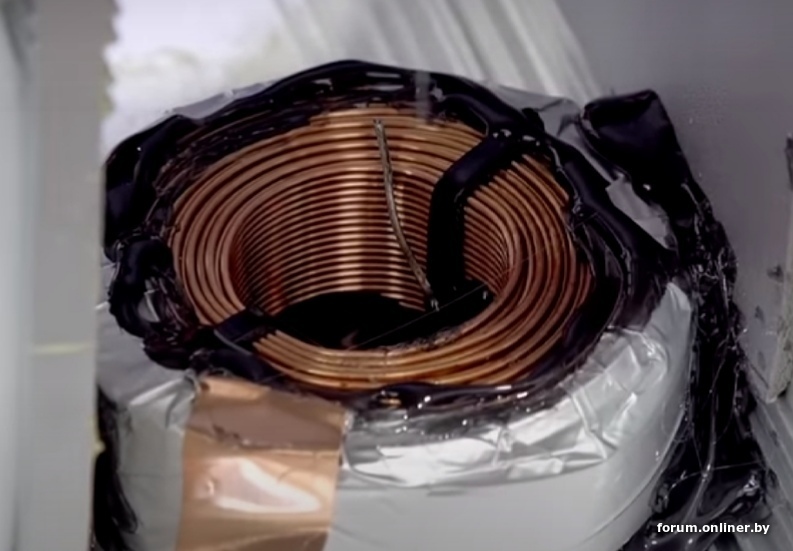

внутри катушки обычный провод ПЭВ... зачем фольга снаружи?

yasha212, не хватило индуктивности.

yasha212:

внутри катушки обычный провод ПЭВ... зачем фольга снаружи?

Катушка из фольги сильно дороже катушки из проволоки.

Слава-Космонавт:

Поэтому, здесь пример был предложен для обдумывания и обсуждения целесообразности самостоятельного изготовления изобарической концепции акустики, -- например из тех же Б/У колонок Radiotehnika S-30B

Для обсуждения нужно иметь понимание и выложить мнение. Будет понятно, что для ы30 это пятая нога...

yasha212:

изобарик не плох только на НЧ до 300Гц

А в чем смысл изобарика, расскажите... В малом обьеме низ?

Круговые-изобарические, трёхполосные, активные АС
