SIO:dyno, https://www.pcmount.by/maketnye-platy-pechatnye/pcbboard-sop8-dip8?keywords=DIP8
Спасибо, но там не нашел под SIP8
-
Senior MemberофлайнSenior Member
14324
17 лет на сайте
пользователь #14586914324# 25 ноября 2025 13:01Мои Боги меня рабом не называли. -
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 11:10 Редактировалось oleg_s, 3 раз(а).Приветствую. Вопрос ламера.
Есть ли в природе транзисторы мощные высоковольтные полевые p-канальные для сделать ИТ на резисторе в истоке и транзисторе.
> 300 Вольт, > 40 мА, > 10 Вт?
Или готовые ИТ с такими х-ками.
Не нахожу поиском.

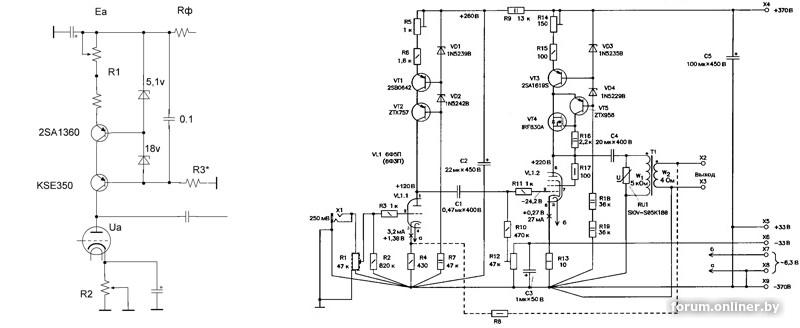

Для такого ( на катод не смотрите ):
Я не паэта, о крый мяне Божа! -
Senior MemberофлайнSenior Member
7930
10 лет на сайте

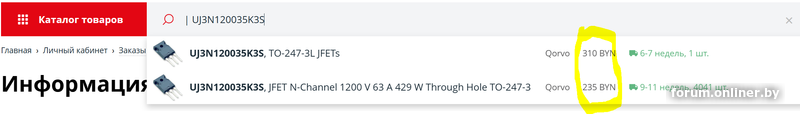

пользователь #17288647930# 8 декабря 2025 11:55Генератор тока - это двухполюсник, его можно при необходимости перевернуть, поэтому нет разницы, n-канальный или p-канальный транзистор. С n-канальными проще, но все равно JFET с такими параметрами - это экзотика (https://www.farnell.com/datasheets/3750933.pdf).
Можно использовать и Depletion Mode MOSFET, но это тоже экзотика (http://pdf.tixer.ru/194360.pdf). Можно включить каскодом для улучшения характеристик. Надо иметь в виду, что мощные FET имеют довольно высокие емкости, на ВЧ такой генератор тока будет снижать внутреннее сопротивление.
В такой схеме можно сделать генератор тока на обычных биполярах.
e-mail: wubblick@yahoo.com -
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 12:04 Редактировалось oleg_s, 4 раз(а).Liv1, спасибо, понял - не дергаться. Хотел из 2х деталей.
А 3ий вариант работает в моем усилителе в 1м каскаде на 6С45П ( схема даже с теми же транзисторами) , уже больше 15и лет, горит иногда
Я не паэта, о крый мяне Божа! -
-
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 12:16 Редактировалось oleg_s, 1 раз.RJNZHF,
, давно о них слышал, да забыл всё, деменция.С KSE/MJE350 мороки меньше - корпус изолированный полностью, прикрутил к радиатору и не паришься
Я не паэта, о крый мяне Божа! -
# 8 декабря 2025 12:20
RJNZHF:
IXCP10M45S
Динамические характеристики не указаны. Ни на что не намекает?
-
# 8 декабря 2025 12:21 Редактировалось Добрый_Дедушка, 1 раз.
oleg_s, Олег, а в чем сакральный смысл применение генератора тока ? Это красиво оформленный ход конструктора или оправданная необходимость ?
-
# 8 декабря 2025 12:30
brazia:
Динамические характеристики не указаны. Ни на что не намекает?
Нет, не намекает.
Есть схемы усилителей где их применяли...
Отзывы о применении были положительными. -
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 12:49 Редактировалось oleg_s, 1 раз.Добрый_Дедушка, Это Тема!
От 6С45П можно получить весьма линейный драйвер, высокое Мю, большой ток 40 мА - полезно для раскачки следующего каскада.
но рассмотрим 2 варианта нагрузочной прямой:
Слева под обычное резистивное и Упитания порядка 300Вольт, крайние точки на прямой разного размаха ( классические гармоники)
- делал, звук тусклый.
Справа источник тока - размах можно видеть - практически симметричный.
Надеюсь понятна идея-цель.Чтобы уменьшить наклон резистором в аноде надо много килоом Ra и ИП под 600 вольт и более.
Тогда я мало знал, мало успел прочитать, а тут советы - лучше трансформатор в анод - он дает Ra при 1:1 равным R входного следующего каскада - а там и 100К можно всадить.
И главное я прочитал, что трансформатор в аноде работает как своего рода ИТ.
Так и родилась мысль - вставить на ИТ транзисторах - гораздо дешевле
Да и совместить стабилизатор питания и нагрузку каскада.
А уже много потом я увидел книги об этом решении.
Но посамосозерцаюсь - идею придумал сам ( изобрел велосипед по незнанию).рекомендуют с трансформатором.
Я не паэта, о крый мяне Божа! -
# 8 декабря 2025 12:54
oleg_s, т.е. при генераторе тока, получил не изменяемый ток, заданный данным генератором. А что услышал в звуке ?
P.S. конечно, в анод ставить что то высокоомное, не лучший вариант . -
# 8 декабря 2025 12:55
RJNZHF:
Нет, не намекает.
Есть схемы усилителей где их применяли...
Отзывы о применении были положительными.Отзывы в стиле алиэкспресс? Применить и я много чего могу ради упрощения и удешевления.
Ну не намекает - и ладно... -
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 13:01 Редактировалось oleg_s, 3 раз(а).Добрый_Дедушка, не совсем так,
ИТ задает начальную точку 30-40 мА при U питания порядка 300В и отрезает каскад от питания, а лампа работает на R входное следующего каскада, у меня там порядка 120К||50К - 35-40K. То есть ток то пляшет в триоде, но для получения такой точки по току и 40К в аноде надо дикое напряжение питания, а тут нет. Кстати народ часто забывает, что входное следующего каскада работает в параллель с анодной нагрузкой. У ИТ пусть мегаом, можно не учитывать - то есть остается только входное следующего каскада.
ЗЫ
С трансформаторм напряжение питания меньше на падение напряжения на Ra при рабочем токе, то есть практически равно анодному лампы в рабочей точке.ЗЫЗЫ
В звуке резко похорошело, ушла тусклость и ламповая вялость, барабан в Whiskey Drinkin Woman - ляпает резко, почти правильноЯ не паэта, о крый мяне Божа! -
Senior MemberофлайнSenior Member
7930
10 лет на сайте
пользователь #17288647930# 8 декабря 2025 13:09oleg_s:
А 3ий вариант работает в моем усилителе в 1м каскаде на 6С45П ( схема даже с теми же транзисторами) , уже больше 15и лет, горит иногда
KSE350 можно умощнить обычным высоковольтным n-MOSFET, которые бывают в изолированных TO-220F.
e-mail: wubblick@yahoo.com -
# 8 декабря 2025 13:11
brazia:
Отзывы в стиле алиэкспресс? Применить и я много чего могу ради упрощения и удешевления.
Даже не хочется комментировать...
-
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 13:19 Редактировалось oleg_s, 1 раз.Liv1:
KSE350 можно умощнить обычным высоковольтным n-MOSFET, которые бывают в изолированных TO-220F.
Да мощности хватает, годами же работает,40-50 мА на 120 Вольт падения.
В панельках контакты стареют , вот оно и...Я не паэта, о крый мяне Божа! -
# 8 декабря 2025 13:28
oleg_s, Олег...а звук, то как ? Ты ж знаешь, как оно бывает. Добиваешься характеристик, а теряешь в звуке... Оценка данного действия, должна безопеляционно подкрепляться положительной слуховой экспертизой!
-
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 13:33 Редактировалось oleg_s, 1 раз.Добрый_Дедушка, на звук никто не жаловался
Аналитичный и мягкий одновременно. Мне оч нравится.
Любой трансформатор таки полосовой фильтр. Кому-то это нравится в звуке, а тут все что драйвер смог передается выходному каскаду.
То что внутренне Ri 6C45П 1К позволяет не боятся за выходное сопротивление каскада.Я не паэта, о крый мяне Божа! -
# 8 декабря 2025 13:45
oleg_s, Спасибо. Я не пробовал и у людей подобное решение не слушал. Но то , что конденсатор между каскадами, проиграет трансформатору, то в этом уверен точно!
-
Senior MemberофлайнSenior Member
10126
22 года на сайте
пользователь #1624210126# 8 декабря 2025 13:49 Редактировалось oleg_s, 1 раз.Верю, у меня пусковой полипропилен 10 мкф от матсушита (люблю свой усь из г-на и палок)
Я не паэта, о крый мяне Божа!
