Добрый_Дедушка:

Была бы в рыполе, какая то тайна...))) Давно бы, какой небудь ДжиБиЭл, сделал бы и по миру, за большие деньги торговал.

а то..
тем более, что у ЖБЛя девичья фамилия - Харман(кардон)

anastasia6880:

А какая проблема снять акустические измерения в области АЧХ 20-200 Гц в ближнем поле на соответствие заявленной АЧХ?

никакой проблемы
однако, чтобы убедиться, что запорожец меньше белаза - необязательно бегать вокруг него с рулеткой

Мне трудно понять, что тут не так просто и чем данные измерения вообще отличаются от измерений обычных систем.
Да и методы борьбы с комнатными модами, как я понимаю тут практически почти одинаковы.

Вы очень зря не почитали те ссылки, что я вам давал в первых своих постах. Полистайте там форумы, ну потратьте уже денька 2-3. Ну реально очень интересный материал. Там есть ответы на все ваши вышеперечисленные ранее вопросы.
Там есть отличные отзывы о системах риполя. Есть реализованные решения. Там есть физика процесса и понижения F (s). Там есть нюансы по подбору драйверов и даже готовые типы разных производителей. Там и по фильтрам и частотным разделам много информации. Там очень много чего есть..., да вот беда - послушать негде

Мне кажется, что вообще я зря поднял эту тему. Она наверняка не интересна форумчанам, как таковая, не раскрученная и массово не повторяемая, наверняка провальная.
Возможно у меня не получилось донести то, ради чего я вообще эту тему поднял.

Однако, если я все же созрею и все же сделаю этот диполь, будь он не ладен, то уж точно буду спать спокойно, точно определив для себя - зря ли я потратил свое время и деньги, устранив свой пробел в этом вопросе. Ну и конечно обязательно сообщу о результатах. Пока буду далее изучать материалы зарубежных просторов.
С уважением, Александр

Я балуюсь иногда всякими радиоэлектронными штучками, не для продажи, а в личное удовольствие. Разработать и собрать, к одному из примеров, электронную удочку для зимней рыбалки, люблю это дело, на шаговом двигателе с регулировкой частоты опускания или поднятия мормышки, регулировки скважности, определяющим шаг движения, самоподсеканием и музыкальным гимном за пойманную рыбу. По уму это никому не надо, но сколько радости, когда вся эта конструкция реально на льду начинает работать, ловить рыбу и звучать победным гимном пойманного очередного хвоста Счастью нет предела. Народ в радиусе 100 м приходит посмотреть и пожать руку.
Разве это не здорово?
А никто не верил, что эта штуковина получится и будет вообще работать.
Это я про эту нашу общую печальную тему.
Это я к тому, что просто нравится что-то делать своими руками и получать от этого колоссальное удовольствие на выходе.
Поэтому в последнее время решил сам собрать весь полный звуковой тракт своими руками, включая саму вертушку.
Первым делом собрал акустику и к ней ламповик. Если интересно, можно прочитать тут на The Home Of Easy Tube Amplifier:
http://easytubeamp.com/replikacii-i-genezis/
там в середине есть п.3. Конструкции Александра (Минск)
Это профессиональный сайт мной очень уважаемого человека, прекрасного профессионала и хорошего человека. Он многим знаком по многим форумам под ником VICTORVOO. Он с удовольствием выложил у себя мой материал, где расписано абсолютно все, что может кому-то вдруг пригодится для возможного повторения реализованных продуктов.
После этого мои англичанки MISSION 34I с усилком, которые я ранее слушал более 15 лет, просто ушли в утиль, как никому не нужный мусор.
Сейчас занимаюсь плотным комплексным апгрэйдом плейера ОРРО 105D, чтобы довести его транспорт, ЦАП и выхлоп до максимально возможного уровня. По крайней мере переплюнуть мой ЦАП PS AUDIO и получить универсальное решение 4 в одном - любая удобная коммутация, СD, сеть от NAS всех форматов, включая DSD и ЦАП.
Как то так.
С уважением, Александр

Не поленитесь, почитайте хотя бы тут, чтобы увидеть, какие могут быть изящные конструкции и решения
на риполях и какие прекрасные могут быть о них отзывы.
Уверен, вам будет очень интересно

https://www.avforums.co.za/index.php/topic,48183.60.html

Нача лось...

Уважаемый Слава-Космонавт.

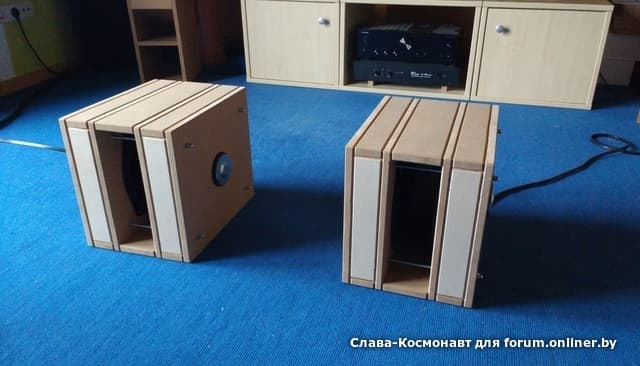

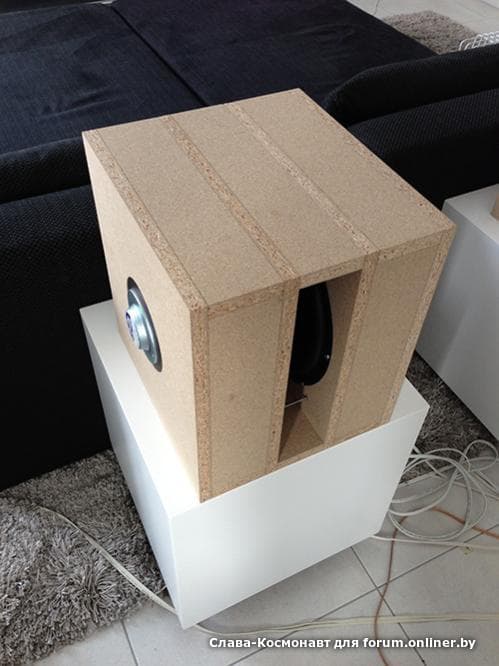

Не знаю, как Вас зовут, но занимаетесь вы неким мазохизмом. Это же надо такое утворить, напилить практически корпуса, столько вынашивать идею, испытать пилотный проект и до сих пор не дать жизнь готовому изделие Я бы так не смог Я бы точно ночами не спал и мчался с испариной
А вообще, если без шуток, то очень приятно, что есть единомышленники с практическими навыками в этом направлении этого риполя. Я думаю, что мы сможем сварить кашу общими усилиями.
Тогда к делу.
1. Опишите подробней ваши впечатления от услышанного. На сколько звук отличался в какую-либо сторону от стандартных решений, лучше на этих же динамиках.
2. На сколько был на слух критичен уровень установки модуля на разных высотах: на полу, на уровне головы, как рекомендовано? Как он вел себя около стен? Было ли заметное повышение НЧ ?
3. Характерный гул и бубнение саба наблюдалось?
4. Что по мощности? Из каких соображений вы решили все же делать двойной диполь?

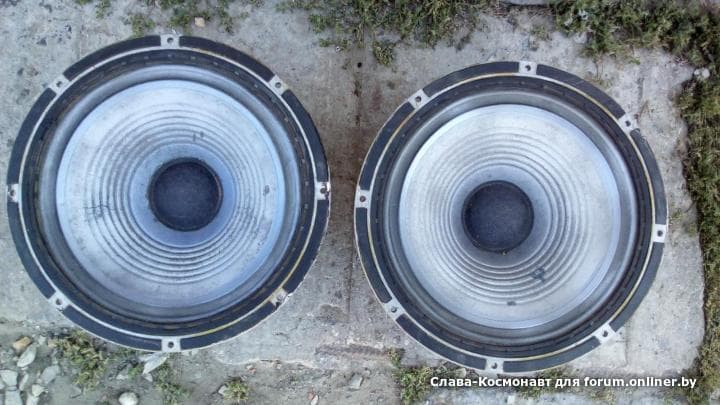

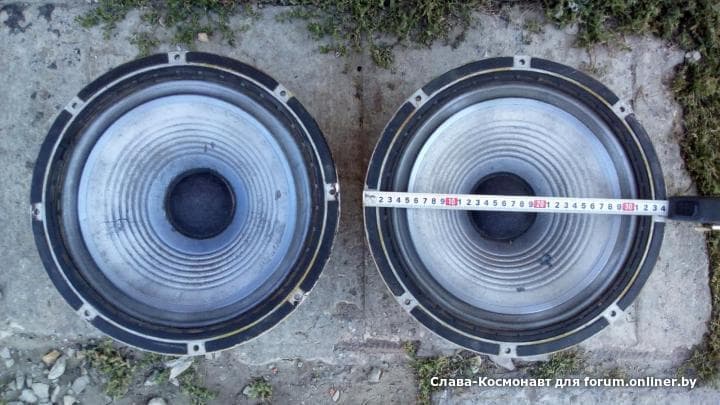

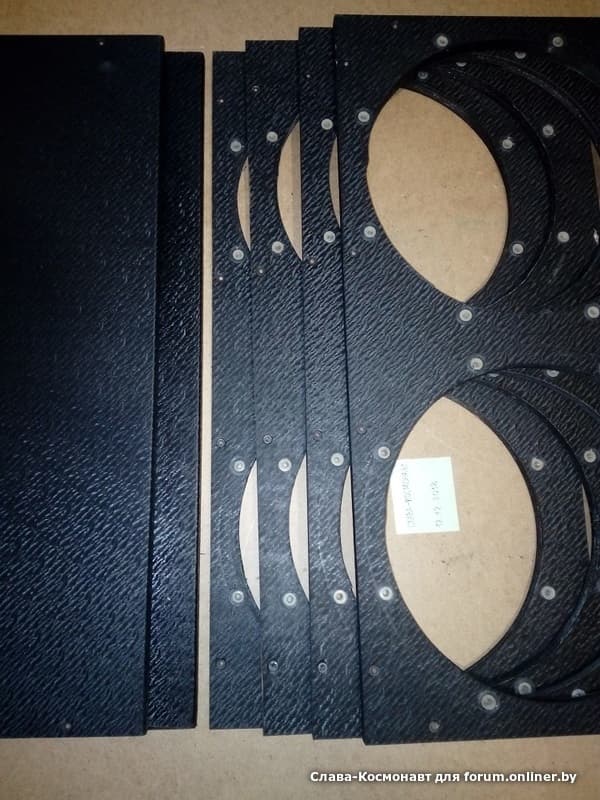

5. Откуда брали расчет корпуса под драйверы 12" или наобум?
6. Делали ли измерения АЧХ, есть там эта злосчастная полка 30-200 Гц?
7. Что вообще можете сказать объективно плохого в этом риполе?
8. Можно чуть подробней о детальности баса на малой громкости, а на немалой что она пропадает?

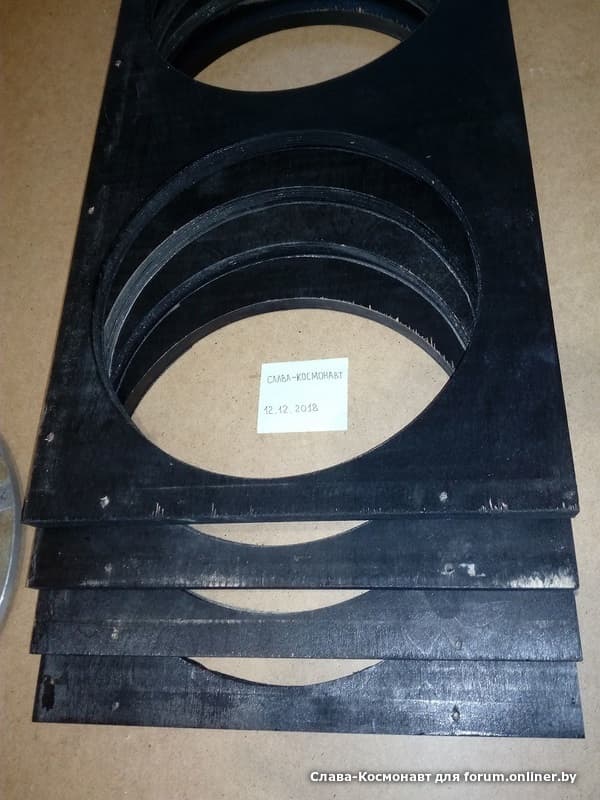

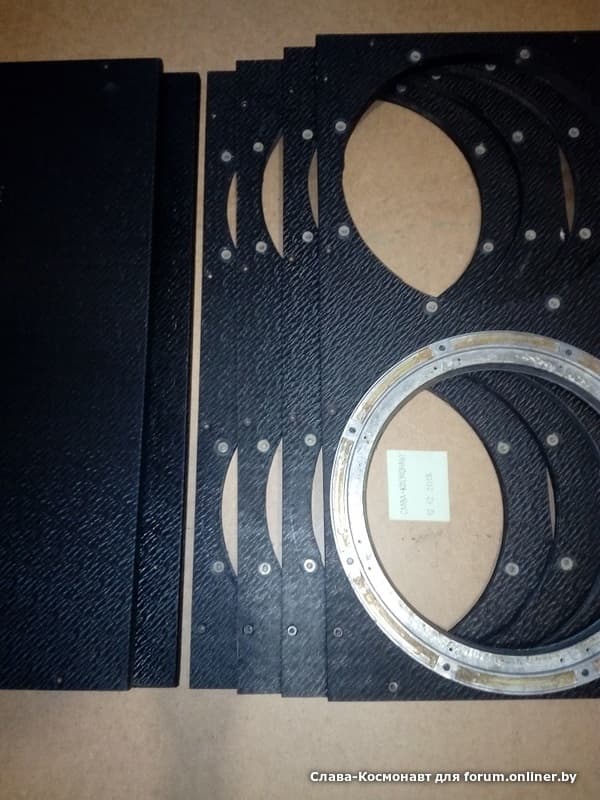

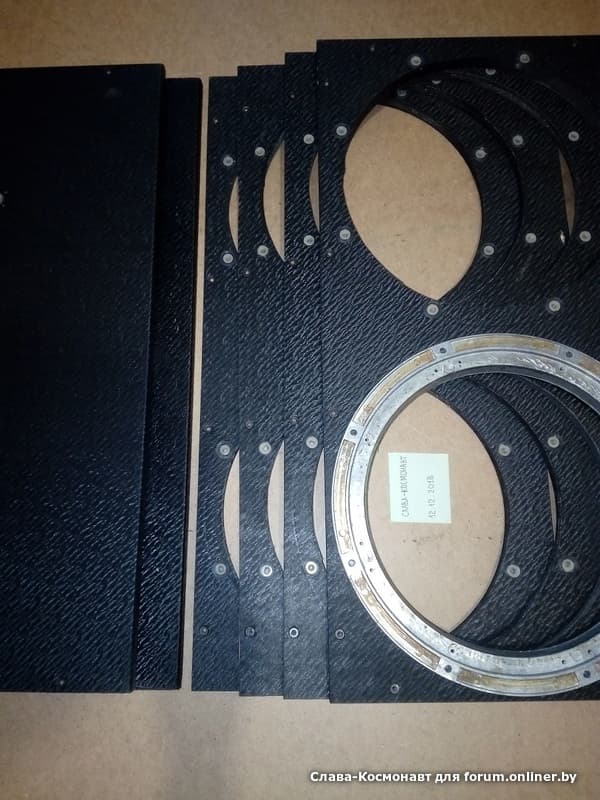

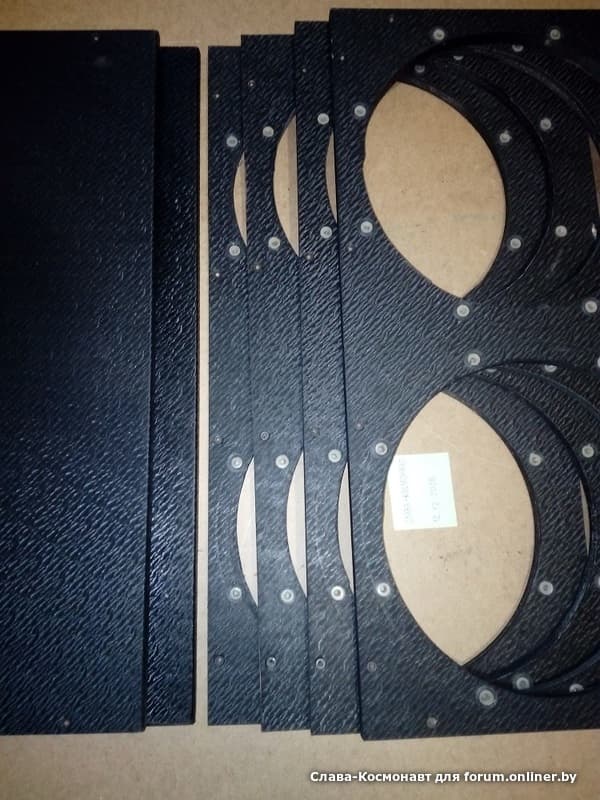

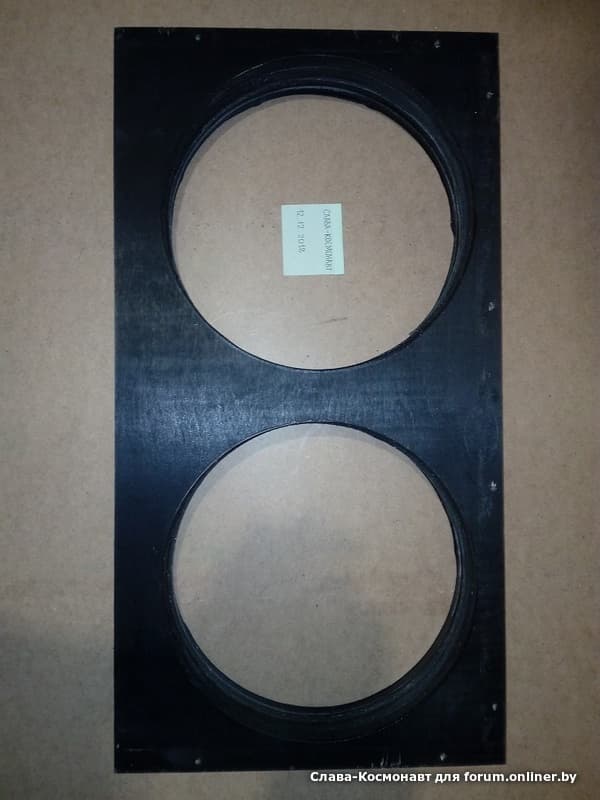

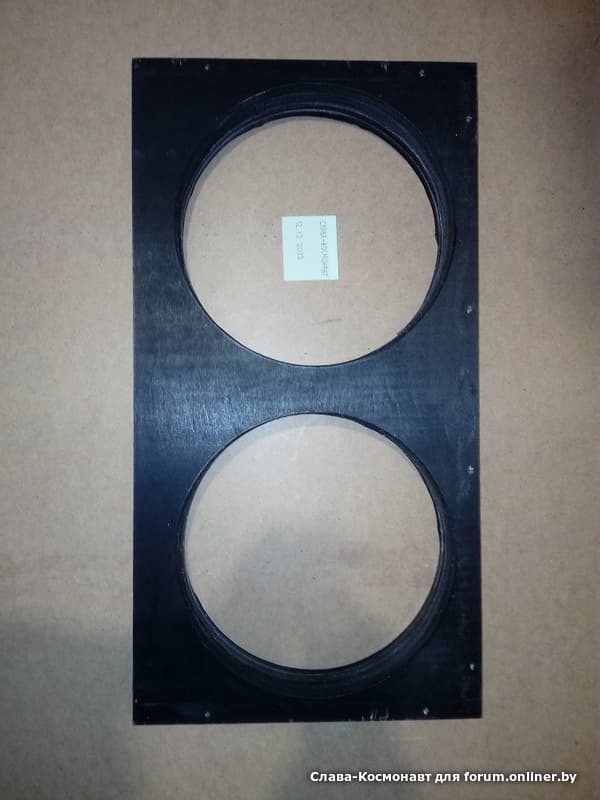

По поводу шпилек, я не вижу вообще проблем. Их наоборот можно очень красиво обыграть. А еще можно поэкспериментировать с расстояниями панелей. Это хорошее жесткое решение, от него не надо отказываться. Да и всегда можно с другими драйвераими поиграться.
Я сам думаю о драйверах 12", правда буржуйских.
Очень интересны ваши ответы
С уважением, Александр

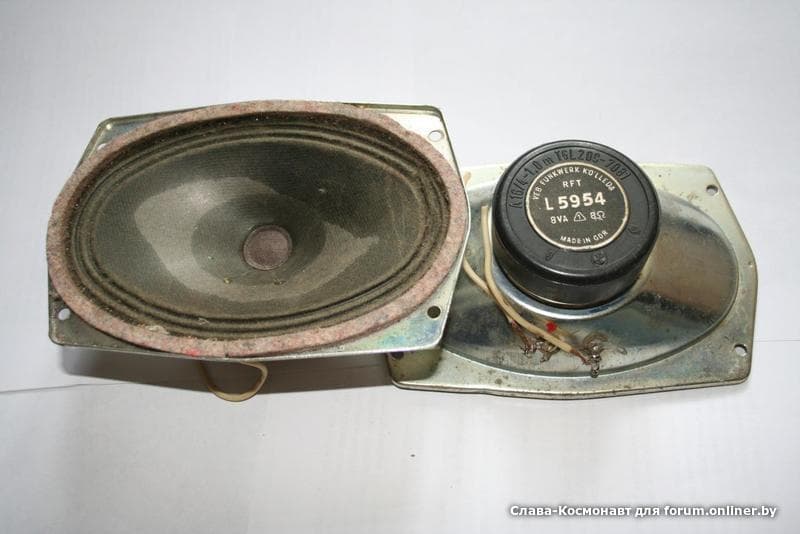

С ситуации с СЧ и ВЧ, что вы делали на этом драйвере, мне кажется это далеко, даже очень далеко не лучшее решение. Но мы же о бассекции

сейчас,по идее - уже начнутся километровые портянки с чужими фото из сети.

Здравствуйте, уважаемые форумчане.

Сотрясал я воздух 3 месяца назад и все пытался разобраться в конструкциях и особенностях диполя и риполя, как частного случая. Чтобы реально все же устранить свои пробелы в данной теме и быть не пустобрехом, пришлось потратить чуть денег и реально изготовить данные конструкции для последующего прослушивания и комплексного сравнения. Учитывая очень разные отзывы, противоречивые мнения я изготовил 2 корпуса в Visaton Petit Orgue в полном соответствии со всеми чертежами и оригинальными динамиками 10 дюймов и диполь Петренко-Петрушевского (ППД) на 16 дюймовых лопухах. Почему ППД, а не классический риполь Акселя Ридтахлера?
Изучая все возможные русские и зарубежные сайты мне пришлось с многими ребятами, которые реально "в теме" переписываться и перезваниваться. Ребята, которые сделали ППД сами являются разработчиками акустических систем с большим опытом и постоянными участникам выставки звука в Москве. Они так же использовали риполь в своих системах в качестве суб и мидсекций. Однако они его модернизировали для более ровной характеристики в тот вид, что я и сделал. После сравнения на одной из выставок "в лоб" своего ППД и классического риполя Акселя, последний пошел "в утиль". ППД - так ППД, а почему нет?
Сейчас немножко модифицирую китайский усилитель в классе D - 600 Вт, фильтр НЧ (4 порядок) доделаю и начну эксперименты и измерения.
Очень интересно мне лично - кто кого переиграет в лобовом сравнении.
Самое интересное, что динамики для риполя - 4 шт и ППД - 1 шт. стоят одинаково по 200 $ Так же и корпуса для каждого типа тоже одинаково-по 50 $, да и общий размер 2 риполей и 1 ППД тоже примерно одинаков. Таким образом батл будет честным.
Буду смотреть следующие позиции:
1. отдельно суббас,
2. отдельно мидбас,
3. мощность,
4. бубнение,
5. загаживание низкочастотного обертона инструментов, к примеру гитара, виолончель, контрабас и прочее,
6. критичность к помещению их местоположения.

Конечно проведу измерения.
О результатах конечно напишу отдельно.

А что вы думаете? Кто выиграет в каких позициях?. Можете честно проверить свою профессиональность

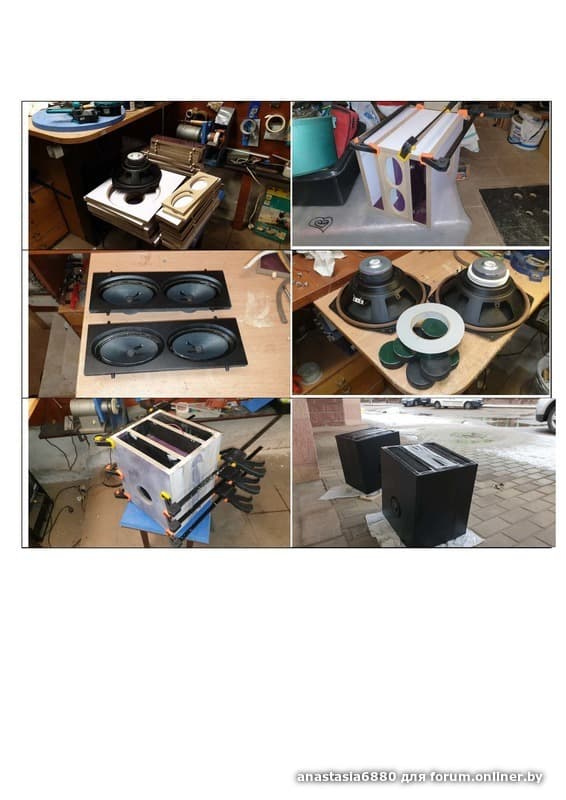

На фотографиях процесс изготовления как риполя, так и диполя.
Все вырезано на фрезерном станке из ламинированного МДФ 20 мм. Все панели посажены на деревянные шканты диаметром 8 мм и клей ПВА. Все соединения изнутри дополнительно проклеены для жесткости корпуса и чтобы не свистел воздух через щели при работе динамиков. Динамики посажены через резиновые прокладки шурупами с мягкими втулками и через кожу, чтобы не было "сверчков" при воспроизведении. Корпуса все были зашпаклеваны и прошлифованы. Риполи покрыл предварительно черным грунтом, А ППД вообще пока не трогал.
Отделка-это уже тонкий процесс, который так же доставляет удовольствие в работе. От того, как они заиграют и где будет их конечное место, от того зависит и отделка - материал и цвет.
Вот вроде и все по первой части изготовления
С уважением, Александр.

а тут видно как ребята тестируют свои АС NXT и используют свой ППД в качестве басовой секции
https://www.avito.ru/krasnodarskiy_kray_yuzhnyy/audio_i_video/nxt ... 1495945628

Я жду эпилог. Мастер сам скажет. Весьма интересно.

Много сегодня поколдовать над "коробочками" не получилось, но первые измерения все же сделал.
Были измерены ZЧХ самих динамиков и готовых ящиков.

Именно следуя законам физики, в которую не верили многие форумчане, да я особо и сам не надеялся, оказывается можно получить с низкочастотных 10" легчайших бумажных динамиков в риполе резонансную частоту 28 Гц, при собственной частоте динамиков 43 Гц. Как вам такой колинкор? Тут уж не до шуток. Понижение частоты произошло на 15 Гц. Visaton оказывается не врет и нарисовал реальную характеристики в виде ровной полки с 30 до 200 Гц, конечно применив фильтры. В принципе, что и требовалось доказать...

ППД, имея мощный бумажный диффузор 16" по резонансной частоте проиграл маленькому риполю Коробочке 30 на 30 на 35 см. Это просто не вероятно...
Динамик в ППД выдал 29 Гц резонансной частоты, при собственной частоте динамика 36 Гц.
Таким образом сам ящик ППД понизил резонансную частоту динамика на 7 Гц.

Что могу сказать - результат с 16" лопухом практически предсказуем, но вот с Visaton - просто не вероятен.
Осталось провести измерения далее и наконец-то дать и ушам кусочек работы, надеюсь в удовольствие

С уважением, Александр.

что то ничего не видно на графиках

на знаю, как сделать лучшее разрешение графиков
