Паяльник & Отвертка TEAM part II

GUK1969,а починить ? Кстати, а что в ваших внутри ?

Pavel P:

Может пора переходить на светодиодные?

Фирма столько светильников не потянет ( более 300 на две 58-ки заменить).

A.D.:

GUK1969,а починить ? Кстати, а что в ваших внутри ?

Так я этим и занимаюсь полтора десятка лет
Диоды, конденсаторы мелочи, но бывает рвет шимки и куски платы. Те уж точно на выброс. Кишки могу сфотографировать, если интересно. Эти ПРУшки изначально поставлялись в светильниках нашего славного з-да Вавилова. Прозапас было куплено около 50-ти, но постепенно разошлись. Теперь, где ни нагуглишь, или нету или 6-7 проводные. Желания на 5-ти метровой высоте скакать с проводами нет, да и контакт должен быть со всеми пинами ламп! В 258.222 при установке я параллелил на каждом конце ноги и в путь, пока газ будет работать.

microb115:

GUK1969:

В 258.222 при установке я параллелил на каждом конце ноги и в путь,

эт чтобы контакт был лучше?

При таком подключении будет работать даже со сгоревшей спиралью, хоть и с падением яркости. Но это возможно далеко не со всеми ЭПРАми. Такой фокус проходит с ЭПРАми на 18 Вт 24 вольта, которые устанавливали в автобусах МАЗ.

GUK1969, какая тут роль спирали??если по факту подключена только одна нога.получается что она тут вообще не участвует.

DURDEN:

Сейчас в некоторых ЭПРАх стоит плавный пуск, чтобы не сжечь спираль пусковым током.

вот эти которые с 6 контактами они наверно и расчитаны на плавный пуск.потому как промежуток заметный от включения (подачи напряжения) до зажигания лампы.

microb115:

вот эти которые с 6 контактами они наверно и расчитаны на плавный пуск

На полторы секунды по паспорту разогрев. Если честно, меня и без разогрева все устраивало - по три, четыре года пять дней в неделю круглосуточно работал один комплект ламп. Считаю, неплохо.

microb115:

видел на каких то эпрах надпись keep wire short.
провод должен быть короткий.??

Одна сторона лампы по коротким проводам, вторая по длинным, т.е. ЭПРА при такой "надписи" смещён в одну из сторон светильника (для минимальной длинны проводов).
Подключение похоже на инвертор ламп ccfl в мониторе.

Ориентация ламп (холодный, горячий конец) на примере CCFL

Land:

Засада... есть семиметровый многожильный кабель в оплетке. Где-то внутрях перебиты две жилы Визуальный осмотр место однозначно идентифицировать не позволяет. Существует какой-либо метод найти место повреждения жил? Ну, кроме варианта пойти, найти такой же.

С помощью любого китайского интикатара напряжения, бесконтактного, но подойдёт и "отвёртка" главное чтобы на батарейках.

Скручиваешь все жилы с оплёткой вместе оставив эти две жилы их скручиваешь вместе (они перебиты скорее на одном отрезке). С одной стороны цепляешь лампочку на 220 к этим двум "скруткам", с другой стороны в розетку, все жилы на фазу, перебитые на ноль. Водишь индикатором вдоль кабеля, ищешь место где он будет загораться/тухнуть.
Единственное, не уверен, будет ли загораться через оплётку, всё зависит от качества оплётки.

Как вариант без индикатора, всё так же как и в первом случае, только по всей длине кабель нужно поперегибать, где загорится лампочка, там и обрыв.

A.D.:

Кстати, а что в ваших внутри ?

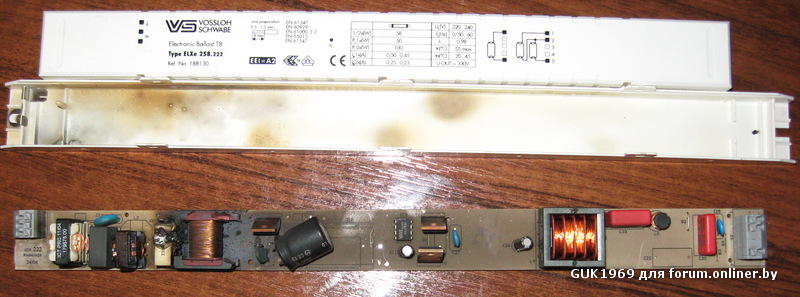

Аверс

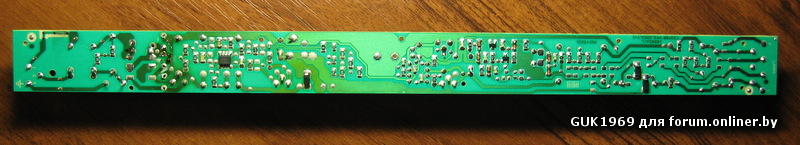

Реверс

И общая причина 99% вылета данной модели - кондюк 330 nF x 400 V. При взрыве засирает всю плату.

Здесь же еще и взрывом порвало феррит на трансе

Land:

DURDEN, а надо 220В обязательно, или у индикатора чувствительности хватит и с меньшим напряжением? Стремновато 220 подавать, там изоляция на жилах тоненькая.

Учитывая, что там экран лучше 220, на меньшее напряжение не уверен. Возьми лампу меньшей мощности 5-10Вт ток будет минимален.

microb115:

GUK1969:

И общая причина 99% вылета данной модели - кондюк 330 nF x 400 V. При взрыве засирает всю плату.

я видел что его остатки просто выпаивают,плату отмывают спиртом и все снова работает

Не так легко смыть эту дрянь. К тому же при возникновении дуги ещё цепляет все рядом стоящие элементы.
