SIO:

Кто знает какой шаг резьбы для крепления фотика на штатив, там 6мм болт, но шаг крупнее чем стандартный М6, где такой болт взять или плашку?

Резьба 1/4 дюйма, 20 витков на дюйм.

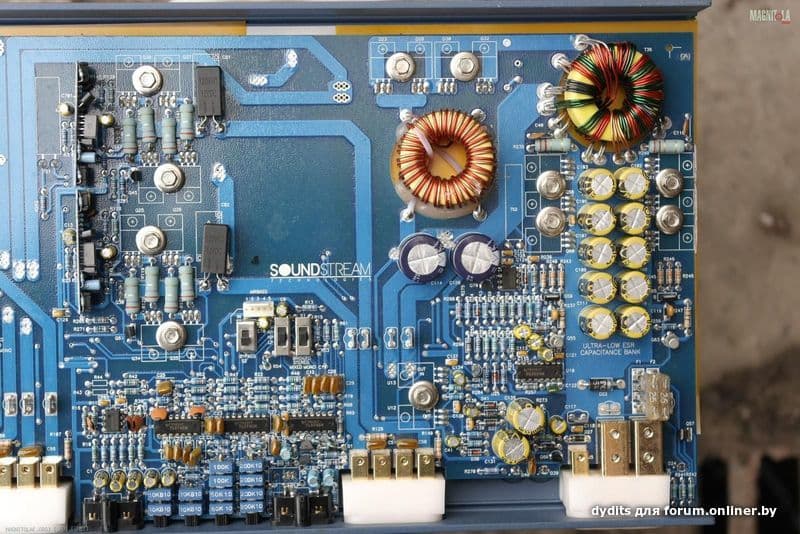

Купил б/у усилитель SoundStream Referens 414S. В отличном состоянии, на мой глаз на плате не заметно признаков, что бы в нем кто то паяльником копался.

Проверил дома, все нормально.
Установил в машине, нормально работал, но со временем появился высокочастотный писк в районе 12-14кГц, очень "тонкий", его далеко не все слышали, писк исходил из самого усилителя, в СЧ каналы не пробивался 100%, а вот по ВЧ точно сказать не могу, так как усь стоит под передним сидением. Этого писка иногда при включении не было, потм через пару дней снова появлялся.
По наивности решил что это звенит намотка на трансе, однажды выключил, достал его, открыл крышку, пошевелил пальцем транс, потом включил, писка нету, обрадовался собрал все как было, следующий день катался без писка - довольный как слон, а уже на следующий день, утром, при первом включении, заиграла музыка и из одного твитера пошел дым. Следущий день - как в воду опущенный, твитеру - амба, он почему то еще играл, но не так как должен, и был заклинен в максимально выдвинутом положении купола, покоробленной катушкой.
Лежит на полке, ищет толкового мастера.
После того пару раз включался на акустику которую не жалко, работал нормально.

dydits, тыкните осциллографом на выходы уся, тогда что-то можно предполагать
а так....у меня лампа светодиодная иногда подсвистывает ,но светит норм...проще БП поменять ,чем лезть в нее
если несущая пролазит на выход - нужно смотреть элементы фильтрации

Vlmax:

постоянка в твитер невозможно, твитер разделён емкостью

Извиняюсь, забыл уточнить, источник сигнала - процессор, им все порезано.
Я дома пару раз подключал - все тихо было, попробую собрать и включить на столе, и при каждой возможности включать, если косяк появится - измерю.

Vlmax:

- переменное напряжение поканально на клеммах для подключения колонок во время свиста.

У него зуд на очень высоких частотах, не уверен что тестер сможет увидеть это как переменку.

mixing-mastering:

если несущая пролазит на выход - нужно смотреть элементы фильтрации

ПН скорее всего работает на более высокой частоте, чем та которую я из него слышу.

Еще раз напомню, может это важно, свист исходил из самого усилителя.

Vlmax, Хорошо, спасибо, буду попробовать.

Приходи.

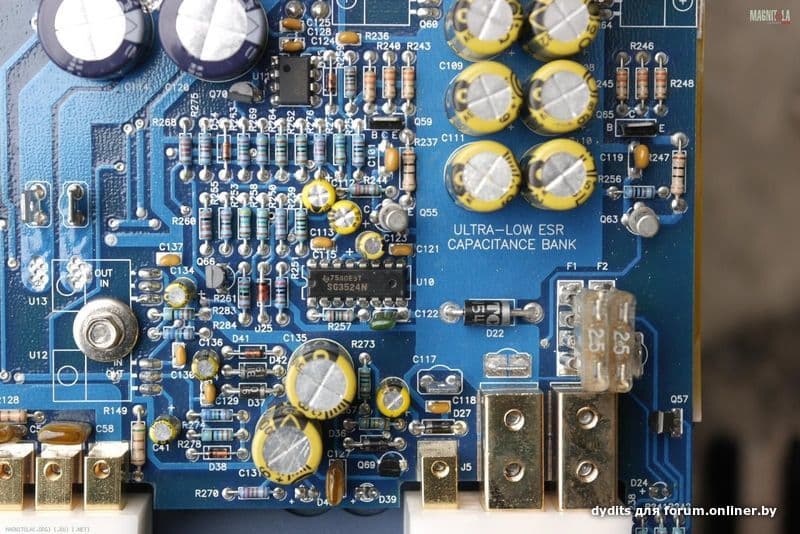

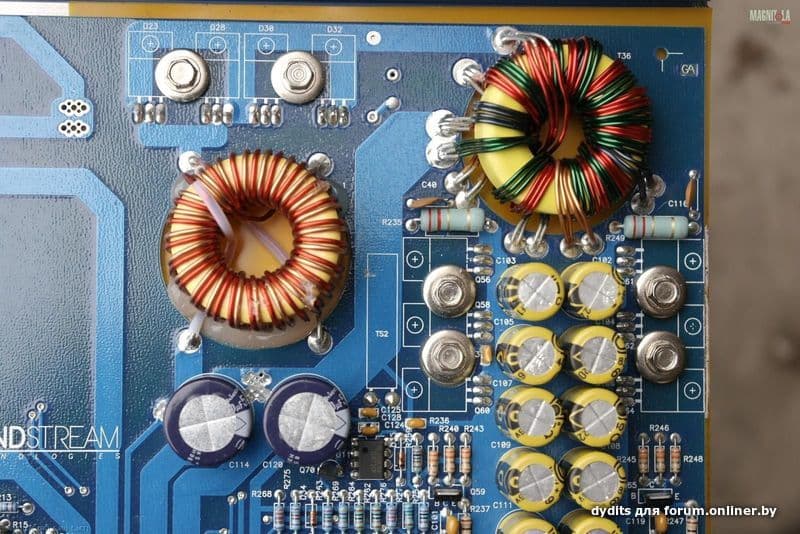

Между кондерами ближе к фильтру и с лева от С 114 есть оголенные плошадки, если стать щупами на них, то иногда показывает 68в переменки, иногда по нолям. Если его приподнять и стукнуть об стол, то в динах слышен пук, если еще потрясти, то появляются шумы и может громкость на половину убавиться. Я так понимаю, что нужно открутить плату от корпуса и глянуть что там твориться?

Vlmax:

dydits:

Я так понимаю, что нужно открутить плату от корпуса и глянуть что там твориться?

dydits, из самого простого, возьмите линзу просмотрите плату и в подозрительных местах пропаяйте.

А если я извлеку из корпуса плату, подключу на один канал широкополосник с хорошей чуйкой, порежу его с низу на 240Гц и включу на небольшой громкости усь. Там ничего не испортится от перегрева?

Ток ХХ - это тупо в выходные клемы амперметром тыкнуть при откинутых межблоках?

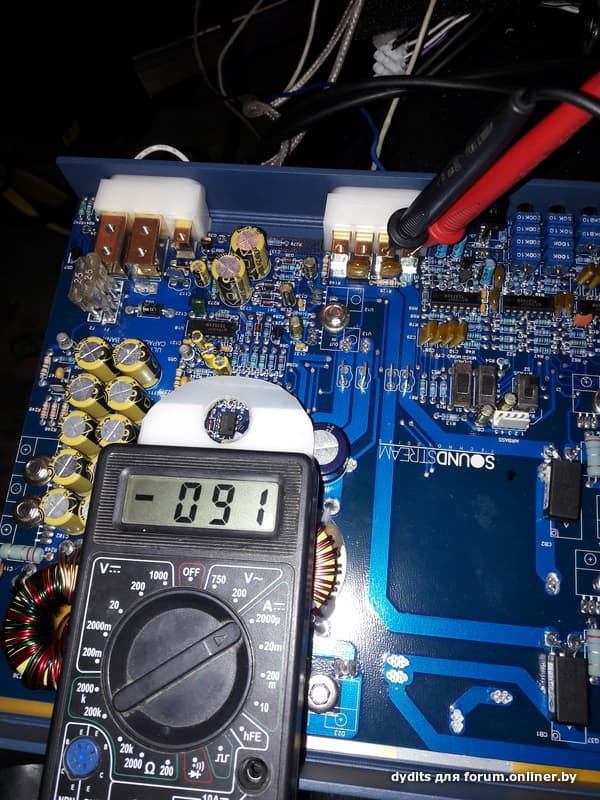

С лева на право по очереди: 20, 80, 92 и 10

Чтобы измерить ток покоя, надо тестером измерить падение напряжения на эмиттерных резисторах выходных транзисторов (большие резисторы рядом с выходным каскадом). Затем рассчитать ток I = V/R. И учесть, что здесь два транзистора параллельно. Но проще всего включить без радиатора, держась за один из выходных транзисторов. Если резко начнет греться, быстро выключить. Если будет так, то без радиатора нельзя.
