Вот и определилось вроде откуда у 4689 малевичи приходят. Уровень черного в прошивке задан статически, одинаковый для всех цветов. Все что равно и ниже рисует малевича. Цифра там фигурирует -258. Почему минус пока не разобрался. Но цифра по любому настораживает. С сенсора идет 10 бит а это 1024 значения. Неужели четверть из них в черное отсекается?
При этом у 4689 есть встроенный механизм динамической коррекции уровня черного хоть для каждого кадра. Для этого по краям матрицы предусмотрены несколько рядов пикселов закрытые непрозрачной маской по напряжению с которых и берется уровень черного. Причем сенсор все делает сам, от процессора требуется только команда на включение коррекции. Но эта возможность как и многие другие разработчиками регистраторов проигнорирована.

Kaliningrad7, да, там как раз 4 цифры и есть. Ведь уровень черного выставляется до дебайеризации для каждого из R G G B пиксела отдельно. И в моей прошивке там 4 раза по -258. Но сама цифра непонятна. Если 800 от 1023 (10 бит) у IMX понять можно, то 250 ну никак. Это же сразу получается уменьшение ДД вчетверо. Попробовал сделать -500 и проработка теней улучшилась без каких либо заметных отрицательных последствий. Нашел и тональные кривые - они примитивнейшие линейные. Теперь есть над чем думать, как тени поднять но при этом контраст не потерять.

AlexSk:

Теперь есть над чем думать, как тени поднять но при этом контраст не потерять.

Та самая палка о двух концах...)

Прошу помочь. Нужен регистратор с незаметной установкой и приличным FHD изображением. Понадобится установка. Если есть предложения - прошу в л.с.
Спасибо.

Kaliningrad7, так это процессорный HDR на картинках. Интересен именно аппаратный от сенсора. Да и даже процессорный интересен хотя бы тем, что дает снижение шумов без шумоподавителей до пары дБ за счет усреднения пикселов с двух кадров. Документация на ov4689 есть, с описанием всех режимов и регистров. Давно лежит в инете, только искать не на сайте OV надо ))

Посоветуйте хороший,надёжный регистратор с одной камерой , приличной сьёмной....всё остальное не принципиально

Kaliningrad7:

AlexSk:

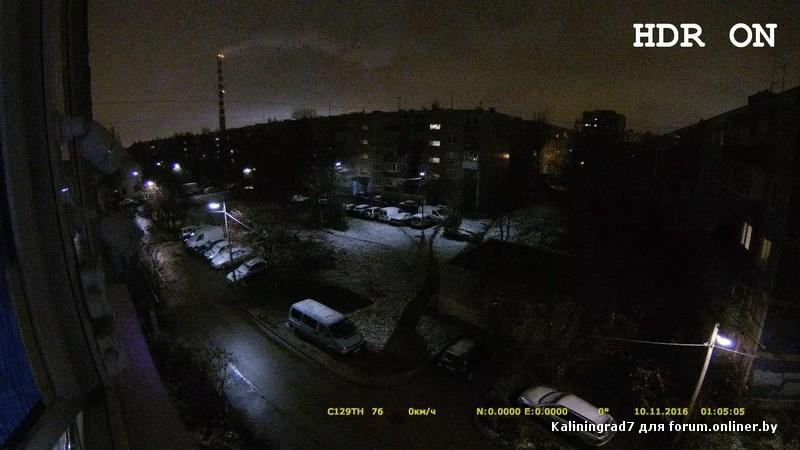

так это процессорный HDR на картинках. Интересен именно аппаратный от сенсора

Как бы в курсе...)

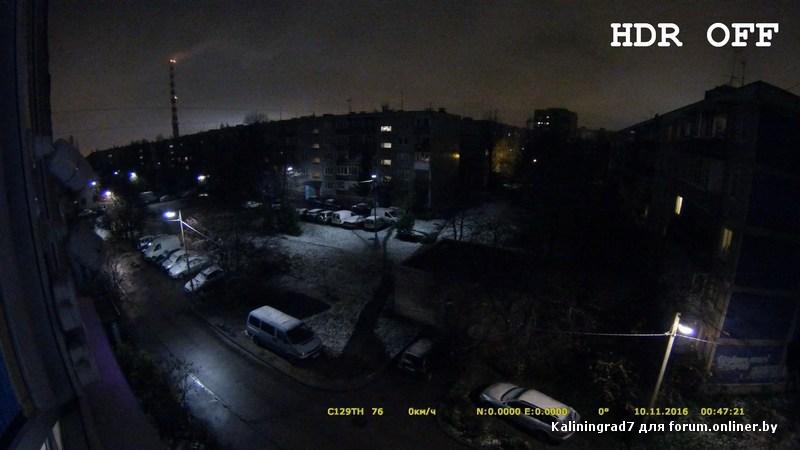

Речь о том, что в стандартном режиме без HDR картинка гораздо интереснее...
Если у вас есть оригиналы видео, где вы воплотили все задумки, поделитесь...
Это интересно всем посмотреть...

На ГитХабе много чего интересного, пошукайте...

Ну не сказал бы что без HDR картинка интереснее. Что дает HDR неплохо иллюстрирует этот кроп со снапшота:

НЗ против фар читается и в тенях что-то видно. Это еще до того снято как я с уровнем черного и тональными кривыми играть начал.
До воплощения всех задумок еще очень далеко. Пока вытянул тени и продолжаю подбирать тональные кривые. Был у меня табличный процессор в котором можно было менять значения в таблице таская мышкой точки на построенном по таблице графике. Да затерялся где-то. Когда-то здорово облегчал построение новых карт в прошивке двигателя. Майкрософтовский такого не позволяет. От этого все медленнее.
Тесты могу снять только дома, из-за проблем с парковкой что на работе, что около дома пока не езжу. В выходные постараюсь сделать, но проблемы в том, что в Минске даже частный сектор весь освещен да еще и снег выпал - не совсем честно получится.

Kaliningrad7, не вижу что бы ухудшил HDR в этих примерах. И встречного яркого источника света на них нет.
В движении за счет сложения последовательных кадров HDR всегда имеет небольшой смаз. Но он минимизируется удвоенным fps а аппаратный HDR от 4689 интересен еще и тем, что при шахматном режиме кадры идут не последовательно а с перекрытием на 1/3-1/2 что сводит смаз к минимуму. В регах же на А7 картину часто портит постоянно включенный mctf который при переключении в режим HDR никак не перестраивается и дуреет от постоянного смещения в каждом кадре. Я вообще поотключал многие из этих программных приблуд, без них даже лучше.

Kaliningrad7:

Результаты ДО и ПОСЛЕ будут или опять теория?!
К примеру, отключение этих фильтров скриптом в Xiaomi Yi и SJ5000+ к видимым изменениям не приводит:

Управление фильтрами через эту функцию не работает и у меня, проверял. Похоже ее отключили. Я по другому меняю.
Пока могу показать только такое:
https://mega.nz/#!7IRiAaxI!AT2Y40XA_wprB5yGfz-TWFOd-L6cwxSvVAlRsJrfyoI
Там под столами и в глубине был реальный малевич раньше.
Уровень черного изменен на -1023, тональная кривая с подъемом глубоких теней, компрессией светов и увеличенным контрастом в полутонах. Выключен (0) шумоподавитель через ia2 -adj tidx и cfa noise filter которые оказались не одним и тем же и работают независимо. Выключен mctf (компенсация движения). Включено дополнительное усиление. Режим 1080p HDR.
Показать как было до надо много телодвижений теперь делать, лень ))
Когда доберусь до машины тогда будет реальный тест.

Kaliningrad7, если картинка с отключенными шумодавами выглядит стандартной это ведь хорошо ))
Я там специально покачал рег немного чтобы было видно что пропал эффект от стабилизатора когда он при движении рега пытается удержать картинку пару кадров а затем перескакивает к следующему и удерживает уже его и т.д. что выглядит как снижение fps.
Скрипт показывать пока рано. С одной стороны, там есть такое до чего еще на гите или 4пда не дошли, с другой стороны, от его 16кБ у кого то неподготовленного может пострадать психика )))
