dyno:

Добрый_Дедушка, нет базы и средств измерения... Попробую подключить к процессору и погонять с активным делением и таймкорром. Вдруг поймаю принцип.

Собери типовой кроссовер и утешься. Тут с измириловкой, мозг порвать можно. Вроде понятно, а оно никак ровняться не хочет. Подсказки только будут вводить в заблуждения.

Yur:

Попробовать промежуточные значения между 2.4Ом и 2.7Ом?

а я вот вообще не верю, что в данном конкретном случае десятые доли Ома этого одного конкретного резистора - вообще оказывают сколько-нибудь заметное влияние на что-либо, в т.ч. и на звук

Попробую ещё последовательный кросс.

Добрый_Дедушка:

Можно просто соединить.

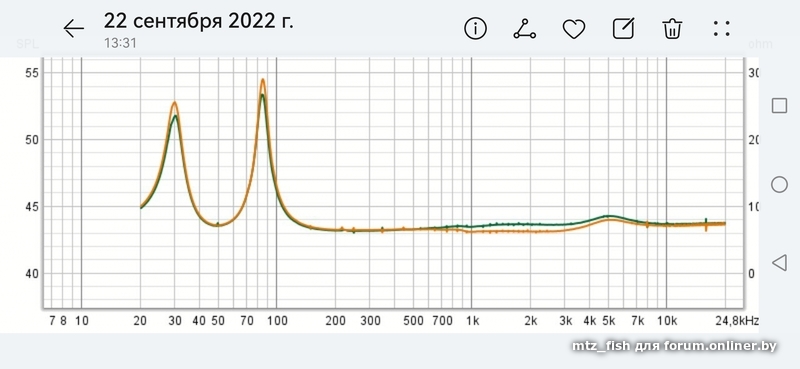

Это и есть - попробовать. Кривые импеданса есть, что ещё?

Здесь верные выводы?

Ну есть же, выше выкладывал.
Исходя из своих деталек, сделаю 2 варианта:
1 общая частота среза 4500Гц
2 СЧ срез на 4500Гц, ВЧ срез на 5300Гц.

Если не понравится, попробую применить коэфф. 0,7 и 1/0,7

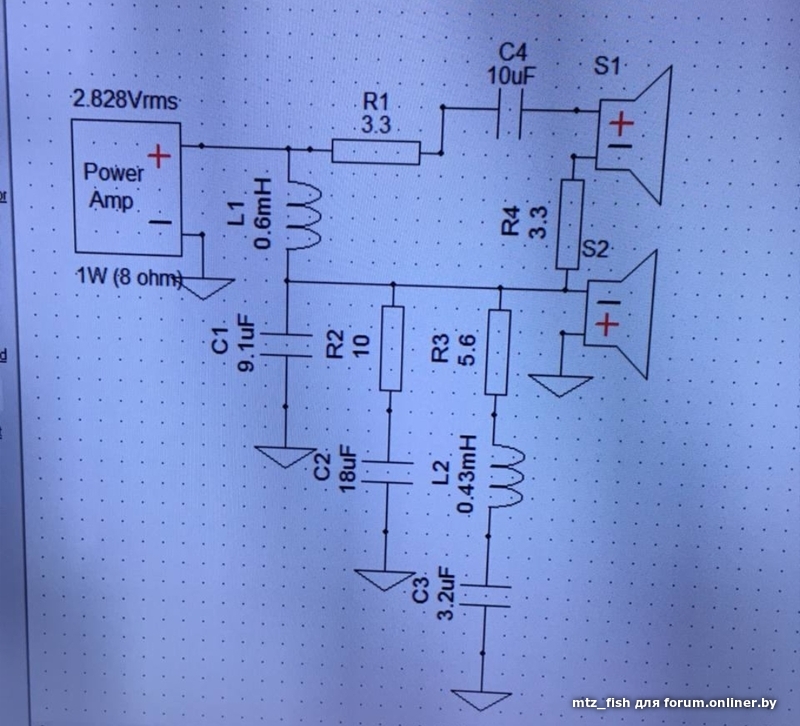

ЗЫ Так что со схемами на картинке? Просто вместо перемычки ставится резистор и с помощью него можно еще корректировать.

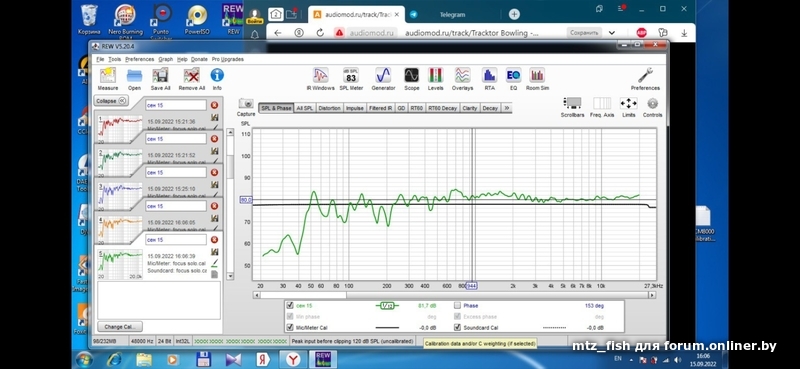

Какой это горбик? Это подъём и всего на 2дБ. И если немного отвернуть от оси, его нет.

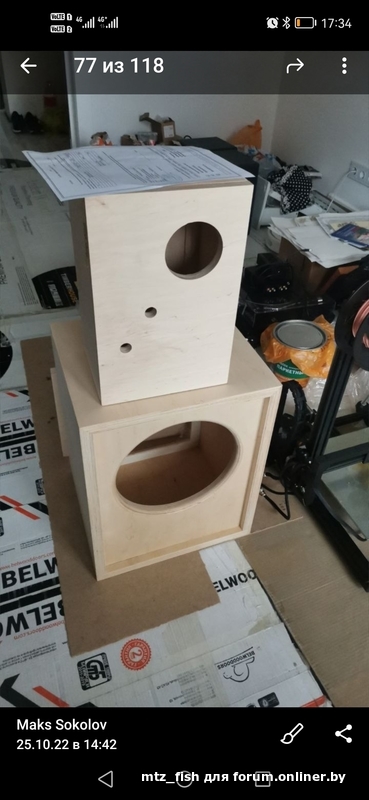

Корпус 16л, фазик 10см из канализационной трубы с внешним диаметрм 50мм.
Точка среза +/- 2.5кгц.
Вполне себе мониторный звук - точный, аналитичный, с хорошей сценой.

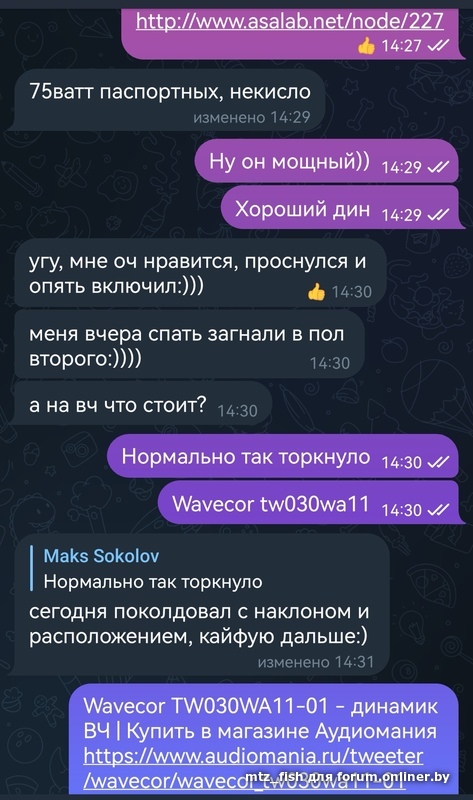

Мидбас асалаб 1602. 8, твиттер tw030wa11.

Полочники уже 6 день радуют нового владельца.

mtz_fish, молодец, что доводишь до логического конца . Следующие на очереди TQWP.

mtz_fish:

Корпус 16л, фазик 10см из канализационной трубы с внешним диаметрм 50мм.

Надеюсь загибал коленом под 90, как в женелеках?

mtz_fish:

эмос следующий и ширик 4" с цифровой коррекцией адау + ssm3582 .

Слава-Космонавт, а если внимательно почитать, то окажется, что полочники нашли нового хозяина.

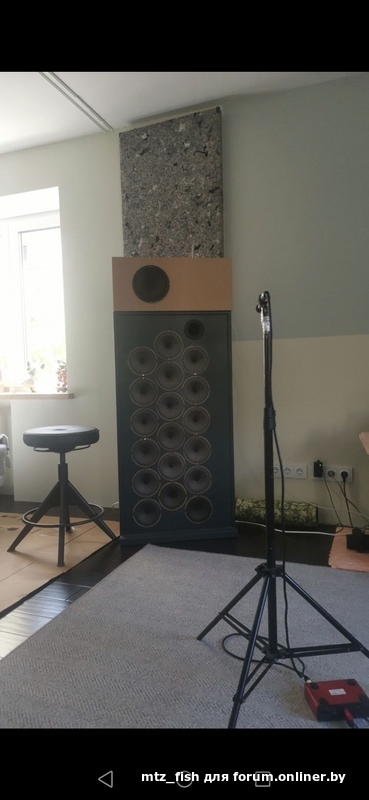

А щиты до сих пор выполняют роль основной ас.

Вас, mtz_fish, тоже эта кончепция акустики с ЭМОС с датчиком ускорения на диффузоре НЧ динамика заинтересовала? -- А, сами будете датчик ускорения делать или используете готовый? Может на пьезоэлементе он у вас в проекте?
Без супер-качественных датчиков ускорения НЧ диффа -- никакая функциональная ЭМОС/схема и сами измерения для её настройки -- ничего путного не дадут, (только энергия и время уйдёт безвозвратно) -- проверено и это у наших.

p.s. У, вас mtz_fish, по самодельным планарным системам АС (изодины и статы) планируются эксперименты в ближайшем будущем? Это (единственное, что ещё задействовано у наших тут).

Если проектировать или планировать какой серийный выпуск бытовой акустики в Беларуси -- то лучше на полном 100% импортозамещении всех её компонентов -- а, это только по изопланарным АС сейчас возможно.

Простая, обобщенная справочная ссылка: альтернативные варианты излучателей звука

mtz_fish:

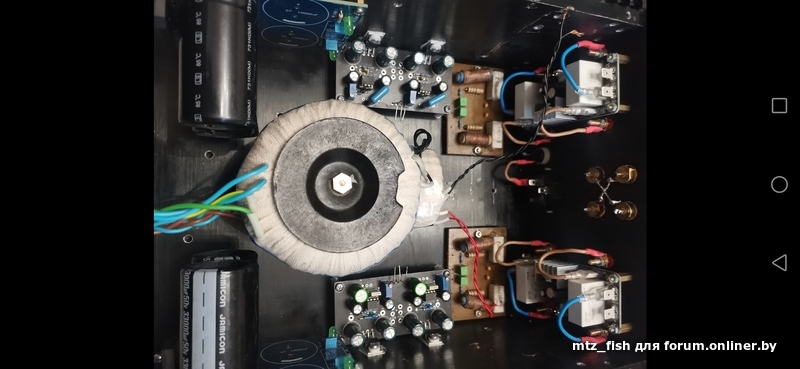

На днях дособрал квадро усь, можно экспериментировать дальше, вопрос времени.

А со щитами, есть куда пробы пробовать :

Для самодельщиков бытовой акустики -- это самая простая концепция АС
