Цифровое эфирное ТВ DVB-T / T2

1680465:

... Посеничи ..Пинский район, Брестская область... высоты 8,5 метров....Активные веерные вибраторы заменил на более короткие, чтобы сделать антенну чисто дециметровой... момент ...удалось принять все три белорусские ..... с белорусских – по прежнему только 33-й канал...Видимость антенне перекрывает небольшая роща...

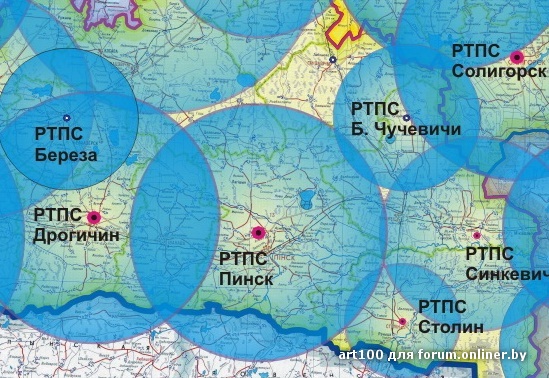

Сначало смотрим тут http://www.brtpc.by/services/television/digital/.

Странно вы же практически в Пинске.

Я за волновой канал и увеличение директоров.
Я склоняюсь что вы не попали в Пинскую частоту 754 МГц. Или размеры 40,20,10см

Вчера замерял ширпотребную широкополосную дмв антенну без усилителей с 10-ю метровым спуском закрепленную вкось и вкривь на крыше типа gm-210 во время прекрасного приема дмв 590 мгц или 50,25,12см. Все точно совпадает с теорией. 3 директора на конце с шагом 11см у вибратора директор 5см вибратор 25см или волна по кольцу 50см. То есть из 7-ми 3 директора попадают в резонанс перед вибратором. То есть антенна с полезным железом только 40% справилась.

У вас как ни крути должны быть размеры директоров вибраторов шагов кратные цифрам 40 20 10 5 см для Пинска.
Попробуйте расчетные http://www.vk5dj.com/yagi.html с вашими сравнить.
Я приведу сразу расчет в близком переводе

код выделить все

VK5DJ это Яги калькулятор

Яги дизайн частота =754,00 МГц
Длина волны =398 мм
Паразитные элементы связавшись с квадратным сечением металлические заграждения 25 мм в поперечнике.
Петлевой диполь, установленный же в качестве директоров и рефлектора
Директор/рефлектор диаметр =6 мм
Радиатор диаметр =6 мм

Отражатель
211,7 мм длиной стрелы позиция = 30 мм (=93,5 мм)

Радиатор
Одиночный диполь 183,6 мм кончика до кончика на расстоянии 80 мм от рефлектора на бум posn 110 мм (=79,5 мм)
Сложенный диполь 207,3 мм кончика до кончика на расстоянии 80 мм от рефлектора на бум posn 110 мм (=91,0 мм)

Директоров
Реж Длина расставленные заграждения положении Gain (коэффициент
(нет.) (мм) (мм) (мм) (мм) (дбд) (дби)
1 184,9 29,8 139,3 80,0 4,8 6,9
2 182,6 71,6 79,0 210,9 6,5 8,6
3 180,5 296,4 85,5 77,5 7,8 9,9
4 178,5 99,4 395,8 77,0 8,9 11,0
5 176,7 111,3 507,1 76,0 9,8 11,9
6 119,3 626,4 175,0 75,0 10,5 12,7
7 173,5 125,2 751,6 74,0 11,2 13,3
8 172,0 131,2 882,9 73,5 11,7 13,9
9 170,7 137,2 1020,0 73,0 12,2 14,4
10 169,4 143,1 1163,2 72,0 14,9 12,7

Комментарии
Аббревиатура "ИТ" означает "вставить в", это строительство расстояние от элемента до края наконечника стрелы за счет установки стрелы

Расстояния измеряются от центра до центра из предыдущего элемента
Допуск для элемент длины составляет +/- 1 мм

Бум позиция является точкой крепления для каждого элемента, измеренная от задней части стрелы и включает в себя 30 мм свес.Общая длина стрелы составляет 1193 мм включая два свесы 30 мм

Луч, по оценкам, 3 дБ Ширина луча составляет 37 град.

Полтора волна 4:1 балун использует 0,75 коэффициент укорочения кабеля RG-6 (PE пены) и составляет 149 мм приводит плюс
СЛОЖЕННЫЙ ДИПОЛЬ СТРОИТЕЛЬСТВО
Измерения проводятся изнутри изгибов
Петлевой диполь, длина, измеренная от вершины до = 207мм
Общая длина стержня =445 мм
Центр стержня=222mm
Расстояние ВС=СD=86мм
Расстояние привет=ГФ=81мм
Расстояния га=ге=109мм
Расстояние НВ=ГД=136мм
Расстояние ХК=ГК=222mm
Разрыв в НД=10мм
Диаметр изгиба Би=ФР=35мм

Какие у вас размеры получились директоров сколько их, вибратора?
На погрешность 2% можете сразу закрывать глаза.
У вас в Бресте есть специальный завод делающий за 150 000 бел руб антенный для вас. Может задать им конкретный вопрос.
А почемуй-то вот туйт-то не светиться лямпочка?
Завод инвестиции получил для этого. А вы за них работаете.

В идеале вам надо просто "перепрыгнуть" вашу рощу. Можно антенну еще поднять? И все же я склоняюсь. Вы просто не попадаете в частоту 40 20 10 сантиметров.
На листе жести навтыкайте ромбики харченко с длинами 40см. Неужто не выловите на земле на изгибе вершин рощи? Или на деревянной палке волновой канал правильный трансформаторной проволкой с петлей согласования с RG-6 набейте. Неужто не отловит?

konsul777:

такие мультиплексы уже есть в ряде регионов, все в т-формате и открытые.
(Брест, Витебск, Гомель, Барановичи, Пинск, Дрогичин)
кодированные местные каналы, интересно, что бы они показывали

о, точно. недавно, наверное, включили. месяц назад сканировал, ничего не было.
самодельная антенна из картона и фольги в городе (Витебск) ловит не очень, соц-пакет нормально, а это слабовато. надо делать лучше.

узнал в справке, мощность передатчика 4 мультиплекса в Витебске 150 Вт, 56 канал, расчетный радиус 17 км всего. печалька. а я думал на даче смотреть, 45 км от вышки. дом на горке, на польскую решетку с усилителем, переделанным в пассивный симметризатор, ловится соц-пакет из Витебска даже с небольшой высоты. может с хорошей антенной с усилком, и если повыше загнать, есть шанс поймать этот местный пакет? или с радиусом 17 км и на такой частоте (56 канал 754 МГц) за 45 км ловить бесполезно все?

dxvit:

Список каналов 4 мультиплекса в Витебске:
1. ТРК Витебск
2. Скиф Витебск
3. АРТ-ВИДЕО + РУТВ
4. Наше ТВ Витебск
5. ВТВ
6. Временами камеру Витебск включают.
В графе радио есть радио Витебск, но по звуку походу битрейт не более 128 кбит

ага. только пункт 6. - не нашлось чего-то.
качество радио Витебск по-моему типичное для FM. наверно, просто прием фм оцифровывают.

Chelodoi Molovek:

...может с хорошей антенной с усилком, и если повыше загнать, есть шанс поймать этот местный пакет? или с радиусом 17 км и на такой частоте (56 канал 754 МГц) за 45 км ловить бесполезно все?

В чем заключается сложность приема сигнала на этих частотах? Они имеют больший уровень затухания в фидере и значительно больший уровень поглощения окружающими предметами. Если какое-то препятствие может привести к потере около 20% сигнала на 20-х каналах, то на 50-х каналах в аналогичных условиях это же препятствие может стать причиной 50-80% потерь сигнала. Шумы усилителя на слабом цифровом сигнале наоборот забьют его. (Если без усилителя вы можете смотреть цифру на уровне сигнала 10-15%, то с усилителем ее может не быть вообще).
Можно конечно пробовать принимать, но в таком случае антенна должна иметь приличное пассивное усиление, быть остронаправленной, находится на высоте не менее 10 м и подключатся через хороший кабель, типа FinMark 690.

1680465:

...Шумы усилителя на слабом цифровом сигнале наоборот забьют его. ... пассивное усиление.... остронаправленной.... на высоте не менее 10 м....FinMark 690.

Я в вас верю. Вы сможете.

1680465:

Шумы усилителя на слабом цифровом сигнале наоборот забьют его....

Какие там собственные шумы. Шумы всего диапазона ДМВ могут начать забивать усилитель, усилитель - то широкополосный.

Sefirot007:

Вы видели в продаже для среднестатистического потребителя усилители с шумами менее 1,6 дБ? Все они имеют от 1,7 до 3,2 дБ собственных шумов. На аналоге они проявляются в виде снега на вашем телеэкране, а на цифре, при слабом входном сигнале ресивер может просто не принять такого уровня соотношения сигнал/шум.

Вы вообще читали, на что отвечаете ? Прочтите ишо раз, может дойдет где какие шумы. (где собственные, а где не собственные )

Sefirot007:

Для метровых волн и нижней полосы ДМВ лес не является особой преградой. А на верхней полосе ДМВ деревья существенно гасят сигнал, особенно в непосредственной близости.

Шото тут не так. В непосредственной близости просто закрыта прямая видимость на передатчик. А у вас это как - то связано с частотой.
Где - то вы начитались по вершкам и сюда сливаете вольный перевод прочитанного.

Sefirot007:

я писал о том, что шумы усилителя на слабом цифровом сигнале наоборот забьют этот сигнал, а не усилитель. Это вы неправильно поняли.

Вы кому отвечаете ? Сами себе ? Я - то про совсем другие шумы отвечал не вам.

Sefirot007:

У меня больше 20-ти лет практического опыта в этом деле

А у аверьянова не учились ?

Sefirot007:

На аналоге поставил антенну с собственным усилением около 12 дБ, поднял до 10 метров + усилитель на 35 дБ + хороший кабель и картинка, хотя и с небольшим снегом, но все-же стабильно есть. А на цифре такое не проходит. Для процессора цифрового ресивера такое соотношение сигнал/шум есть неприемлемым и принятый сигнал он просто не обработает.

FEC - не, не знаю.
Картинку с небольшим снегом на аналоге схавает любой процессор и покажет качество сигнала почти 100 % !
Проведите элементарный экперимент, хоть раз в 20 лет и узнаете, что для DVB-T нужен савсэм малюсенький сигнал, при котором аналог уже снежит вовсю. Заодно прочтите рида, соломона и третий там ещё был один индус с ними.

igor8257:

подскажите если кто знает на какой частоте идут местные каналы в Дрогичине хотелосьбы попробовать поймать

27 твк

Diman07:

Народ,кто смотрит пакет "Региональный" от Космос-ТВ,объясните пожалуйста,как у вас с уровнем приема 538 частоты?
Антенна настроена на Колодищи,соцпакет ловит отлично,а вот у космоса постоянные фризы и затыки,уровень сигнала 100% а может соваться на 70-50-30-0 и опять 100...бесит уже просто нереально...

Это особенности белорусского цифрового тв!

Walsh code:

Diman07:

а вот у космоса постоянные фризы и затыки,уровень сигнала 100% а может соваться на 70-50-30-0 и опять 100...бесит уже просто нереально...

Это не у космоса, а у вас !

аа...ну тогда все понятно,сам и виноват...
ачо делать,каму на себя жаловаться?!
