12nicks:

На дистанции 1,5-2 метра возможно ничего подстраивать не понадобится.

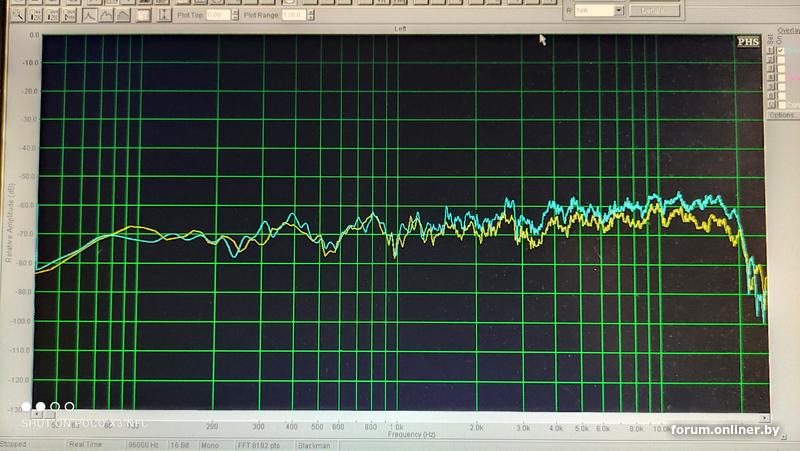

Да, на 2х метрах ровно, но с RL фильтром. Это особенность этих динамиков. У них и в паспорте на АЧХ, есть равномерный подъем. от 40 Гц до 20К на 10дБ . В принципе, неплохой ширик, возможно себе оставлю. Возможно)) Чуйка 96 дБ, и Fр =39Гц, это уже неплохо. Я бы сказал, типичный ламповый вариант на однотактник в кабинет.

andrejj-medan:

Да, на 2х метрах ровно, но с RL фильтром. Это особенность этих динамиков

andrejj-medan:

Странная АЧХ имеет абсолютно ровный подъем всей АЧХ

Подъем это ладно, а вот как быть с неравномерностью в 20дБ в диапазоне 1-3КГц?

Yur:

Подъем это ладно, а вот как быть с неравномерностью в 20дБ в диапазоне 1-3КГц?

не понял, где неравномерность. На моем измерении?

Yur:

andrejj-medan:

Странная АЧХ имеет абсолютно ровный подъем всей АЧХ

Подъем это ладно, а вот как быть с неравномерностью в 20дБ в диапазоне 1-3КГц?

Мне думается, что общая неравномерность ±5дб.
Эти провалы с точки зрения психоакустики, если они не погрешность измерения, то все равно будут не слышны ухом.
Наш общий приятель, когда корректировал 4" ширики, делал с отворотом в 30° ачх в линию, сказал, что при других вариациях не то, не хватало яркости в звучании, сам ширики эти слушал, вполне себе хорошо и органично звучало.
По хорошему наверное нужно снимать по cea2034, а потом еще смотреть в каком помещении оно будет.
А там делать выводы...

andrejj-medan:

Yur:

Подъем это ладно, а вот как быть с неравномерностью в 20дБ в диапазоне 1-3КГц?

не понял, где неравномерность. На моем измерении?

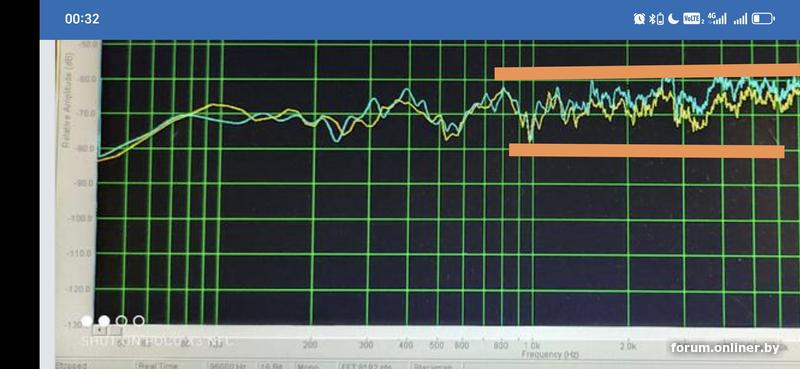

Я думаю, что он про это.

andrejj-medan:

mtz_fish:

Есть подозрение, что это может быть особенность, причем правильная...

Да, думаю толк будет. Уговорили!)) Оставлю, тем более, в моей коллекции на "шириках" АС нет.

Видел на вегалабе тему от Букварева, что в Минск его усилок поедет, с интересом бы послушал.

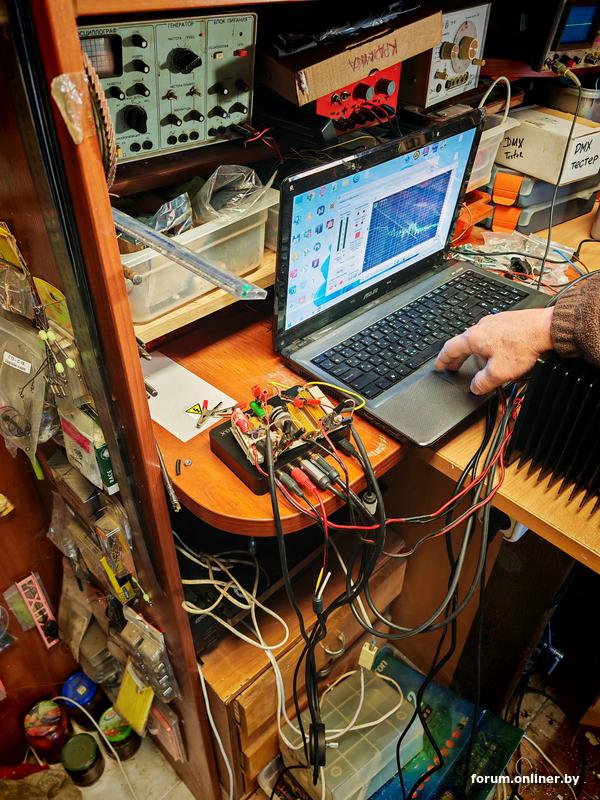

Я его CSC товарищу своему собрал, тот в полном восторге от звучания, сам не слушал, бо не на чем было, только с Александром (ака anastasia6880), сделали замеры, чтобы исключить фактор моей криворукости, вполне себе симпатично там все было.

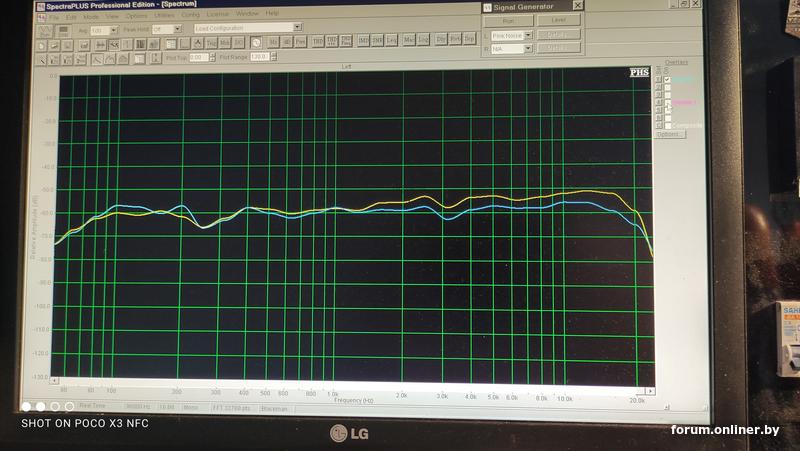

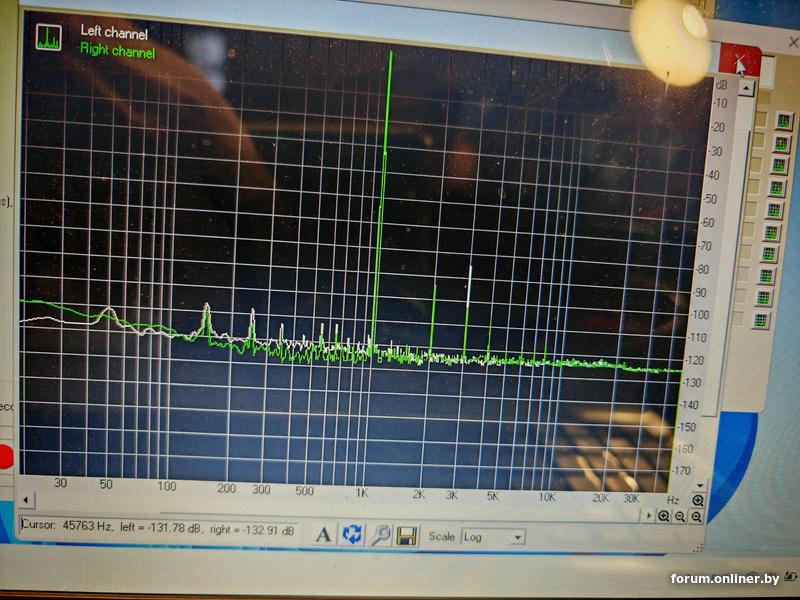

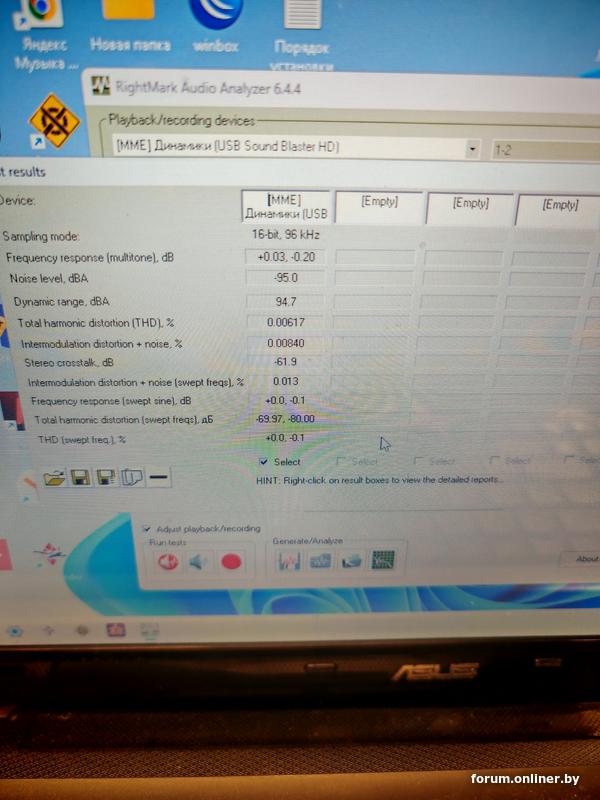

замеры

Возможно, если бы стенд был более технологичный, то и циферки были бы поимпатичнее, но как мне кажется и так все за пределами возможностей слуха.

Вот интересно, что там за Усилок, раз он пишет про новый уровень.

mtz_fish:

Я думаю, что он про это.

надо смотреть АЧХ 1/3 октавным фильтром. Ухо так и слышит. Завтра прогоню, если не забуду. Хотя, это и так ясно.

Ну, поворот, это бесплатный трюк, ачх выравнивается, что видно по графикам от производителя, остальное вопрос взаимодействия с комнатой и предпочтений, ну или физиологических особенностей.
Я несколько недель назад пересвел свою систему, и ради интереса сделал направление не на слушателя, так и свели, так и скорректировали, по мне так стало помягче на счвч, но при этом добавилось брилианса.
Я в принципе пришел к выводу, что на ачх можно ориентироваться, если слушать в ближней зоне, да трегольником в метра полтора и подальше от стен, тогда это что-то значит, а так, комната все выворачивает наизнанку и как с этим правильно бороться цифровыми методами я пока не имею позиции.

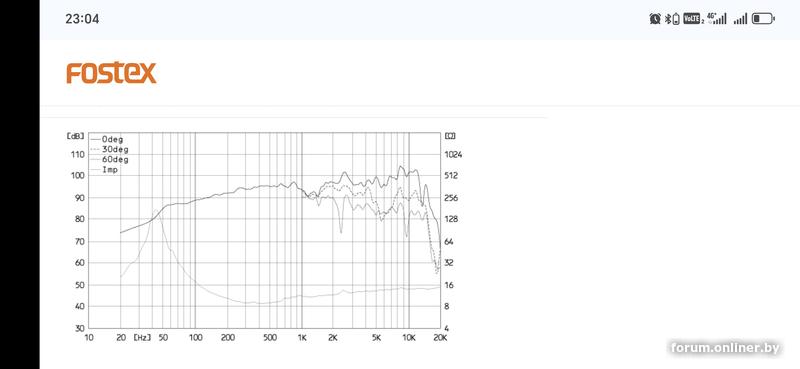

Ну и да, 30°, судя по даташиту, наверное уже многовато🤝

Ну вот судя по дш, что отворот просаживает самую злую зону.
А так согласен, скучно, обсуждать нечего особо...
Месяцок назад с удовольствием пообщался с руководителем электра аудио, с интересом посмотрел обзор на Миражи, проникся...

Ну и себе под фостексы посчитал чвр...

прикидки

Товарищ из электры предложил такую вот конструкцию, но что-то мне кажется, что лабиринт попроще расчертить и собрать будет...

larion, на то и форум, чтобы мнение высказывать...
А так, я чет покрутил повертел в симме, ну графики мне понравились больше у чвр, но тут еще конечно вопрос поди сделай то, что в симе накрутил.

Neadych:

andrejj-medan:
mtz_fish:
Я думаю, что он про это.

надо смотреть АЧХ 1/3 октавным фильтром. Ухо так и слышит. Завтра прогоню, если не забуду. Хотя, это и так ясно.

С 1/3 октавы вообще плоская Ачх будет - красивая)

Всё правильно. У нас это часто, только худшее, а хорошее незаметно. Хотя, я за конструктивную критику, т.е. если есть хорошее, почему не отметить.?
Вот, сегодня, ради любопытства, прогнал два варианта АС , с RL фильтром и без. Практика - критерий истины. Мои предположения подтвердились, да и Neadych, пророчил истину, . Для этого "ширика", всё, можно сказать, на уверенную пятёрку! Да, есть пару ямок, на 150 Гц, и на 3,16к. Но на слух, как правило, ямки будут незаметны. Горбики страшны. По поводу 150 Гц, это конструктив АС, в поршневом, как правило у головок всё должно быть линейно. С этим я ещё разберусь, а на 3,1 к... ну, вы меня поняли это вообще не тема для разговора. о якобы 20дБ.

дистанция 1 м.

Дистанция 2,5м.

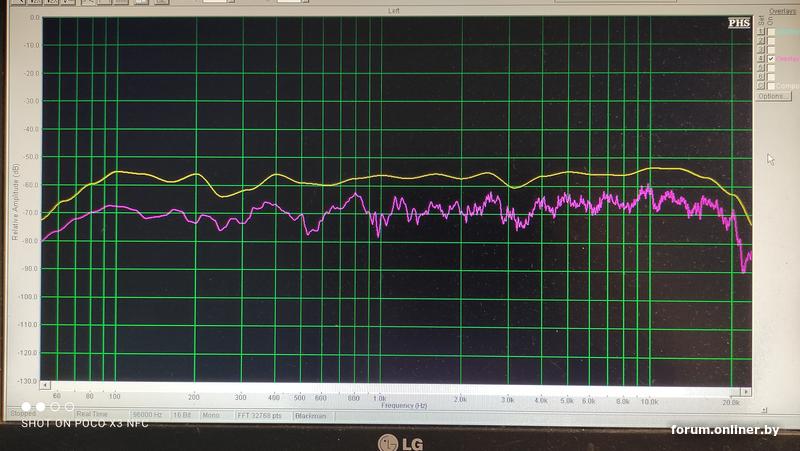

сравнение с RC фильтром. Надо будет проверить ФЧХ..

mtz_fish:

Товарищ из электры предложил такую вот конструкцию, но что-то мне кажется, что лабиринт попроще расчертить и собрать будет...

Лабиринт(TL) прекрасно работает! У меня, с ними опыт большой, главное, моды придушить. А вот задний рупор, очень непростой решение, АЧХ головки и рупора надо точно сшить. По этой причине, для НЧ, да и не только, я применяю передний рупор, и тапок делал. Неплохо работал.

mtz_fish:

Мне думается, что общая неравномерность ±5дб.

Это, уже говорит, о приобретённом опыте!!! Всё так и получилось.

Neadych:

Мои любимые

колись, это ты кого так любишь?
