Паяльник & Отвертка TEAM part II

JiаYu:

Сантака-002

белваровское изделие...

JiаYu:

Под неё ж ещё и в телик надо какую-то ерунду впаивать?

Телик какой? Кинескопный?

GUK1969:

JiаYu:

в телик надо какую-то ерунду впаивать?

смотря, какой телик

в Сантаке обычный видеовыход...

JiаYu:

Сантака-002

Ах ты ж блин! Юзал такую. ТОлько переделаную на нормальную синклеровскую прошивку (без русского) и с TR-DOS))

Приветствую всех. Опять нужна подсказка.
Проблема всплыла на Ардуино, но она скорее не программная, а электрическая, по шине I2C, поэтому спрошу здесь, но и в теме про ардуино на это сообщение оставлю.
Использую датчики атмосферного давления MS5611 в составе модуля GY-63 (стабилизатор напряжения 3,3 вольта и согласователи уровня I2C 5V-3.3V на транзисторах 2N7002 c резисторами подтяжки 2,2к) с ESP8266 по шине I2C.
1.Подключил модуль к 5 вольтам питания - всё работает, но беспокоит что при высоком уровне выходы ESP хоть и через подтяжку но подключены к 5 вольтам, хотя по отзывам не сгорает.
2.Подключил модуль к 3,3 вольтам самой ESP (через стабилизатор напряжения на платке, не в обход). Работает, но увеличился разброс показаний, а мне нужна предельная точность (измерительный прибор).

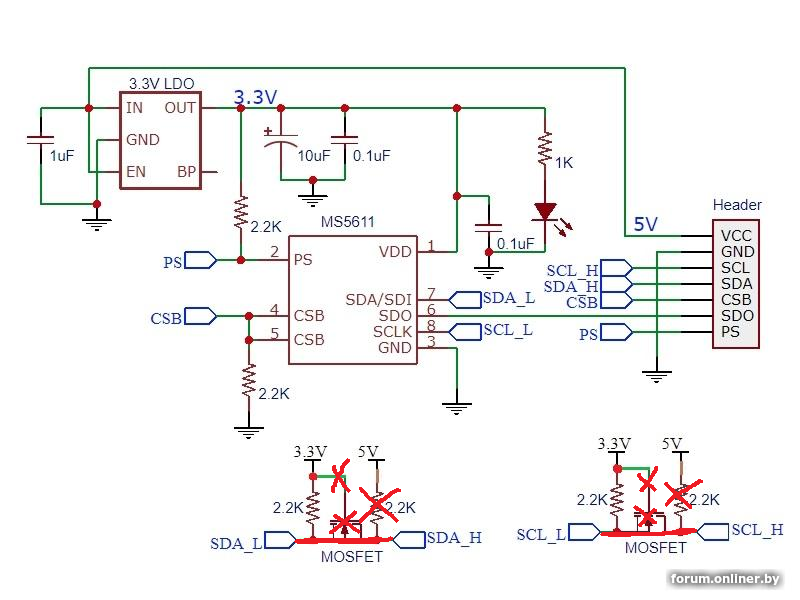

3.Решил перестраховаться с напряжениями и не потерять точность, отпаял транзисторы согласователей, кинул перемычки, оставил только по одному резистору подтяжки 2,2к на 3,3 вольта.
Подключаю - не работает. Ни от питания 5V, ни от 3.3. Нет бита подтверждения адреса от датчика после передачи адреса от ESP (смотрел осциллографом).
Датчика два, не работают ни вместе подключённые, ни поодиночке. Соединения естественно прозвонил, и осциллографом смотрел посылки. Визуально разницы с рабочим вариантом не вижу.
Библиотеку wire.h пробовал и стандартную, и альтернативную github.com/enjoyneering/ESP8266-I2C-Driver.
Запаял подтяжку 1,1k вместо 2,2 - не работает.
Заменил на 10k из примера в даташите ms5611 - не работает.
У меня провода по 40 см, пока на макете, так надо - датчики будут помещены в шприцы для подсоединения шлангов и залиты для герметичности термоклеем. Если запаять короткие провода а потом при установке в корпус не хватит, то опять всё разламывать, трудоёмко, да и работает ведь.
Две витые пары, По одной питание, по другой SDA, SCL. Знаю, плохо. Подумал может взаимные наводки, расплёл сигнальную пару. Не помогло.
Частота по умолчанию 100 кГц. Уменьшал - не работает.
Запаял назад элементы согласователя - работает.
Что ему надо?
У меня вроде одна гипотеза - может крутизны фронтов на стороне датчика не хватает, а согласователь выправляет ситуацию? Костыли-то наверное простые в данном случае - вернуть детали назад, отрезать подтяжку с 5 вольт и перепаять на 3,3. Но проверю только после наступления нового года, на работе.

Возражение: линейный стаб давит помехи по питанию, в родном варианте у каждого датчика получается свой фильтр-стабилизатор, причём после длинных проводов, а если запитать от ESP, то на датчики пойдёт всё что контроллер гадит в свою шину питания + длинные провода. Не хочется опять проверять как это отразится на точности и помехоустойчивости.
А в таком виде-то что не так? И в том, и в том варианте напряжение на резисторы подтяжек придёт со стороны датчиков.
Или резисторы подтяжки переставить на плату ESP?

Шершень:

вернуть детали назад, отрезать подтяжку с 5 вольт и перепаять на 3,3.

замкнуть 5 и 3.3, запитать от 3.3

Шершень:

Я ж готовые платы с датчиками купил на алиэкспрессе, а они под 5-вольтовые контроллеры сделаны.

ваще-т странно. Даташит на MS говорит, что ее питание должно быть в диапазоне от 1.8 до 3.6 вольта. С esp должно работать без всяких согласований. Подтяжку линий сделать на стороне esp к 3.3. И все должно работать. Конечно, I2C не для длинных линий. Но на 40 см должно работать.

Шершень:

Так я и убрал согласующие элементы. И перестало работать на любых скоростях.

отчень странно. Может там 5 вольт на линии откуда-то?

Шершень, у меня основные глюки по I2C на 32-х разрядниках только из-за резисторов подтяжки. Т.е. из-за фронтов. Т.е. и-за затягивания фронтов.
SCL я бы вааще подтяжку не вешал. не говоря про согласователь уровней. Ну если конечно порт не настроен на открытый коллектор. Я бы его перестроил на пушпул

ЗЫ ЭХ как хорошо было на МК51, у него не было отдельного регистра для управления направлением ИО
просто при записи логической единицы в порт ИО там мощная "1" длилась грубо пару тактов проца, а остальная "1" так подтяжка.
вот на МК51 можно И2С подключать без подтяжки, там всегда будет фронт всем фронтам фронт. Правда были и коллизии на СДА, но что поделаешь.

ЗЫЫ и насмотревшись видоса о теории полей я бы по одной витой пустил питание и СЦЛ, по второй земля и СДА

Popesych:

Ну если конечно порт не настроен на открытый коллектор. Я бы его перестроил на пушпул

Крайне хреновая идея для I2C. Ибо слейв может клок придавить к земле, что описано спецификацией протокола.

Шершень:

Возражение

Бяха, вот возьми и просто сделай, как я сказал. Не придумывая себе проблем, которые потом придётся героически решать. Делов реально на 5 минут.
А ещё купи себе такую штуку. Денег понты, а жизнь тебе облегчит очень сильно. https://www.wildberries.by/catalog/311624304/detail.aspx
