курчавый:

Nik_77:

Кабель будет ВВГНГЛС 3х10.

ВВГНГЛС 2х10

А почему 2х10? Планирую купить комплект заземления и вбить его на улице у вводного щитка и в нём уже развести заземление и завести его в дом.

Nik_77:

Вводной кабель после ввода в дом должен быть в какой трубе/гофре?

Счётчик и ввод от столба к счётчику расположены на столбе рядом с домом. Я буду менять кабель от щитка с автоматами, который находится в доме до столба. Т.е. мне нужно понимание - в чём проводить вводной кабель, уже входящий в дом (не воздушка от дома до столба). Внутри дома перекрытия деревянные, 2 этажа.

Nik_77:

Счётчик и ввод от столба к счётчику расположены на столбе рядом с домом. Я буду менять кабель от щитка с автоматами, который находится в доме до столба. Т.е. мне нужно понимание - в чём проводить вводной кабель, уже входящий в дом (не воздушка от дома до столба). Внутри дома перекрытия деревянные, 2 этажа.

Ну и напаркуа от учёта до щита в доме три жилы в кабеле ?
Или заземление будет биться возле опоры с учётом
Бьём заземление возле дома и заводим РЕ от контура на отдельную шинку в щит в доме.
Понятно?

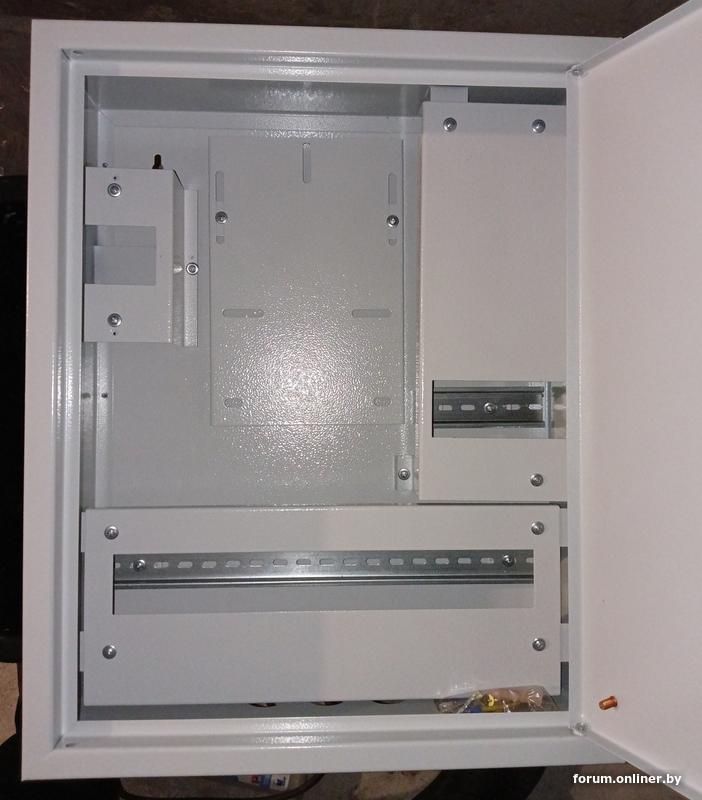

фото щита

Приобрёл я себе Щит учетно-распределительный ЩУРн-3/24 (500х400х160) IP31 производства Дрогол.
Нужен для замены щита в квартире (этот большего размера, а в старом не хватало места). У меня вопрос по компановке щита. С местом под счётчик понятно, как и с большой дин-рейкой внизу. Интересуют два оставшихся места установки элементов. Слева металлический бокс с отверстиями под пломбировку. В нём нету низа и верха и в качестве основания не дин-рейка, а выступ из жестянки. Для чего этот бокс? Предполагаю, что для вводного автомата? Он на эту жестянки просто без дин-рейки ставится? То, что нету верха и низа устроит тех, кто пломбировать будет или ещё бокс пластиковый потребуют добавлять?

Справа бокс тоже без верха и низа, но уже с дин-рейкой. Он предполагается как дополнительный к нижней дин-рейке для размещения элементов?
Выглядит всё стрёмно и неудобно, но из-за необходимости монтажа счётчика в квартире приходится ставить такое.

Если в квартире трубы металопласт. Достаточно ли заземлить учёт воды?
В ванной приборы тоже не надо?
Квартира в Минск Мире.
Так говорит электрик

chuk83, можно и не дублировать вводные, конечно. Но есть нюанс... Энергосбыт может воткнуть как автомат, так и простой выключатель нагрузки. Смотря что в проекте. Или, как бывает, поставить свой вводной ( часто это почему-то голое УЗО без защиты по току) на площадке. Тогда тут место свободное.
Справа запас как раз под вертикальные N и PE шины и оставлен.
Противопожарные УЗО имеют смысл на самом вводе, в частных домах, хотя лично я противник всю сеть вешать на одно УЗО - будет вырубаться весь дом из-за высохшего кондера в стиралке какой... Замучаетесь искать причину с фонариком.
Это же касается и схем "одно УЗО и пять автоматов", как и привычки ставить дифы вообще везде.
Сейчас появились однополюсные дифавтоматы, кстати.

Шины не на дин-рейку тоже есть.

natashaliss:

3665163:

Если в квартире трубы металопласт. Достаточно ли заземлить учёт воды?
В ванной приборы тоже не надо?
Квартира в Минск Мире.
Так говорит электрик

-------------------------------------------------------
В РФ есть такой документ . ( Возможно он устарел ) А возможно в РБ есть другие руководящие документы.

ТЕХНИЧЕСКИЙ ЦИРКУЛЯР
№ 23/2009

г. Москва 01.07.2009 г.

Об обеспечении электробезопасности и выполнении
системы дополнительного уравнивания потенциалов в
ванных комнатах, душевых и сантехкабинах
------------------------------------------------------------------------------
При использовании металлопластовых труб для оборудования ванных комнат, душевых и сантехкабин, в зависимости от технологии выполнения соединений труб, возможно образование непрерывной проводящей цепи, образованной трубами и арматурой. Проводящие элементы водопроводной системы: краны, смесители, полотенцесушители, вентили и другие детали, выполненные из металла, в этом случае рассматриваются, как сторонние проводящие части, подлежащие включению в систему дополнительного уравнивания потенциалов.

Для включения водопроводной арматуры в систему дополнительного уравнивания потенциалов при использовании металлопластовых труб рекомендуется на трубах подачи холодной и горячей воды установить токопроводящие вставки и подключить их к системе дополнительного уравнивания потенциалов. В этом случае сами элементы водопроводной системы: краны, смесители, полотенцесушители, вентили и другие детали, выполненные из металла, отдельно подключать к дополнительной системе уравнивания потенциалов не требуется.

Токопроводящая вставка устанавливается перед входным вентилем со стороны стояка с целью недопущения повреждения электрических соединений при проведении сантехнических ремонтных работ.

Спасибо за ответ, поняла, что допускается.
На практике интересно, такое делается?

3665163

Все приборы в ванной заземляют подключая их к шине уравнивания потенциалов. В том числе и полотенцесушитель м ванну.
Что касается смесителей , то чаще к ним провода заземления не подводят. Ваш электрик с этой точки зрения прав.

Bassilyok, смотрите чтоб по ГОСТу были сделаны и никакого упоминания про ТУ на кабеле или бирке.
НЕ Белроскабель.
Щучинский смотрите, мозырьский. Дорогие, но честные.
