Фото самодельных ламповых усилителей

MOZARTH, Какие трансформаторы применяли? (Заводские или самошние)
Что ослик показывает? Белый экран видно.

Симпатюля.
Всех с наступающим Новым годом!!!

Двухтактный на ГУ-19

Корректор на 6Н2П

Околокомпьютерный усилитель на 6П14П

На 6П36С с МР-3 модулем по просьбе трудящихся.

Сообщение в этой ламповой ветке, чтобы не затерялось в другой:

самый технологичный корпус для высококачественного лампового усилителя:

Изучите компоновку ламповых усилителей McIntosh MC240 Amplifier, McIntosh MC275-MK4Tube Power Amplifier, McIntosh MC275-MK5 Tube Power Amplifier. Обратите внимание на максимально качественную разводку всех кабелей с их минимальной длинной.

p.s. У самых признанных старых японских ламповых сэнсэев была такая же левосторонняя продольная компоновка корпуса их лучших ламповых усилителей, где каждому трансформатору был отдельный металлический кожух и все разъемы и регуляторы были спереди на одной панели.

McIntosh MC240 Amplifier Full Restoration and Recap in Detail

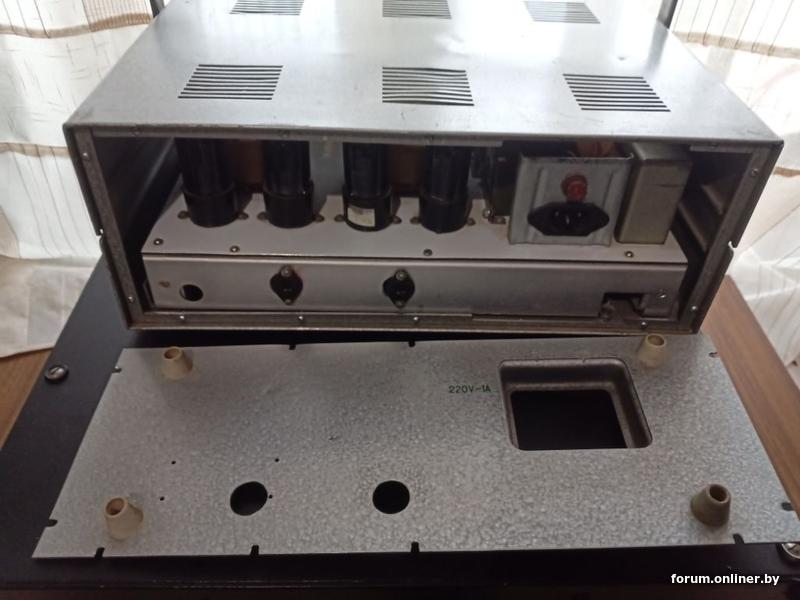

из всех самодельных ламповых усилителей что у меня были --- радиолампа 6П6С на выходе PP на первом месте ------------->

Катод - оксидный косвенного накала
Работает в любом положении
Выпускается в стеклянном оформлении.
Срок службы - не менее 500 час
Цоколь - октальный с ключом
Штырьков - 6.
Междуэлектродные емкости, пФ:
Входная - 9,5
Выходная - 6,5
Проходная - не более 0,9.

Номинальные электрические данные лампы 6П6С
Параметр Значение Допуск
Напряжение накала, В 6,3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В - 12,5
Ток накала, мА 450 40
Ток в цепи анода, мА 45 12
Ток в цепи второй сетки, мА 7,5
Крутизна характеристики, мА/В 4,1 1,1
Внутреннее сопротивление, кОм 52
Отдаваемая мощность при переменном напряжении на 1-й сетке 8,8 В и Rн = 5 кОм, Вт не менее 3,6
Отдаваемая мощность при напряжении накала 5,7 В, Вт не менее 2,9
Коэффициент нелинейных искажений, % 8

PTAXA73:

Как по звуку?.

Все настолько супер музыкально и душевно, что необходимо раскрыть сюжет немного подробнее :

..., эти ламповые стерео усилители раннее были сделаны под проект домашнего караоке для гостей :
--- есть большая открытая веранда под навесом для ламповое караоке с самодельной акустикой на фотов предыдущем сообщении ;
--- предварительный многолетний опыт караоке посиделок был с болгарским ламповым полу-комплектом Моно-25-2 на микрофоны с двумя (две в одном) "чемоданистыми" Кинап колонками ЛОМО 25А-64-У3 на двух динамиках 4А-28 У4 в каждой половинке и активным кассетником Маяк 233С с его динамиками 10гд-36е но в корпусах колонок ЛОМО 25А-21 от кинопередвижки , так и выяснил, что именно лампово/кинап вариант добивается самого суперского звука музыкального сопровождения гостевых банкетов как у приличных ресторанов с музыкальным коллективом;
--- это звук который и соседям не мешает, и гости чувствуют себя как в престижном ресторане;
--- при рабочем уровне громкости караоке сета гости при разговорах разборчиво слышат друг друга.

Колонки, на фото в предыдущем сообщении, с самаркандскими 4А-32 -ми кинап--ами. Они открыты сзади, --- сначала сделал их закрытыми ФИ и обнаружил, что звук некрасивый у соседей и на улице, потом открыл их задние панели и все ожило и там и там!

Музыка с кассетных двух дек Маяк 231/233 ( -- так проще и надёжней);

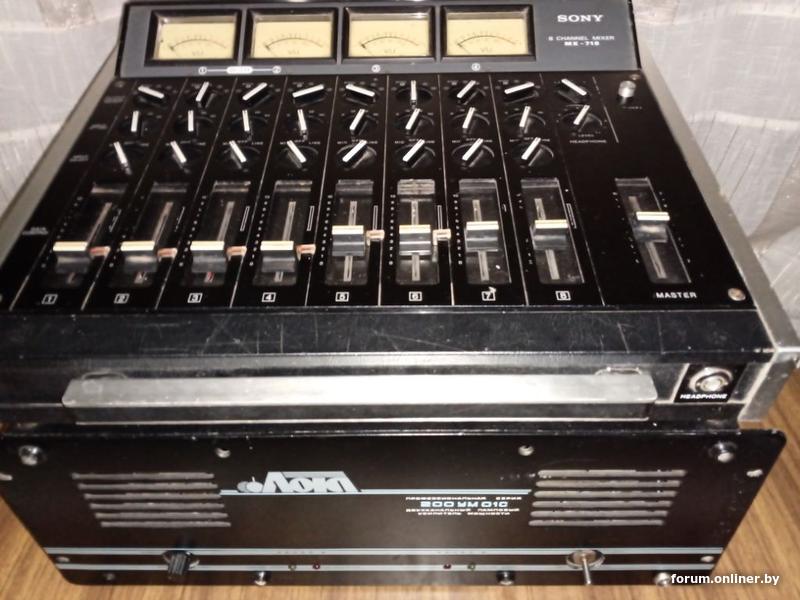

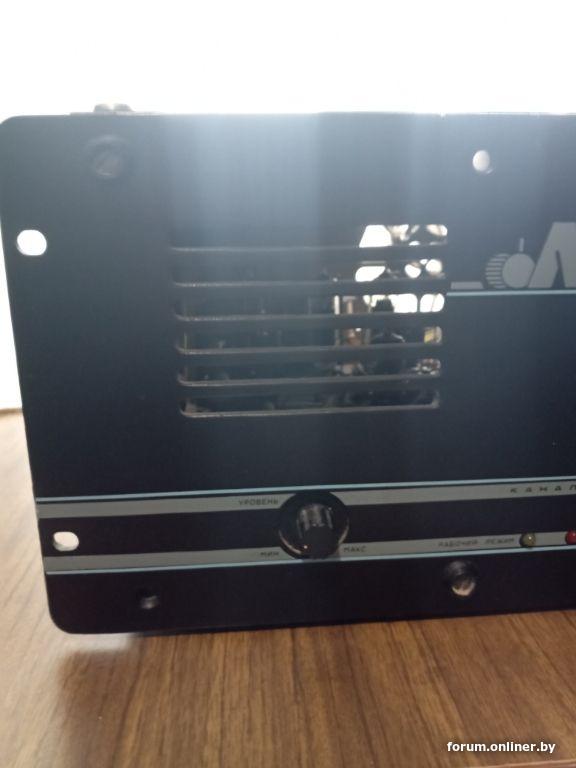

--- применялся этот на фото, надежнейший к любой жесткой эксплуатации пульт от радио трансляций;

+ отдельный аналоговый ламповый ленточный ревербератор BEAG AKX200 , три шнуровых, малочувствительных к обратным связям с АС, микрофона Shure PG58-XLR ---из них два на надежнейших устойчивых массивных микрофонных ЛОМО/Солист-овских стойках --- это на случай если кто з гостей пожелает в караоке подпеть бэк-и...

p.s....был опробован и вариант караоке с DVD -шки с плазменным бывалым TV на высокой наземной стальной стойке для текста с караоке дисков ... НО!, оказалось этот вариант эмоционально отвлекает внимание гостей от ведущего вечеринки, который сам и поет и тост -ит,

--- в этих ситуациях гораздо удобнее использовать компакт-кассеты с записанными минусами караоке с Интернета. Ноутбук тут не всегда подходит, если ведущий караоке вечеринки сам соревнуется с гостями в количестве выпитых тостов (тут, ведущему нежелательно терять эмоциональный настрой на особенности ПО проигрывателя ноута);

--- для поддержки эмоциональной низкочастотной составляющей некоторых минусов фонограмм, (типа, известного караоке шлягера: "в речке плещется вода, голубая лента -- вспоминайте иногда, вашего студента...), добавлен один 15" сабвуфер с нашим самодельным транзисторным моно усилителем в литом алюминиевом корпусе бывшей болгарской радиостанции Лён, (это довольно удачный усилитель с регулируемыми тембрами НЧ частот, который ранее подробно был представлен на ветках этого форума).

--- Пение громкое групповое во время приличной вечеринки сплачивает и спасает любую компанию от многих неприятных ситуаций связанных с действием излишних крепких напитков. Вот, например, в Грузии во время таких мероприятий все время все поют все громче и громче после каждого литра вина и все норм.
